Преобразователи термоэлектрические Rosemount 1067
| Номер в ГРСИ РФ: | РБ 03 10 6249 17 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Производитель / заявитель: | «Emerson Process Management GmbH & Co. OHG», Германия |
|
Описание типа РБ 03 10 6249 17 [2017-09-22]
rb-03-10-6249-17_2017-09-22.pdf
|
Скачать |
Преобразователи термоэлектрические Rosemount 1067 (далее по тексту -преобразователи) предназначены для измерения температуры жидких и газообразных сред, не агрессивных к материалу защитной оболочки или защитной гильзы преобразователя.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 6249 17 |
| Наименование | Преобразователи термоэлектрические Rosemount 1067 |
| Год регистрации | 2017 |
| Номер сертификата | 11021 |
| Дата регистрации | 2017-04-27 |
| Срок действия | 2022-04-27 |
| Получатель сертификата | фирма "Emerson Process Management GmbH & Co., OHG" (Германия (DE)) компании "Emerson", Соединенные Штаты (US) |
Производитель / Заявитель
фирма "Emerson Process Management GmbH & Co., OHG" (Германия) компании "Emerson" (Соединенные Штаты)
Адрес: Argelsrieder Feld 3, B-82234, Wessling
Контакты: тел. +49 (0) 8153 939-0, факс +49(0)8153 939-172, www.emersonprocess.de
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.338-2002. |
Поверители
Скачать
|
Описание типа РБ 03 10 6249 17 [2017-09-22]
rb-03-10-6249-17_2017-09-22.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи термоэлектрические Rosemount 1067 (далее по тексту -преобразователи) предназначены для измерения температуры жидких и газообразных сред, не агрессивных к материалу защитной оболочки или защитной гильзы преобразователя.
Применяются в различных областях хозяйственной деятельности.
Описание
Принцип работы термопреобразователей основан на явлении возникновения термоэлектродвижущей силы (ТЭДС) в электрической цепи, состоящей из двух разнородных металлов или сплавов, места соединений (спаи) которых находятся при разной температуре. Величина термоэлектродвижущей силы определяется типом материалов чувствительных элементов и разностью температур мест соединения (спаев) чувствительных элементов.
ТП состоят из измерительной вставки с одним или двумя чувствительными элементами (ЧЭ), соединительной головки (или без нее), удлинителя (или без него) с различными видами присоединений к объектам измерений.
Измерительная вставка выполнена в виде кабеля (с номинальной статической характеристикой преобразования (НСХ) типов Е (ТХКн), J (ТЖК), К (ТХА), N (ТНН), R (ТПП), S (ТПП), Т (ТМК) по СТБ ГОСТ Р 8.585-2004 (МЭК 60584-1)) с неорганической изоляцией и оболочкой из разнообразных материалов. Для температур до плюс 800 °C и работы на воздухе оболочка изготавливается из нержавеющей стали 321. Для температур свыше плюс 800 °C в воздушной среде, оболочка изготавливается из сплава Инконель 600. Возможны испо^^^^^ащитной арматуры из разных марок стали.
Для измерения температуры при высоких давлениях и скоростях потока предусмотрены защитные гильзы, конструкция которых зависит от допускаемых параметров измеряемой среды.
В соединительную головку ТП могут встраиваться измерительные преобразователи утвержденных типов.
Внешний вид преобразователя представлен на рисунке 1.
Место нанесения знака поверки приведено в приложении А к описанию типа.

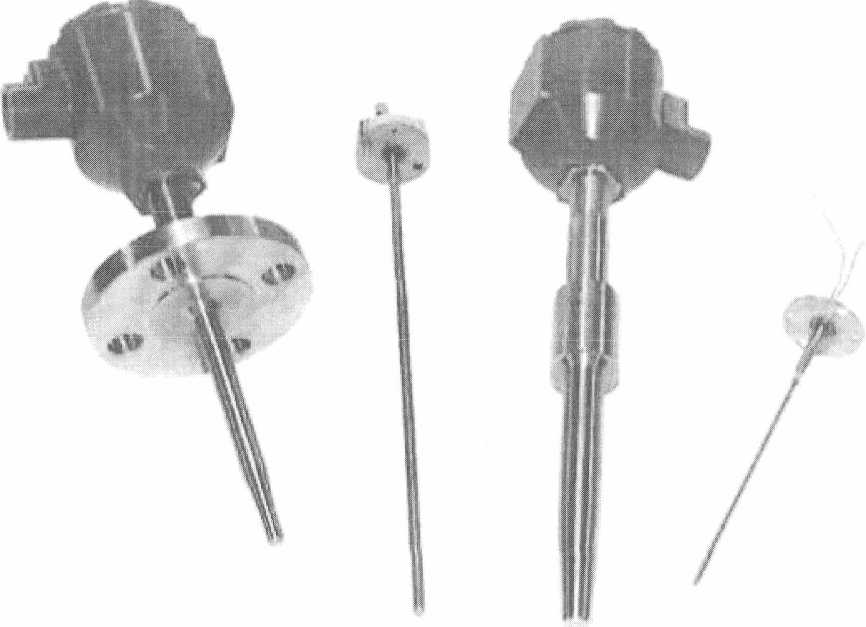

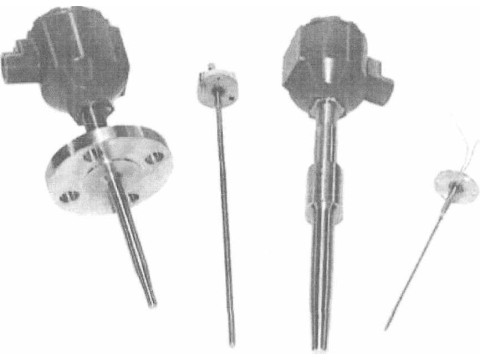

Рисунок 1 - Внешний вид преобразователей термоэлектрических Rosemount 1067
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные метрологические характеристики представлены в таблице 1.
государе
Для документов
ов 6
Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
Номинальная статическая характеристика (НСХ) преобразования по СТБ ГОСТ Р 8.585-2004 |
Е (ТХКн), J (ТЖК), К (ТХА), N (ТНН), R (ТПП), S (ТПП), Т (ТМК) |
|
Класс допуска по СТБ ГОСТ Р 8.585 |
1 |
|
Пределы допускаемых отклонений ТЭДС от НСХ, °C, для термоэлектрического преобразователя Е (ТХКн) в диапазоне измеряемых температур, °C: | |
|
- от минус 40 до плюс 375 |
± 1,5 |
|
- свыше 375 до 800 |
±0,004 |t | (t - значение измеряемой температуры, °C) |
|
Пределы допускаемых отклонений ТЭДС от НСХ, °C для термоэлектрического преобразователя J (ТЖК) в диапазоне измеряемых температур, °C: - от минус 40 до плюс 375 - свыше 375 до 750 |
±1,5 ±0,004 |t | (t - значение измеряемой температуры, °C) |
|
Пределы допускаемых отклонений ТЭДС от НСХ, °C, для термоэлектрических преобразователей К (ТХА), N (ТНН) в диапазоне измеряемых температур, °C: - от минус 40 до плюс 375 - свыше 375 до 1000 |
±1,5 ± 0,004 |t| (t-значение измеряемой температуры, °C) |
|
Пределы допускаемых отклонений ТЭДС от НСХ, °C, для термоэлектрических преобразователей R (ТПП) S (ТПП) в диапазоне измеряемых температур, °C: - от 0 до 1000 |
± 1,0 |
|
Пределы допускаемых отклонений ТЭДС от НСХ, °C, для термоэлектрических преобразователей Т (ТМК) диапазоне измеряемых температур, °C: - от минус 40 до плюс 125 - свыше 125 до 350 |
±0,5 ±0,004 |t | (t - значение измеряемой температуры, °C) |
средств измерении Республики Беларусь
Основные технические характеристики представлены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
Степень защиты оболочки по ГОСТ 14254-96 |
IP66, IP68 |
|
Сопротивление изоляции при испытательном напряжении постоянного тока 500 В |
1000 МОм |
|
Условия эксплуатации: -диапазон температур окружающей среды, °C -диапазон относительной влажности, % |
от минус 50 до плюс 85 от 0 до 99 % (без образования конденсата) |
|
Диапазон температур окружающей среды при хранении, °C |
от минус 50 до плюс 85 |
|
Габаритные размеры измерительной вставки, мм - длина монтажной части - диаметр монтажной части |
от 100 до 875 от 3 до 6 |
|
Масса, кг, не более |
10 |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию типографским способом.
Комплектность
В комплект поставки входят:
- преобразователь термоэлектрический Rosemount 1067 (модификация и исполнение в соответствии с технической документацией фирмы-изготовителя);
- руководство по эксплуатации *;
- паспорт;
- упаковка.
* - Допускается прилагать (в зависимости от заказа) 1 шт. на каждые 10 термопреобразователей, поставляемых в один адрес.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Emerson Process Management GmbH & Co. OHG", (Германия), компании "Emerson", (Соединенные Штаты).
СТБ ГОСТ Р 8.585-2004 "Термопары. Номинальные статические характеристики преобразования";
ГОСТ 8.338-2002 "Государственная система обеспечения единства измерений. Преобразователи термоэлектрические. Методы и средства поверки".
Заключение
Преобразователи термоэлектрические Rosemount 1067 соответствуют требованиям фирмы "Emerson Process Management GmbH & Co. OHG", (Германия), компании "Emerson", (Соединенные Штаты), TP ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" (сертификат соответствия № ТС RU C-US.AA87.B.00462 от 18.01.2017, действителен по 17.01.2022).
Межповерочный интервал - не более 24 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ 220048, г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
