Хроматографы газовые промышленные PGC 5000
| Номер в ГРСИ РФ: | РБ 03 09 4730 17 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Хроматографы |
| Производитель / заявитель: | «ABB Power Technologies AB, High Voltage Products», Швеция |
Хроматографы газовые промышленные PGC 5000 (далее по тексту -хроматографы) предназначены для определения содержания органических и неорганических веществ в различных технологических средах в нефтехимической промышленности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 4730 17 |
| Наименование | Хроматографы газовые промышленные PGC 5000 |
| Год регистрации | 2017 |
| Номер сертификата | 11018 |
| Дата регистрации | 2017-03-29 |
| Срок действия | 2022-03-29 |
| Получатель сертификата | фирма "ABB Automation GmbH", Германия (DE)(изготовитель - фирма "ABB Inc.", Соединенные Штаты (US)) |
Производитель / Заявитель
фирма "ABB Automation GmbH" (изготовитель - фирма "ABB Inc.")
Адрес: Stierstaedter Str. 5, Frankfurt am Main
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП. ГМ 1327-2011. |
Поверители
Скачать
|
Описание типа РБ 03 09 4730 17 [2017-11-23]
rb-03-09-4730-17_2017-11-23.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 4730 17 [2011-10-27]
rb-03-09-4730-17_2011-10-27.pdf
|
Скачать |
Описание типа
Назначение
Хроматографы газовые промышленные PGC 5000 (далее по тексту -хроматографы) предназначены для определения содержания органических и неорганических веществ в различных технологических средах в нефтехимической промышленности.
Область применения - химическая, нефтехимическая промышленность.
Описание
Принцип действия хроматографов основан на разделении смесей веществ и последующем их детектировании.
Хроматографы состоят из контролера модели PGC 5000А и аналитического блока модели PGC 5000В или PGC 5000С, конструктивно выполненных в отдельных корпусах.
К одному контроллеру модели PGC 5000А можно одновременно подключать до четырех аналитических блоков модели PGC 5000В или до двух аналитических блоков модели PGC 5000С.
Контролер модели PGC 5000А позволяет задавать температуру раздельно термостатируемых дозаторов и детекторов, режим программирования температуры термостата колонок и давления газовых потоков, обрабатывать результаты измерений с регистрацией их на цифровом дисплее и аналоговом регистрирующем устройстве. Предусмотрена возможность передачи данных на персональный компьютер.
В контролере модели PGC 5000А предусмотрена возможность установки модулей выходных сигналов:
- четырехканальный модуль аналоговых выходов (4 - 20) мА с гальванической развязкой;
- модуль связи с персональным компьютером на основе интерфейсов RS485, RS232, Ethernet, поддержка сетевых протоколов MODBUS TCP/IP.
В аналитические блоки хроматографов, в зависимости от конкретной аналитической задачи, могут устанавливаться детекторы следующих типов:
- детектор по теплопроводности (TCD);
- пламенно-ионизационный детектор (FID);
- пламенно-фотометрический детектор (FPD);
При необходимости проведения анализов жидких проб, аналитический блок должен быть укомплектован жидкостным краном-дозатором.
Аналитический блок модели PGC 5000В содержит до трех аналитических клапанов и один детектор, блок модели PGC 5000С содержит до шести аналитических клапанов и до двух детекторов.
Пломбирование от несанкционированного доступа производится пломбированием винтов, указанных на рисунке 1.
Схема с указанием места нанесения знака поверки (клейма-наклейки) приведена на рисунке 1.
Место пломбирования
Место нанесения клейма-наклейки
Аналитический блок модели PGC 5000В
Аналитический блок модели PGC 5000С

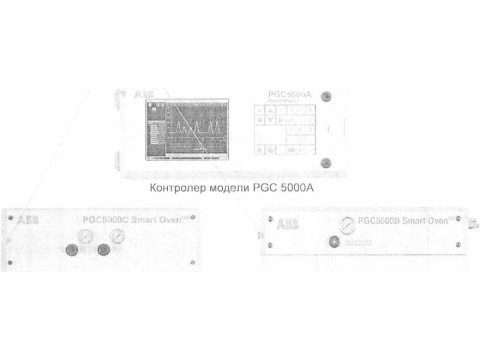

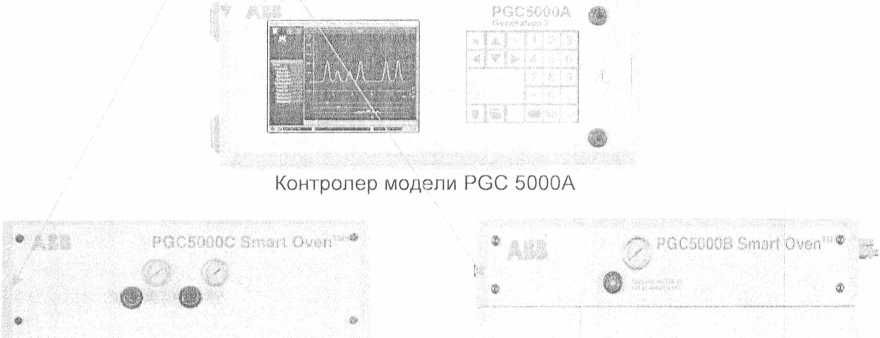

Рисунок 1 - Внешний вид хроматографов
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные характеристики хроматографов представлены в таблице 1.
Таблица 1
|
Значение | |
|
Наименование характеристики Предел детектирования Предел допускаемого значения относительного среднего квадратического отклонения (ОСКО) выходного сигнала Пределы допускаемых значений изменения выходного сигнала за 48 часов непрерывной работы Условия эксплуатации: - температура окружающего воздуха, °C; - относительная влажность окружающего воздуха, %, не более Степень защиты от проникновения воды, пыли и посторонних твердых частиц (IP) Максимальное значение мощность потребления: - PGC 5000 А; - PGC 5000 В, PGC 5000 С Масса: - PGC 5000 А; - PGC 5000 В; - PGC 5000 С Габаритные размеры: |
Пламенно- Детектор по Пламенно фотометрический теплопроводности ионизационный детектор (FDD) (TCD) детектор (FID) 5 10 11 г/с (S) 109г/см3 5-10 10 г/с 3 % 1 % 2 % 4 % от 0 до 50 не более 95 IP54 150 Вт 1200 Вт не более 20 кг не более 60 кг не более 75 кг |
|
- PGC 5000 А; |
не более 600x420x260 мм |
|
- PGC 5000 В; |
не более 600x420x610 мм |
|
- PGC 5000 С |
не более 600x420x915 мм |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
В комплект поставки газоанализаторов входит:
- хроматограф в комплекте с аналитическими блоками и детекторами в соответствии с заказом;
- эксплуатационная документация;
- методика поверки МП.ГМ 1327-2011 "Хроматографы газовые промышленных PGC 5000. Методика поверки";
- жидкостные краны-дозаторы, а так же другие устройства подготовки пробы, поставляются по требованию заказчика.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы "ABB Automation GmbH", Германия.
ГОСТ 26703-93 "Хроматографы аналитические газовые. Общие технические требования и методы испытаний".
Методика поверки МП.ГМ 1327-2011 "Хроматографы газовые промышленных PGC 5000. Методика поверки".
Заключение
Хроматографы газовые промышленных PGC 5000 соответствуют требованиям документации фирмы "ABB Automation GmbH", Германия, ТР ТС 012/2011, (сертификат соответствия регистрационный номер: ТС RU C-US.rB04.B.00299 от 07.10.2014, срок действия до 06.10.2019) ТР ТС 020/2011 (декларация соответствия регистрационный номер. № ЕАЭС N RU fl-US.AB24.B.03334 от 26.04.2017, срок действия до 27.04.2022).
Межповерочный интервал - не более 12 месяцев (для хроматографов, применяемых в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ,
г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025 (действителен до 30.03.2019).
