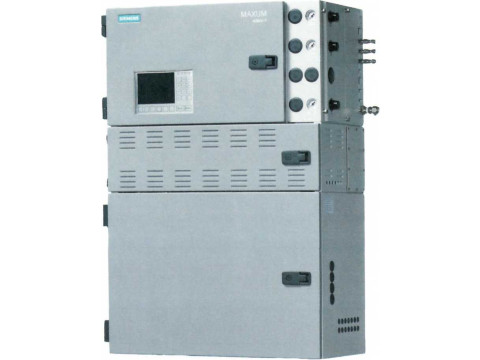

Хроматографы газовые промышленные MAXUM EDITION II
| Номер в ГРСИ РФ: | РБ 03 09 3004 17 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Хроматографы |
| Производитель / заявитель: | «SIEMENS», Германия |
Хроматографы газовые промышленные MAXUM EDITION II предназначены для измерения содержания компонентов, входящих в состав анализируемых проб веществ и материалов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 3004 17 |
| Наименование | Хроматографы газовые промышленные MAXUM EDITION II |
| Год регистрации | 2017 |
| Номер сертификата | 11186 |
| Дата регистрации | 2017-06-23 |
| Срок действия | 2022-06-23 |
| Получатель сертификата | фирма "SIEMENS AG", Германия (DE) |
Производитель / Заявитель
фирма "SIEMENS AG"
Адрес: Ostliche Rheinbruckenstr. 50, 76187 Karlsruhe
Контакты: +49 (721) 595-7017 / +49 (721) 595-6859 / www.siemens.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП 1627-2006. |
Поверители
Скачать
|
Описание типа РБ 03 09 3004 17 [2017-06-01]
rb-03-09-3004-17_2017-06-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 3004 17 [2012-05-08]
rb-03-09-3004-17_2012-05-08.pdf
|
Скачать |
Описание типа
Назначение
Хроматографы газовые промышленные MAXUM EDITION II предназначены для измерения содержания компонентов, входящих в состав анализируемых проб веществ и материалов.
Область применения - теплоэнергетика, химическая, нефтехимическая, фармацевтическая и другие области промышленности.
Описание
Хроматограф газовый промышленный MAXUM EDITION II представляет собой стационарную многоканальную автоматизированную измерительную систему универсального назначения.
Хроматограф состоит из основного блока, включающего один или два термостата с детекторами и колонками, блока ввода проб, блока контроля газовых потоков, а также системы управления и обработки данных.
В хроматографах могут применяться два различных типа термостатов: с циркуляцией воздуха и без циркуляции. Термостат с циркуляцией воздуха применяется для изотермического режима или для анализа с программируемым изменением температуры. Термостат без циркуляции воздуха применятся для очень стабильного изотермического режима, не требующего продувки горячим воздухом. В одном хроматографе может быть установлен один или два термостата любого типа.
Для ввода пробы и переключения потоков между колонками, в зависимости от измерительной задачи, используются следующие устройства: бесплунжерный мембранный клапан, мембранно-плунжерный клапан, ротационный клапан, бесклапанное устройство (Live-T-Piece), жидкостной инжекционный клапан.
В хроматографе используются различные типы и комбинации детекторов. В термостате без циркуляции воздуха можно установить один или два детекторных модуля, а в термостате с циркуляцией воздуха - до трех модулей. При использования восьмиканального детектора по теплопроводности в комбинации с термостатом с циркуляцией, реализуется 18-ти канальная параллельная измерительная схема.
Принцип действия хроматографа основан на методе разделения смесей разнообразных веществ, испаряющихся без разложения. При этом компоненты разделяемой смеси, перемещаются по хроматографической колонке с потоком газа-носителя. По мере движения разделяемая смесь многократно распределяется между газом-носителем (подвижной фазой) и сорбентом; Принцип разделения основан на различиях в летучести и растворимости (или адсорбируемости) / компонентов разделяемой смеси. Затем вещества выходят из колонки и регистрируются детектором. Сигнал с детектора регистрируется в виде хроматограммы на компьютере.
Хроматограф имеет встроенную систему управления, состоящую из дисплея и клавиатуры, обеспечивающую возможность задания режимов работы инжекторов, колонок, детекторов, клапанов, индикацию задаваемых и действительных параметров по месту, а также передачу измеренных параметров в систему управления производства, на принтер или компьютер.
Управление хроматографом, сбор и обработка полученной информации осуществляется с персонального компьютера или ноутбука с установленным на нем программным обеспечением Махшп Work Station посредством EtherNet, RS485, RS232 интерфейса.
При необходимости установки хроматографа во взрывоопасной зоне, он может выполняться в специальном взрывозащищенном исполнении.

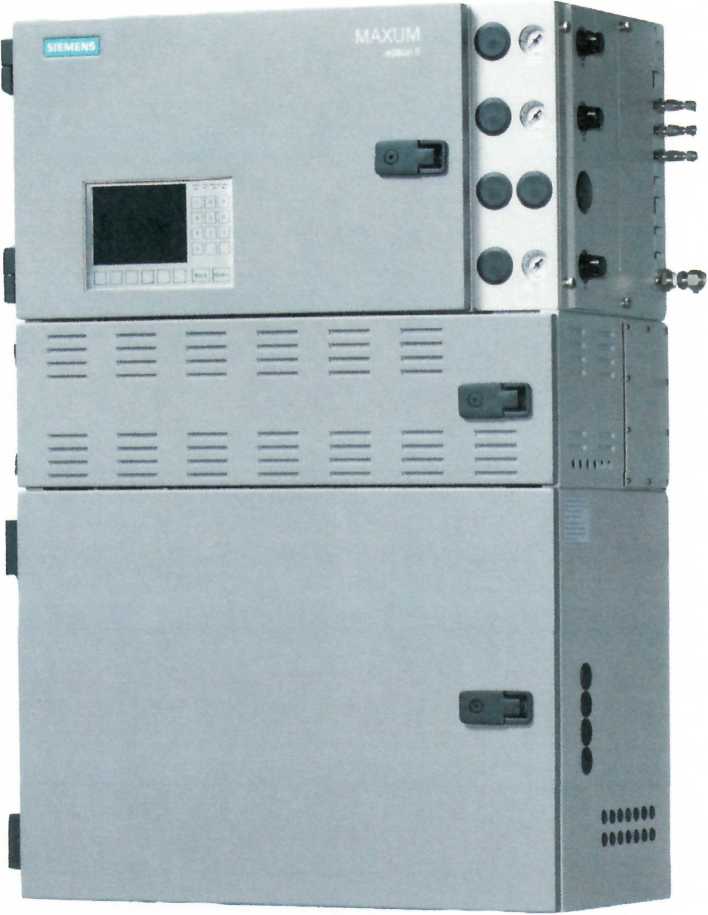

Внешний вид хроматографа MAXUM EDITION II представлен на фото 1.
Фото 1. Внешний вид хроматографа газового промышленного MAXUM EDITION П
Основные технические и метрологические характеристики хроматографов газовых промышленных MAXUM EDITION II представлены в таблице 1.
Таблица 1
|
Наименование характеристик |
Значение характеристик | ||
|
Детекторы |
ДТП |
ПИД |
ПФД |
|
Контрольное вещество |
Бензол* Пропан |
Бензол* Пропан |
Сера меркаптановая* Сероводород |
|
Предел детектирования, не более |
0,5-10'10 г/см3 |
0,5-10'13 г/с 1,0 10'12 г/с |
3-Ю’12 г/с |
|
ОСКО выходного сигнала, %, не более по времени удерживания по высоте пика по площади пика |
1,0 2,0 2,0 |
1,0 2,0 2,0 |
2,0 4,0 4,0 |
|
Предел допускаемого значения относительного изменения выходного сигнала за 48 часов работы, % |
±2,0 |
±2,0 |
±4,0 |
|
Напряжение сетевого питания частотой 50 ± 1 Гц, В |
230 В | ||
|
Потребляемая мощность, В-А, не более |
2000 | ||
|
Средний срок службы, лет, не менее |
8 | ||
|
Наработка на отказ, ч, не менее |
16000 | ||
|
Условия эксплуатации: - диапазон температур окружающего воздуха, °C; - диапазон относительной влажности окружающего воздуха (при 25 °C), %, не более - диапазон атмосферного давления, кПа |
от минус 18 до плюс 50 80 от 84 до 106 | ||
|
Габаритные размеры (ДхЩхВ), мм, не более: - исполнение 1 - исполнение 2 |
662x411x1010 662x411x683 | ||
|
Масса, кг, не менее: - исполнение 1 - исполнение 2 |
77 60 | ||
|
Степень защиты оболочки |
IP 54 | ||
|
Примечание: *при вводе пробы в жидком виде | |||
Место нанесения поверительного клейма-наклейки указано в Приложении 1.
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию Хроматографов газовых промышленных MAXUM EDITION II типографским способом.
Ц V /
\\ \ pec.r.y6fWM_^—/ I
Комплектность
|
Наименование устройства |
Обозначение |
Кол-во штук |
Примечание |
|
Хроматограф газовый промышленный |
MAXUM EDITION II |
1 |
В соответствии с заказом |
|
Эксплуатационная документация |
1 |
Нормативные документы
Техническая документация фирмы «SIEMENS AG», (Германия).
МРБ.МП 1626-2006 Хроматографы газовые промышленные MAXUM EDITION II.
Методика поверки.
Заключение
Хроматографы газовые промышленные MAXUM EDITION II соответствуют технической документации компании «SIEMENS AG», Германия.
Хроматографы газовые промышленные MAXUM EDITION II соответствуют требованиям Технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах»; сертификат соответствия № ТС RU C-DE.AA87.B.00004
Межповерочный интервал - не более 12 месяцев (при применении в сфере законодательной метрологии)
Республиканское унитарное предприятия
«Гродненский центр стандартизации, метрологии и сертификации»
230003, Республика Беларусь, г. Гродно, пр. Космонавтов, 56
факс (0152) 64 31 41, тел. (0152) 64 31 29, эл. почта csms@csms.grodno.by,
аттестат аккредитации BY/112 02.6.0.0004 от 24.10.2008 г.
