Устройства для питания измерительных цепей постоянного и переменного токов УИ300, УИ300.1

Назначение

Устройства для питания измерительных цепей постоянного и переменного токов УИЗОО (далее - устройство УИЗОО) и УИЗОО. 1 (далее - устройство УИЗОО. 1) предназначены для воспроизведения силы и напряжения постоянного и переменного токов в диапазоне частот от 45 до 500 Гц с нормированными коэффициентом нелинейных искажений и частотой воспроизведения синусоидальных выходных напряжений.

Описание

Устройство УИЗОО представляет собой многопредельный источник питания, в состав которого входят задающий генератор, усилитель мощности, модуль согласования, высоко-' вольтный и низковольтный блоки, цифровой частотомер и импульсный блок питания.

Формируемый задающим генератором перестраиваемый по частоте сигнал синусоидальной формы подается на вход усилителя мощности, где происходит его усиление и регулировка уровня, и параллельно на вход цифрового частотомера для измерения его частоты. Далее сигнал через модуль согласования, служащий для защиты усилителя мощности, и высоковольтный или низковольтный блоки, осуществляющие переключение пределов и выпрямление сигнала, поступает на выходные клеммы устройства УИЗОО.

Импульсный источник питания обеспечивает питанием все узлы устройства УИЗОО. Цифровой частотомер производит измерение частоты сигнала задающего генератора.

Стабильность выходного напряжения и тока обеспечивается стабилизацией напряжений питания всех узлов и модулей, входящих в состав устройства УИЗОО.

Конструктивно устройство УИЗОО выполнено в металлическом корпусе настольного типа, на лицевой панели которого расположены потенциометры плавной и грубой регулировки частоты выходного сигнала, многооборотный регулятор уровня выходного сигнала, индикатор частотомера, переключатели пределов и режимов работы.

Устройство УИЗОО. 1 представляет собой многопредельный источник питания с.микропроцессорным управлением, в состав которого входят цифроуправляемый генератор, усилитель мощности, модули управления и индикации, высоковольтный и низковольтный блоки, модули коммутации, модули фильтров и импульсные источники питания.

Однокристальный микроконтроллер, принимая команды с лицевой панели от органов управления, выдаёт команды цифроуправляемому генератору, который формирует перестраиваемый по частоте и амплитуде сигнал синусоидальной формы. Далеёеигнал. поступает на усилитель мощности, усиливается, поступает на вход высоковольтного'или низковольтного блоков, осуществляющих переключение пределов, выпрямление, фильтрацию сигнала и его’’вывод на выходные клеммы устройства УИЗОО. 1.

Импульсные источники питания осуществляют стабилизированное питание всех узлов и модулей устройства УИЗОО. 1, обеспечивая этим стабильность характеристик выходных величин напряжения и тока.

Стабильность частоты выходного сигнала обеспечивается тактированием цифроуправ-. ляемого генератора стабильным по частоте сигналом.

Конструктивно устройство УИ300.1 выполнено в металлическом корпусе насюлыюю типа. На лицевой панели расположены - кнопки \ правления, инкрементные шкодсры. > лсмеи-ты индикации, отображающие состояния выбранного режима, значение установленного предела, тин выходной величины «переменный» или «постоянный», значение уровня выходной величины в процентах и шачение установленной часгозы в герцах выходной вс личины переменною тока.

Устройство У 11300.1 имеет исполнение - УИ300.1-1, которое не имеет выхода переменного тока «--300А».

Общий вид устройств представлен на рисунке 1. Места нанесения повери тельных клейм указаны на рисунке 2.

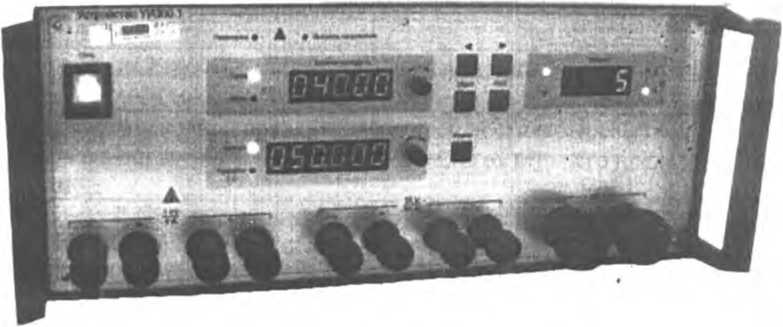

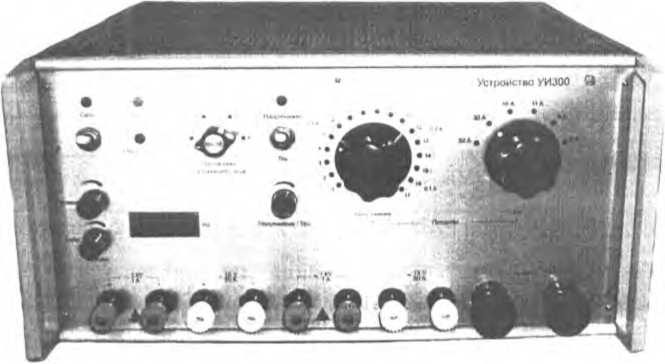

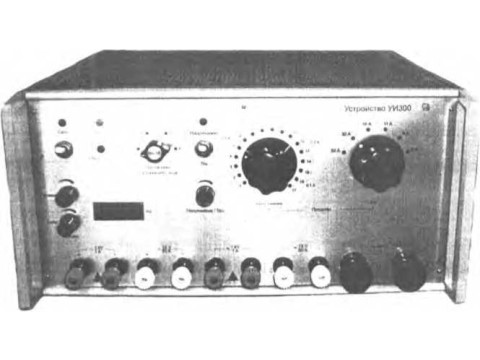

Рисунок 1 - Общий вид устройств

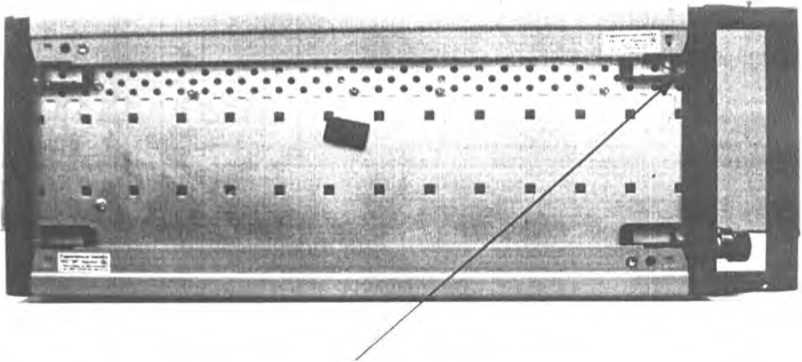

Рисунок 2 - Место нанесения повери гельного клейма

Технические характеристики

Знак утверждения типа

наносят печатным способом на табличку надписную на корпусе измерителя и в эксплуатационной документации.

Комплектность

В комплект поставки входят:

- устройство УИЗ 00 (УИЗ 00.1) ............................. 1шт.;

- ведомость ЗИП ............................................................ 1 экз.;

- принадлежности и материалы согласно ведомости ЗИП.........        1 комплект/

- ведомость эксплуатационных документов........................... 1 экз.;

- комплект документов согласно ведомости эксплуатационных документов (в том числе руководство по эксплуатации)...........        1 комплект.

Поверка

осуществляется по методикам, согласованным ГЦИ СИ ФГУ «Краснодарский ЦСМ»:

- для устройства УИ300 в феврале 2007 г и изложенной в разделе 7 «Поверка устройства УИ300» руководства по эксплуатации «Устройство для питания измерительных цепей постоянного и переменного токов УИ300. Руководство по эксплуатации АУЮВ.436228.04.РЭ»;

т для устройства УИ300.1 в августе 2008 г и изложенной в разделе 7 «Поверка устройства УИ300.1» руководства по эксплуатации «Устройство для питания измерительных цепей постоянного и переменного токов УИ300.1. Руководство по эксплуатации АУЮВ.436228.05.РЭ».

Основные средства поверки:

- Прибор комбинированный цифровой Щ301-1. Диапазон измерений по напряжению постоянного тока от 1 мВ до 1 кВ; класс точности 0,1/0,05; по постоянному току -от 0,1 до 1 А; класс точности 0,1/0,05; по напряжению переменного тока от 100 мВ до 0,3 кВ; по переменному току - от 1 мА до 1 А; класс точности 0,5/0,2;

- Амперметр переменного тока Э365. Предел измерений 300 А; класс точности 1,5;

- Амперметр постоянного тока М381. Предел измерений 50 А; класс точности 1,5;

- Частотомер универсальный GFC-8270H диапазон измерений от 0,01 Гц до 120 МГц; диапазон напряжений от 50 мВ до 5 В, класс точности 0,001.

- Измеритель нелинейных искажений С6-11. Диапазон измеряемых коэффициентов гармоник исследуемых сигналов от 0,03 до 100 % в диапазоне частот от 20 до 200 кГц, погрешность измерений + (0,05 Кг +0,02 %);

- Комбинированный прибор Ц4317. Диапазон измерений по переменному напряжению от 0,5 до 1000 В, по переменному току - от 0,25 до 5 А; класс точности 2,5;

- Вольтметр Д5015/2. Диапазон измерений от 75 до 600 В; класс точности 0,2.

Сведения о методах измерений

Методика воспроизведения силы и напряжения постоянного и переменного токов описана в руководствах по эксплуатации на устройства.

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин.

Общие технические условия.

ГОСТ Р 51317.3.2-2006 Совместимость технических средств электромагнитная. Эмиссия гармонических составляющих тока техническими средствами с потребляемым током не более 16 А (в одной фазе);

ГОСТ Р 51317.3.3-2008 Совместимость технических средств электромагнитная. Колебания напряжения и фликер, вызываемые техническими средствами с потребляемым током не более 16 А (в одной фазе), подключаемыми к низковольтным системам электроснабжения;

ГОСТ Р 51522.1-2011 Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Часть 1. Общие требования и методы испытаний;

ГОСТ Р 52319-2005 Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования.

ГОСТ 8.110-97 ГСП. Государственный первичный эталон и государственная поверочная схема для средств измерений коэффициента гармоник

ГОСТ 8.129-99 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений времени и частоты.

Технические условия ТУ 4229-012-34988566-2006 «Устройства для питания измерительных цепей постоянного и переменного токов УИ300, УИЗОО.Г

Рекомендации к применению

- при выполнении работ и/или оказание услуг по обеспечению единства измерений.
