Уровнемеры поплавковые ДУУ4МА
| Номер в ГРСИ РФ: | РБ 03 07 4822 15 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Уровнемеры |
| Производитель / заявитель: | АО "Альбатрос", г. Москва |
Уровнемеры поплавковые ДУУ4МА (далее - .уровнемеры) предназначены для измерений в мерах вместимости уровня жидкости, уровней раздела несмешиваемых жидкостей, температуры, давления, объема, плотности и массы при учетных и технологических операциях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 4822 15 |
| Наименование | Уровнемеры поплавковые ДУУ4МА |
| Год регистрации | 2015 |
| Номер сертификата | 9614 |
| Дата регистрации | 2015-01-29 |
| Срок действия | 2019-03-14 |
| Получатель сертификата | ЗАО "Альбатрос", г. Москва, Россия (RU) |
Производитель / Заявитель
ЗАО "Альбатрос"
Адрес: 127434, г. Москва, ул. Немчинова, д.12
Контакты: +7(495)921-41-73, +7(499)977-04-11
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Метрологическое обеспечение | Метрологически обеспечены в Республике Беларусь при представлении заказчиком ПО ДУУ4МА, конвектора RS-485, кабелей для подключения датчиков к БСД-4. |
| Методика поверки | Поверка проводится по методике УНКР.407631.004 МП (2008 г.). |
| Признание поверки | Первичная при выпуске из производства: ЗАО "Альбатрос" (номер реестра - №1295, шифр поверительного клейма - ВИА)(НТК №01-12). |
Поверители
Скачать
|
Описание типа РБ 03 07 4822 15 [2012-09-26]
rb-03-07-4822-15_2012-09-26.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 4822 15 [2015-07-10]
rb-03-07-4822-15_2015-07-10.pdf
|
Скачать |
Описание типа
Назначение
Уровнемеры поплавковые ДУУ4МА (далее - .уровнемеры) предназначены для измерений в мерах вместимости уровня жидкости, уровней раздела несмешиваемых жидкостей, температуры, давления, объема, плотности и массы при учетных и технологических операциях.
Описание
Уровнемеры поплавковые ДУУ4МА выпускаются в виде комплектов, включающих блок сопряжения с датчиком БСД4 (далее - блок) и один из датчиков уровня ультразвуковых ДУУ2М или ДУ Уб.
Измерение уровня продукта основано на магнитострикционном эффекте.
Датчики ДУУ2М могут иметь до четырех поплавков и, соответственно, измерять до четырех уровней, в том числе три раздела сред. Датчики ДУУ2М имеют два исполнения 1 и 0. отличающихся друг от друга конструктивными и схемотехническими решениями.
Для измерения температуры чувствительные элементы (ЧЭ) датчиков могут оснащаться цифровыми интегральными термометрами фирмы «Maxim Integrated Products. Inc».
Измерение давления датчиками ДУУ2М в резервуаре, может осуществляться с помощью ячейки измерения давления (ЯИД) фирмы «М.К.. Juchheim GmbH & Со».
Для измерения давления с помощью датчика ДУУ 6 в качестве сенсоров применяются две пьезорезистивные мостовые ЯИД.
Уровнемер в комплекте с датчиком ДУ У 6, укомплектованным поплавком типа I. производит вычисление текущих значений плотности, и массы нефти и нефтепродуктов.
Программное обеспечение
Программное обеспечение (ПО) является встроенным программным обеспечением и является метрологически значимым. ПО предназначено для обработки измерительной информации (индикации результатов измерений на индикаторе уровнемера, формирования параметров выходных сигналов, проведения диагностики) и передачи данных.
Номер версии ПО. значение цифрового идентификатора ПО выводятся на индикаторы блока, а так же доступны для чтения с ЭВМ верхнего уровня. Для контроля работы уровнемера проводиться самодиагностика. Защита от несанкционированного доступа к ПО и доступа к настройкам уровнемера ограничивается паролями и пломбами.
Класс защиты ПО уровнемеров от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идешнфнкани онный номер) |
11 и фроной идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Программа ДУУ4МА |
bsd4vakl0dl 009 «Г —« |
009 |
642D |
CRC16 |

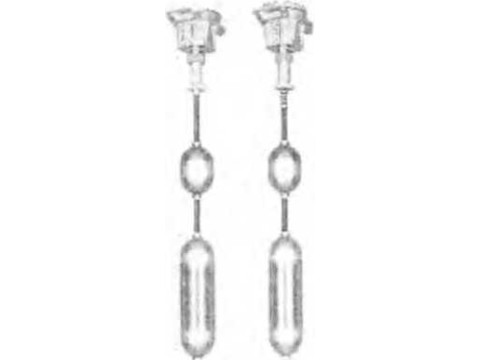

Рисунок 1 - Фотографии общего рила

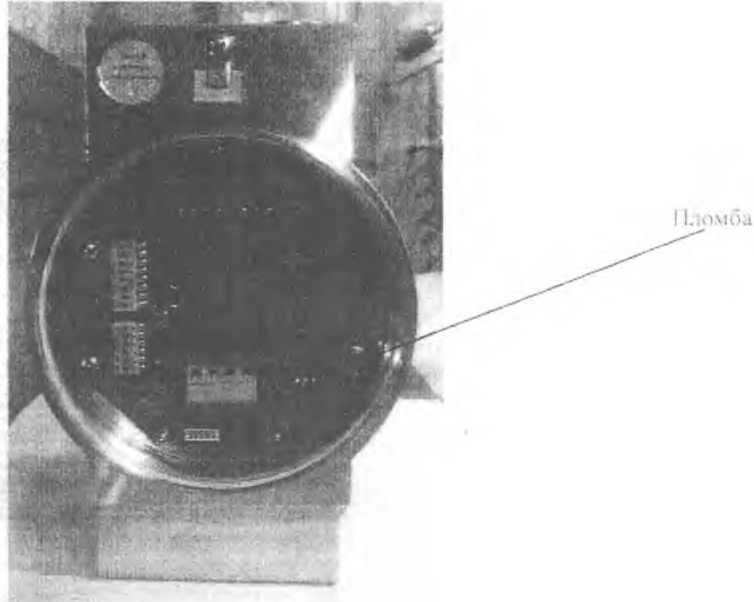

Рисунок 2 - Фотография места пломбировки
Технические характеристики
Максимальная длина ЧЭ. мм.
- для жестких датчиков ДУУ2М-01. .-08. -01 А,.-ОХА. -02Т, -
02ТА
- для гибких датчиков ДУ У2М-10.-ЮТ. -12. -14. -16. -10А. -
IOTA.-12А.-14А.-16А
- для датчиков ДУУ6_____________________________________
Нижний неизмсрясмый хровень. не более, мм
- при комплектации датчиком ДУУ2М-0!.. -04. ДА У2М-01 А
- 04А, ДУУ2М -02 Г. -02ТА
- при комплектации датчиком ДУУ2М-О5 -0s. -10. -ЮТ. -12. -14. -16, -О5.А...-О8А,-ЮА,-Ю 1 А, -12?\. -I4A, -16А исполнения 0 и при комплектации датчиком ДУУ2М-О5. .-08. -05A...-0SA исполнения 1
- при комплектации датчиком ДУУ2М-Ю. -ЮТ, -!2, -14. -16 .
- 10А, - ЮТА, -12А, -14А. -16А исполнения 1__
- .тля датчиков ДУУ6
- поплавок типа 1
- поплавок типа 11__|
Верхний неизмеряемый уровень, не более, мм
- при комплектации датчиком ДУУ2М
- при комплектации датчиком ДУУб
-поплавок типа I
___ Гиблина 1
от 1500 до 4000
от 4000 до 25000
от 15(Ю до 6000
100 - Нпогр*
150 ч Ппогр «
200 + Нпотр
ill _________122__;
240 • Нп** - Ппогр
242
-поплавок типа П
Продолжение таблицы 1
|
Зона ««измеряемых уровней между двумя поплавками при комплектации многопцплавковым датчиком ДУУ2М, не более. |
312 |
|
мм | |
|
Пределы допускаемой абсолютной основной погрешности измерений уровня, мм: -при - комплектации датчиками ДУУ2.М с поплавками типа I (плоский цилиндр) • -ДЛЯ датчика ДУУ2М исполнения 1 |
±1 i |
|
-для датчика-ДУУ2М исполнения 0 |
±3 . , |
|
-при комплектации датчиками ДУУ2М с поплавками типа Щполая сфера) и Ш. IV, V (овойд) - при комплектации датчиком ДУУб |
+ 5 |
|
-с поплавком типа I |
х| |
|
-с поплавком типа II |
’♦ X |
|
Пределы допускаемой абсолютной дополнительной | |
|
-погрешности измерений уровня уровнемером в рабочем |
А] |
|
диапазоне температур при отклонении температуры жидкости | |
|
относительно нормальной на 10%', мм: |
=4 |
|
- придамплектации датчиками ДУУ2М с поплавком I типа |
.15 |
|
1) дяяцдатчика ДУУ2М исполнения 1 2) для датчика ДУУ2М исполнения 0 - При комплектации датчиком ДУУ2М с поплавком II типа - при-Комплектации датчиком ДУУ2М с поплавками типа Ш. IV, V - при^омп.тектации датчиком ДУУб |
^2 |
|
„Диапазон измерений температуры при комплектации. Т | |
|
- датчиком ДУ У 2М |
от минус 45 до + 120 |
|
- датское ДУУб |
от минус 40 до * 65 |
|
Пределы допускаемой абсолютной погрешности измерений ' температуры при комплектации, %1: датчиком ДУУ2М (для датчиков имеющих канал измерения ' температуры) в диапазоне температур: |
■ |
|
от минус 45 ”С до минус 10 "С |
-- |
|
от минус 10%' до ч-85 °C |
±0.5 |
|
свыше -*85 “С до -г 120 °C |
±2 |
|
- датчиком ДУ У 6 |
±0,5 |
|
Диапазон измерений избыточного давления при комплектации датчиком ДУУ2М (для датчиков, имеюших канал измерения давления), МПа |
ст 0 до 2 |
|
Пределы допускаемой приведенной погрешности измерений давления при комплектации датчиком ДУУ2М. % |
■ ±1.0 |
|
Диапазон измерений избыточного давления в газовой подмпке | |
|
меры-вместимости при комплектация датчиком ДУУб, к11а |
от минус 5 до 1 5 |
|
I Пределы допускаемой приведенной. основной погрешности измерений избыточного давления в газовой подушке меры вместимости при комплектации датчиком ДУУб, % |
±0.25 |
Продолжение таб.тшуыД^
|
Пределы допускаемой приведенной дополнительной ■погрешности измерений избыточного давления в газовой подушке меры вместимости при комплектации датчиком ДУУ6, % |
“................. i j ±0,25 ! 1 1 |
|
Диапазон измерений гидростатического давления при компл ектации датчиком ДУ У 6. кПа |
от 0 до 41 |
|
Пределы допускаемой приведенной основной погрешности измерений гидростатического давления при комплектации датчиком ДУ Уб. % |
±0.1 ; |
|
Пределы допускаемой приведенной дополнительной погрешности измерений гилросга, ического давления при комплектации датчиком ДУ Уб, % |
j ±0 .! |
|
Пределы допускаемой относительной погрешности измерений плотности при комплектации датчиком ДУУ6 с поплавком типа К % . |
±0.3...±2.5*** |
|
. Пределы допускаемой относительной погрешности измерений массБГпри комплектации датчиком ДУУ6 с поплавком I типа. % |
±0.4., .±2,6*** |
|
Число токовых сигналов БСД4, шт |
4 |
|
Диапазоны выходного токового сигнала БСД4 (на нагрузке не более 600 Ом), мА |
0. . . 5 или 0 (4). . . 20 |
|
Пределы допускаемой абсолютной погрешности выходных токовых сигналов БСД4, мкА |
-20 |
|
Типа, интерфейса связи |
RS-485 |
|
Логический протокол |
Modbus RTU 1 п рограмм ируемый адрес) |
|
Габаритные размеры, не более, мм - датчиков ДУУ2М - датчиков'ДУУб -EQB ? .............. |
145x2i5х( 130UL) 2I5.x145х(111 + L) 1 ГГ|\75\1 12 |
|
Масса, нс более, кг - датчика ДУУ2М • датчика ДУ У 6 -БСД4 |
12,0 7.5 0.4 |
|
Степень защиты оболочек по ГОСТ 14254-96 ■датчиков -блоков |
IP68 IP20 |
|
Средняя наработка на отказ, нс менее, ч |
50000 |
|
Срок-службы, не менее, лет |
8 |
Примечания:
* - величина погружения поплавка Нпогр;
**-высота поплавка Нп:
***...- конкретное значение погрешности измерений плотности и массы продукта, а также минимальный уровень остатка (в режиме хранения) и -значение дозы принимаемого (отпускаемого) продукта определяются в соответствии с методикой выполнения измерений (МВИ). разрабатываемой для конкретных условий..
Знак утверждения т ипа
наносится на лицевую панель блока уровнемера методом шелкографин и на титульный лист паспорта типографским методом.
Комплектность
|
Наименование |
Кол-во Примечание |
|
Уровнемер поплавковый ДУУ4МА |
1 Но заказу |
|
Руководство по эксплуатации* |
1 на партию (до |
|
пяти штук) | |
|
1 lacttopr ' 1 | |
|
Методика поверки i 1 | |
Поверка
осуществляется по документу У ИКР. 407631.004 МП «Уровнемеры поплавковые ДУУ4МЛ.
Методика поверки», утвержденному ФГУП «ВИИИМС» 19.12.2008 г.
,« Основное поверочное оборудование:
-лента измерительная Р30Н2К ГОСТ 7502-98;
-рулетка измерительная металлическая с грузом Р30Н2К i 'ОСТ 7502-98:
-термометр электронный лабораторный ЛТ-300, диапазон измеряемых температур от минус 50 до плюс 300 X, пределы допускаемой абсолютной погрешности в диапазоне температур от минус 5.0 до плюс 199,9 °C - ±0.05 X;
-калибратор электрических сигналов UPS-Ili, класс точности ±0,01 %:
- мановакууметр МВП-2,5 класс точности 0,02 ТУ 20-45-78;
- мая&метр: (пресс) избыточного давления грузогюршнсной МП-60 класс точности 0.02 ГОСТ 8291-83;
- камера температурная модели 3216/16 фирмы «Fcutron Klimasimulaikm GmbH» диапазон воспроизводимых температур от минус 70 до плюс 180 X.
Сведения о методах измерений
изложены в документе УНКР.407631,004 РЭ «Уровнемеры поплавковые ДУУ4МА. Руководство по эксплуатации».
Нормативные документы
1. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов.
Общие технические условия». ‘
2. ГОСТ 28725-90 «Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические требования и методы испытаний».
З. ТУ 4214-028-29421 521-07 «Уровнемеры поплавковые ДУУ4МА. Технические условия»
Рекомендации к применению
- при осуществлении торговли и товарообменных операций
Ил оговитель
ЗАО «.Альбатрос», ул. Немчинова, д. 12,
127434, г, Москва, Российская Федерация
Телефон/факс +7-495-921-41-73, +7-499-977-04-11.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел ./факс: (495)437-55-77/ 437-56-66;
E-mail: offiee(ft;vniims.ru, www.vniimg.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26,07.2013 г.
Заместит ель
Руководителя Федерального агентства по техническому регулированию и метрологии
Бодыгин
