Уровнемеры электронные переносные HERMetic UTImeter
| Номер в ГРСИ РФ: | РБ 03 07 0823 12 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Уровнемеры |
| Производитель / заявитель: | «ENRAF Tanksystem SA», Швейцария |
|
Описание типа РБ 03 07 0823 12 [2013-04-05]
rb-03-07-0823-12_2013-04-05.pdf
|
Скачать |
Уровнемеры электронные переносные HERMetic UTImeter (далее - уровнемеры) предназначены для измерения уровня и температуры продукта в резервуарах и емкостях, содержащих углеводородные, химические или другие жидкости, а также уровня раздела фаз продукта (подтоварной воды).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 0823 12 |
| Наименование | Уровнемеры электронные переносные HERMetic UTImeter |
| Год регистрации | 2012 |
| Номер сертификата | 8057 |
| Дата регистрации | 2012-08-30 |
| Срок действия | 2017-08-30 |
| Получатель сертификата | фирма "ENRAF TANKSYSTEM SA", Швейцария (CH) |
Производитель / Заявитель
фирма "ENRAF TANKSYSTEM SA"
Адрес: .
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП.МН 651-2013. |
Поверители
Скачать
|
Описание типа РБ 03 07 0823 12 [2013-04-05]
rb-03-07-0823-12_2013-04-05.pdf
|
Скачать |
Описание типа
Назначение
Уровнемеры электронные переносные HERMetic UTImeter (далее - уровнемеры) предназначены для измерения уровня и температуры продукта в резервуарах и емкостях, содержащих углеводородные, химические или другие жидкости, а также уровня раздела фаз продукта (подтоварной воды).
Область применения - предприятия химической и нефтяной промышленности, другие области деятельности.
Описание
Уровнемеры конструктивно выполнены в переносном варианте, устанавливаются на резервуарах на период проведения измерений уровня и температуры продукта и состоят из следующих основных элементов:
- электронный блок, включающий в себя кнопочную панель, жидкокристаллический индикатор, светодиод, зуммер;
- электронный зонд (чувствительный элемент), включающий в себя ультразвуковой датчик уровня жидкости, датчик температуры и датчик проводимости;
- лента измерительная из нержавеющей стали.
Принцип действия уровнемеров основан на поглощении измеряемой средой ультразвуковых колебаний. Ультразвуковой датчик уровня жидкости состоит из двух пьезокерамических плат и электронных схемы. Когда головка датчика погружается в непроводящую жидкость (нефть, бензин и т.п.), изменение излучаемого ультразвукового сигнала фиксируется приемным устройством, кодируется и посылается в электронный блок, который активирует постоянный сигнал зуммера. При погружении электронного зонда в жидкость, обладающей электропроводимостью (например, вода), ультразвуковой датчик уровня жидкости также определяет наличие жидкости, но одновременно с этим датчик проводимости определяет ее как воду. При этом соответствующие электронные схемы модулируют кодированный сигнал для генерирования электронным блоком прерывистого звукового сигнала. Измерение температуры осуществляется платиновым термопреобразователем сопротивления (далее - ПТС). ПТС находится в температурном=ад£ктроде, который заполнен пастой с высокой теплопроводностью. Электронный ^9к' пребот>азует полученный от ПТС сигнал и индицирует значение температуры на ЖКИ в градусЖ Цельсия.
Уровнемеры снабжены устройством очистки ленты, которое помогает жидкости сливаться обратно в резервуар при перемотке ленты.
Уровнемеры выполнены следующих модификаций: HERMetic UTImeter Otex, IIERMetic UTImeter Rtex, HERMetic UTImeter Gtex, HERMetic UTImeter Gtex2000.
Уровнемеры HERMetic UTImeter Otex имеют негерметичный корпус и устанавливаются на открытый люк резервуара.
Уровнемеры HERMetic UTImeter Rtex имеют негерметичный корпус и устанавливаются резервуар через адаптер с байонетным соединением.
Уровнемеры HERMetic UTImeter Gtex, HERMetic UTImeter Gtex2000 имеют герметичный корпус для работы с химическими и агрессивными средами под избыточным давлением до 0,03 МПа и устанавливаются в резервуар через адаптер с байонетным соединением.
Место нанесения поверительного клейма-наклейки указано в Приложении А.
Внешний вид уровнемеров приведен на рисунке 1.

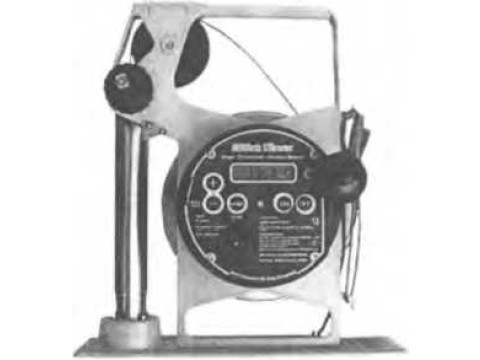

Рисунок 1 - Внешний вид уровнемеров электронных переносных HERMetic UTImeter (а - HERMetic UTImeter Otex; б - HERMetic UTImeter Rtex, в - HERMetic UTImeter Gtex, г - HERMetic UTImeter Gtex2000)
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики уровнемеров указаны в таблице 1.
Таблица 1
|
Наименование характеристики уровнемера |
Модели | |||
|
HERMetic UTImeter Otex |
HERMetic UTImeter Rtex |
HERMetic UTImeter Gtex |
HERMetic UTImeter Gtex2000 | |
|
Нижний предел измерения уровня, мм |
L | |||
|
Верхний предел измерения уровня, м |
15 (30, 35 по заказу) |
30 | ||
|
Пределы допускаемой абсолютной погрешности измерения границы раздела фаз, мм |
±2,0 | |||
|
Пределы допускаемой абсолютной погрешности ленты уровнемера, мм |
±1,5 | |||
|
Диапазон измерения температур измеряемой среды, °C |
от минус 40 до плюс 90 | |||
|
Пределы допускаемой абсолютной погрешности измерения температуры измеряемой среды, °C: - в диапазоне измерений температуры от 0 °C до 70 °C (включительно) - в диапазонах измерений температуры от минус 40 °C до 0 °C и от 70 °C до 90 °C |
±0,1 ±0,2 | |||
|
Номинальное напряжение питания постоянного тока, В |
9 | |||
|
Степень защиты оболочки по ГОСТ 14254-96: - электронный зонд - электронный блок |
IP68 IP65 | |||
|
Диапазон рабочих температур, °C |
от минус 20 до плюс 50 | |||
|
Масса, кг, не более |
3,5 |
4,4 |
3,7 |
6,7 |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию методом типографической печати.
Комплектность
Комплектность поставки уровнемеров определяется заказом в соответствии с технической документацией фирмы "ENRAF Tanksystem SA".
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы "ENRAF Tanksystem SA", Швейцария;
МП. МН 651-2013 "Уровнемеры электронные переносные HERMetic UTImeter. Методика поверки".
Заключение
Уровнемеры электронные переносные HERMetic UTImeter соответствуют требованиям документации фирмы "ENRAF Tanksystem SA", Швейцария. По результатам поверки выдается свидетельство о поверке и наносится знак поверки в виде клейма-наклейки на лицевую панель электронного блока.
Межповерочный интервал - не более 12 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский испытательный центр испытаний средств измерений и техники БелГИМ.
Республика Беларусь г. Минск, Старовиленский тракт, 93, Тел. (017)-334-98-13
Аттестат аккредитации № BY 112.02.1.0.0025
