Уровнемеры радарные 3300, 5300, 5400, 5600

Назначение

Уровнемеры радарные 3300, 5300, 5400, 5600 (далее - уровнемеры), в зависимости от исполнения, предназначены для измерения уровня жидкостей и/или сыпучих веществ, уровня границы раздела жидкостей, содержащихся в резервуарах различной формы.

Область применения - нефтяная, химическая промышленность и другие области хозяйственной деятельности.

Описание

Принцип действия уровнемеров модификаций 3300, 5300, 5400 основан на измерении длительности временных интервалов между импульсами, излучаемыми уровнемером, и отраженными от поверхности измеряемой среды.

Принцип действия уровнемера модификации 5600 основан на измерении разности частот непрерывного частотно модулированного сигнала в сантиметровом диапазоне радиоволн, излучаемого уровнемером, и отраженного от поверхности измеряемой среды.

Уровнемеры 3300, 5300, 5400 состоят из следующих функциональных блоков:

- приемо-передающего устройства с волноводом (3300, 5300) или с антенной (5400), формирующего, излучающего и принимающего радиочастотные импульсы;

- измерительного преобразователя, выполняющего измерение длительности временного интервала, пропорционального значению расстояния до поверхности среды.

Уровнемеры 5600 состоят из антенного блока и электронного преобразователя.

В состав всех модификаций уровнемеров может быть включен встроенный индикатор для отображения результатов измерений.

Уровнемеры изготавливают с различными типами волноводов и антенн.

Внешний вид уровнемеров приведен на рисунках 1-4.

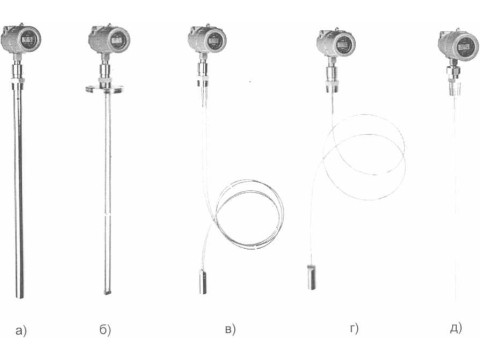

Рисунок 1 - Уровнемеры 3300 с различными волноводами: а) коаксиальным, б) жестким двухстержневым, в) гибким двухпроводным с грузом, г) жестким одностержневым, д) гибким однопроводным с грузом

а)             о)

Рисунок 2 - Уровнемеры 5300 с различными волноводами.

а) коаксиальным, б) жестким одностержневым, в) жестким двухстержневым, г) гибким однопроводным с грузом, д) гибким двухпроводным с грузом

Рисунок 3 - Уровнемер 5300

Рисунок 4 - Уровнемеры 5600 с различными антеннами:

а) с уплотнением, б) конической, в) параболической

Уровнемеры модификации 3300 имеют следующие исполнения:

3301 - применяется для измерения уровня жидкостей или уровня границы раздела жидкостей при условии полного погружения волновода в жидкость;

3302 - применяется для измерения уровня жидкостей и уровня границы раздела жидкостей.

Уровнемеры модификации 5300 имеют следующие исполнения:

5301 - применяется для измерения уровня жидкостей или уровня границы раздела жидкостей при условии полного погружения волновода в жидкость;

5302 - применяется для измерения уровня жидкостей и уровня границы раздела жидкостей;

5303 - применяется для измерения уровня твердых сыпучих гранулированных и порошкообразных веществ.

Уровнемеры модификации 5400 предназначены для измерения уровня жидких, вязких, парящих, неоднородных, выпадающих в осадок, взрывоопасных веществ, уровня сыпучих кусковых материалов с размером гранул до 10 мм, и имеют следующие исполнения:

5401 - применяется в резервуарах, где возможно образование пены, пара, и колебания измеряемой среды;

5402 - применяется в резервуарах, оборудованных патрубками или байпасными трубами.

Уровнемеры модификации 5600 (исполнение 5601) применяется дл^й$ййЙ0Й1ия уровня жидкости (в том числе нефти и нефтепродуктов) и сыпучих веществу (Jj)

|| [Государственный реестр!

II I средств измерений / I

\\ \ Республики Беларусь] п

Л ИСТ 3 ИЗ 7                                            \Для документов/ //

Измеренные данные могут быть переданы в систему верхнего уровня по интерфейсам (4-20) мА с коммуникацией по протоколу HART, по протоколам Modbus, FOUNDATION fieldbus.

Алгоритм, реализующий функции расчета измеряемых величин , и их преобразование в значение выходного сигнала постоянного тока, а также вывод данных на индикатор и через цифровые интерфейсы, выполнен на микросхеме ROM и использованием маски (микрошаблона). Программное обеспечение, встроенное в микросхему, является не изменяемым и не считываемым.

Место нанесения на уровнемер знака поверки в виде клейма-наклейки указано в приложении к описанию типа.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики уровнемеров приведены в таблице 1.

Таблица 1

Продолжение таблицы 1

измеряемой среды, 105 Па:

Знак утверждения типа

Знак Утверждения типа наносится на титульный лист руководства по эксплуатации методом компьютерной графики.

Комплектность

I

Комплект поставки уровнемера указан в таблице 4.

Таблица 4

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы "Rosemount Tank Radar АВ", Швеция, компании "Emerson Process Management", США.

СТБ 8047-2015 "Система обеспечения единства измерений Республики Беларусь. Уровнемеры автоматические. Методика поверки".

Заключение

I

Уровнемеры радарные 3300, 5300, 5400, 5600 соответствуют требованиям документации фирмы "Rosemount Tank Radar АВ", Швеция, компании "Emerson Process Management", США, техническим регламентам ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах", ТР ТС 020/20112011 "Электромагнитная совместимость технических средств", ТР ТС 004/2011 "О безопасности низковольтного оборудования" (сертификаты соответствия требованиям ТР ТС 012/2011 № ТС RU С-БЕ.ГБ05.В.00537 серия RU номер 0111841, срок действия - до 08.05.2019, № ТС RU С-БЕ.ГБ05.В.01030 серия RU номер 0249684, срок действия - до 18.03.2020; сертификат соответствия уровнемеров радарнйх 3300, 5300, 5400 требованиям ТР ТС 020/2011 № ТС RU C-US.AB72.B.00963 серия RU f - до 27.08.2019; сертификат соответствия уровнемеров ТР ТС 020/2011 и ТР ТС 004/2011 № ТС RU C-US.AE 0119310, срок действия - до 07.08.2019).

омер 0119354, сро йствия радарных 560 72.В.00919

Для документов

ям р

Государственный реестр

средств измерений Республики Беларусь

Лист 5 из 7

I

Межповерочный интервал - не более 24 месяцев (при применении в сфере законодательной метрологии).
