Осциллографы цифровые запоминающие серии UTB-TREND

Назначение

Осциллографы цифровые запоминающие серии UTB-TREND (далее - осциллографы), в зависимости от модификации, предназначены для исследования формы электрических сигналов в реальном масштабе времени, а также для измерения силы постоянного и переменного тока, напряжения постоянного и переменного тока, сопротивления постоянному тока, электрической емкости.

Область применения - производство, эксплуатация, ремонт и наладка радиоэлектронной аппаратуры.

Описание

Каждый осциллограф выполнен в виде моноблока и является многофункциональным средством измерений электрических параметров сигналов.

Принцип действия осциллографов основан на аналого-цифровом преобразовании входного сигнала с последующей его цифровой обработкой. Встроенный микропроцессор обеспечивает диалоговое управление работой прибора, задает режимы функционирования, выводит на экран осциллографов изображение сигнала и результаты измерений. Встроенный USB-порт позволяет легко подключить и синхронизировать осциллограф с компьютером.

Осциллографы имеют три модификации:

- UTB-TREND 722-300-9 - базовая модель типа;

- UTB-TREND 712-200-4 (исполнения - UTB-TREND 711-025-1, UTB-TREND 712-050-2, UTB-TREND 712-080-3) - портативный осциллограф, имеет аккумуляторную батарею, может использоваться как мультиметр;

- UTB-TREND 724-300-8 (исполнения - UTB-TREND 722-050-5, UTB-TREND 722-100-6, UTB-TREND 722-200-7) - четырехканальный осциллограф (исполнения - двухканальные).

Схема с указанием мест нанесения поверительного клейма-наклейки приведена^^ВДо^.-нии А к описанию типа.                                                       /U>z ""'Хи

Внешний вид осциллографов представлен на рисунке 1.

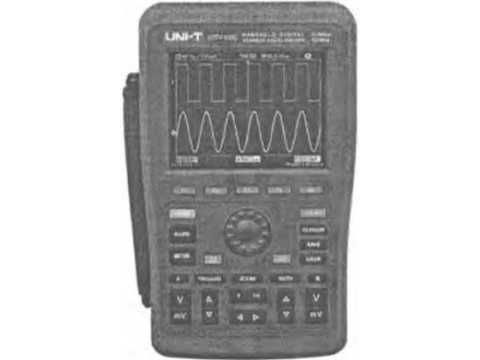

UTB-TREND 712-200-4

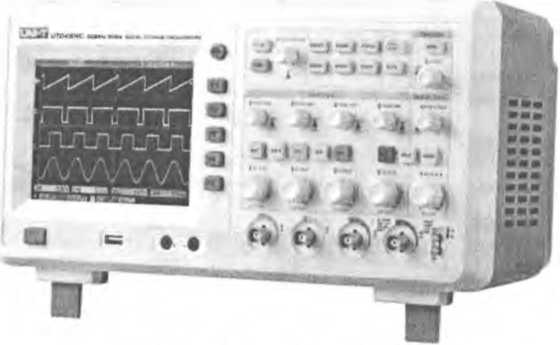

UTB-TREND 724-300-8

UTB-TREND 722-300-9

Рисунок 1. Внешний вид осциллографов цифровых запоминающих серии UTB-TREND

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики осциллографов приведены в Приложении Б к настоящему Описанию типа.

Знак утверждения типа

Знак утверждения типа наносится на эксплуатационную документацию методом типографической печати.

Комплектность

Комплектность поставки осциллографов определяется заказом в соответствии с технической документацией фирмы «Uni-Trend Technology (Hong Kong) Limited» (Китай).

Минимальная базовая комплектация осциллографов:

- осциллограф цифровой запоминающий серии UTB-TREND              -1 шт.;

- стандартный шнур питания                                             -1шт.;

- пассивный пробник 1,2 м                                                -1 шт.;

- руководство по эксплуатации                                            -1 экз.;

- методика поверки                                                           -1 экз.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы «Uni-Trend Technology (Hong Kong) Limited» (Китай).

ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия".

МРБ МП.2496-2015 "Осциллографы цифровые запоминающие серии UTB-TREND. Методика поверки".

Заключение

Осциллографы цифровые запоминающие серии UTB-TREND соответствуют документации фирмы «Uni-Trend Technology (Hong Kong) Limited» (Китай), ГОСТ 22261-94.

Межповерочный интервал - не более 12 месяцев, для осциллографов, предназначенных для применения, либо применяемых в сфере законодательной метрологии.

Научно-исследовательский центр БелГИМ

г. Минск, Старовиленский тракт, 93, тел. 334-98-13

Аттестат аккредитации № BY 112.02.1.0.0025
