Осциллографы цифровые С8-47/1

Назначение

Осциллографы цифровые С8-47/1 (далее - осциллографы) предназначены для исследования и измерения параметров периодических электрических сигналов в полосе частот от 0 до 100 МГц и однократных сигналов в полосе частот до 10 МГц.

Осциллографы имеют два канала вертикального отклонения.

Область применения осциллографов: ремонт, наладка, техническое обслуживание различных электронных приборов и узлов автоматики, вычислительной техники и связи, разработка сложной электронной техники, научные исследования, в различных областях хозяйственной деятельности.

Описание

Принцип работы осциллографов основан на цифровой обработке исследуемых сигналов аналого-цифровым преобразователем (АЦП), запоминанием результатов и последующим выводом осциллограмм на цветной жидкокристаллический экран (далее -ЖКЭ).

Осциллографы обеспечивают цифровое запоминание, цифровое измерение в диапазоне амплитуд от 2 мВ до 300 В и временных интервалов от 2 нс до 50 с, автоматическую установку размеров изображения, автоматическое измерение амплитудно-временных параметров входного сигнала с выводом результата измерения на ЖКЭ.

Осциллографы имеют блочно-функциональную конструкцию и состоят из цветного ЖКЭ и 3-х печатных плат:

- модуля основного;

- блока управления;

- блока питания.

В основе конструкции лежит металлическое шасси.

Печатные платы и ЖКЭ закреплены на шасси и закрыты металлическим экраном.

Вся эта конструкция помещена в пластмассовый корпус.

Органы коммутации, установленные на плате блока управления, выведены на переднюю панель осциллографа и имеют свою маркировку.

Разъем подключения сети расположен сбоку слева, а выключатель сети расположен над ним в верхней части осциллографа.

Осциллографы содержат следующие основные составные части:

- блок управления;

- аттенюатор-усилитель канала 1;

- аттенюатор-усилитель канала 2;

- АЦП канала 1;

- АЦП канала 2;

- процессорный модуль;

- программируемая логическая интегральная схема (ПЛИС);

- контроллер ЖКЭ;

- калибратор;

- блок питания;

- ЖКЭ.

Исследуемые сигналы подаются на входы двух каналов вертикального отклонения, где, в зависимости от величины входного сигнала, осуществляется его усиление или ослабление с тем, чтобы на входы последующих АЦП подавались нормированные сигналы.

В АЦП сигналы преобразуются в цифровые коды с выбранной частотой дискретизации и сохраняются в ОЗУ. В зависимости от выбранного оператором режима работы производится обработка цифровых кодов и вывод результатов на ЖКЭ.

Обработка манипуляций органами управления осциллографом осуществляется с помощью ПЛИС, а все преобразования входных сигналов и взаимодействие всех узлов осуществляет основной процессорный модуль.

Для частотной компенсации делителей 1:10 имеется встроенный калибратор.

Блок питания служит для получения ряда напряжений постоянного тока, необходимых для работы всех узлов осциллографа.

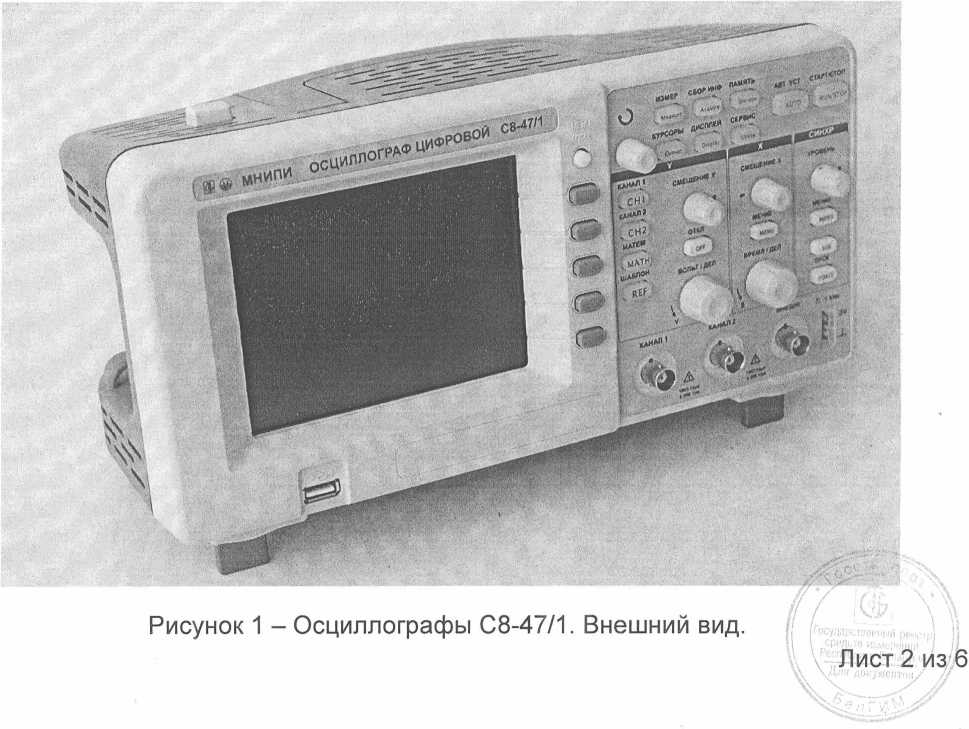

Внешний вид осциллографа приведен на рисунке 1.

Место нанесения знака поверки (клейма-наклейки) показано в приложении А, рисунок А1; места нанесения клейма поверителя и клейма ОТК (нижние передние ножки осциллографа) показаны в приложении А, рисунок А2.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1. Размеры рабочей части ЖК экрана:

- по диагонали

145 мм; 320x234 пиксел.

2.

- разрешающая способность

2. Количество каналов

3. Диапазон коэффициентов отклонения             от 0,002 до 10 В/дел.

4. Время нарастания переходной характеристики (ПХ) каналов вертикального отклонения не более 3,5 нс.

5. Параметры входов каналов вертикального отклонения при непосредственном входе:

- входное активное сопротивление                   (1,0±0,02) МОм;

- входная емкость                                   (18±3) пФ

6. Допускаемый размах суммарного значения постоянного и переменного напряжения при открытом и закрытом входах каждого канала вертикального отклонения не более 300 В пикового значения.

7. Диапазон коэффициентов развертки              от 2 нс/дел до 50 с/дел.

8. Пределы допускаемой основной погрешности при измерении напряжения между курсорами <5ф, мВ, и 8и2, мВ (В), определяются по формулам:

- при коэффициентах вертикального отклонения 2 и 5 мВ/дел

8т = + (Q,U3U + 0,1С/„+1л/В),

где Un - значение коэффициента вертикального отклонения, мВ;

U - значение измеряемого напряжения, мВ;

- при коэффициентах вертикального отклонения от 10 мВ/дел до 10 В/дел 8и2 = ±(0,02С7 + Q,lUn+1 мВ).

9. Пределы допускаемой основной погрешности при измерении временных интервалов между курсорами, а также автоматических измерений частоты и периода (Зт, %) при коэффициентах развертки от 2 нс/дел до 50 с/дел определяются по формуле

е                     ТП .

8т = ± 0 + у) >

где Тп = 10-Кразв - длительность развертки, с;

Т        - длительность измеряемого интервала, с;

Кразв - коэффициент развертки, с/дел.

10. Режимы запуска развертки автоматический, ждущий, однократный.

11. Осциллографы обеспечивают внутреннюю синхронизацию по каналу 1 или каналу 2, внешнюю синхронизацию и синхронизацию от сети.

12. Диапазон частот внешней и внутренней синхронизации от 0,1 Гц до 100 МГц.

Уровни сигнала при внутренней синхронизации - в диапазоне частот от 0,1 Гц до 25 МГц

от 0,3 до 6 дел;

от 1 до 6 дел.

от 0,2 до 5 В.

(1,0±0,02) МОм;

25 пФ.

- в диапазоне частот от 25 до 100 МГц Уровни сигнала при внешней синхронизации 13. Параметры входа внешней синхронизации: - входное активное сопротивление

- входная емкость, не более

14. Осциллографы обеспечивают следующие виды цифровых измерений:

14.1. Измерение напряжения между курсорами;

14.2. Измерение временных интервалов между курсорами;

14.3. Автоматический режим измерений:

- наибольшего положительного пика для всей формы сигнала в пределах экрана;

- наименьшего отрицательного пика для всей формы сигнала в пределах экрана;

- размаха сигнала от пика до пика в пределах экрана;

- максимального значения амплитуды прямоугольного сигнала;

- минимального значения амплитуды прямоугольного сигнала;

- амплитудного значения сигнала;

- среднего значения напряжения за период сигнала;

- среднеквадратичного напряжения для всей формы сигнала в пределах экрана;

- положительного выброса сигнала;

- отрицательного выброса сигнала;

- первого полного периода входного сигнала;

- частоты входного сигнала;

- времени нарастания первого после синхронизации импульса входного сигнала;

- времени спада первого после синхронизации импульса входного сигнала;

- длительности первого положительного импульса входного сигнала;

- длительности первого отрицательного импульса входного сигнала;

- отношения длительности положительного импульса к периоду;

- отношения длительности отрицательного импульса к периоду;

- задержки между фронтами сигналов 1 и 2;

- задержки между спадами сигналов 1 и 2;

- разности фаз между фронтами сигналов 1 и 2;

- разности фаз между спадами сигналов 1 и 2.

15. Питание от сети переменного тока напряжением

(230±23) В, частотой 50 Гц.

50 В А.

303x131,5x159 мм.

3,0 кг.

от плюс 10 °C до плюс 40 °C.

16. Потребляемая мощность, не более

17. Габаритные размеры, не более

18. Масса осциллографа, не более

19. Диапазон температур рабочих условий применения

Знак утверждения типа

Знак утверждения типа наносится на переднюю панель осциллографа методом офсетной печати и на титульные листы эксплуатационной документации типографским способом.

Комплектность

1 Осциллограф цифровой С8-47/1

1

1

1

1

шт.

шт.

шт.

шт.

2 Комплект ЗИП

3 Руководство по эксплуатации

4 Методика поверки

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 12.2.091-2002 "Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования".

ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия".

ТУ BY 100039847.130-2015 "Осциллограф цифровой С8-47/1. Технические условия".

МРБ МП.2552-2015 (УШЯИ.411161.060 МП) "Осциллограф цифровой С8-47/1. Методика поверки".

Заключение

Осциллографы цифровые С8-47/1 соответствуют требованиям ГОСТ 22261-94, ГОСТ 12.2.091-2002, ТУ BY 100039847.130-2015, ТР ТС 004/2011, ТР ТС 020/2011 (декларация о соответствии № ТС BY/112 11.01. ТР004 003 14190 от 20.10.2015, срок действия - до 19.10.2020).

Межповерочный интервал - не более 12 месяцев (для осциллографов, предназначенных для применения в сфере законодательной метрологии).
