Весы торговые ВЭТН-15

Номер в ГРСИ РФ:	РБ 03 02 5467 14
Раздел:	Средства измерений массы [2]
Категория:	Весы
Производитель / заявитель:	Производственное подразделение «ЗАВОД ЭТАЛОН» БелГИСС, г. Минск,

Скачать

Описание типа РБ 03 02 5467 14 [2014-10-03]

rb-03-02-5467-14_2014-10-03.pdf

Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Весы торговые ВЭТН-15 (далее - весы) предназначены для статического взвешивания различных грузов при непосредственном отпуске товаров покупателям.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 02 5467 14
Наименование	Весы торговые ВЭТН-15
Год регистрации	2014
Номер сертификата	9617
Дата регистрации	2015-01-29
Срок действия	2019-07-29
Получатель сертификата	Филиал "ЗАВОД ЭТАЛОН" БелГИСС, г. Минск, Республика Беларусь (BY)

Производитель / Заявитель

Филиал "ЗАВОД ЭТАЛОН" БелГИСС

Адрес: 220053, г. Минск, ул. Новаторская, 2а

Контакты: тел./факс (017)237-27-88

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится по ГОСТ OIML R 76-1-2011.

Поверители

Скачать

Описание типа РБ 03 02 5467 14 [2014-10-03]

rb-03-02-5467-14_2014-10-03.pdf

Скачать

Описание типа

Назначение Описание Знак утверждения типа Комплектность ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ Заключение

Назначение

Область применения - предприятия торговли.

Описание

Конструктивно весы состоят из грузоприемной платформы, тензометрического датчика типа CZL601 производства компании “DongGuan South China Sea Electronic CO.LTD” (Китай) и индикаторной стойки.

Принцип действия весов основан на преобразовании силы тяжести взвешиваемого груза тензорезисторным датчиком в электрический сигнал, с последующим его преобразованием в цифровой сигнал. После программной обработки цифрового сигнала результат измерения массы отображается на табло индикатора массы.

Весы работают от сети переменного тока и от встроенной аккумуляторной батареи.

Весы выпускают в двух вариантах исполнения индикаторной стойки:

ВЭТН-15 - с тремя семисегментными цифровыми индикаторами;

ВЭТН15с - с одним двустрочным символьным индикатором.

В весах предусмотрены следующие устройства и функции:

- устройство первоначальной установки на нуль;

- полуавтоматическое устройство установки нуля;

- устройство слежения за нулем;

- устройство выборки массы тары;

- функция вычисления стоимости товара по массе и цене;

- функция запоминания в энергонезависимой памяти цены товаров;

- функция вычисления суммарной стоимости взвешиваемых товаров суммирование цены нескольких товаров.

Весы могут работать в составе электронных комплексов. Для связи с внешними устройствами весы имеют последовательный интерфейс RS232.

Идентификация и защита метрологически значимой части встроенного программного обеспечения (ПО) производится с помощью отображаемого при включении весов значения версии ПО и контрольного числа, пломбирования весов. Сведения об данных программного обеспечения приведены в таблице 1.

Лист 1 из 5

Наименование программного обеспечения	Номер версии программного обеспечения	Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)	Алгоритм вычисления цифрового идентификатора программного обеспечения
Программа торговых весов	VEr 1.0	375Е	Алгоритм CRC-16 со скрытым полиномом

Вход в режим калибровки весов осуществляется с использованием кнопки, расположенной под грузоприемной платформой весов и закрытой крышкой с пломбировочной чашкой для клейма поверителя. Схема пломбировки весов от несанкционированного доступа с указанием места нанесения оттиска знака поверки и знака поверки в виде клейма-наклейки приведена в Приложении А.

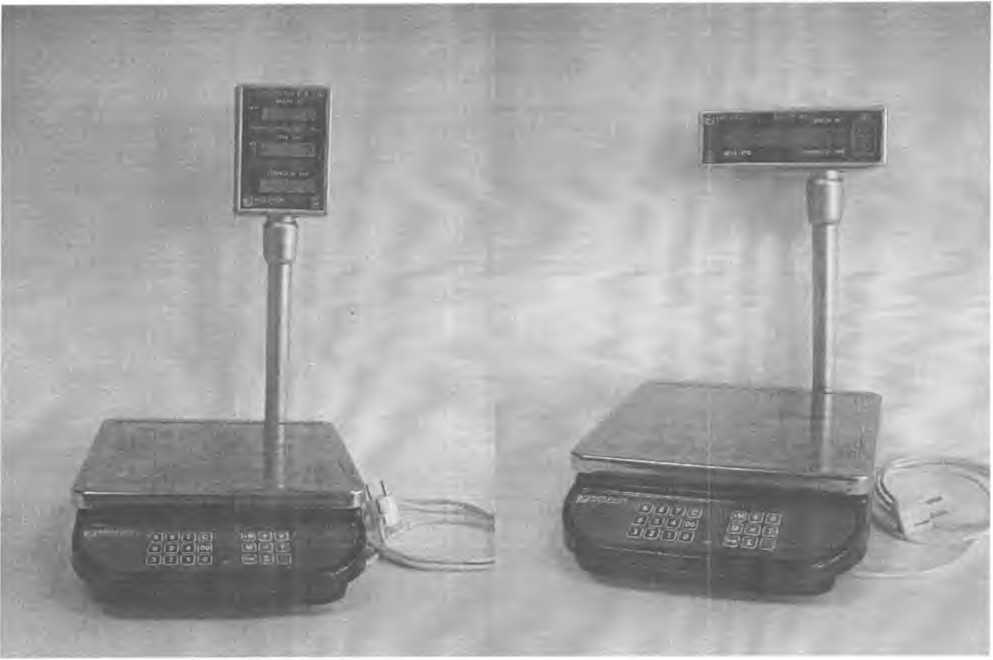

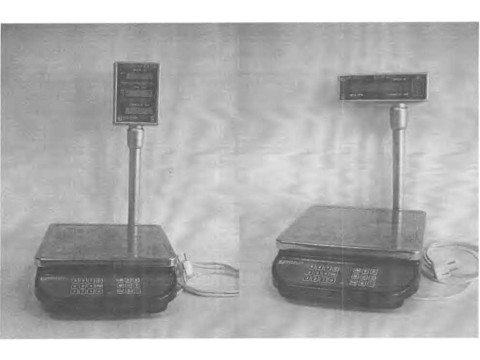

Общий вид торговых весов ВЭТН-15 с двумя вариантами исполнения индикаторной стойки приведен на рисунке 1.

Рисунок 1 - Общий вид весов

ВЭТН-15

ВЭТН-15С

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические данные весов ВЭТН-15 указаны в таблице 2. Таблица 2

Наименованиепараметра	Значение параметра
Класс точности по ГОСТ OIML R76-1-2011	_______Q1D_______
Класс защиты от поражения электрическим током ГОСТ 12.2.007.0-75	I
Максимальная нагрузка, кг:	15,0
Минимальная нагрузка, кг:	0,04
Действительная цена деления шкалы (d) и поверочный интервал весов(е), г, в интервалах взвешивания: от 0,040 кг до 6,000 кг вкл. св 6,000 кг до 15,000 кг вкл.	2 5
Пределы допускаемой погрешности, г, в интервалах взвешивания: От 0,040 кг. до 1,000 кг. вкл. Св. 1,000 кг. до 4,000 кг. вкл. Св. 4,000 кг. до 6,000 кг. вкл. Св. 6,000 кг. до 10,000 кг. вкл. Св. 10,000 кг. до 15,000 кг. вкл.	± 1,0 ± 2,0 ± 3,0 ± 5,0 ± 7,5
Диапазон выборки массы тары, кг	от 0,040 до 5,0
Порог чувствительности, е, не менее	1,4
Погрешность установки на нуль, не более	± 0,25е
Время установки показаний при взвешивании, с, не более	3
Параметры электрического питания: - от сети переменного тока напряжением, В частотой, Гц - от встроенной аккумуляторной батареи напряжением, В	от 195,5 до 253 от 49 до 51 от 5,6 до 6,5
Потребляемая мощность весов, В А, не более	20
Время непрерывной работы весов, ч, не менее	16
Габаритные размеры, мм, не более	310x530x380
Масса весов, кг, не более	6,6
Степень защиты оболочки по ГОСТ 14254	IP 20
Условия эксплуатации: - диапазон температуры окружающего воздуха, оС - относительная влажность воздуха, %, не более	от 0 до плюс 40 95% при температуре 25 оС
Версия встроенного программного обеспечения (ПО)	VEr 1.0
Максимально допустимые погрешности в период эксплуатации весов устанавливаются в два раза больше, чем при поверке

Знак утверждения типа

Знак утверждения типа наносят типографским способом на панель индикации согласно КД и на титульный лист руководства по эксплуатации.

Комплектность

Наименование	Кол, шт.
Весы торговые ВЭТН-15*	1
Руководство по эксплуатации	1
Упаковка	1
* Примечание: Весы комплектуются тензометрическим датчиком типа CZL601
