Весы автомобильные М8200А

Назначение

Весы автомобильные М8200А (далее - весы) предназначены для статического измерения массы автомобилей и автопоездов.

Описание

Принцип действия весов заключается в преобразовании нагрузки в электрический аналоговый сигнал с последующим его преобразованием в цифровой код и выводом результатов измерений на устройства для их отображения и/или регистрации.

Весы состоят из грузоприемного устройства (далее - ГПУ), включающего одну или несколько платформ, весоизмерительных тензорезисторных датчиков (далее - датчик), индикатора. В качестве индикатора используется прибор весоизмерительный Микросим-06, Госре-естр № 25939-08, производства ООО НПП “Метра». В случае использования цифровых датчиков прикладываемая нагрузка преобразуется в цифровой сигнал аналого-цифровым преобразователем, встроенным в сами датчики.

В весах предусмотрены следующие основные устройства и функции:

- полуавтоматическое устройство установки нуля ±10 % Мах (Т.2.7.2.2 ГОСТ Р 53228-2008);

- устройство первоначальной установки нуля ± 2 % Мах (Т.2.7.2.4 ГОСТ Р 53228-2008);

- устройство слежения за нулем ± 2 % Мах (Т.2.7.3 ГОСТ Р 53228-2008);

- устройство выборки массы тары (Т.2.7.4 ГОСТ Р 53228-2008);

- вывод на дисплей значения массы “брутто”, “нетто“, тары.

В весах применяются весоизмерительные тензорезисторные датчики типа:

- “ С ” производства фирмы “Hettinger Baldwin Messtechnik”, Германия, зарегистрирован в Государственном реестре средств измерений под № 20784-07;

- “740 DMet” производства фирмы «Tecnicas de Electronica у Automatismos, S.A.», Испания, зарегистрирован в Государственном реестре средств измерений под № 50098-12

- “740” производства фирмы «Tecnicas de Electronica у Automatismos, S.A.», Испания, зарегистрирован в Государственном реестре средств измерений под № 50842-12.

Модификации весов имеют обозначения вида М8200А-[1]-[2]-[3], расшифровка обозначений приведена в таблице 1, а общий вид ГПУ приведен на рисунке 1. Таблица 1

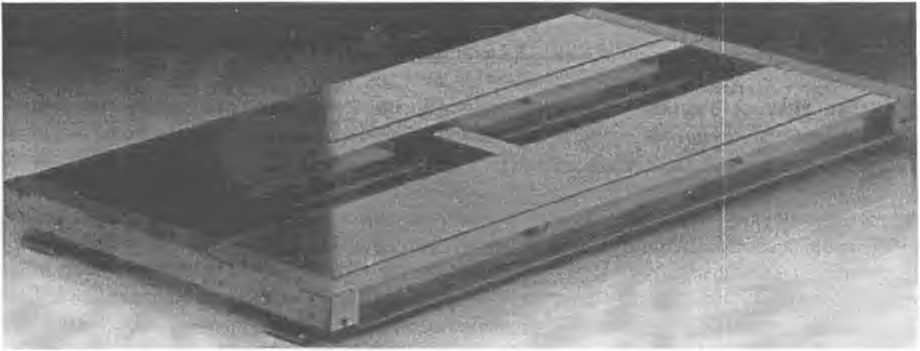

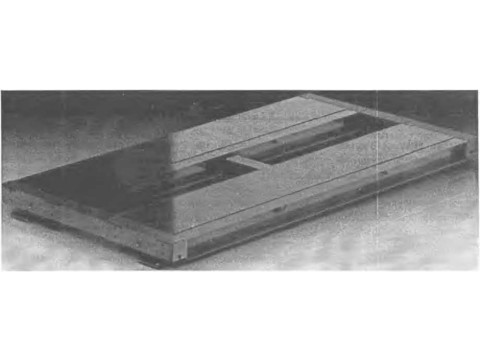

Рисунок 1 Общий вид весов автомобильных М8200А

Весы поставляются с интерфейсом RS-232, RS-485, RS-422 для стыковки с персональным компьютером.

На ГПУ весов прикрепляется табличка, содержащая следующую информацию:

- наименование или товарный знак предприятия-изготовителя;

- условное обозначение весов;

- номер весов по системе нумерации предприятия-изготовителя;

- класс точности;

- значение Мах;

- значение Min;

- значение end;

- знак утверждения типа средств измерений;

- год изготовления.

Идентификация и защита метрологически значимой части встроенного программного обеспечения (ПО) весов, а также параметров калибровки (юстировки) от воздействий производится с помощью пломбирования индикатора весов, отображения при включении весов значений версии ПО и контрольной суммы блоков параметров калибровки (электронное клеймо), а в случае модификаций с компьютерным ПО - программно, с использованием электронного ключа защиты и электронного клейма.

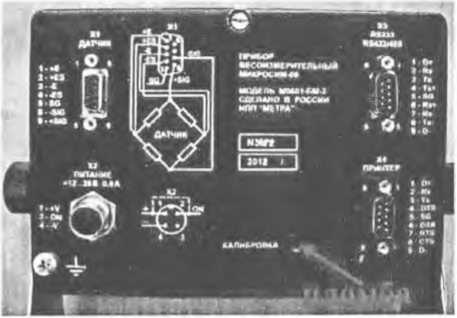

Рисунок 2 Общий вид и место пломбирования Микросим 06

Программное обеспечение

Внутренняя логическая структура встроенного ПО состоит из независимых функциональных модулей. Работа программных модулей, непосредственно связанных с вычислением веса, в основном сводится к дискретизации цифрового кода, полученного от АЦП, преобразованию его в весовые данные в соответствии с параметрами весов и отслеживанию дополнительных условий валидности этих данных, таких как границы допустимых значений, стабильность веса, функции автонуля и другим.

Другая группа модулей, таких как модули обслуживания индикации, клавиатуры, часов реального времени, поддержки периферийных устройств, протоколов обмена, драйверов принтера и форм печати, основных и дополнительных меню, выполняет сервисные функции и не участвует в вычислении весовых данных.

Сведения об идентификационных данных программного обеспечения приведены в таблице 2

Таблица 2

Программное обеспечение приборов “Микросим 06” идентифицируется номером версии в формате 5.XX, где:

- XX - номер версии сервисного ПО, не участвующего в вычислении веса (метрологически не значимая часть ПО). Данный номер версии может изменяться в диапазоне от 00 до 99.

Программное обеспечение для компьютера в модификациях весов на цифровых датчиках 740DMET идентифицируется:

- наименованием головного программного модуля ASNET.EXE с номером версии в формате З.Х.Х.Х, где Х.Х.Х - номер версии сервисного ПО, не участвующего в вычислении веса (метрологически не значимая часть ПО). Данный номер версии может изменяться в диапазоне от 6.0.0 до 9.9.9.

- наименованием метрологически значимой части (модуля ScaleLib.dll) с номером версии в формате 1.2.0.1.

Контрольное число и пломбирование в достаточной мере защищают метрологическую часть ПО весов от преднамеренных и непреднамеренных изменений в соответствии с уровнем «С» по МИ 3286-2010.

Технические характеристики

- значение максимальной нагрузки (Мах), минимальной нагрузки (Min), действительной цены деления (d), поверочного деления (е), интервалов взвешивания и пределов допускаемой погрешности при поверке в интервалах взвешивания, в зависимости от модификации, приведены в таблице 3.

Таблица 3

Пределы допускаемой погрешности в эксплуатации (у пользователя) равны удвоенному значению пределов допускаемой погрешности при поверке.

- класс точности по ГОСТ Р 53228-2008.....................................................средний (III)

- диапазон выборки массы тары, кг ...................................................от 0 до 100% Мах

- температурный диапазон весов, °C.......................................от минус 30 до плюс 40

- температурный диапазон весов при установке индикатора в отдельном отапливаемом помещении и для ГПУ с тензодатчиками типа «С 16»...................от минус 50 до плюс 50

- температурный диапазон весов в модификациях со значением (п) равным 4000

при установке в закрытых помещениях с соответствующей защитой от атмосферных воздействий, °C.......................  от минус 10 до плюс 40

- относительная влажность, не более..................................85% при температуре 40 °C

- электрическое питание сети переменного тока: - напряжением, В.......................................................................................220* Ц

- частотой, Гц

-габаритные размеры грузоприемного устройства весов, м, не более:

- число платформ в грузоприемном устройстве....................................от 1 до 6

- масса весов, т, не более:

- время выхода на режим работы, мин., не более

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и фотохимическим способом на табличку, прикрепленную на корпусе весов.

Комплектность

Весы........................................................................................1 комплект

Руководство по эксплуатации ..................................................................................1 экз.

Поверка

осуществляется ПО ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»

Основное поверочное средство - гири класса точности Mi по ГОСТ 7328-2001.

Сведения о методах измерений

Методы измерений приведены в разделе 16 документа «Весы автомобильные М8200А.

Руководство по эксплуатации».

Нормативные документы

ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»

ГОСТ 8. 021-2005 «Государственная поверочная схема для средств измерений массы»

Рекомендации к применению

Осуществление торговли и товарообменных операций.
