Весы лабораторные электронные ВЛТЭ
| Номер в ГРСИ РФ: | РБ 03 02 5712 15 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Весы |
| Производитель / заявитель: | ООО «НПП Госметр», г. Санкт-Петербург |
|
Описание типа РБ 03 02 5712 15 [2015-08-10]
rb-03-02-5712-15_2015-08-10.pdf
|
Скачать |
Весы лабораторные электронные ВЛТЭ (далее - весы) предназначены для статического измерения массы.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 5712 15 |
| Наименование | Весы лабораторные электронные ВЛТЭ |
| Год регистрации | 2015 |
| Номер сертификата | 9785 |
| Дата регистрации | 2015-06-03 |
| Срок действия | 2019-10-31 |
| Получатель сертификата | ООО "НПП "Госметр", г. Санкт-Петербург, Россия (RU) |
Производитель / Заявитель
ООО "НПП "Госметр"
Адрес: 190020, г. Санкт-Петербург, Рижский пр., д.58, литера Б, пом. 14-Н
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по приложению ДА ГОСТ OIML R 76-1-2011 и документу НПП0.005.005 РЭ (2014 г.). |
| Признание поверки | Первичная при выпуске из производства: Тест-Санкт-Петербург (номер реестра - №019, шифр поверительного клейма - СП) при условии калибровки весов на широте г. Минска с указанием в их паспорте значения ускорения свободного падения g (НТК №06-15). |
Поверители
Скачать
|
Описание типа РБ 03 02 5712 15 [2015-08-10]
rb-03-02-5712-15_2015-08-10.pdf
|
Скачать |
Описание типа
Назначение
Весы лабораторные электронные ВЛТЭ (далее - весы) предназначены для статического измерения массы.
Описание
Принцип действия весов основан на преобразовании действующей на весы силовой нагрузки, создаваемой взвешиваемым объектом, в деформацию упругого элемента весоизмерительного датчика, на котором нанесены тензорезисторы. Деформация упругого элемента вызывает изменение электрического сопротивления тензорезисторов, преобразуемого в аналоговый электрический сигнал. Электрический сигнал, пропорциональный массе взвешиваемого объекта, поступает на вход вторичного преобразователя для обработки и индикации результатов измерений.
Весы состоят из весоизмерительного датчика, индикатора, грузоприемного и грузопередающего устройств. Грузоприемное устройство состоит из грузоприемной платформы (металлической чашки) и держателя платформы. Грузопередающее устройство состоит из направляющих, обеспечивающих вертикальное воздействие на датчик.
Индикатор обеспечивает электрическое питание датчика, аналого-цифровое преобразование его сигнала, обработку и индикацию результатов измерений.
Весы выпускаются в модификациях: ВЛТЭ-150С, ВЛТЭ-21 ОС, ВЛТЭ-210/510С, ВЛТЭ-310С, ВЛТЭ-510С - весы с автоматическим устройством юстировки чувствительности встроенным грузом; ВЛТЭ-150Т, ВЛТЭ-210Т, ВЛТЭ-310Т, ВЛТЭ-510Т - весы с полуавтоматическим устройством юстировки чувствительности встроенным грузом; ВЛТЭ-510, ВЛТЭ-1100, ВЛТЭ-1100Т, ВЛТЭ-2100, ВЛТЭ-2100Т, ВЛТЭ-2100/5100, ВЛТЭ-5100, ВЛТЭ-6100 - весы с полуавтоматическим устройством юстировки чувствительности внешней гирей. Модификации различаются максимальной и минимальной нагрузками, действительной ценой деления и габаритными размерами.
Весы модификаций ВЛТЭ-210/5 ЮС и ВЛТЭ-2100/5100 позволяют производить измерение массы в одном из выбираемых при включении диапазонов взвешивания (Д1 или Д2).
Весы оснащены устройствами, приведенными в таблице 1.
Таблица 1
|
Устройства |
Ссылка на пункт ГОСТ OIMLR 76-1-2011 |
|
Устройство первоначальной установки нуля |
Т.2.7.2.4 |
|
Полуавтоматическое устройством установки нуля |
Т.2.7.2.2 |
|
Устройство слежения за нулем |
Т.2.7.3 |
|
Устройство выборки массы тары |
Т.2.7.4 |
|
Автоматическое (весы модификаций ВЛТЭ-хххС) и полуавтоматическое устройство юстировки чувствительности |
4.1.2.5 |
|
Несбрасываемый счетчик для полуавтоматического устройства юстировки чувствительности внешней гирей |
4.1.2.4 |
|
Устройство установки весов по уровню |
Т.2.7.1 |
|
Вспомогательное показывающее устройство (весы модификаций ВЛТЭ-ххх и ВЛТЭ-хххС) |
3.4 |
|
Всего листов 8 | |
|
Показывающее устройство с расширением (для весов модификаций ВЛТЭ-хххТ возможно получение показаний с действительной ценой деления шкалы d( = 0,1 d по ручной команде в течение 5 секунд после нажатия клавиши Ф). |
4.4.3 |
Весы реализуют следующие функции:
- переключения единиц измерения массы;
- рецептурного взвешивания (масса нетто/брутто);
- подсчета количества штук (деталей);
- взвешивания в процентах;
- определения массы нестабильных образцов (усреднение).
Электропитание весов осуществляется от сети переменного через блок питания (адаптер). Возможна работа весов от автономного источника питания (аккумуляторной батареи).
Весы снабжены защищенным интерфейсом LSB-2.0.
По дополнительному заказу весы могут комплектоваться стандартным интерфейсом RS-232C.

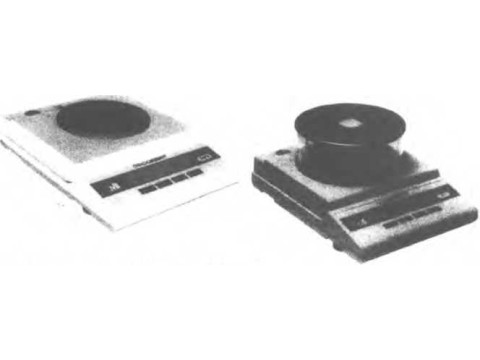

Рисунок 1 - Общий вид весов
Для защиты весов от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, весы пломбируются поверх одного винта стяжки корпуса контрольной этикеткой изготовителя в соответствии со схемой, приведенной на рисунке 2.
Рисунок 2 - Схема пломбирования от несанкционированного доступа
Рисунок 3 - Маркировка весов
Лист № 3
Всего листов 8
Маркировка весов выполняется на двух табличках (рисунок 3) и содержит следующие сведения:
- модификация весов;
- максимальная нагрузка (Мах);
- минимальная нагрузка (Min);
- действительная цена деления (d);
- поверочное деление (е);
- класс точности весов;
- знак утверждения типа;
- заводской номер весов;
- год изготовления;
- предельные значения температуры.
Товарные знаки предприятия-изготовителя нанесены на передней панели весов.
Программное обеспечение
В весах используется встроенное программное обеспечение (ПО), выполняющее функции по сбору, передаче, обработке и представлению измерительной информации.
Таблица 2 - Идентификационные данные ПО_____________________________
|
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор метрологически значимой части программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
ПО весов ВЛТЭ |
1.7- 2.8 |
0xF73E |
CRC16 |
Идентификация программы осуществляется путем просмотра номера версии программного обеспечения на дисплее во время тестирования при включении весов.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010 для весов.
Влияние ПО учтено при нормировании метрологических характеристик.
Технические характеристики
1. Максимальная нагрузка (Мах) и минимальная нагрузка (Min), действительная цена деления (d), поверочное деление (е), число поверочных делений (п), пределы допускаемой погрешности весов (тре) при поверке, предел допускаемого размаха, порог реагирования, диапазон устройства выборки массы тары, время установления показаний, габаритные размеры, масса, потребляемая мощность и время установления рабочего режима приведены в таблицах 3, 4 и 5.
2. Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке.
3. Условия эксплуатации:
- рабочий температурный диапазон для весов оснащенных автоматическим устройством юстировки чувствительности (модификации ВЛТЭ-хххС) (Tmin, Tmax), °C .................... + 10, + 35
- рабочий температурный диапазон для весов оснащенных полуавтоматическим устройством юстировки чувствительности (модификации ВЛТЭ-ххх и ВЛТЭ-хххТ) (Tmin, Tmax), °C .. + 15, + 30
- относительная влажность воздуха, %...................................................................от 30 до 80
4. Параметры электропитания:
1) от сети переменного тока (через адаптер): - напряжением,....................................................................................230 ± 23
- частотой, Гц......................................................................................................................50 ± 1
2) автономное от аккумуляторной батареи
напряжением, В
5. Вероятность безотказной работы за 1000 ч
6. Средний срок службы весов, лет
|
Наименование технических характеристик |
Значение технических характеристик для модификаций: | |||||
|
ВЛТЭ-150С |
ВЛТЭ-210С |
влтэ-310С |
ВЛТЭ-210/510С |
влтэ-5 ЮС, ВЛТЭ-510 | ||
|
Д1 |
Д2 | |||||
|
1 Класс точности весов noTOCTOIMLR 76-1-2011 |
СЕ) (ВЫСОКИЙ) | |||||
|
2 Максимальная нагрузка, Мах, г |
150 |
210 |
310 |
210 |
510 |
510 |
|
3 Минимальная нагрузка, Min, г |
0,02 |
0,5 | ||||
|
4 Действительная цена деления, d, г |
0,001 |
0,01 | ||||
|
5 Поверочное деление, е, г |
0,01 |
0,1 | ||||
|
6 Число поверочных делений, п |
15000 |
21000 |
31000 |
21000 |
5100 |
5100 |
|
7 Пределы допускаемой погрешности весов, тре, при поверке, мг, в интервалах взвешивания: от 0,02 г до 50 г включ. св. 50 г до 150 г включ. св. 50 г до 200 г включ. св. 200 г до 210 г включ. св. 200 г до 310 г включ. от 0,5 г до 500 г включ. св. 500 г до 510 г включ. |
±5 ±10 |
±5 ±10 ±15 |
±5 ±10 ±15 |
±5 ±10 ±15 |
±50 ±100 |
±50 ±100 |
|
8 Предел допускаемого размаха |
|тре| | |||||
|
9 Порог реагирования, мг, не более |
- |
14 | ||||
|
10 Диапазон выборки массы тары |
От 0 до Мах | |||||
|
11 Время установления показаний, с, не более |
5 |
3 | ||||
|
12 Габаритные размеры весов, мм, не более: длина, ширина, высота |
260,190,125 |
260, 190, 70 | ||||
|
13 Размер чашки, д иаметр, мм, не менее |
116 | |||||
|
14 Масса весов, кг, не более |
2,0 |
1,6 | ||||
|
15 Потребляемая мощность, В А, не более |
5,0 | |||||
|
16 Время установления рабочего режима, мин, не более |
30 | |||||
|
Наименование технических характеристик |
Значение технических характеристик для модификаций: | |||||
|
ВЛТЭ-1100 |
ВЛ1Э-2100 |
ВЛТЭ-2100/ 5100 |
влтэ-5100 |
ВЛТЭ-6100 | ||
|
Д1 |
Д2 | |||||
|
1 Класс точности весов noTOCTOIMLR 76-1-2011 |
СО (высокий) | |||||
|
2 Максимальная нагрузка, Мах, г |
1100 |
2100 |
2100 |
5100 |
5100 |
6100 |
|
3 Минимальная нагрузка, Min, г |
0,5 |
5 | ||||
|
4 Действительная цена деления, d, г |
0,01 |
0,1 | ||||
|
5 Поверочное деление, е, г |
0,1 |
1 | ||||
|
6 Число поверочных делений, п |
11000 |
21000 |
21000 |
5100 |
5100 |
6100 |
|
7 Пределы допускаемой погрешности весов, тре, при поверке, мг, в интервалах взвешивания: от 0,5 г до 500 г в ключ. св. 500 г до ИООгвключ. св. 500 г до 2000гвключ. св.2000гдо 2100гвключ. от 5 г до 5000гвключ. св. 5000 г до 5100гвключ. св. 5000 г до 6100гвключ. |
±50 ±100 |
±50 ±100 ±150 |
±50 ±100 ±150 |
±500 ±1000 |
±500 ±1000 |
±500 ±1000 |
|
8 Предел допускаемого размаха |
|шре| | |||||
|
9 Порог реагирования, мг, не более |
14 |
140 | ||||
|
10 Диапазон устройства выборки массы тары |
От 0 до Мах | |||||
|
11 Время установления показаний, с, не более |
3 |
5 |
3 | |||
|
12 Габаритные размеры весов, мм, не более: длина, ширина, высота |
260,190,70 | |||||
|
13 Размер чашки, мм, не менее: длина, ширина |
175,145 | |||||
|
14 Масса весов, кг, не более |
1,75 | |||||
|
15 Потребляемая мощность, ВА, не более |
5,0 | |||||
|
16 Время установления рабочего режима, мин, не более |
30 | |||||
|
Наименование технических |
Значение технических характеристик для модификаций: | |||||
|
характеристик |
ВЛТЭ-150Т |
ВЛТЭ-210Т |
влтэ-зют |
влтэ-510Т |
ВЛТЭ-1100Т |
влтэ-2100Т |
|
1 Класс точности весов noTOCTOIMLR 76-1-2011 |
CD (высокий) | |||||
|
2 Максимальная нагрузка, Мах, г |
150 |
210 |
310 |
510 |
1100 |
2100 |
|
3 Минимальная нагрузка, Min, г |
0,2 |
5 | ||||
|
4 Действительная цена деления, d, г |
0,01 |
0,1 | ||||
|
5 Поверочное деление, е, г |
0,01 |
0,1 | ||||
|
6 Число поверочных делений, п |
15000 |
21000 |
31000 |
5100 |
11000 |
21000 |
|
7 Пределы допускаемой погрешности весов, тре, при поверке, мг, в интервалах взвешивания: от 0,2 г до 50 г включ. св. 50 г до 150 г включ. св. 50 г до 200 г включ. св. 200 г до 210 г включ. св. 200 г до 310 г включ. от 5 г до 500 г включ. св. 500 г до 510 г включ. св. 500 г до 1100 г включ. св. 500 г до 2000 г включ. св. 2000 г до 2100 г включ. |
±5 ±10 |
±5 ±10 ±15 |
±5 ±10 ±15 |
±50 ±100 |
±50 ±100 |
±50 ±100 ±150 |
|
8 Предел допускаемого размаха |
|тре| | |||||
|
9 Порог реагирования, мг, не более |
14 |
140 | ||||
|
10 Диапазон выборки массы тары |
От 0 до Мах | |||||
|
11 Время установления показаний, с, не более |
5 |
3 | ||||
|
12 Габаритные размеры весов, мм, не более: длина, ширина, высота |
260,190,125 |
260,190,70 | ||||
|
13 Размер чашки, мм, не менее: - диаметр - длина, ширина |
116 |
175,145 | ||||
|
14 Масса весов, кг, не более |
2,0 |
1,6 |
U5 | |||
|
15 Потребляемая мощность, В-А, не более |
5,0 | |||||
|
16 Время установления рабочего режима, мин, не более |
30 | |||||
Знак утверждения типа
Знак утверждения типа наносится на специальную табличку на задней стенке корпуса весов методом наклейки, на титульный лист руководства по эксплуатации типографским способом.
Комплектность
|
Наименование и условное обозначение |
Количество, шт. |
Модификация весов |
|
Весы |
1 |
Для всех модификаций ВЛТЭ |
|
Руководство по эксплуатации НПП0.005.005 РЭ |
1 | |
|
Блок питания |
1 | |
|
Чашка |
1 | |
|
Держатель чашки |
1 |
ВЛТЭ-150С, ВЛТЭ-150Т ВЛТЭ-210С, ВЛТЭ-210Т ВЛТЭ-310С, ВЛТЭ-310Т ВЛТЭ-510, ВЛТЭ-510С ВЛТЭ-510Т ВЛТЭ-210/510С |
|
Витрина |
1 |
ВЛТЭ-150С, ВЛТЭ-150Т ВЛТЭ-210С, ВЛТЭ-210Т ВЛТЭ-310С, ВЛТЭ-310Т ВЛТЭ-210/510С |
|
Крышка витрины |
2 | |
|
Амортизатор |
4 |
ВЛТЭ-1100, ВЛТЭ-ноот ВЛТЭ-2100, ВЛТЭ-2100Т ВЛТЭ-5100, ВЛТЭ-6100 ВЛТЭ-2101/5101 |
|
Аккумуляторная батарея (поставляется по дополнительному заказу) |
1 |
Для всех модификаций ВЛТЭ |
Поверка
осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 и разделу "Техническое обслуживание и поверка" документа: «Весы лабораторные электронные ВЛТЭ. Руководство по эксплуатации».
Основные средства поверки: эталонные гири 2-го, 3-го разряда в соответствии с ГОСТ 8.021-2005.
Сведения о методах измерений
приведены в документе «Весы лабораторные электронные ВЛТЭ. Руководство по
эксплуатации. НПП0.005.005 РЭ»
Нормативные документы
1. ГОСТ OIML R76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания.
2. ГОСТ 8.021-2005 ГСИ. Государственная поверочная схема для средств измерений массы.
Лист № 8
Всего листов 8
Рекомендации к применению
работы по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов, установленным законодательством Российской Федерации обязательным требованиям.
Другие Весы
