Весы автомобильные М8200Б

Назначение

Весы автомобильные М8200Б (далее - весы) предназначены для статического измерения массы автомобилей и автопоездов.

Описание

Принцип действия весов заключается в преобразовании нагрузки в электрический аналоговый сигнал с последующим его преобразованием в цифровой код и выводом результатов измерений на устройства для их отображения.

Весы состоят из грузоприемного устройства (далее - ГПУ), включающего одну или несколько платформ, весоизмерительных тензорезисторных датчиков (далее - датчик), индикатора. В качестве индикатора используется прибор весоизмерительный «Микросим» модификаций М0601 и М0808, Госреестр № 55918-13, производства ООО НПП “Метра».

В весах предусмотрены следующие основные устройства и функции:

- полуавтоматическое устройство установки нуля ± 2 % Мах (Т.2.7.2.2 ГОСТ OIMLR 76-1-2011);

- устройство первоначальной установки нуля ± 10 % Мах (Т.2.7.2.4 ГОСТ OIML R 76-1-2011)

- устройство слежения за нулем ± 2 % Мах (Т.2.7.3 ГОСТ OIML R 76-1-2011);

- устройство выборки массы тары (Т.2.7.4 ГОСТ OIML R 76-1-2011);

- вывод на дисплей значения массы “брутто”, “нетто”, “тары”.

В весах применяются весоизмерительные тензорезисторные датчики (далее - тензодатчики) следующих типов:

- «Dual shear beam» (фирма «Zhonghang Electronic Measuring Instruments Co., LTD (ZEMIC)», КНР, зарегистрирован в Государственном реестре средств измерений под № 55371-13;

- «Shear Beam» (фирма "Vishay Advanced Technologies LTD.", Израиль; фирма "Vishay Cel-tron (Tianjin) Technologies Co., LTD.”, Китай; фирма "Vishay Tedea-Huntleigh(Beijing) Electronics Co., LTD.", Китай; фирма "Vishay Transducers India Limited", Индия; фирма "Vishay Measurements Group UK Ltd.", Великобритания; фирма "Vishay Transducers LTD.", США; фирма "Vishay Celtron Technologies, Inc.", Тайвань, зарегистрирован в Государственном реестре средств измерений под № 58367-14;

- «QS», (фирма «Keii Sensing Technology (Ningbo) Co., Ltd.», КНР, зарегистрирован в Государственном реестре средств измерений под № 57673-14

Модификации весов имеют обозначения вида М8200Б - [1] - [2] - [3] - [4] - [5] - [6], расшифровка обозначений приведена в таблице 1, общий вид ГПУ приведен на рисунке 1.

Таблица 1

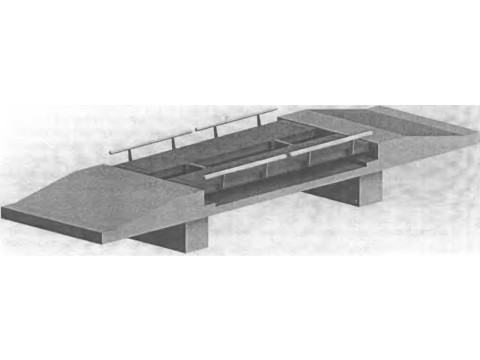

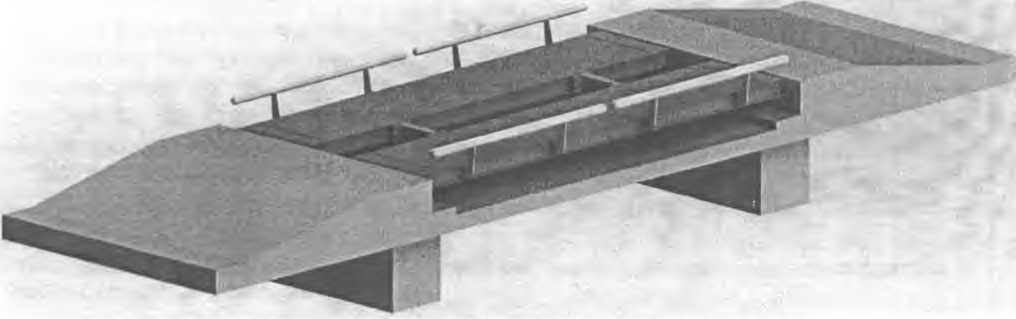

Рисунок 1 - Общий вид ГПУ весов автомобильных М8200Б

Весы поставляются с интерфейсом RS-232 или RS-485 или RS-422 для стыковки с персональным компьютером.

На ГПУ весов прикрепляется табличка, содержащая следующую информацию:

- наименование или товарный знак предприятия-изготовителя;

- условное обозначение весов;

- номер весов по системе нумерации предприятия-изготовителя;

- класс точности;

- значение Мах;

- значение Min;

- значение end;

- знак утверждения типа средств измерений;

- год изготовления.

Идентификация и защита метрологически значимой части встроенного программного обеспечения (ПО) весов, а также параметров калибровки (юстировки) от воздействий производится с помощью пломбирования индикатора весов, отображения при включении весов значений версии ПО и контрольной суммы блоков параметров калибровки (электронное клеймо), а в случае модификаций с компьютерным ПО - программно, с использованием электронного ключа защиты и электронного клейма.

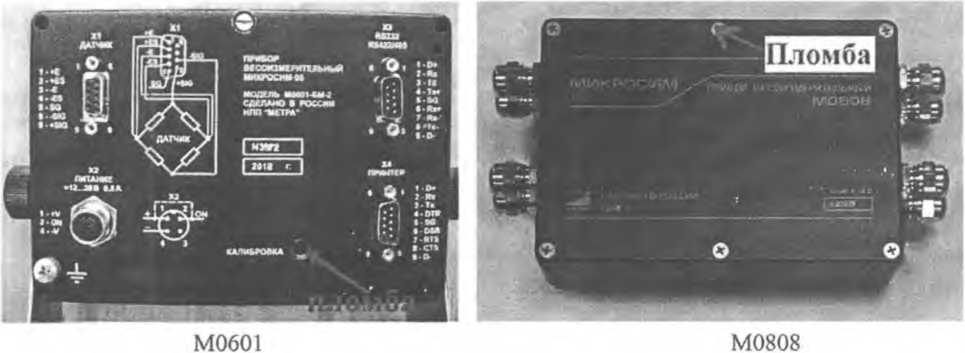

Рисунок 2 - Общий вид и место пломбирования индикаторов «Микросим»

Программное обеспечение

Внутренняя логическая структура встроенного ПО состоит из независимых функциональных модулей. Работа программных модулей, непосредственно связанных с вычислением веса, в основном сводится к дискретизации цифрового кода, полученного от АЦП, преобразованию его в весовые данные в соответствии с параметрами весов и отслеживанию дополнительных условий валидности этих данных, таких как границы допустимых значений, стабильность веса, функции автонуля и другим.

Другая группа модулей, таких как модули обслуживания индикации, клавиатуры, часов реального времени, поддержки периферийных устройств, протоколов обмена, драйверов принтера и форм печати, основных и дополнительных меню, выполняет сервисные функции и не участвует в вычислении весовых данных.

Сведения об идентификационных данных программного обеспечения приведены в таблице 2

Таблица 2

Программное обеспечение приборов “Микросим М0601” идентифицируется номером версии в формате 5.ХХ, где:

- XX - номер версии сервисного ПО, не участвующего в вычислении веса (метрологически не значимая часть ПО). Данный номер версии может изменяться в диапазоне от 00 до 99.

Программное обеспечение для компьютера в модификациях весов на приборах “Микросим М0808” идентифицируется:

- наименованием головного программного модуля ASNET.EXE с номером версии в формате З.Х.Х.Х, где Х.Х.Х - номер версии сервисного ПО, не участвующего в вычислении веса (метрологически не значимая часть ПО). Данный номер версии может изменяться в диапазоне от 6.0.0 до 9.9.9.

- наименованием метрологически значимой части (модуля ScaleLib.dll) с номером версии в формате 1.2.0.1.

Контрольное число и пломбирование в достаточной мере защищают метрологическую часть ПО весов от преднамеренных и непреднамеренных изменений в соответствии с уровнем «С» по МИ 3286-2010.

Технические характеристики

Значение максимальной нагрузки (Мах), минимальной нагрузки (Min), действительной цены деления (d), поверочного интервала (е), интервалов взвешивания и пределов допускаемой погрешности, числа поверочных интервалов при поверке в интервалах взвешивания, в зависимости от модификации, приведены в таблице 3.

Таблица 3

Пределы допускаемой погрешности в эксплуатации (у пользователя) равны удвоенному значению пределов допускаемой погрешности при поверке.

- класс точности по ГОСТ OIML R 76-1-2011......................................................средний (III)

- диапазон выборки массы тары, кг.............................................................от 0 до 100% Мах

- температурный диапазон, °C:

- ГПУ весов:

- с тензодатчиками «Dual shear beam»................................от минус 30 до плюс 40

- с тензодатчиками «Shear Beam».......................................от минус 10 до плюс 40

- с тензодатчиками «QS»...................................................  от минус 10 до плюс 40

- индикатора.................................................................................от минус 35 до плюс 40

- относительная влажность, не более...........................................85% при температуре 40 °C

- электрическое питание сети переменного тока:

- напряжением, В.........................................................................................................,230±10%

- частотой, Гц...............................................

- габаритные размеры грузоприемного устройства весов, м, не более...

- число платформ в грузоприемном устройстве.........................................................от 1 до 6

- масса весов, т, не более:

- время выхода на режим работы, мин., не более

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и фотохимическим способом на табличку, прикрепленную на корпусе весов.

Комплектность

Весы....................  1 комплект

Руководство по эксплуатации ....................1 экз.

Поверка

Поверка весов производится по ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Основное поверочное средство - гири эталонные 4-го разряда в соответствии с ГОСТ 8.021-2005.

Сведения о методах измерений

Методы измерений приведены в разделе 8 документа «Весы автомобильные М8200Б. Руководство по эксплуатации НПКМ 482.224 РЭ».

Нормативные документы

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»

ГОСТ 8.021-2005 «Государственная поверочная схема для средств измерений массы»

Рекомендации к применению

Осуществление торговли.
