Весы напольные медицинские электронные ВМЭН-150, ВМЭН-200

Назначение

Весы напольные медицинские электронные ВМЭН-150, ВМЭН-200 (далее - весы) предназначены для статического измерения массы.

Описание

Принцип действия весов основан на преобразовании деформации упругих элементов виброчастотного датчика, возникающей под действием силы тяжести взвешиваемого груза, в выходной аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Далее сигнал поступает в устройство обработки аналоговых данных (микропроцессор), в котором сигнал обрабатывается для отображения на цифровом дисплее (терминал управления) результатов взвешивания в единицах массы.

Результаты взвешивания и значения массы груза индицируются на цифровой дисплее, расположенном на стойке вместе с функциональной клавиатурой, предназначенной для управления процессом взвешивания.

Конструктивно весы состоят из грузоприёмного устройства, весоизмерительного прибора с виброчастотным датчиком, цифрового дисплея (терминал-управления).

Условное обозначение весов имеет следующий вид: ВМЭН-Х- 21/22-С-И-СТ-Д-А-ЗВ-ПК, где: X - наибольший предел взвешивания (150, 200);

[Z1/Z2] - значение цены поверочного деления;

[С] - наличие в весах сервисных функций;

[И]- наличие интерфейса связи с персональным компьютером;

[СТ] - терминал управления - на стойке;

[А]- автономный источник питания;

[Д] - грузоприемное устройство и терминал управления, выполнены в отдельных корпусах, варианты исполнения терминалов управления- Д1, Д2, ДЗ;

[ЗВ] - озвучивание показаний весов;

[ПК] - индикация показаний на персональном компьютере.

Питание весов осуществляется через адаптер сетевого электрического питания (сетевое питание) или аккумулятора или батареек (автономное питание). В зависимости от модификации весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ OIMLR 76-1-2011):

- устройство установки по уровню (Т.2.7.1);

- устройство первоначальной установки нуля (Т.2.7.2.4);

- устройство слежения за нулём (Т.2.7.3);

- устройство уравновешивания тары (Т.2.7.4.1);

- многоцелевое использование показывающих устройств (4.4.4);

- запоминающее устройство (4.4.6).

Весы выпускаются с жидкокристаллической и люминесцентной индикацией.

Весы с сервисными функциями могут поставляться в комплекте с ростомером типа РЭП (номер Госреестра 46693), и интерфейсом USB для передачи данных на персональный компьютер.

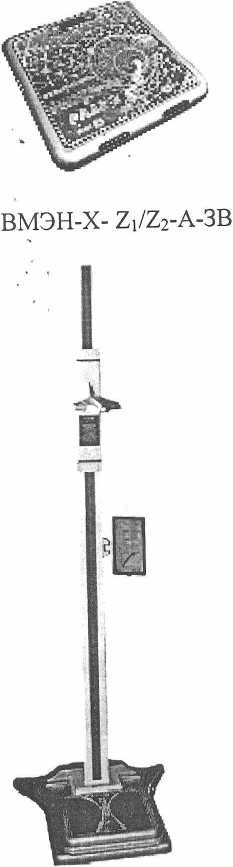

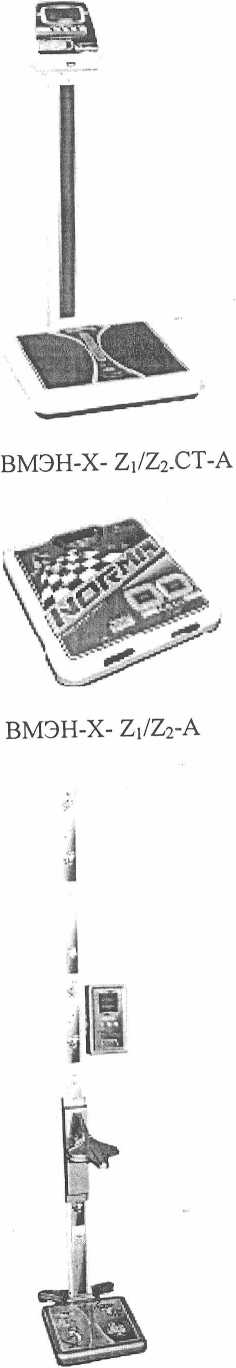

Общий вид весов показан на рисунке 1.

ВМЭН-Х- Zi/Z2JU-A

вмэн-х- г,/г2-Д2-А

ВМЭН- Zi/ZrX-ДЗ

ВМЭН-Х- Z1/Z2-C-CT-A

Рисунок 1 - Общий вид весов

ВМЭН-Х- Zi/Z2-C-CT-HK

Места пломбировки весов от несанкционированного доступа приведены на рисунке 2.

ВМЭН-Х- Zi/Zz-ДЗ

ВМЭН-Х- Zj/Z^l-A

ВМЭН-Х- Zi/Z2-fl2-A

ВМЭН-Х- z,/z2-a

BM3H-X-Zi/Z2.C-CT-nK

ВМЭН-Х- Z1/Z2-C-CT-A

ВМЭН-Х- Z1/Z2-CT-A

ВМЭН-Х- Z,/Z2-A-3B

Рисунок 2 - Места пломбировки весов

Программное обеспечение

Идентификационные данные программного обеспечения (ПО) весов приведены таблице 1.

Таблица 1

ПО не может быть модифицировано, загружено или прочитано через какой-либо ш терфейс после загрузки. Доступ к изменению ПО осуществляется только в сервисном режим' вход в который защищен административным паролем, который находится у изготовителя. Дл всех модификаций весов пломбируется терминал управления или грузоприемное устройств! Пломба представляет собой оттиск клейма, где указаны: условный шифр организации, провс дившей поверку; индивидуальный знак поверителя; год проведения поверки.

Номер версии, цифровой индентификатор программного обеспечения (контрольна сумма исполняемого кода) ПО отображается на цифровом дисплее весов.

Уровень защиты ПО от непреднамеренных и преднамеренных воздействий соответствии с Р 50.2.077-2014 -«высокий».

Технические характеристики

По метрологическим «характеристикам весы выпускаются в различных модификациях, отличающихся пределами взвешивания и значениями нормируемых метрологических характеристик.

Метрологические и технические характеристики весов приведены в таблице 2.

Таблица 2

Примечание - пределы допускаемой погрешности при эксплуатации соответствуют удвоенному значению пределов допускаемой погрешности при поверке.

Класс точности по ГОСТ OIML R 76-1-2011

Число значащих цифр индикации:

-массы

Условия эксплуатации весов:

- диапазон рабочих температур, °C

- относительная влажность воздуха, %

Параметры электрического питания от сети переменного тока:

- напряжение, В

-частота, Гц

Параметры электрического питания от источника постоянного тока (сетевой адаптер):

- напряжение, В

Параметры электрического питания от источника постоянного тока (аккумулятор): - напряжение, В

Параметры электрического питания от внутреннего источника питания (батарейки типоразмеров АА):

- напряжение, В

Потребляемая мощность, Вт, не более

Электромагнитная совместимость по ГОСТ Р 50267.0.2-2005.

средний (III)

6

от 10 до 40

от 30 до 80

от 187 до 242

от 49 до 51

12

6

1,5

1

Габаритные размеры весов, мм:

ВМЭН-Х- Zi/Z2-A1( Д2)-А, ВМЭН-Х- Zi/Z2-fl3

300x300x65

300x300x65 110x410x920

180x330x2400

не более 3

не более 4

не более 2,5

не более 3,6 не более 5 не более 8 не более 8

ВМЭН-Х- Zi/Z2-A, ВМЭН-Х- Zi/Z2-A-3B

ВМЭН-Х- Zi/Z2-CT-A

ВМЭН-Х- Z1/Z2-C-CT-A, ВМЭН-Х- Zi/Z2-C-CT-nK

Масса весов, кг:

вмэн-х- г,/г2-д1(Д2)-А

ВМЭН-Х- Z]/Z2£3

ВМЭН-Х- Zi/Z2-A

ВМЭН-Х- Zi/Z2-A-3B

ВМЭН-Х- Zi/Z2-CT-A

ВМЭН-Х- Zi/Z2-C-CT-A

ВМЭН-Х- Z!/Z2-C-CT-nK

Знак утверждения типа

Знак утверждения типа наносится на маркировочную табличку, расположенную на грузоприёмном устройстве и на титульный лист руководства по эксплуатации.

Комплектность

Весы в сборе                                                                  1 шт.

Руководства по эксплуатации (РЭ)                                              1 экз.

Кабель интерфейсный для модификаций в обозначении с индексом «И»          1 шт.

Адаптер сетевого электрического питания для весов с индексом «А»             1 шт.

Поверка

осуществляется согласно приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Идентификационные данные, а также процедура идентификации программного обеспечения приведены в документе «Весы напольные медицинские электронные ВМЭН-150, ВМЭН-200. Руководство по эксплуатации» раздел» в разделе 3.11.

Основные средства поверки: гири класса точности Mi в соответствии с требованиями ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы».

Сведения о методах измерений

приведены в документе «Весы напольные медицинские электронные ВМЭН-150, ВМЭН-200.

Руководство по эксплуатации» раздел» 10.

Нормативные документы

1 ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

2 ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы».

3 . ТУ 9441-022-00226454-2005 Весы напольные медицинские ВМЭН-150, ВМЭН-200. Технические условия.

Рекомендации к применению

I

- при осуществлении деятельности в области здравоохранения (в диапазоне измерений от 25 до 150 кг для весов ВМЭН-150-50/100, от 25 до 200 кг для весов ВМЭН-200-50/100).
