Весы автомобильные электронные Зевс-АЦ
| Номер в ГРСИ РФ: | РБ 03 02 5920 16 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Весы |
| Производитель / заявитель: | ООО "БЕЛВБК", д. Подлосье, Минская обл. |
|
Описание типа РБ 03 02 5920 16 [2016-05-30]
rb-03-02-5920-16_2016-05-30.pdf
|
Скачать |
Весы автомобильные электронные цифровые Зевс-АЦ предназначены для измерения массы автомобильной техники, прицепов, полуприцепов (включая автоцистерны), а также внедорожной и сельскохозяйственной техники в режиме статического взвешивания.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 5920 16 |
| Наименование | Весы автомобильные электронные Зевс-АЦ |
| Год регистрации | 2016 |
| Номер сертификата | 10243 |
| Дата регистрации | 2016-02-25 |
| Срок действия | 2021-02-25 |
| Получатель сертификата | ООО "БЕЛВБК", Минская область, Минский район, 400 метров юго-западнее д. Подлосье, Республика Беларусь (BY) |
Производитель / Заявитель
ООО "БЕЛВБК"
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ГОСТ OIML R76-1-2011. |
Поверители
Скачать
|
Описание типа РБ 03 02 5920 16 [2016-05-30]
rb-03-02-5920-16_2016-05-30.pdf
|
Скачать |
Описание типа
Назначение
Весы автомобильные электронные цифровые Зевс-АЦ предназначены для измерения массы автомобильной техники, прицепов, полуприцепов (включая автоцистерны), а также внедорожной и сельскохозяйственной техники в режиме статического взвешивания.
Область применения - предприятия различных отраслей промышленности, топливно-энергетического комплекса, сельского и коммунального хозяйства.
Описание
Принцип работы весов основан на преобразовании механического воздействия силы тяжести взвешиваемого транспортного средства на весоизмерительные датчики в электрический сигнал. Электрический сигнал, величина которого пропорциональна нагрузке от транспортного средства, преобразуется в значение массы, поступает в соединительную коробку где суммируется и передается общим значением в терминал, который индицирует массу взвешиваемого автомобиля на цифровом табло.
Конструктивно весы состоят из:
- грузоприемного устройства;
- терминала.
Грузоприемное устройство в свою очередь состоит из:
- грузоприемной платформы;
- весоизмерительных датчиков;
- соединительной коробки.
Весы изготавливаются в 5 (пяти) модификациях:
- Зевс-АЦ 30 - весы с максимальной нагрузкой 30 000 кг;
- Зевс-АЦ 40 - весы с максимальной нагрузкой 40 000 кг;
- Зевс-АЦ 50 - весы с максимальной нагрузкой 50 000 кг;
- Зевс-АЦ 60 - весы с максимальной нагрузкой 60 000 кг;
- Зевс-АЦ 80 - весы с максимальной нагрузкой 80 000 кг.
В зависимости от потребностей заказчика грузоприемная платформа весрв может изготавливаться длиной не более 30 метров с кратностью 1 метру/ /
l j
, Лист 1 из 5
У УУ
Каждая модификация весов комплектуется терминалом модели D2008F и весоизмерительными цифровыми датчиками серии QS-D производства фирмы «KELI Electronics Technology Со., Ltd» (Китай).
Программное обеспечение (далее - ПО) весов является встроенным и метрологически значимым. Идентификационным признаком ПО служит номер версии, который отображается на материнской плате (версия ПО D2008-FA-MAIN-SZ-D-S6). Данные программного обеспечения терминала не доступны, так как программного обеспечение не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования.
Схема пломбирования весов от несанкционированного доступа с указанием мест нанесения знака поверки в виде клейма-наклейки и оттиска поверительного клейма приведена в Приложении А к описанию типа.

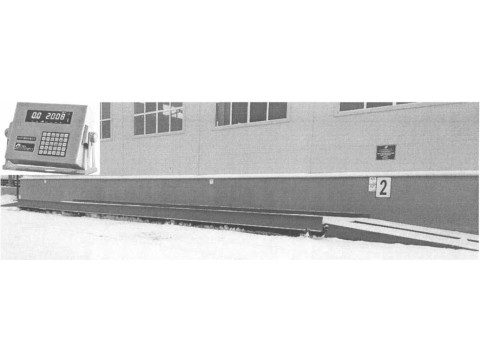

Внешний вид весов приведен на рисунке 1.

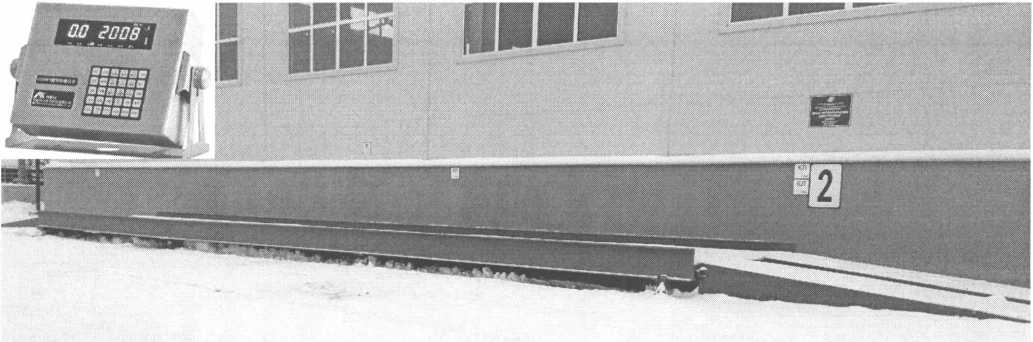

Рисунок 1 - Весы автомобильные электронные цифровые Зевс-АЦ
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Размеры, масса грузоприемного устройства и количество весоизмерительных датчиков в зависимости от исполнения весов приведены в таблице 1.
|
Таблица 1 | ||||
|
Модификация |
Габаритные размеры грузоприемной платформы, мм не более |
Количество модулей, шт. не более |
Количество весоизмерительных датчиков, шт. не более |
Масса грузоприемной платформы, кг не более |
|
Зевс-АЦ 30 |
18000x4000x550 |
3 |
8 |
10 800 |
|
Зевс-АЦ 40 |
18000x4000x550 |
3 |
8 |
10 800 |
|
Зевс-АЦ 50 |
24000x4000x550 |
4 |
10 |
14 400 |
|
Зевс-АЦ 60 |
30000x4000x550 |
4 |
12 |
18 000 |
|
Зевс-АЦ 80 |
30000x4000x550 |
4 |
12 |
18 000 |
Основные технические и метрологические характеристики весов привёдбнь»! в таблице 2.
Таблица 2
|
Наименование параметра |
IV |
одификации весов | |||
|
Зевс-АЦ 30 |
Зевс-АЦ 40 |
Зевс-АЦ 50 |
Зевс-АЦ 60 |
Зевс-АЦ 80 | |
|
Класс точности весов по ГОСТ O1ML R 76-1-2011 |
средний | ||||
|
Максимальная нагрузка Мах, кг |
30000 |
40000 |
50000 |
60000 |
80000 |
|
Минимальная нагрузка Min, кг |
200 |
400 |
400 |
400 |
1000 |
|
Действительная цена деления d и поверочный интервал е, кг |
10 |
20 |
20 |
20 |
50 |
|
Диапазон выборки массы тары, кг |
от 0 до Мах | ||||
|
Условия эксплуатации: - диапазон рабочих температур, °C: - грузоприемного устройства: - терминала: - относительная влажность воздуха, %, не более |
от минус 30 до плюс 40 от минус 10 до плюс 40 85 при температуре 25 °C | ||||
|
Время выхода на установленный режим работы, мин, не более |
15 | ||||
|
Напряжение питания весов, В |
от 195,5 до 253 | ||||
|
Частота питающей сети, Гц |
50±1 | ||||
|
Потребляемая мощность, В А, не более |
10 | ||||
|
Степень защиты оболочки весов по ГОСТ 14254: - для терминала - для грузоприемного устройства |
IP 54 IP 55 | ||||
|
Время установления показаний весов, с, не более |
5 | ||||
|
Время непрерывной работы весов, ч, не менее |
16 | ||||
|
Средний срок службы весов, лет, не менее |
8 | ||||
Пределы допускаемой погрешности весов приведены в таблице 3.
Таблица 3
|
Нагрузка, выраженная в поверочных интервалах весов е |
Пределы допускаемой погрешности при поверке, кг | ||||
|
Зевс-АЦ -30 |
Зевс-АЦ -40 |
Зевс-АЦ -50 |
Зевс-АЦ -60 |
о со 6 m О со | |
|
От Min до 500 е |
±5 |
±10 |
±10 |
±10 |
±25 |
|
Св. 500 е до 2000 е |
±10 |
±20 |
±20 |
±20 |
±50 |
|
св. 2000 е до Мах |
±15 |
- |
±30 |
±30 |
- |
Примечание - Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешности при поверке
Знак утверждения типа
Знак утверждения типа наносится на таблички, закрепленнын на корпусе терминала и на грузоприемном устройстве, а также на титульный лист руяфводС^ва по эксплуатации типографским способом. / „ ' и
Лист 3>из 5
Комплектность
Комплектность весов должна соответствовать таблице 4.
Таблица 4
|
Наименование |
Количество, шт. |
|
Грузоприемное устройство |
1 |
|
Весоизмерительные датчики в упаковочной коробке |
в соответствии с табл. 1 |
|
Терминал и блок питания в упаковочной коробке |
1 |
|
Соединительная коробка в упаковочной коробке |
1 |
|
Кабель соединительный и гофрорукав (до 20 м) |
1 |
|
Руководство по эксплуатации |
1 |
В соответствии с договором поставки в комплект весов дополнительно может быть включено ограждение и другие элементы безопасности.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 690718500.005-2015 Весы автомобильные электронные Зевс-АЦ.
ТР 2008/012/BY «Неавтоматические весоизмерительные приборы. Основные требования».
ТР ТС 004/2011 “О безопасности низковольтного оборудования”.
ТР ТС 020/2011 “Электромагнитная совместимость технических средств”
ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Метрологические и технические требования испытания».
Заключение
Весы автомобильные электронные Зевс-АЦ соответствуют требованиям ТУ BY 690718500.005-2015, ГОСТ OIML R 76-1-2011, ТР 2008/012/BY.
Весы автомобильные электронные Зевс-АЦ соответствуют требованиям ТР ТС 020/2011, ТР ТС 004/2011 (декларация о соответствии № ТС BY/112 11.01. ТР020 003 16401, срок действия до 28.03.2021).
Межповерочный интервал - не более 12 месяцев (для весов, предназначенных для применения, либо применяемых в сфере законодательной метрологии).
