Весы автомобильные ВАЭ

Назначение

Весы автомобильные ВАЭ (далее - весы) предназначены для статических измерений массы автотранспортных средств.

Описание

Конструктивно весы состоят из модулей.

Грузоприемное устройство (далее - ГПУ), в зависимости от модификации весов, может состоять из одной, двух или трех секций. Каждая секция опирается на четыре весоизмерительных тензорезисторных датчика (далее - датчик). В зависимости от исполнения весов соседние секции могут иметь две общие точки опоры (датчика).

Прибор весоизмерительный (индикатор по п.Т.2.2.2 ГОСТ OIML R 76-1-2011) включает в себя аналого-цифровой преобразователь, устройство обработки цифровых данных, стабилизированный источник питания, дисплей или монитор для отображения результатов взвешивания, клавиатуру управления весами.

Датчики подключены к электронному весоизмерительному устройству кабелями через клеммную и/или распределительную коробки.

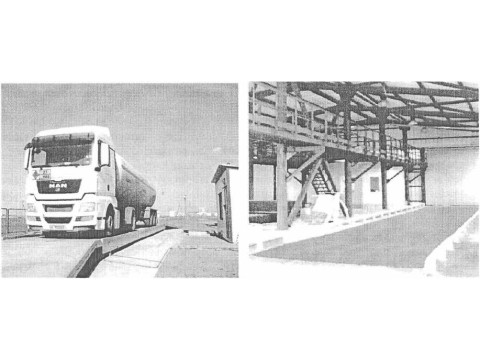

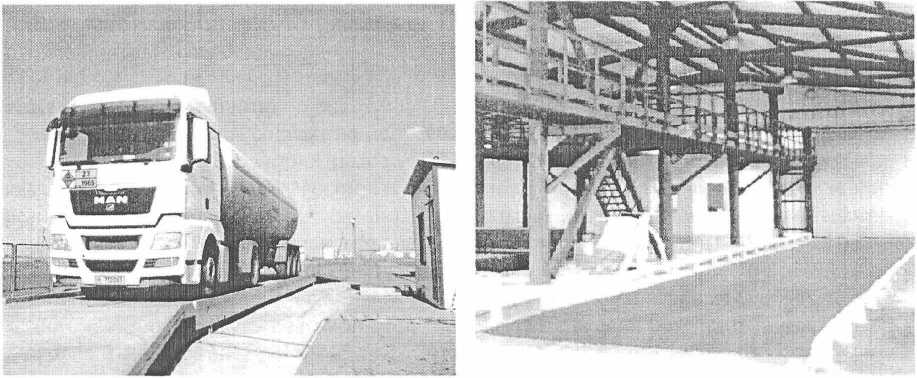

Рисунок 1 - Общий вид ГПУ весов

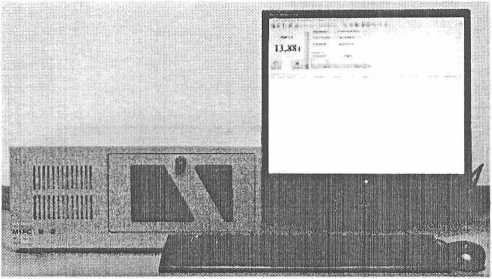

Рисунок 2 - Общий вид прибора весоизмерительного М1РС-01 и М1РС-03

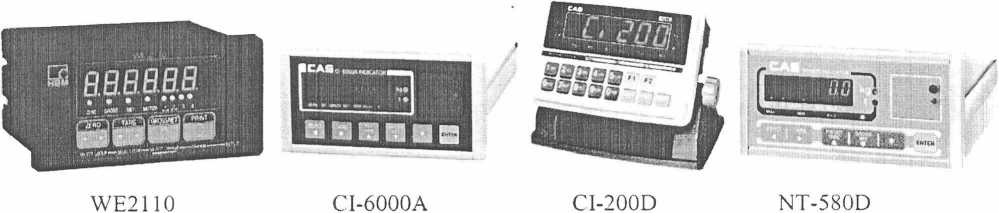

Рисунок 3 - Общий вид весоизмерительных приборов

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика, возникающей под действием силы тяжести взвешиваемого автотранспортного средства, в дискретный или аналоговый электрический сигнал, пропорциональный его массе. Далее этот сигнал обрабатывается. Измеренное значение массы выводится на дисплей (монитор) весоизмерительного прибора.

Весоизмерительные тензорезисторные датчики, используемые в составе весов:

- датчики весоизмерительные тензорезисторные С, модификации С16А и C16i, изготовитель - фирма «Hottinger Baldwin Messtechnik Gmbh», Германия (Росреестр № 20784-09);

- датчики весоизмерительные тензорезисторные на сжатие WBK, изготовитель - фирма «CAS Corporation Ltd.», Республика Корея (Росреестр № 31532-09);

- датчики весоизмерительные тензорезисторные WBK.-D, изготовитель - фирма «CAS Corporation», Республика Корея (Росреестр № 54471-13).

Весоизмерительные приборы, используемые в составе весов:

- приборы весоизмерительные CI, BI, NT и PDI, модификация CI-6000A, изготовитель -фирма «CAS Corporation», Республика Корея (Росреестр №> 50968-12);

- приборы весоизмерительные WE, модификация WE2110, изготовитель - фирма «Hottinger Baldwin Messtechnik Gmbh», Германия (Госреестр № 20785-09);

- приборы весоизмерительные М1РС-01, изготовитель - ЗАО «Измерительная техника», г. Пенза.

- терминалы весоизмерительные Cl, NT, модификации CI-200D, NT-580D, изготовитель -фирма «CAS Corporation», Республика Корея (Госреестр № 50968-12);

- приборы весоизмерительные М1РС-03, изготовитель - ЗАО «Измерительная техника», г. Пенза.

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

- устройство автоматической и полуавтоматической установки на нуль (Т.2.7.2.2);

- устройство слежения за нулем (Т.2.7.3);

- устройство первоначальной установки на нуль (Т.2.7.2.4);

- устройство уравновешивания тары - устройство выборки массы тары (Т.2.7.4.1);

- режим работы многодиапазонных весов (4.10).

Весы могут быть оснащены последовательными интерфейсами RS-232. RS422, RS-485, Ethernet или USB 2.0 для связи с периферийными устройствами (например: принтеры, электронные регистрирующие устройства, вторичный дисплей, ПК).

Модификации весов автомобильных ВАЗ имеют обозначение:

ВАЗ - [1]-[2]-[3]-[4]-[5], где:

ВАЗ - тип весов;

[1] - Максимальная нагрузка Мах (Махг), т: 20; 30; 40; 50; 60; 80; 100; 120; 150

[2]-Длина ГПУ, м: 6; 7; 8; 9; 10; И; 12: 14; 16; 18; 20; 21, 22; 24

[3] - Поверочный интервал (с), кг:

1 - для однодиапазонных весов: 10;

2 - для однодиапазонных весов: 20;

3 - для многодиапазонных весов (е, диапазона взвешивания Wl/вэ диапазона взвешивания W2): 10/20;

4 - для однодиапазонных весов: 50;

5 - для многодиапазонных весов (е\ диапазона взвешивания Wl/e2 диапазона взвешивания W2): 20/50;

6 - для многодиапазонных весов (е, диапазона взвешивания W1 /<?2 диапазона взвешивания W2/C3 диапазона взвешивания W3): 10/20/50.

[4] - условное обозначение датчиков в составе весов:

А1 -датчики С16А;

А2 - датчики WBK;

Щ - датчики C16i;

Ц2 - датчики WBK.-D

[5] - Т - символ для обозначения модификаций весов с числом поверочных делений более 3000 в одном или нескольких диапазонах взвешивания.

Значения максимальной нагрузки Max (Maxi диапазонов взвешивания многодиапазонных весов), минимальной нагрузки Min (Mini диапазонов взвешивания многодиапазонных весов), поверочного интервала е (е, диапазонов взвешивания многодиапазонных весов) наносятся на маркировочную табличку, закрепляемую на ГПУ и/или весоизмерительном приборе весов.

Для предотвращения несанкционированного доступа к внутренним частям и изменений параметров настройки и юстировки, корпус распределительной и клеммной коробки, а так же прибора весоизмерительного пломбируется мастичной, свинцовой или пластиковой пломбой. Схема пломбировки приведена на рисунках 4-6.

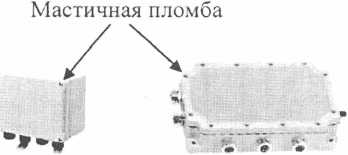

Рисунок 4 - Схема пломбировки распределительной и клеммной коробок

Места нанесения свинцовой (пластиковой) пломбы

NT-580D

CI-200D

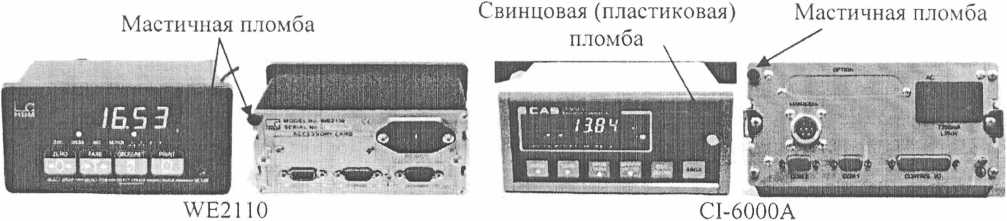

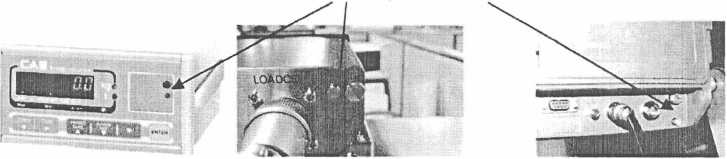

Рисунок 5 - Схема пломбировки приборов весоизмерительных

Место нанесения мастичной пломбы

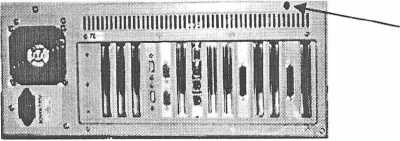

Рисунок 6 - Схема пломбировки приборов весоизмерительных М1РС-01 и М1РС-03

Программное обеспечение

Программное обеспечение (далее - ПО) весов с весоизмерительными приборами MlРС-01 или Ml PC-ОЗ, является автономным и состоит из метрологически значимой и метрологически незначимой части. Идентификационным признаком ПО служит номер версии, который отображается на мониторе весоизмерительного прибора при включении весов или просмотра соответствующего раздела меню. Исполняемые файлы ПО защищены от случайного или намеренного изменения. Корпус Ml РС-01 и Ml PC-ОЗ пломбируется мастичной пломбой, что препятствует смене носителя с установленным на нем ПО. При включении весов, производится автоматическое вычисление контрольной суммы по машинному коду законодательно контролируемого ПО и сравнение результата с хранящимся фиксированным значением. Результат проверки отображается на мониторе. Кроме того для контроля изменений законодательно контролируемых параметров предусмотрен идентификатор, который изменяет показание каждый раз при входе в защищенный рабочий режим весов и при изменении одного или более конструктивного параметра. Индицируемое на дисплее показание идентификатора во время поверки фиксируется и защищается соответствующими программными средствами весов.

ПО весов с весоизмерительными приборами CI-6000A, WE2110, NT-580D или CI-200D реализовано аппаратно и является встроенным и полностью метрологически значимым. Идентификационным признаком ПО служит номер версии, который отображается на дисплее весоизмерительного прибора при включении весов или просмотра соответствующего раздела меню. Защита от несанкционированного доступа к ПО, настройкам и данным измерений обеспечивается защитной пломбой, предотвращающей доступ к переключателю юстировки.

ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.

Защита ПО от непреднамеренных и преднамеренных воздействий соответствует уровню «С» по МИ 3286-2010.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Технические характеристики

Класс точности весов по ГОСТ OIML R 76-1-2011..............................................III (средний)

Значения максимальной нагрузки (Мах), поверочного интервала (е), числа поверочных интервалов (и) и действительной цены деления (d) приведены в таблицах 2, 3.

Таблица 2 - Однодиапазонные весы

Таблица 3 - Многодиапазонные весы

Диапазон уравновешивания тары......................................................................100 % Мах (100 % Махг)

Диапазон температуры для ГПУ (п. 3.9.2.2 ГОСТ OIML R 76-1-2011), °C;

- при использовании датчиков С16А класса точности СЗ, С4........от минус 50 до плюс 50;

- при использовании датчиков С16А класса точности С5...............от минус 45 до плюс 50;

- при использовании датчиков С 16i...................................................от минус 40 до плюс

- при использовании датчиков WBK.................................................от минус 40 до плюс

- при использовании датчиков WBK-D.............................................от минус 40 до плюс

Диапазон температуры для весоизмерительных приборов WE2110, CI-6000A, C1-200D и NT-580D (п. 3.9.2.1 ГОСТ OIML R 76-1-2011), °C:........................................................от минус 10 до плюс 40

Диапазон температуры для весоизмерительных приборов М1РС-01, М1РС-03 (п. 3.9.2.2 ГОСТ OIML R 76-1-2011)...........................................................................................................от 0 до плюс 40

Параметры электропитания от сети переменного тока: напряжение, В./.....................................................................................220;

частота, Гц................................................................................................50± 1.

Габаритные размеры ГПУ (длинахщирина), мм, не более...................................................24000x4500

Масса весов, т, не более...........................................................................................................................30

Весы с числом поверочных делений 4000 и 5000 устанавливаются в закрытых помещениях, обеспечивающих защиту от атмосферных воздействий (осадков и воздушных потоков).

Знак утверждения типа

Знак утверждения типа наносится на маркировочные таблички, расположенные на приборе весоизмерительном и на корпусе ГПУ весов и типографским способом на титульные листы эксплуатационной документации.

Комплектность

Паспорт...............................................................................................................................1 экз.

Руководство по эксплуатации..........................................................................................1 экз.

Дополнительное оборудование и ЗИП согласно технической документации (по дополнительному заказу)..............................................................................................................................1 к-т.

Поверка осуществляется в соответствии с ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» Приложение ДА «Методика поверки весов». Идентификационные данные, а также процедура идентификации программного обеспечения приведены в руководстве по эксплуатации № ИТ.404432.122 РЭ. Основные средства поверки: гири, соответствующие классу точности М,, М(.2 по ГОСТ OIML R 111-1 - 2009.

Сведения о методах измерений

Раздел 8 «Порядок работы» документа «Весы автомобильные ВАЭ. Руководство по эксплуатации».

Нормативные документы

1. ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

2. ГОСТ 8.021-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы».

3. ИТ.404432.121 ТУ-2014 «Весы автомобильные ВАЭ. Технические условия».

Рекомендации к применению

Осуществление торговли.
