Весы платформенные для статического взвешивания СКЕ, СКЕ-Н
| Номер в ГРСИ РФ: | РБ 03 02 5979 16 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Весы |
| Производитель / заявитель: | ООО "Компания Скейл", г. Москва |
|
Описание типа РБ 03 02 5979 16 [2016-10-06]
rb-03-02-5979-16_2016-10-06.pdf
|
Скачать |
Весы платформенные для статического взвешивания СКЕ, СКЕ-Н (далее весы) предназначены для определения массы тела через силу тяжести, воздействующую на это тело (взвешивания).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 5979 16 |
| Наименование | Весы платформенные для статического взвешивания СКЕ, СКЕ-Н |
| Год регистрации | 2016 |
| Номер сертификата | 10362 |
| Дата регистрации | 2016-04-26 |
| Срок действия | 2016-12-26 |
| Получатель сертификата | ООО "Компания Скейл", г. Москва, Россия (RU) |
Производитель / Заявитель
ООО "Компания Скейл"
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ГОСТ OIML R 76-1-2011. |
Поверители
Скачать
|
Описание типа РБ 03 02 5979 16 [2016-10-06]
rb-03-02-5979-16_2016-10-06.pdf
|
Скачать |
Описание типа
Назначение
Весы платформенные для статического взвешивания СКЕ, СКЕ-Н (далее весы) предназначены для определения массы тела через силу тяжести, воздействующую на это тело (взвешивания).
Описание
Конструктивно весы состоят из грузоприемного устройства (ГПУ) и расположенного на стойке индикатора (весоизмерительного прибора). В весах СКЕ корпус индикатора выполнен из пластмассы, в весах СКЕ-Н — из нержавеющей стали (рис. 1).

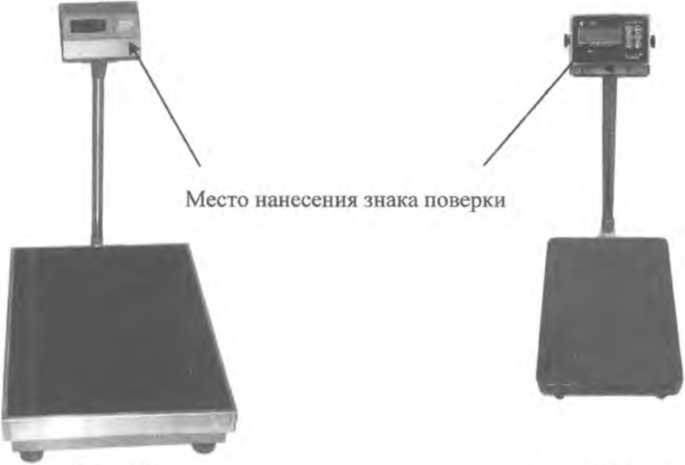

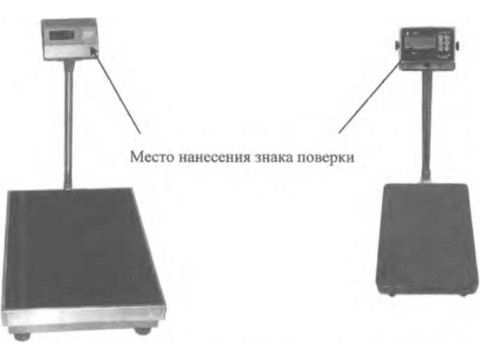

Весы СКЕ Весы СКЕ-Н
Рисунок 1 — Общий вид весов
Принцип действия весов основан на преобразовании возникающей под действием силы тяжести взвешиваемого груза деформации упругого элемента весоизмерительного тензо-резисторного датчика, находящегося в ГПУ, в аналоговый электрический сигнал, пропорциональный массе груза. Этот сигнал поступает на вход индикатора, где происходит его преобразование в цифровой код, определение значения массы, отображение результата измерений. Питание весов осуществляется через адаптер сетевого питания или от источника переменного тока.
Весы снабжены следующими дополнительными устройствами по ГОСТ Р 53228-2008: автоматической и полуавтоматической установки нуля (электронное), первоначальной установки нуля (электронное), выборки массы тары (электронное), уравновешивания и взвешивания тары (электронное), устройством установки по уровню. Весы снабжены функцией суммирования результатов нескольких измерений массы.
Весы выпускаются в модификациях, отличающихся наибольшими и наименьшими пределами взвешивания, действительной ценой деления шкалы, а также массой и габаритными размерами.
СКЕ-60-4050;
СКЕ: корпус индикатора выполнен из пластмассы ----------------'
СКЕ-Н: корпус индикатора выполнен из нержавеющей стали Максимальная нагрузка (кг): 60; 150; 300; 500 -----------------------------------
Габаритные размеры грузоприемной платформы
4050: ширина 40 см, длина 50 см (для весов с максимальной нагрузкой 60 или 150 кг) 4560: ширина 45 см, длина 60 см (для весов с максимальной на!рузкой 150 или 300 кг) 6080: ширина 60 см, длина 80 см (для весов с максимальной нагрузкой 300 или 500 кг)
Схема опломбирования представлена на рис. 2.
Весы СКЕ
Рисунок 2 - Схема опломбирования
Весы СКЕ-Н
Программное обеспечение
Программное обеспечение (ПО) весов реализовано аппаратно и является встроенным и полностью метрологически значимым. Защита ПО и данных измерений от преднамеренных и непреднамеренных воздействий соответствует требованиям ГОСТ Р 53228-2008п.п. 5.5.1 «Дополнительные требования к электронным устройствам с программным управлением. Устройства со встроенным программным управлением». Изменение ПО весов через интерфейс пользователя невозможно. Интерфейсы связи отсутствуют. Для предотвращения несанкционированного доступа и внесения возможных изменений в аппаратную часть весов корпус индикатора пломбируется.
Уровень защиты от преднамеренных и непреднамеренных воздействий «А» по МИ 3286-2010.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентифи кацион-ный номер) программного обеспечения* |
I (ифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
не применяется0 |
SIS и |
1.3 |
не применяется0 |
не применяется0 |
Примечание
"встроенное ПО (микропрограмма)
Технические характеристики
Таблица 2 - Метрологические характеристики_____
|
Модификация |
Класс точности по ГОСТР 53228-2008 |
Нагрузка, кг |
Поверочное деление, е; действительная цена деления шкалы, d; (d=e), кг |
Число поверочных делений, п |
Пределы допускаемой погрешности | ||
|
максимальная (Мах) |
минимальная (Min) |
для нагрузки т, кг |
при поверке, кг | ||||
|
СКЕ(-Н)-60-4050 |
III |
60 |
0,4 |
0,02 |
3000 |
0< т<10 10< т<40 40< т<60 |
±0,01 ±0,02 ±0,03 |
|
СКЕ(-Н)-150-4050 СКЕ(-Н)-150-4560 |
III |
150 |
1 |
0,05 |
3000 |
0<т<25 25< т< 100 100<т< 150 |
±0,025 ±0,05 ±0,075 |
|
СКЕ(-Н)-300-4560 СКЕ(-Н)-3 00-6080 |
III |
300 |
2 |
0,1 |
3000 |
0< т<50 50< т< 200 200< т<300 |
±0,05 ±0,1 ±0,15 |
|
СКЕ(-Н)-500-6080 |
III |
500 |
4 |
0,2 |
2500 |
0<т<100 100<т<400 400< т<500 |
±0,1 ±0,2 ±0,3 |
Примечание — Пределы допускаемой погрешности в эксплуатации (у пользователя) равны удвоенному значению пределов допускаемых погрешностей при поверке
Таблица 3 - Технические характеристики
|
Параметры электропитания от сети переменного тока: - напряжение, В - частота, Гц - потребляемая мощность, ВА, не более |
220-33 50 ± 1 30 |
|
Масса весов, кг, не более: СКЕ-60-4050; СКЕ-150-4050 |
26 |
|
СКЕ-150-4560; СКЕ-300-4560 |
29 |
|
СКЕ-300-6080;СКЕ-500-6080 |
36 |
|
Диапазон уравновешивания тары |
100 % Мах |
|
Диапазон температур, °C |
от-10 до +40 |
|
Вероятность безотказной работы за 1000 ч |
0,92 |
|
Средний полный срок службы, лет |
10 |
Знак утверждения типа
Наносится на эксплуатационную документацию типографским способом; на переднюю панель индикатора, способом трафаретной печати на поливинилхлоридной основе и на маркировочную табличку, расположенную на корпусе весов, фотохимическим способом.
Комплектность
1. Весы 1 шт.
2. Адаптер сетевого питания (для СКЕ-Н) 1 шт.
3. Руководство по эксплуатации 1 шт.
Поверка
осуществляется в соответствии с приложением Н «Методика поверки весов» ГОСТ Р 53228-2008, «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Основные средства поверки: гири класса Mi по ГОСТ 7328-2001.
Сведения о методах измерений
Сведения о методиках (методах) измерений приведены в документах: «Весы платформенные для статического взвешивания СКЕ. Паспорт и руководство по эксплуатации.», раздел «Установка и работа с весами СКЕ»; «Весы платформенные для статического взвешивания СКЕ-Н. Паспорт и руководство по эксплуатации», раздел «Установка и работа с весами».
Нормативные документы
1. ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
2. ГОСТ 8.021-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы»
3. Технические условия ТУ 4274-008-7723749500-10 «Весы платформенные для статического взвешивания СКЕ, СКЕ-Н».
Рекомендации к применению
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
- осуществление торговли и товарообменных операций, выполнение работ по расфасовке товаров;
- выполнение государственных учетных операций
- осуществление мероприятий государственного контроля (надзора);
