Весы автомобильные неавтоматического действия МВСК-УВ

Назначение

Весы МВСК-УВ предназначены для статического взвешивания автотранспортных средств

Описание

Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ) и весоизмерительного прибора, расположенного в отапливаемом помещении весовой. ГПУ может включать в себя от одной до пяти весовых платформ, одна из которых (первая) опирается на четыре тензодатчика, а каждая последующая - на два датчика. Весовая платформа конструктивно состоит из двух жестко закрепленных поперечными балками полуплатформ. Весы могут быть смонтированы на фундаменте в приямке или на подготовленной площадке, соответствующей следующим требованиям: асфальтное либо асфальтобетонное покрытие толщиной не менее 80 мм (ГОСТ 9128-97), бетонное покрытие (инструкция ВСН 139-80), плиты дорожные (ГОСТ 21924.2-84).

В весах применяются датчики типа С11 (г/реестр №51168-12) производства ф. «Deasar Sensors Ои», Эстония или RC3 (г/реестр №50843-12) производства ф. «Flintec GmbH», Германия.

В составе весов применяются весоизмерительные приборы типа CI модели CI-6000A (г/реестр №50968-12) производства ф. «CAS Corporation Ltd», Р. Корея.

Принцип действия весов основан на преобразовании деформаций упругих элементов тензорезисторных датчиков, возникающих под действием силы тяжести взвешиваемого груза, в электрический сигнал, изменяющийся пропорционально массе груза. Сигналы от тензодатчиков преобразуются в цифровые при помощи весоизмерительного прибора и результат взвешивания в единицах массы отображается на цифровом дисплее прибора.

Общий вид весов представлен на рисунке 1.

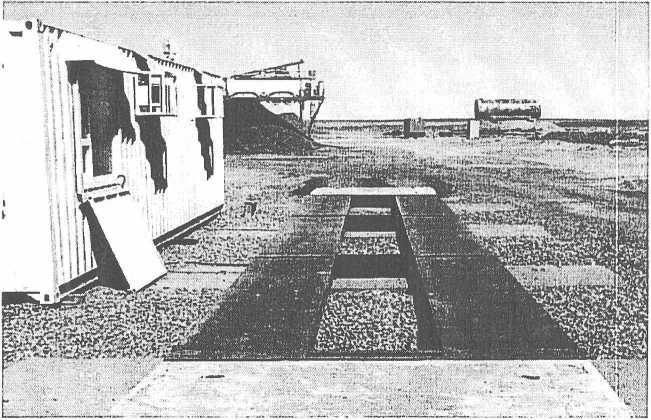

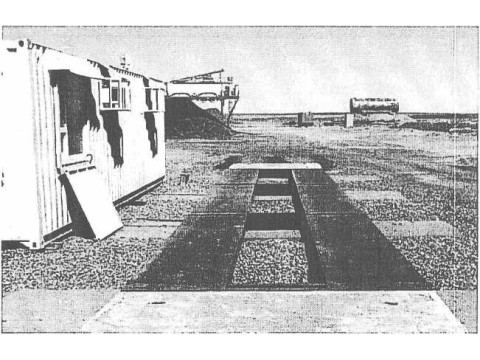

Рис. 1. Общий вид весов МВСК-УВ

Лист № 2

Всего листов 5 Форма маркировки весов: МВСК-УВ Max-N-X, где

Мах - значение максимальной нагрузки весов: 15, 25, 30, 40, 60, 80,100 т;

N - длина ГПУ, м;

X - тип датчика: C11,RC3;

Программное обеспечение

Программное обеспечение (далее ПО) прибора CI-6000A является встроенным и полностью метрологически значимым. Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении прибора в режиме юстировки.

Защита от несанкционированного доступа к ПО, настройкам и данным измерений обеспечивается защитной пломбой на передней панели корпуса прибора, предотвращающей доступ к переключателю входа в режим юстировки. ПО не может быть модифицировано без нарушения защитной пломбы.

Идентификационные данные ПО представлены в таблице 1 Таблица 1

Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Технические характеристики

Класс точности весов по ГОСТ Р 53228-2008.................................................III (средний)

Значения максимальной нагрузки весов (Мах), минимальной нагрузки (Min), поверочного деления (е), действительной цены деления (d), число поверочных делений (п), интервалы взвешивания и пределы допускаемой погрешности при поверке приведены в таблице 2.

Таблица 2

Продолжение табл.2

Значения габаритных размеров и массы ГПУ весов, количество платформ приведены в таблице 3.

Таблица 3_______________________________________________________________________

Пределы допускаемой погрешности устройства установки на нуль........................± 0,25 е

Диапазон устройства выборки массы тары.............................................от 0 до 50% Мах

Электрическое питания весов:

- напряжение переменного тока, В.................................................................................. 187.... 242

- частота, Гц.................................................................................................................................50

Потребляемая мощность, не более, В-А................7

Диапазон рабочих температур:

- грузоприемного устройства весов......................................от минус 40 °C до плюс 50 °C

- весоизмерительного прибора............................................от минус 10 °C до плюс 40 °C

Вероятность безотказной работы весов за 2000 часов, не менее

Средний срок службы, лет, не менее

Знак утверждения типа

Знак утверждения типа наносится фотохимическим способом на маркировочную табличку, закрепленную на металлоконструкции ГПУ, и на титульный лист Руководства по эксплуатации типографским способом.

Комплектность

Поверка

осуществляется по документу ГОСТ Р 53228-2008 «Весы неавтоматического действия. Метрологические и технические требования. Испытания», Приложение Н.

Основное поверочное оборудование - гири класса точности Mi и Мьз по ГОСТ OIML R 111-1-2009 «Гири классов Ej, Еэ, Fi, F2, Mj, М1-2, М2, М2-3 и М3. Метрологические и технические требования».

Сведения о методах измерений

Описание метода прямых измерений содержится в документе «Весы автомобильные неавтоматического действия МВСК-УВ. Руководство по эксплуатации» Т427423-001 РЭ.

Нормативные документы

1 ГОСТ Р 53228-2008 «Весы неавтоматического действия. Метрологические и технические требования. Испытания»;

2 ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерения массы»

Рекомендации к применению

Осуществление торговли и товарообменных операций, выполнение государственных учетных операций.
