Весы электронные автомобильные ВАБм
| Номер в ГРСИ РФ: | РБ 03 02 4193 15 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Весы |
| Производитель / заявитель: | ОАО "Гроднопромтехника", г. Гродно |
Весы электронные автомобильные ВАБм (далее - весы) предназначены для статического взвешивания автомобилей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 4193 15 |
| Наименование | Весы электронные автомобильные ВАБм |
| Год регистрации | 2015 |
| Номер сертификата | 9994 |
| Дата регистрации | 2015-09-29 |
| Срок действия | 2020-09-29 |
| Получатель сертификата | ОАО "Гроднопромтехника", г. Гродно, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "Гроднопромтехника"
Адрес: г. Гродно, ул. Понемуньская, 20
Контакты: (0152) 75-73-67
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку весов, изготовленных до 29.09.2015, в Республике Беларусь проводить по МРБ МП. 1972-2012. Поверку весов, изготовленных после 29.09.2015, в Республике Беларусь проводить согласно приложению ДА ГОСТ OIML R 76-1-2011. |
Поверители
Скачать
|
Описание типа РБ 03 02 4193 15 [2016-05-30]
rb-03-02-4193-15_2016-05-30.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 4193 15 [2013-05-06]
rb-03-02-4193-15_2013-05-06.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 4193 15 [2010-05-04]
rb-03-02-4193-15_2010-05-04.pdf
|
Скачать |
Описание типа
Назначение
Весы электронные автомобильные ВАБм (далее - весы) предназначены для статического взвешивания автомобилей.
Область применения - сельскохозяйственные и промышленные предприятия.
Описание
Принцип действия весов основан на преобразовании механического воздействия измеряемой массы, приложенной к тензометрическим датчикам весов, в аналоговый сигнал разбаланса измерительного моста датчика. Полученный аналоговый сигнал поступает в терминал и подвергается аналого-цифровому преобразованию и математической обработке. Обработанный цифровой сигнал отображается на индикаторе терминала.
Весы состоят из грузоприемного устройства, тензометрических датчиков, терминала, блока объединительного, комплекта кабелей.
Грузоприемное устройство состоит, в зависимости от исполнения весов, из 2, 3 или 4 полуплатформ и 4 аппарелей. Платформа опирается на тензометрические датчики, установленные на бетонные основания.
Датчики подключаются к блоку объединительному, который соединительным кабелем с разъемом подключен к терминалу.
Терминал содержит кнопочную клавиатуру и цифровой индикатор. На его задней поверхности помещены разъемы для подключения блока питания, внешнего устройства и блока объединительного.
Весы работают в следующих режимах:
— простое взвешивание;
— взвешивание груза с тарой;
Весы изготавливают в следующих модификациях:
- ВАБм-40 - с наибольшим пределом взвешивания 40000 кг;
- ВАБм-50 - с наибольшим пределом взвешивания 50000 кг;
- ВАБм-60 - с наибольшим пределом взвешивания 60000 кг.
Весы модификаций ВАБм-40 и ВАБм-50 изготавливают с длиной платформы 10, 12, 15, 16 и 18 м.
Весы модификации ВАБм-60 изготавливают с длиной платформы 10, 12, 15, 16, 18, 20 и 24 м.
В весах используются тензометрические датчики НМ9В производства "ZEMIC СО. LTD", Китай, терминал ХК3118Т1 производства "Keii International Trading Со., LTD", Китай и блок объединительный JB производства "Keii International Trading Со., LTD", Китай.
Номер версии программного обеспечения отображается на дисплее при включении весов в сеть или может быть вызван через меню весов. Данные программного обеспечения индикатора не доступны, так как программного обеспечение не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования. Версия программного обеспечения «3.4».
Внешний вид весов приведен на рисунке 1.
Схема пломбировки весов от несанкционированного доступа приведена в приложении А к описанию типа.

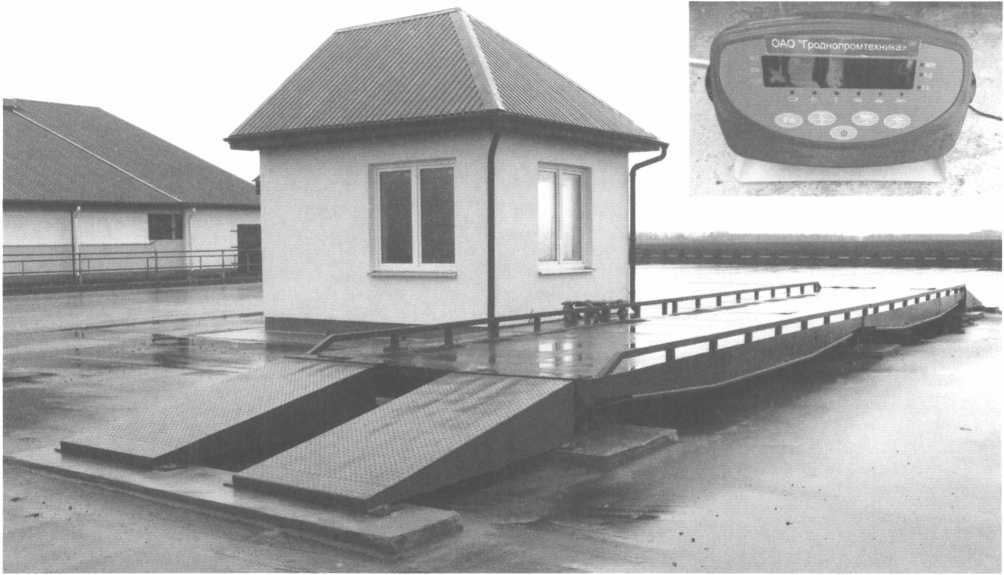

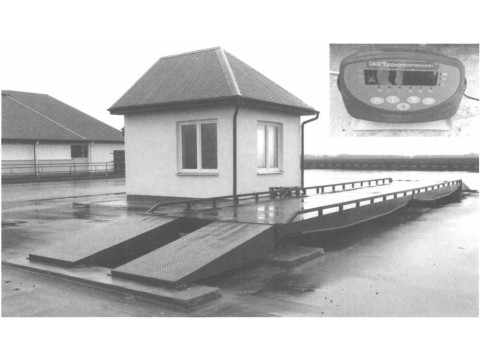

Рисунок 1 - Внешний вид весов электронных автомобильных ВАБм
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные характеристики весов приведены в таблицах 1 и 2. Таблица 1_________________________________________________________
|
Наименование параметра |
Значение параметра | ||
|
ВАБм-40 |
ВАБм-50 |
ВАБм-60 | |
|
1 |
2 |
3 |
4 |
|
Класс точности, по ГОСТ OIML R76-1-2011 |
средний | ||
|
Максимальная нагрузка (Мах), кг |
40000 |
50000 |
60000 |
|
Минимальная нагрузка (Min), кг |
400 | ||
|
Поверочный интервал весов (е) и действительная цена деления (d), кг |
20 | ||
|
Диапазон выборки массы тары, кг |
от 400 до 15000 |
от 400 до 20000 |
от 400 до 25000 |
|
Габаритные размеры, мм, не более: - грузоприемного устройства для исполнений: - ВАБм-40/10, ВАБм-50/10, ВАБм-60/10 - ВАБм-40/12, ВАБм-50/12, ВАБм-60/12 - ВАБм-40/15, ВАБм-50/15, ВАБм-60/15 - ВАБм-40/16, ВАБм-50/16, ВАБм-60/16 - ВАБм-40/18, ВАБм-50/18, ВАБм-60/18 - ВАБм-60/20 - ВАБм-60/24 - терминала |
10000x3130x700 12000x3130x700 15000x3130x700 16000x3130x700 18000x3130x700 20000x3130x700 24000x3130x700 | ||
|
250x180x100 | |||
|
6 Масса грузоприемного устройства для исполнений, кг, не более - ВАБм-40/10, ВАБм-50/10, ВАБм-60/10 - ВАБм-40/12, ВАБм-50/12, ВАБм-60/12 - ВАБм-40/15, ВАБм-50/15, ВАБм-60/15 - ВАБм-40/16, ВАБм-50/16, ВАБм-60/16 - ВАБм-40/18, ВАБм-50/18, ВАБм-60/18 - ВАБм-60/20 - ВАБм-60/24 |
4 300 5 800 6 500 6 900 8 700 9 600 11 600 | ||
|
Длина соединяющего кабеля между грузоприемным устройством и терминалом, м, не более |
20 | ||
|
Потребляемая мощность, В А, не более |
10 | ||
|
Параметры электропитания переменного тока - напряжение, В - частота, Гц |
от 195,5 до 253 50 ±1 | ||
|
Время непрерывной работы, ч, не менее |
16 | ||
|
Время установления показаний, с, не более |
3 | ||
|
Пределы допускаемой погрешности устройства установки на нуль, кг |
± 0,25е -------4^- | ||
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
|
Пределы допускаемой погрешности установки на нуль тарирующего устройства, кг |
± 0,25е | ||
|
Диапазон рабочих температур, ”С |
от минус 20 до плюс 40 | ||
|
Диапазон температур при транспортировании, °C |
от минус 50 до плюс 50 | ||
|
Относительная влажность воздуха при эксплуатации при 25 °C, %, не более |
98 | ||
|
Степень защиты оболочки по ГОСТ 14254-96: - грузоприемного устройства - терминала |
IP55 IP42 | ||
|
Вероятность безотказной работы |
0,85 | ||
|
Средний срок службы, лет |
8 | ||
Таблица 2
|
Интервалы взвешивания, кг |
Пределы допускаемой погрешности, кг | |
|
при поверке |
при эксплуатации | |
|
Весы ВАБм-40/10, |
ВАБм-40/12, ВАБм-40/15, ВАБм-40/16, ВАБм-40/18 | |
|
от 400 до 10000 включ. |
± 10 |
±20 |
|
от 10000 до 40000 включ. |
±20 |
±40 |
|
Весы ВАБм-50/10, |
ВАБм-50/12, ВАБм-50/15, ВАБм-50/16, ВАБм-50/18 | |
|
от 400 до 10000 включ. |
± 10 |
±20 |
|
от 10000 до 40000 включ. |
±20 |
±40 |
|
свыше 40000 |
±30 |
±60 |
|
Весы ВАБм-60/10, ВАБм-60/12, ВАБм-60/15, ВАБм-60/16, ВАБм-60/18, ВАБм-60/20, ВАБм-60/24 | ||
|
от 400 до 10000 включ. |
± 10 |
±20 |
|
от 10000 до 40000 включ. |
±20 |
±40 |
|
свыше 40000 |
±30 |
±60 |
Пределы допускаемой погрешности в режиме выборки массы тары соответствуют пределам допускаемой погрешности весов, указанным в таблице 2.
Знак утверждения типа
Знак утверждения типа наносится на лицевом шильдике весов в правом верхнем углу, а также на терминал и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
В комплект поставки входят:
- устройство грузоприемное;
- терминал;
- блок объединительный;
- датчики тензометрические;
- блок питания (зарядное устройство);
- кабель соединительный;
- аппарель (поставляется по отдельному заказу);
- кабель интерфейса (поставляется по отдельному заказу);
- руководство по эксплуатации.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 190736206.001-2009 «Весы электронные автомобильные ВАБм».
ТР 2008/012/BY «Неавтоматические весоизмерительные приборы. Основные требования».
ТР ТС 004/2011 “О безопасности низковольтного оборудования”.
ТР ТС 020/2011 “Электромагнитная совместимость технических средств”
ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Метрологические и технические требования испытания».
Заключение
Весы электронные автомобильные ВАБм соответствуют
требованиям
требованиям соответствии
ТУ BY 190736206.001-2009, ГОСТ OIML R 76-1-2011, ТР 2008/012/BY.
Весы электронные автомобильные ВАБм соответствуют ТР ТС 020/2011, ТР ТС 004/2011 (декларация о № ТС BY/112 11.01. ТР004 003 15762, срок действия до 25.01.2021).
Межповерочный интервал - не более 12 месяцев (для весов, предназначенных для применения в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ. г. Минск, Старовиленский тракт, 93, Тел. (017) 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025.
