Весы вагонные электронные ВВ
| Номер в ГРСИ РФ: | РБ 03 02 5574 14 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Весы |
| Производитель / заявитель: | ЗАО «Завод весоизмерительного оборудования» (ЗВО), г. Молодечно |
|
Описание типа РБ 03 02 5574 14 [2015-04-15]
rb-03-02-5574-14_2015-04-15.pdf
|
Скачать |
Весы вагонные электронные ВВ (в дальнейшем - весы) предназначенные для статического взвешивания железнодорожных вагонов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 5574 14 |
| Наименование | Весы вагонные электронные ВВ |
| Год регистрации | 2014 |
| Номер сертификата | 9459 |
| Дата регистрации | 2014-11-27 |
| Срок действия | 2019-11-27 |
| Получатель сертификата | ЗАО "Завод весоизмерительного оборудования", а/г Дубина-Боярская Воложинского р-на Минской обл., Республика Беларусь (BY) |
Производитель / Заявитель
ЗАО "Завод весоизмерительного оборудования"
Адрес: агрогородок Дубина Боярская Воложинского р-на Минской обл.
Контакты: (0176)730-911
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ГОСТ OIML R76-1-2011. |
Поверители
Скачать
|
Описание типа РБ 03 02 5574 14 [2015-04-15]
rb-03-02-5574-14_2015-04-15.pdf
|
Скачать |
Описание типа
Назначение
Весы вагонные электронные ВВ (в дальнейшем - весы) предназначенные для статического взвешивания железнодорожных вагонов.
Область применения - предприятия промышленности, топливно-энергетического комплекса, сельского хозяйства и торговли.
Описание
Весы вагонные электронные ВВ изготавливают в трёх модификациях:
- ВВ- 100000 - весы с наибольшим пределом взвешивания 100000 кг;
- ВВ- 150000 - весы с наибольшим пределом взвешивания 150000 кг;
- ВВ - 200000 - весы с наибольшим пределом взвешивания 200000 кг.
Конструктивно весы состоят из грузоприемного устройства (ГУ), опирающегося на тензометрические датчики, типа GY Scale, производства Китай, коммутационной коробки и дискретного отсчётного устройства (ДОУ) типа ХК, произведённой компанией “Keii electric”, Китай.
Принцип работы весов основан на преобразовании механического воздействия силы тяжести взвешиваемого груза на силоизмерительные тензометрические датчики в электрический сигнал. Электрический сигнал, величина которого пропорциональна массе взвешиваемого груза, поступает на дискретное отсчетное устройство. Дискретное отсчетное устройство преобразует сигналы тензодатчиков и индицирует массу взвешиваемого груза на цифровом табло.
Идентификационным признаком программного обеспечения (далее ПО) служит номер версии, который отображается на дисплее при включении весов в сеть или может быть вызван через меню весов. Версия встроенного ПО - PN 1224. Данные ПО ДОУ не доступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования. Метрологически значимая часть ПО и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных измерений (что соответствует уровню С по МИ 3286-2010).
Весы могут работать в следующих режимах:
— простое взвешивание;
— взвешивание груза с тарой;
Внешний вид весов приведен на рисунке 1.

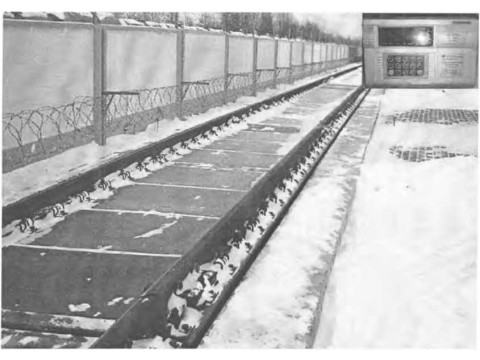

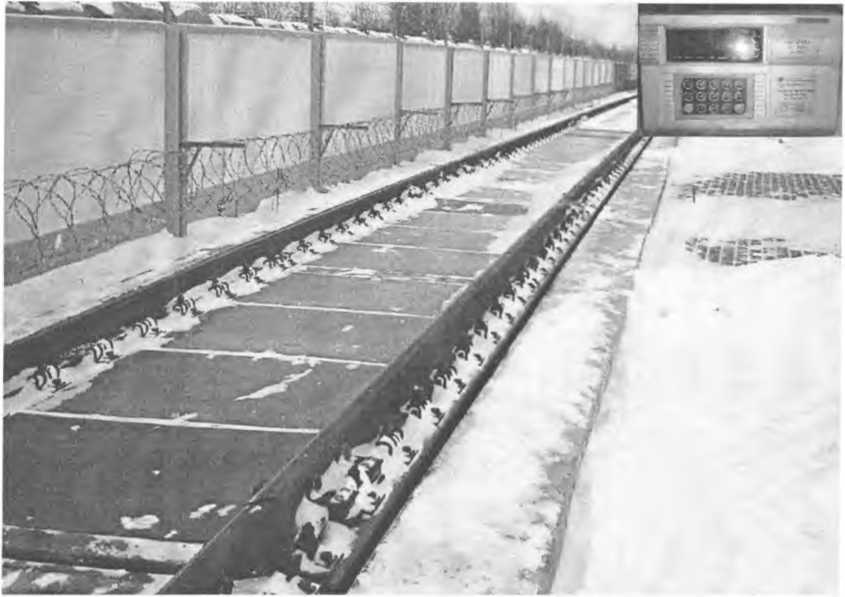

Рис.1 Внешний вид весов вагонных электронных ВВ
Схема пломбирования весов от несанкционированного доступа с указанием мест нанесения знака поверки в виде клейма-наклейки приведена в Приложении А.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 1
Технические и метрологические характеристики весов приведены в таблицах 1-3.
|
Наименование характеристики |
ВВ-100000 |
ВВ-150000 |
ВВ-200000 |
|
1 Класс точности |
Средний по ГОСТ O1ML R76-1-2011 | ||
|
2 Максимальная нагрузка Мах. кг |
100000 |
150000 |
200000 |
|
3 Минимальная нагрузка Min, кг |
1000 |
1000 |
2000 |
|
4 Действительная цена деления (шкалы) d и поверочный интервал весов е. кг |
50 |
50 |
100 |
|
5 Диапазон выборки массы тары, % |
от 0 до 100 | ||
|
Порог чувствительности весов, не более |
1,4 е | ||
|
Влияние устройства установки нуля на результат взвешивания |
± 0,25 е | ||
|
8 Диапазон рабочих температур, °C - грузоприемное устройство, - дискретное отсчетное устройство |
от минус 30 до плюс 40 от 0 до плюс 40 | ||
|
9 Напряжение питания. В |
от 195,5 до 253 | ||
|
10. Частота напряжения питания, Гц |
50± 1 | ||
|
11 Потребляемая мощность. ВА, не более |
15 | ||
|
12 Степень защиты оболочки по ГОСТ 14254 - грузоприемное устройство. - дискретное отсчетное устройство |
IP55 IP42 | ||
|
13 Средний срок службы весов, лет, не менее |
15 | ||
|
14 Время установления рабочего режима, мин, не более |
30 | ||
|
15 Время установления показаний, с, не более | |||
|
16 Время непрерывной работы, ч, не менее |
16 Zz'zrt | ||
|
17 Вероятность безотказной работы |
0.9 |
7 [ Ч’х \ | |
средств I
\ Дл» доиуиигто/ к
Пределы допускаемой погрешности весов указанны в таблице 2. Таблица 2
|
Обозначение модификации |
Интервалы взвешивания, кг |
Пределы допускаемой погрешности (тре) при поверке, кг |
|
ВВ-100000 |
От 1000 кг до 25000 кг вкл. |
±25 |
|
Св. 25000 кг до 100000 кг вкл. |
±50 | |
|
ВВ-150000 |
От 1000 кг до 25000 кг вкл. |
±25 |
|
Св. 25000 кг до 100000 кг вкл. |
±50 | |
|
Св. 100000 кг |
±75 | |
|
ВВ-200000 |
От 2000 кг до 50000 кг вкл. |
±50 |
|
Св. 50000 кг до 200000 кг вкл. |
± 100 |
Пределы допускаемой погрешности в эксплуатации весов устанавливаются в два раза больше, чем при поверке
Таблица 3
|
Способ установки на месте эксплуатации |
Габаритные размеры, мм, не более |
Масса весов, кг, не более | ||
|
ВВ-100000 |
ВВ-150000 |
ВВ-200000 | ||
|
Фундаментные |
11500x2000x400 |
11500x2000x400 |
11500x2000x400 |
8100 |
|
12500x2000x400 |
12500x2000x400 |
12500x2000x400 |
8900 | |
|
13500x2000x400 |
13500x2000x400 |
13500x2000x400 |
9900 | |
|
14500x2000x400 |
14500x2000x400 |
14500x2000x400 |
10900 | |
|
15500x2000x400 |
15500x2000x400 |
15500x2000x400 |
11900 | |
|
Бесфундаментные |
11500x2000x200 |
11500x2000x200 |
11500x2000x200 |
8100 |
|
12500x2000x200 |
12500x2000x200 |
12500x2000x200 |
8900 | |
|
13500x2000x200 |
13500x2000x200 |
13500x2000x200 |
9900 | |
|
14500x2000x200 |
14500x2000x200 |
14500x2000x200 |
10900 | |
|
15500x2000x200 |
15500x2000x200 |
15500x2000x200 |
11900 | |
Знак утверждения типа
Знак утверждения типа наносится на лицевую панель дискретного отсчетного устройства и табличку, закрепленную на грузоприемном устройстве, а также на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплект поставки весов должен соответствовать перечню, приведенному в таблице 4. Таблица 4
|
Наименование |
Количество, шт. |
peeciP ений | ||
|
ВВ-100000 |
BB-150000 |
BB-200000 | ||
|
ГУ |
1 | |||
|
Тензометрический датчик |
4 или 6 6 или 8 | |||
|
для одноплатформенных: для двух платформенных | ||||
|
ДОУ |
1 | |||
|
Коробка коммутации тензометрических датчиков |
1 | |||
|
Кабель соединительный (до 150 м) |
1 | |||
|
Руководство по эксплуатации |
1 ЭКЗ. | |||
|
Руководство оператора на ДОУ |
1 экз- zz^ | |||
|
Упаковочная коробка |
1 II | |||
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТР 2008/012/BY "Неавтоматические весоизмерительные приборы. Основные требования".
ТУ BY 691357099.003-2014 «Весы вагонные электронные ВВ».
ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Метрологические и технические требования испытания».
Заключение
Весы вагонные электронные ВВ соответствуют требованиям ТУ BY 691357099.003-2014, ТР 2008/012/BY, ГОСТ OIML R 76-1-2011.
Межповерочный интервал - не более 12 месяцев (для применения в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
Республика Беларусь, г. Минск, Старовиленский тракт, д. 93
Тел. (017)-334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
