Весы товарные ВТ 8908
| Номер в ГРСИ РФ: | РБ 03 02 1737 17 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Весы |
| Производитель / заявитель: | ОАО "Иглинский весовой завод", с. Иглино, Республика Башкортостан |
Весы товарные ВТ 8908 (далее - весы) предназначены для статических измерений массы различных грузов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 1737 17 |
| Наименование | Весы товарные ВТ 8908 |
| Год регистрации | 2017 |
| Номер сертификата | 11000 |
| Дата регистрации | 2017-03-29 |
| Срок действия | 2020-05-21 |
| Получатель сертификата | ОАО "Иглинский весовой завод", с. Иглино, Республика Башкортостан, Россия (RU) |
Производитель / Заявитель
ОАО "Иглинский весовой завод"
Адрес: 452410, Башкортостан, п. Иглино, ул. Заводская, 9
Контакты: (34795) 2-10-43 // 2-25-01
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ГОСТ OIML R 76-1-2011. |
| Признание поверки | Первичная при выпуске из производства: ЦСМС Республики Башкортостан (номер реестра - №036, шифр поверительного клейма - АБ)(НТК №09-02). |
Поверители
Скачать
|
Описание типа РБ 03 02 1737 17 [2010-11-18]
rb-03-02-1737-17_2010-11-18.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 1737 17 [2017-08-17]
rb-03-02-1737-17_2017-08-17.pdf
|
Скачать |
Описание типа
Назначение
Весы товарные ВТ 8908 (далее - весы) предназначены для статических измерений массы различных грузов.
Описание
Принцип действия весов основан на равновесии неравноплечих рычагов — один из них получает нагрузку от взвешиваемого груза, а второй — от шкальной гири, перемещающейся по шкале весов.
Конструктивно весы состоят из следующих сборочных единиц: рамы, платформы грузоприемной, рычажной системы, коромыслового шкального указателя и выносной стойки (для весов со стойкой).
Рама весов является корпусом весов, внутри которого размещен рычажный механизм. Платформа грузоприемная служит для размещения на ней взвешиваемого груза. Рычажная система передает усилия от грузоприемной платформы к шкальному указателю. Коромысловый шкальный указатель предназначен для уравновешивания весов посредством перемещения по шкале специальной шкальной гири и для отсчета результатов показаний. Выносная стойка служит для закрепления на ней шкального указателя.
Модификации весов различаются максимальными, минимальными нагрузками и пределами допускаемой погрешности.
Исполнение весов может различаться: по месту размещения коромыслового шкального указателя, размером грузоприемной платформы, качеством исполнения.
Весы имеют обозначение ВТ 8908-М-У-П-И
М- максимальная нагрузка в килограммах.
У - место расположения коромыслового шкального указателя:
- на раме весов - без дополнительного обозначения;
- на выносной стойке - обозначение «С»;
- на выносной стойке с коромыслом, развернутым в сторону платформы - обозначение «М»;
- на короткой выносной стойке с коромыслом, развернутым в сторону платформы -обозначение «К».
П - размеры грузоприемной платформы:
- основное исполнение платформы - размеры 460x600 мм - без дополнительного обозначения;
- платформа размером 400x435 мм - обозначение «Г»;
- увеличенная платформа размером 600x600 мм - обозначение «У».
И - исполнение весов:
- обычное исполнение - без дополнительного обозначения;
- с крышкой платформы и улучшенными транспортными запорами - обозначение «В»;
- с крышкой платформы из нержавеющей стали и улучшенными транспортными запорами - обозначение «Н».

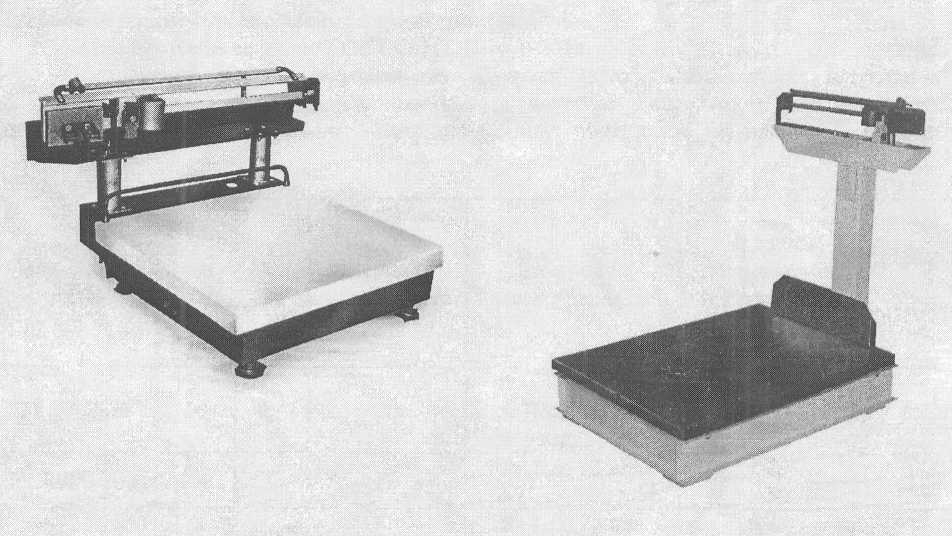

На выносной стойке
На выносной короткой стойке с На выносной стойке с коромыслом,
коромыслом, развернутым в сторону развернутым от платформы
платформы

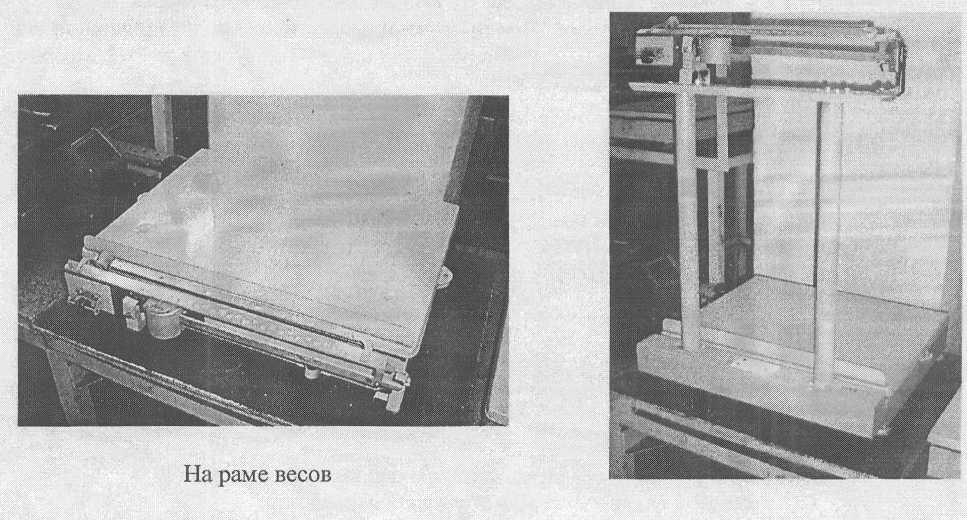

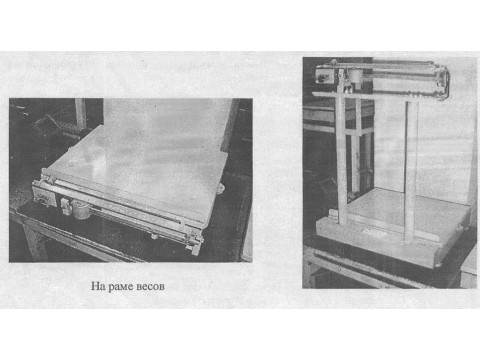

Рисунок 1 - Внешний вид весов с различным расположением шкального указателя

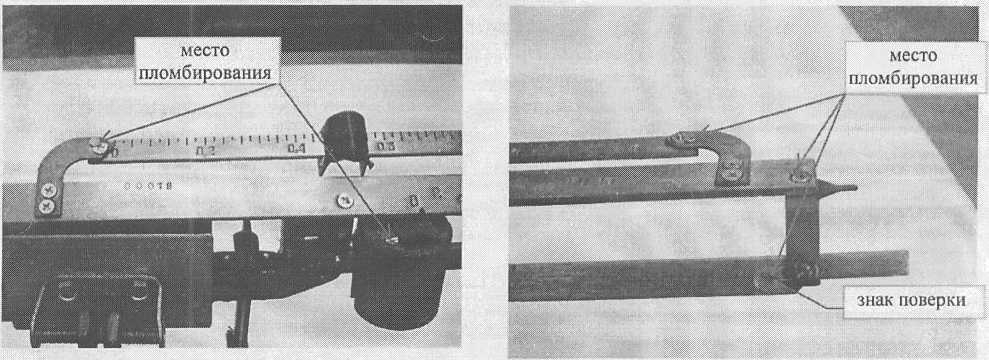

В весах предусмотрена защита от несанкционированного изменения установленных регулировок при помощи алюминиевых пломб. Места расположения пломб приведены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки
Технические характеристики
Класс точности весов по ГОСТ OIML R 76-1-2011..................................средний
Обозначение весов, максимальная нагрузка (Мах), минимальная нагрузка (Min), действительная цена деления (d), поверочный интервал весов (е), пределы допускаемой погрешности (таре) при поверке, число поверочных интервалов (п) для весов приведены в таблице 1.
Таблица 1______________________________________________________________________________
|
Обозначение весов |
Мах, кг |
Min, кг |
Действитель ная цена деления (d), поверочный интервал весов (е), г |
Интервалы взвешивания, кг |
Пределы допускаемой погрешности при поверке, г |
Число поверочных интервалов |
|
ВТ 8908-50 |
50 |
0,4 |
20 |
от 0,4 до 10 вкл св. 10 до 40 вкл. св. 40 до 50 вкл. |
± 10 ±20 ±30 |
2500 |
|
ВТ 8908-100 |
100 |
1 |
50 |
от 1 до 25 вкл св.25 до 100 вкл. |
±25 ±50 |
2000 |
|
ВТ 8908-150 |
150 |
1 |
50 |
от 1 до 25 вкл св.25 до 100 вкл. св. 100 до 150 вкл. |
±25 ± 50 ±75 |
3000 |
|
ВТ 8908-200 |
200 |
2 |
100 |
от 2 до 50 вкл св.50 до 200 вкл. |
± 50 ± 100 |
2000 |
|
ВТ 8908-500 |
500 |
4 |
200 |
от 4 до 100 вкл св. 100 до 400 вкл. св. 400 до 500 вкл. |
± 100 ±200 ± 300 |
2500 |
|
ВТ 8908-1000 |
1000 |
10 |
500 |
от 10 до 250 вкл св.250до 1000 вкл. |
±250 ±500 |
2000 |
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению
пределов допускаемых погрешностей при первичной поверке Чувствительность весов, мм, не менее.......................................................5 мм
Предписанные предельные значения температуры, °C..................от минус 10 до 40
Средний срок службы, лет, не менее.............................................................15.
Габаритные размеры и масса весов, габаритные размеры грузоприемной платформы
для различных модификаций и исполнений весов приведены в таблице 2. Таблица 2
|
Модификации и исполнения весов |
Габаритные размеры весов, мм, не более |
Размер грузоприемной платформы, мм, не более |
Масса весов, кг, не более |
|
ВТ 8908-150МГ |
510x435x1075 |
400x435 |
25 |
|
ВТ 8908-50, ВТ 8908-100, ВТ 8908-200 |
570x650x180 |
460x600 |
25 |
|
ВТ 8908-50С, ВТ 8908-100С, ВТ 8908-200С |
570x650x875 |
460x600 |
34 |
|
ВТ 8908-100У, ВТ 8908-200У |
715x650x180 |
600x600 |
29 |
|
ВТ 8908-100СУ, ВТ 8908-200СУ |
715x650x875 |
600x600 |
38 |
|
ВТ 8908-500 |
600x900x950 |
600x800 |
55 |
|
ВТ 8908-500У, ВТ 8908-1000 |
800x1100x950 |
800x1000 |
80 |
Знак утверждения типа
наносится типографским на табличку, изготовленную методом трафаретной печати (шелкография) на самоклеящейся пленке, закрепленную на боковой стороне рамы весов, а также на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Весы 1 шт
Руководство по эксплуатации 1 экз.
Поверка
осуществляется в соответствии с приложением ДА «Методика поверки весов» ГОСТ OIMLR 76-1-2011.
Основные средства поверки: эталонные гири 4-го разряда в соответствии с ГОСТ 8.021-2005.
Сведения о методах измерений
приведены в документе ДВЕ 2.791.009 РЭ «Весы товарные ВТ 8908. Руководство по эксплуатации»
Нормативные документы
ГОСТ OIML R 76-1-2011 ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания.
ГОСТ 8.021-2005 ГСИ. Государственная поверочная схема для средств измерений массы.
ТУ 4274-005-00226477-2015 Весы товарные ВТ 8908. Технические условия.
