Весы электронные неавтоматического действия серии Explorer (EX)

Назначение

Весы электронные неавтоматического действия серии Explorer (EX) (далее весы) предназначены для статического взвешивания различных грузов.

Область применения - предприятия промышленности, сельского хозяйства, научно-исследовательские организации, лаборатории.

Описание

Принцип действия весов основан на компенсации массы взвешиваемого груза электромагнитной силой, создаваемой системой автоматического уравновешивания. Электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза, преобразуется в цифровой код. Результаты взвешивания выводятся на дисплей.

Конструктивно весы состоят из грузоприемного устройства и весоизмерительного прибора (терминала). Весы модификаций ЕХ125, ЕХ125М, EX125D, EX125DM, ЕХ225, EX225/AD, EX225M/AD, EX225D, EX225D/AD, EX225DM, EX225DM/AD, ЕХ124, EX124M/AD, EX124/AD, ЕХ224, ЕХ224М, EX224M/AD, EX224/AD, ЕХ324, ЕХ324М, EX324M/AD, EX324/AD, ЕХ223, ЕХ223Е, ЕХ423, ЕХ423М, ЕХ423Е, ЕХ623, ЕХ1103, ЕХ1103М оснащены ветрозащитной витриной. Питание весов осуществляется через адаптер сетевого питания.

Весы выпускаются в различных модификациях, отличающихся метрологическими характеристиками, способом крепления (подключения) терминала, размерами ГПУ, наличием встроенного ионизатора для некоторых моделей.

Обозначение модификаций весов имеет вид EXABDEM/AD, где:

ЕХ - обозначение типа весов;

А - условное обозначение максимальной нагрузки (Мах);

В - условное обозначение дискретности (d).

D - обозначение двухинтервальных моделей (если присутствует);

Е - обозначение моделей весов без функции внутренней калибровки встроенным грузом (если присутствует).

М - означает поставки с европейского логистического центра (если присутствует).

/AD - обозначение моделей весов с функцией автоматических дверок ветрозащитного кожуха (если присутствует);

Весы оснащены последовательными интерфейсами передачи данных RS232C и USB, а также могут быть дополнительно оснащены интерфейсами Bluetooth, PS/2, Ethernet, которые позволяют подключать различные периферийные устройства, такие как принтер, вторичный дисплей, ножная педаль, устройство ввода-вывода дискретных сигналов, устройство чтения штрихового кода, ПК (персональный компьютер).

Весы оборудованы четырьмя бесконтактными датчиками, с помощью которых можно выполнять операции вывода на печать, установки нуля, калибровки, тарирования и другие функции.

Весы снабжены следующими устройствами:

- устройство установки по уровню с индикатором уровня;

- устройство первоначальной установки нуля;

- устройство слежения за нулем;

- устройство уравновешивания тары;

- устройство предварительного задания массы тары;

- устройство выборки массы тары;

- полуавтоматическое устройство юстировки чувствительности;

- цифровое показывающее устройство с отличающимся делением.

Весы могут выполнять следующие функции:

- сигнализация о превышении нагрузки;

- взвешивание в различных единицах измерения массы: миллиграмм, грамм, килограмм (для большегрузных моделей), карат - при поставке моделей весов с европейского логистического склада

- подсчет количества взвешиваемых образцов;

- индикация результата измерения в процентах от заданного значения;

- режим наполнения;

- контрольное взвешивание;

- динамическое взвешивание;

- суммирование результатов взвешивания;

- рецептурное взвешивание;

- дифференциальное взвешивание;

- отображения максимального значения массы;

- определение плотности;

- расчет стоимости ингредиентов;

- калибровка пипеток;

- определение плотности;

- статистический контроль качества;

- функция хранения данных (Библиотека) для некоторых режимов.

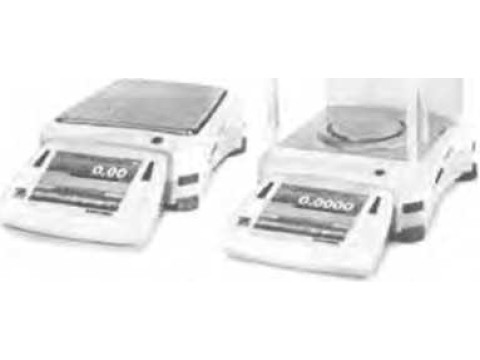

Внешний вид весов приведен на рисунке 1.

Рисунок 1 - Общий вид весов электронных неавтоматического действия серии Explorer (EX).

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой и/или наклейкой, расположенной на корпусе весов. Защитная пломба и/или наклейка ограничивает доступ к переключателю юстировки, при этом программное обеспечение (далее - ПО) не может быть модифицировано без нарушения защитной пломбы и изменения положения переключателя. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.

Схема пломбировки весов от несанкционированного доступа с указанием места нанесения знака поверки в виде клейма наклейки приведена в Приложении А к опи

санию типа.

ПО весов является встроенным и метрологически значимым. Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов или может быть вызван через меню весов. Идентификационные данные ПО приведены в таблице 1.

Таблица 1

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон рабочих температур, °C..............................от плюс 10 С до плюс 30

Относительная влажность воздуха, %.............................80 при температуре 30 °C

Диапазон температуры окружающей среды

при транспортировании, °C                           от минус 10 до плюс 50

Электрическое питание от сети переменного тока:

- напряжение, В.................................................................. от 195,5 до 253

- частота, Гц.................................................................................от 49 до 51

Время прогрева весов, мин

Потребляемая мощность, В А, не более

Средний срок службы, лет, не менее

Значения минимальной (Min) и максимальной (Мах) нагрузки, действительной цены деления (d), поверочного интервала (е), числа поверочных интервалов (п), интервалы взвешивания, пределы допускаемой погрешности при поверке и классы точности в соответствии с ГОСТ OIML R 76-1-2011 приведены в таблице в таблице 2.

Таблица 2

Продолжение таблицы 2

Примечание - Максимально допустимые погрешности в период эксплуатации весов устанавливаются в два раза больше, чем при поверке.

Масса и габаритные размеры весов приведены в таблице 3. Таблица 3

Знак утверждения типа

Знак утверждения типа наносится на маркировочную табличку, расположенную на грузоприемном устройстве весов и типографским способом на титульный лист руководства по эксплуатации.

Комплектность

В комплект поставки входят:

1. ГПУ                                                                    1 шт.

2. Терминал                                                         1 шт.

3. Соединительный кабель для подключения терминала              1 шт.

4. Руководство по эксплуатации                                      1 экз.

5. Комплект ветрозащитной витрины (для модификаций ЕХ125,

ЕХ125М, EX125D, EX125DM, ЕХ225, EX225/AD, EX225M/AD, EX225D,

EX225D/AD, EX225DM, EX225DM/AD, ЕХ124, EX124M/AD, EX124/AD, ЕХ224, ЕХ224М, EX224M/AD, EX224/AD, ЕХ324, ЕХ324М, EX324M/AD, EX324/AD, ЕХ223, ЕХ223Е, ЕХ423.ЕХ423М, ЕХ423Е, ЕХ623, ЕХ1103, ЕХ1103М)        1 шт.

6. Адаптер сетевого питания                                         1 шт.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация: “OHAUS Corporation” (США).

TP 2008/012/BY “Неавтоматические весоизмерительные приборы. Основные требования".

ТР ТС 004/2011 “О безопасности низковольтного оборудования”.

ТР ТС 020/2011 “Электромагнитная совместимость технических средств”.

ГОСТ OIML R 76-1-2011 “Весы неавтоматического действия. Метрологические и технические требования испытания”.

Заключение

Весы электронные неавтоматического действия серии Explorer (EX) соответствуют требованиям технической документации фирмы - изготовителя, ТР 2008/012/BY, ГОСТ OlML R 76-1-2011.

Весы электронные неавтоматического действия серии Explorer (EX) соответствуют требованиям ТР ТС 004/2011, ТР ТС 020/2011 (декларация о соответствии ТС № RU Д-СН.АГ03.В.72476 от 30.03.2015, срок действия до 29.03.2020).

Межповерочный интервал - не более 12 месяцев (для весов, предназначенных для применения, либо применяемых в сфере законодательной метрологии).

Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.

Республика Беларусь, г. Минск, Старовиленский тракт, д. 93

Тел. (017)-334-98-13.

Аттестат аккредитации № BY/112 02.1.0.0025.
