Весы настольные электронные для определения массы и стоимости продуктов ВР 4149

Назначение

Весы настольные электронные для определения массы и стоимости продуктов ВР 4149 (далее - весы) предназначены для статического измерения массы.

Описание

Принцип действия весов основан на преобразовании деформации упругих элементов виброчастотного датчика, возникающей под действием силы тяжести взвешиваемого груза, в выходной аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Далее сигнал поступает в устройство обработки аналоговых данных (микропроцессор), в котором сигнал обрабатывается для отображения на цифровом дисплее (терминал управления) результатов взвешивания в единицах массы.

Результаты взвешивания и значения массы груза индицируются на цифровой дисплее, расположенном на стойке вместе с функциональной клавиатурой, предназначенной для управления процессом взвешивания.

Конструктивно весы состоят из грузоприёмного устройства, весоизмерительного прибора с виброчастотным датчиком, цифрового дисплея.

Весы выпускаются в следующих модификациях: ВР4149-10; ВР 4149-11; ВР4149-12; ВР 4149-13; ВР4149-14; ВР 4149-15.

Информация о массе взвешиваемого груза по защищенному интерфейсу RS-232 может быть передана на внешнее устройство (персональный компьютер).

Условное обозначение весов имеет следующий вид; ВР 4149-ХХ -А-И, где: XX - наибольший предел взвешивания;

[А] - автономный источник питания;

[И] - наличие интерфейса.

Питание весов осуществляется через адаптер сетевого электрического питания (сетевое питание) или аккумулятора или батареек (автономное питание). В зависимости от модификации весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ OIMLR 76-1-2011):

- устройство установки по уровню (Т.2.7.1);

- устройство первоначальной установки нуля (Т.2.7.2.4);

- устройство слежения за нулём (Т.2.7.3);

- устройство уравновешивания тары (Т.2.7.4.1);

- многоцелевое использование показывающих устройств (4.4.4);

- запоминающее устройство (4.4.6).

Весы имеют следующие функции:

- суммирование последовательно взвешиваемых масс;

- вычисление стоимости товара по массе и по цене;

- калькулятор;

- энергонезависимую память;

- режим автоматического определения стоимость товара;

- возможность суммирования цен последовательно взвешиваемых товаров.

Весы выпускаются с люминесцентной или жидкокристаллической индикацией.

Весы с расширенными функциональными возможностями могут поставляться с интерфейсом RS-232 для передачи данных на персональный компьютер.

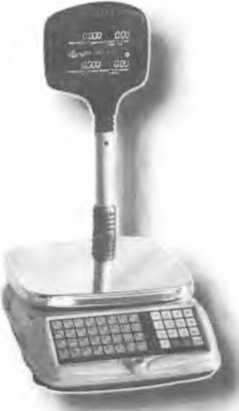

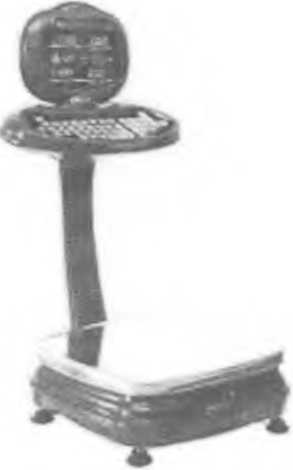

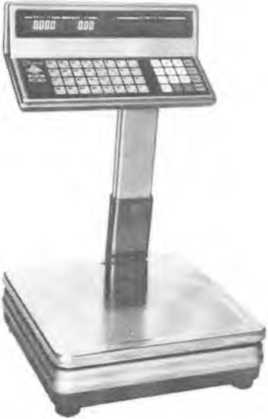

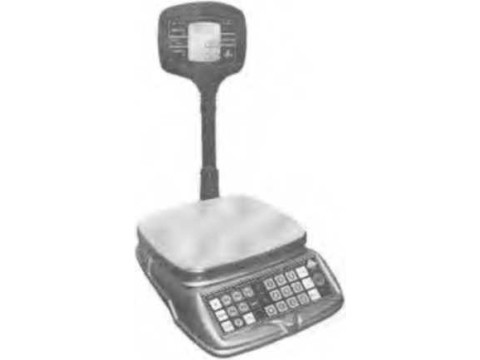

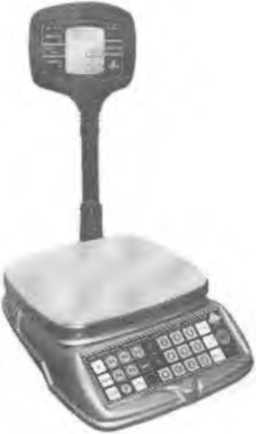

Общий вид весов показан на рисунке I.

ВР4149-10А. ВР 4149-11А

ВР 4149-10. ВР 4149-1 I

ВР 4149-14. ВР 4149-15

ВР 4149-12. ВР 4149-13

Рисунок 1 - Общий вид весов

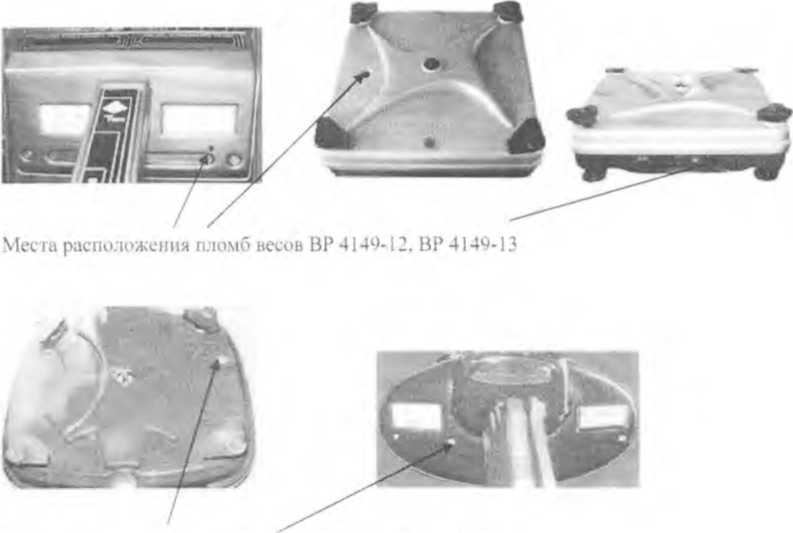

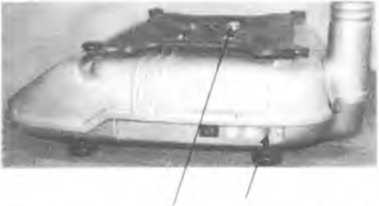

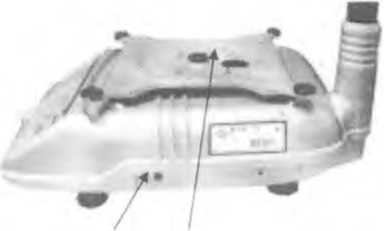

Места расположения пломб весов ВР 4140-Ю, ВР 4149-11

Места расположения пломб весов ВР 4149-ЮА. ВР 4149-1 IА

Места расположения пломб весов ВР 4149-14. ВР 4149-15

Программное обеспечение

Программное обеспечение ПО является встроенным и делится на метрологически значимое и метрологически незначимое.

Идентификационные данные программного обеспечения (ПО) весов приведены в таблице 1.

Таблица 1

ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки. Доступ к изменению ПО осуществляется только в сервисном режиме, вход в который защищен административным паролем, который находится у изготовителя. Кроме того, пломбируется корпус и боковая панель корпуса весов. Места расположения пломб представлены на рисунке 2. Пломба представляет собой оттиск клейма, где указаны: условный шифр организации, проводившей поверку; индивидуальный знак поверителя; год проведения поверки.

Номер версии, цифровой индентификатор программного обеспечения (контрольная сумма исполняемого кода) ПО отображается на цифровом дисплее весов.

Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с МИ 3286-2010 соответствует уровню «С».

Технические характеристики

По метрологическим характеристикам весы выпускаются в различных модификациях, отличающихся пределами взвешивания и значения нормируемых метрологических характеристик.

Метрологические и технические характеристики весов приведены в таблице 2.

Таблица 2

Примечание - пределы допускаемой погрешности при эксплуатации соответствуют удвоенному значению пределов допускаемой погрешности при поверке.

Знак утверяедения типа

Знак утверждения типа наносится на маркировочную табличку, расположенную на грузоприёмном устройстве и на титульный лист руководства по эксплуатации.

Комплектность

Весы в сборе                                                                 1 шт.

Руководства по эксплуатации (РЭ)                                               1 экз.

Кабель интерфейсный для модификаций в обозначении с индексом «И»           1 шт.

Адаптер сетевого электрического питания для весов с индексом «А»              1 шт.

Поверка

осуществляется согласно приложению ДА «Методика поверки весов» ГОСТ OIML К 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Идентификационные данные, а также процедура идентификации программного обеспечения приведены в разделе 1.3 руководства по эксплуатации на весы.

Основные средства поверки- гири КТ Mi в соответствии с требованиями

ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы».

Сведения о методах измерений

приведены в документе «Весы настольные электронные для определения массы и стоимости продуктов ВР 4149» Руководство по эксплуатации» раздел 2.4.

Нормативные документы

1 ГОСТ OIML К 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

2 ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы».

Рекомендации к применению

Осуществление торговли и товарообменных операций, выполнение работ по расфасовки товаров.
