Весы электронные неавтоматического действия серии Adventurer (АХ)
| Номер в ГРСИ РФ: | РБ 03 02 5663 15 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Весы |
| Производитель / заявитель: | «Ohaus Corporation», США |
|
Описание типа РБ 03 02 5663 15 [2015-08-28]
rb-03-02-5663-15_2015-08-28.pdf
|
Скачать |
Весы электронные неавтоматического действия серии Adventurer (АХ) (далее - весы), предназначены для статического измерения массы груза.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 5663 15 |
| Наименование | Весы электронные неавтоматического действия серии Adventurer (АХ) |
| Год регистрации | 2015 |
| Номер сертификата | 9665 |
| Дата регистрации | 2015-03-31 |
| Срок действия | 2020-03-31 |
| Получатель сертификата | фирма "Ohaus Instruments (Shanghai) Co., Ltd", Китай (CN) |
Производитель / Заявитель
фирма "Ohaus Instruments (Shanghai) Co., Ltd"
Адрес: .
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по приложению ДА ГОСТ OIML R 76-1-2011. |
Поверители
Скачать
|
Описание типа РБ 03 02 5663 15 [2015-08-28]
rb-03-02-5663-15_2015-08-28.pdf
|
Скачать |
Описание типа
Назначение
Весы электронные неавтоматического действия серии Adventurer (АХ) (далее - весы), предназначены для статического измерения массы груза.
Область применения предприятия промышленности, сельского хозяйства, научно-исследовательские организации, лаборатории.
Описание
Принцип действия весов основан на компенсации массы взвешиваемого груза электромагнитной силой, создаваемой системой автоматического уравновешивания. Электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза, преобразуется в цифровой сигнал. Результаты взвешивания выводятся на ЖК дисплей.
Конструктивно весы состоят из весоизмерительного устройства с системой электромагнит-ой компенсации и электронного блока, в состав которого входят устройства установки нуля и выборки массы тары. Конструкция весов предусматривает возможность взвешивания под весами.
Весы модификаций АХ124, АХ124/Е, АХ124/М, АХ224, АХ224/Е, АХ224/М, АХ324, АХ324/М, АХ223, АХ223/Е, АХ223/М, АХ423, АХ423/Е, АХ423/М, АХ523, АХ523/Е, АХ523/М оснащены ветрозащитной витриной.
Пигание весов осуществляется через адаптер сетевого питания. Весы оснащены последовательными интерфейсами передачи данных RS232C и 2xUSB, а также могут быть дополнительно оснащены интерфейсами Bluetooth, PS/2, Ethernet, которые позволяют подключать периферийные устройства.
Калибровка моделей весов с обозначением «Е» осуществляется с помощью внешней гири, остальные модификации оснащены устройством автоматической калибровки встроенным грузом. Обозначение «М» в модели весов означает поставки с европейского логистического центра.
Весы снабжены следующими устройствами:
- устройство установки по уровню;
- устройство первоначальной установки нуля;
- устройство слежения за нулем;
- полуавтоматическое устройство выборки массы тары;
- полуавтоматическое устройство установки нуля;
- полуавтоматическое устройство юстировки чувствительности.
Общий вид весов показан на рисунке 1.
Схема пломбировки весов от несанкционированного доступа с. указанием места нанесения знака поверки в виде клейма наклейки приведена в Приложении А к описанию типа.

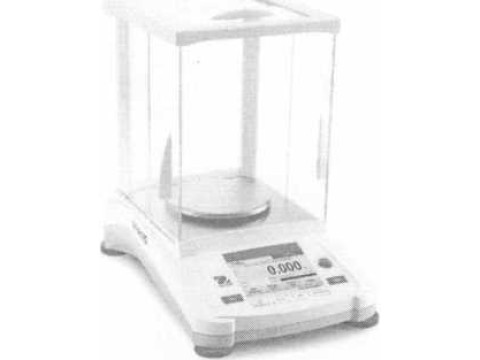

Рисунок 1 - Внешний вид весов электронных неавтоматического действия серии Adventurer (АХ)
Программное обеспечение (далее ПО) весов является встроенным и метрологически значимым. Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов в сеть или может быть вызван через меню ПО.
Весы имеют карту памяти на основной плате, расположенной в корпусе весов. Метрологически значимое ПО загружается в карту памяти посредством компьютера с использованием специальной программы-загрузчика. Изменение ПО невозможно без применения специализированного оборудования производителя. Дополнительно для защиты законодательно контролируемых параметров служит административный пароль.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой (наклейкой), которая наносится на корпус весов рядом с маркировочной табличкой. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования. Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
дентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
23074514A.mot |
|
Номер версии (идентификационный номер) ПО |
1.ХХ |
|
Цифровой идентификатор ПО |
отсутствует, исполняемый код недоступен |
|
Другие идентификационные данные (при наличии) |
■отсутствуют |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Значения минимальной (Min) и максимальной (Мах) нагрузки, действительной цены деления (d), поверочного интервала (е), числа поверочных интервалов (п), интервалы взвешивания, пределы допускаемой погрешности при поверке и классы точности в соответствии с ГОСТ OIML R 76-1-2011 приведены в таблице 2.
Зиз'&
Таблица 2
|
Модель |
Min, г |
Мах, г |
d, г |
е, г |
п |
Для нагрузки ш, г |
Пределы доп. погрешности при поверке, г |
Класс точности |
|
АХ 124 АХ124/Е АХ124/М |
0,01 |
120 |
0,0001 |
0,001 |
120000 |
0,01 <т<50 |
± 0,0005 |
I |
|
50 < т < 120 |
±0,001 | |||||||
|
АХ224 АХ224/Е АХ224/М |
0,01 |
220 |
0,0001 |
0,001 |
220000 |
0,01 <т< 50 |
± 0,0005 |
I |
|
50<т<200 |
± 0,001 | |||||||
|
200 < т < 220 |
±0,0015 | |||||||
|
АХ324 АХ324/М |
0,01 |
320 |
0,0001 |
0,001 |
320000 |
0,01 <т< 50 |
± 0,0005 |
I |
|
50 < т < 200 |
±0,001 | |||||||
|
200 <т <320 |
±0,0015 | |||||||
|
АХ223 АХ223/Е АХ223/М |
0,02 |
220 |
0,001 |
0,01 |
22000 |
0,02 < т < 50 |
± 0,005 |
II |
|
50<т<200 |
±0,01 | |||||||
|
200 < т < 220 |
±0,015 | |||||||
|
АХ423 АХ423/Е АХ423/М |
0,02 |
420 |
0,001 |
0,01 |
42000 |
0,02 <т< 50 |
± 0,005 |
II |
|
50 < т < 200 |
±0,01 | |||||||
|
200 < т < 420 |
±0,015 | |||||||
|
АХ523 АХ523/Е АХ523/М |
0,02 |
520 |
0,001 |
0,01 |
52000 |
0,02 <т< 50 |
± 0,005 |
II |
|
50 < т < 200 |
±0,01 | |||||||
|
200 < т < 520 |
±0,015 | |||||||
|
АХ622 АХ622/Е |
0,5 |
620 |
0,01 |
0,1 |
6200 |
0,5 < т < 500 |
±0,05 |
II |
|
500 < т < 620 |
±0,1 | |||||||
|
АХ1502 АХ1502/Е АХ1502/М |
0,5 |
1520 |
0,01 |
0,1 |
15200 |
0,5 < т < 500 |
±0,05 |
II |
|
500 <т< 1520 |
±0,1 | |||||||
|
АХ2202 .Х2202/Е АХ2202/М |
0,5 |
2200 |
0,01 |
0,1 |
22000 |
0,5 < т < 500 |
±0,05 |
II |
|
500 <т<2000 |
±0,1 | |||||||
|
2000 <т <2200 |
±0,15 | |||||||
|
АХ4202 АХ4202/Е АХ4202/М |
0,5 |
4200 |
0,01 |
0,1 |
42000 |
0,5 < т < 500 |
±0,05 |
II |
|
500 <т <2000 |
±0,1 | |||||||
|
2000 < т < 4200 |
±0,15 | |||||||
|
АХ5202 АХ5202/М |
0,5 |
5200 |
0,01 |
0,1 |
52000 |
0,5 < т < 500 |
±0,05 |
II |
|
500 < т < 2000 |
±0,1 | |||||||
|
2000 < т < 5200 |
±0,15 | |||||||
|
АХ4201 АХ4201/Е |
5 |
4200 |
0,1 |
0,1 |
42000 |
5 < т < 500 |
±0,05 |
II |
|
500 < т < 2000 |
±0,1 | |||||||
|
2000 < т < 4200 |
±0,15 | |||||||
|
АХ8201 АХ8201/Е АХ8201/М |
5 |
8200 |
0,1 |
1 |
8200 |
5 < т < 5000 |
±0,5 |
II |
|
5000 < т < 8200 |
± 1 |
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению предело допускаемых погрешностей при поверке.
Пределы допускаемой погрешности устройства установки на нуль........................ i О,25е
Диапазон выборки массы тары, % Мах.................................... от 0 до 100
Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто при любом значении массы тары.
Диапазон установки на нуль и слежения за нулём (суммарный), не более, % от Мах............4
Диапазон первоначальной установки нуля, не более, % от Мах......................................20
Предельные значения температуры, °C: ..........................................от плюс 10 до плюс 30
Электрическое питание от сети переменного тока (через адаптер):
- напряжением, В..................................................................................от 187 до 242
- частотой, Гц....................................................................'..................от 49 до 51
Потребляемая мощность, ВА, не более
Вероятность безотказной работы за 2000 ч
Средний срок службы, лет
Масса и габаритные размеры модификаций приведены в таблице 3. Таблица 3
|
Обозначение модификации АХ 124, АХ 124/Е, АХ 124 М. АХ224, 1Х224/Е, АХ224/М, АХ324, АХ324/М |
Габаритные размеры весов, мм, не более 350x240x345 |
Размер весовой чашки, мм 0 90 |
Масса весов, кг, нс более 5,2 |
|
АХ223, АХ223/Е, АХ223/М, АХ423, АХ423/Е, АХ423/М, АХ523, АХ523/Е, АХ523/М |
350x240x345 |
0 130 |
5,2 |
|
АХ622, АХ622/Е, АХ 1502, АХ1502/Е, АХ1502/М, АХ2202, АХ2202/Е, АХ2202/М, АХ4202, АХ4202/Е, АХ4202/М, АХ5202, АХ5202/М, АХ4201, АХ4201/Е, АХ8201, АХ8201/Е, АХ8201/М |
350x240x105 |
’175x195 |
4,7 |
ЗНАК УТВЕРЖДЕНИЯ ТИНА
Знак утверждения типа наносится на маркировочную табличку, расположенную на корпусе весов и типографским способом на титульный лист руководства по эксплуатации.
Комплектность
|
Весы Адаптер сетевого питания Руководство по эксплуатации (Для модификаций: АХ 124, АХ124/Е, |
1 шт; - 1 шт; 1 экз; АХ124/М, АХ224, АХ224/Е, АХ224/М, АХ324. |
АХ324/М, АХ223, АХ223/Е, АХ223/М, АХ423, АХ423/Е, АХ423/М, АХ523, АХ523/Е АХ523/М - ветрозащитная витрина в комплекте).
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация “OHAUS Corporation” (США), “OHAUS Instruments (Shanghai) Со., Ltd”. Китай.
ТР 2008/012/BY “Неавтоматические весоизмерительные приборы. Основные требования”.
ГОСТ OIML R 76-1-2011 “Весы неавтоматического действия. Метрологические и технические требования испытания”.
Заключение
Весы электронные неавтоматического действия серии Adventurer (АХ) соответствую'! требованиям технической документации фирмы - изготовителя, ТР 2008/012/BY. ГОСТ OIMLR 76-1-2011.
Межповерочный интервал - не более 12 месяцев (для весов, предназначенных для применения, либо применяемых в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
Республика Беларусь, г. Минск, Старовиленский тракт, д. 93
Тел. (017)-334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
