Спектрометры ДФС-500
| Номер в ГРСИ РФ: | РБ 03 11 4528 17 |
|---|---|
| Раздел: | Средства измерений оптических и оптико-физических величин [11] |
| Категория: | Спектрометры |
| Производитель / заявитель: | ООО "ОКБ СПЕКТР", г. Минск |
Спектрометры ДФС - 500 (далее - спектрометры) предназначены для измерения и регистрации аналитического сигнала, пропорционального интенсивности спектральных линий оптического излучения и последующего определения массовых долей элементов с помощью градуировочных характеристик при элементном анализе металлов, сплавов и других материалов в соответствии со стандартами и другими документами, регламентирующими методики количественного химического анализа и аттестованными в установленном порядке в соответствии с ГОСТ Р 8.563 «ГСП. Методики (методы) измерений».
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 11 4528 17 |
| Наименование | Спектрометры ДФС-500 |
| Год регистрации | 2017 |
| Номер сертификата | 11261 |
| Дата регистрации | 2017-07-27 |
| Срок действия | 2020-05-07 |
| Получатель сертификата | ООО "ОКБ СПЕКТР", г. Санкт-Петербург, Россия (RU) |
Производитель / Заявитель
ООО "ОКБ СПЕКТР"
Адрес: 194044, г. Санкт-Петербург, ул. Чугунная, 20
Контакты: (812) 542-3625/(812) 248-5547
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Спектрометры метрологически обеспечены в Республике Беларусь при наличии ГСО, предусмотренных методикой поверки и допущенных к применению в установленном порядке. |
| Методика поверки | Первичная поверка проводится по СПБЕ.М2-1500.00 Д1 (2009 г.). Периодическая поверка проводится по МИ 2614-2000. |
| Признание поверки | Первичная при выпуске из производства: Тест-Санкт-Петербург (аттестат аккредитации - №RA.RU.311483, шифр поверительного клейма - СП)(НТК №02-16). |
Поверители
Скачать
|
Описание типа РБ 03 11 4528 17 [2011-01-06]
rb-03-11-4528-17_2011-01-06.pdf
|
Скачать | ||
|
Описание типа РБ 03 11 4528 17 [2016-03-05]
rb-03-11-4528-17_2016-03-05.pdf
|
Скачать |
Описание типа
Назначение
Спектрометры ДФС - 500 (далее - спектрометры) предназначены для измерения и регистрации аналитического сигнала, пропорционального интенсивности спектральных линий оптического излучения и последующего определения массовых долей элементов с помощью градуировочных характеристик при элементном анализе металлов, сплавов и других материалов в соответствии со стандартами и другими документами, регламентирующими методики количественного химического анализа и аттестованными в установленном порядке в соответствии с ГОСТ Р 8.563 «ГСП. Методики (методы) измерений».
Описание
Спектрометр представляет собой атомно-эмиссионный оптический многоканальный стационарный прибор. Принцип действия спектрометра основан на методе эмиссионного спектрального анализа, использующего зависимость интенсивности спектральных линий от количественного содержания элементов в пробе, и измерении относительных интенсивностей аналитических спектральных линий.
Спектрометр состоит из полихроматора с системой регистрации и обработки сигналов, источника возбуждения спектра, штатива, системы охлаждения.
Источник возбуждения спектров излучения создает электрический разряд между исследуемой пробой и подставным электродом. При разряде происходит возбуждение атомов и ионов пробы, которые в дальнейшем переходя на нижние электронные уровни испускают излучения характерного спектрального состава. Данное излучение через входную щель попадает на дифракционную решетку полихроматора, где происходит разложение оптического излучения в спектр, характеризующий состав пробы, при этом каждому элементу соответствует своя совокупность спектральных линий, интенсивность которых зависит от количественного содержания данного элемента в пробе. Излучение аналитических спектральных линий регистрируется ПЗС-линейками, расположенными на круге Роуланда. Сигналы с выхода ПЗС-линеек преобразуются в цифровой код и поступают в ЭВМ для дальнейшей обработки с использованием соответствующего пакета программ. Вывод результатов измерений производится на монитор и печатающее устройство.
Для определения массовой доли элементов в исследуемой пробе для каждого спектрометра должна быть определена градуировочная характеристика с помощью стандартных образцов состава, аттестованных в соответствии с ГОСТ 8.315, отражающая зависимость интенсивности соответствующих спектральных линий от содержания элемента в пробе.
Внешний вид спектрометра представлен на рисунке 1 .

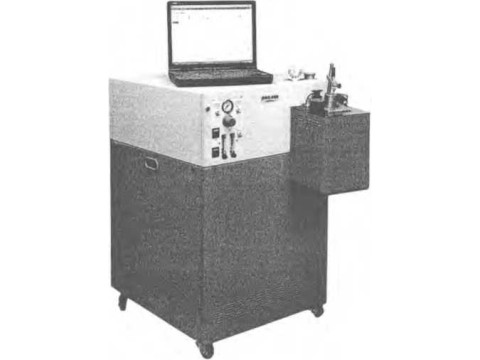

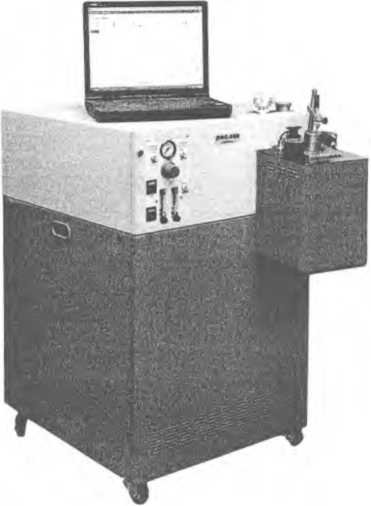

Рисунок 1 - Внешний вид спектрометра
Элементы настройки измерительной части спектрометра конструктивно защищены от несанкционированного проникновения пломбированием пломбой в виде наклейки, которая имеет печать предприятия, и при попытке несанкционированного вскрытия повреждается.

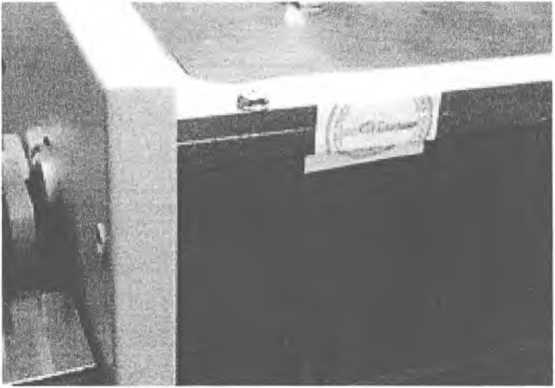

Рисунок 2 - Место пломбировки
КОП/.Я ЗЕРНА
Программное обеспечение
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
1 |
2 |
|
Идентификационное наименование ПО |
Ccd.dnWefMfsl2.clbWefDfs500.clb |
|
Цифровой идентификатор |
36435f4adb627210d4f3fca456107439 |
Уровень защиты ПО «ДФС-500» от непреднамеренных и преднамеренных изменений соответствует уровню: «СРЕДНИЙ» по Р 50.2.077-2014 - для автономного программного обеспечения.
Технические характеристики
Таблица 2
|
Спектральный диапазон измерений, нм |
от 177 до 408 |
|
Выделяемый спектральный интервал, нм, не более |
0,04 |
|
Предел допускаемого относительного СКО интенсивностей излучения от стабилизированного источника излучения, %, не более |
0,3 |
|
Предел обнаружения массовой доли фосфора в стали, %, не более |
0,001 |
|
Относительный дрейф интенсивностей излучения от стабилизированного источника в течение 2 часов, %, не более |
1 |
|
Дрейф положения длины волны в течение 2 часов, нм, не более |
0,02 |
|
Напряжение питания, В |
220 ± 22 |
|
Частота питания. Гц |
50 ± 1 |
|
Потребляемая мощность, кВ-А, не более |
2,0 |
|
Габаритные размеры , мм, не более |
800x530x950 |
|
Масса, кг, не более |
120 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °C |
от 15 до 25 |
|
относительная влажность окружающей среды при температуре 25°C, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 86,6 до 106,7 |
|
Среднее время наработки на отказ, час, не менее |
3000 |
Знак утверждения типа
наносится на корпус полихроматора фотохимическим способом и на титульный лист эксплуатационной документации - типографским способом.
Комплектность
В соответствии с таблицей 3
Таблица 3
|
- спектрометр |
1 шт. | |
|
- комплект ЗИП |
1 шт. | |
|
- Руководство по эксплуатации |
1 шт. | |
|
- Методика поверки |
1 шт. | |
|
- программа WinCCD. Руководство ойёрап |
эрйР'1'’^ |
1 шт. |
Гек'.| 1 ’директор
ЗАО > ’ к гр'
Поверка
первичная осуществляется в соответствии с документом СПБЕ.М2-1500.00 Д1 «Спектрометр ДФС-500. Методика поверки», согласованным ГЦИ СИ Тест-С.-Петербург 28.12. 2009 г.
Основные средства поверки:
- стандартный образец состава сталей с содержанием массовой доли фосфора от 0,003 до 0,007
% из комплекта ГСО 8383-2003. '
периодическая осуществляется в соответствии с МИ 2614-2000 «Фотоэлектрические установки для спектрального анализа универсальные. Методика поверки в условиях эксплуатации».
Сведения о методах измерений
приведены в разделе 4.3 РЭ и в соответствии со стандартами и другими документами, регламентирующими методики количественного химического анализа, аттестованными в установленном порядке в соответствии с ГОСТ Р 8.563 «ГСП. Методики измерений».
Нормативные документы
ТУ 4434-009-23109231 «Спектрометр ДФС-500. Технические условия».
МИ 2614-2000 «Фотоэлектрические установки для спектрального анализа универсальные. Методика поверки в условиях эксплуатации»
Рекомендации к применению
при выполнении работ по оценке соответствия продукции и иных объектов обя
зательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
