Масс-спектрометры квадрупольные серий 4500, 5500
| Номер в ГРСИ РФ: | РБ 03 11 5926 19 |
|---|---|
| Раздел: | Средства измерений оптических и оптико-физических величин [11] |
| Категория: | Спектрометры |
| Производитель / заявитель: | "AB SCIEX Pte.Ltd.", Сингапур |
Масс- спектрометры квадрупольные серий 4500, 5500 (далее - масс-спектрометры) предназначены для качественного и количественного химического анализа сложных природных и синтетических смесей веществ.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 11 5926 19 |
| Наименование | Масс-спектрометры квадрупольные серий 4500, 5500 |
| Год регистрации | 2019 |
| Номер сертификата | 12392 |
| Дата регистрации | 2019-02-27 |
| Срок действия | 2021-02-25 |
| Получатель сертификата | фирма "AB SCIEX Pte.Ltd.", Сингапур (SG) |
Производитель / Заявитель
фирма "AB SCIEX Pte.Ltd."
Адрес: Blk 33, #04-06, Marsiling Ind Estate Road 3, Woodlands Central Indus. Estate, Singapore, 739256
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку масс-спектрометров, в т.ч. находящихся в эксплуатации, проводить по МРБ МП.2580-2016. |
| Признание поверки | Масс-спектрометры метрологически обеспечены на территории РБ при предоставлении для поверки официальным представителем фирмы-изготовителя ООО "Агенство Химэксперт" (Россия) набора стандартных образцов содержания ППГ (полипропиленгликолей), производства фирмы "AB SCIEX Pte.Ltd.", Сингапур. |
Поверители
Скачать
|
Описание типа РБ 03 11 5926 19 [2016-05-25]
rb-03-11-5926-19_2016-05-25.pdf
|
Скачать | ||
|
Описание типа РБ 03 11 5926 19 [2019-10-24]
rb-03-11-5926-19_2019-10-24.pdf
|
Скачать |
Описание типа
Назначение
Масс- спектрометры квадрупольные серий 4500, 5500 (далее - масс-спектрометры) предназначены для качественного и количественного химического анализа сложных природных и синтетических смесей веществ.
Область применения - в химической, нефтехимической, пищевой, фармацевтической отраслях промышленности, для целей санитарного и экологического контроля.
Описание
Масс-спектрометры выпускают в двух модификациях:
- масс-спектрометры QTRAP 4500 (исполнение -TRIPLE QUAD 4500);
- масс-спектрометры QTRAP 5500 (исполнение -TRIPLE QUAD 5500)
Функционально QTRAP 4500/5500 отличается от исполнения TRIPLE
QUAD 4500/5500 наличием режима линейной ионной ловушки, позволяющей увеличить чувствительность масс-спектрометра.
Принцип действия масс-спектрометров заключается в ионизации компонентов пробы, поступающей из жидкостного хроматографа в масс-спектрометр и последующем их разделении и детектировании по отношению массы к заряду (m/z). Масс-спектрометр снабжен серией квадрупольных фильтров, которые пропускают ионы в зависимости от отношения массы к заряду. Затем ионы попадают в детектор и образуют ток, который преобразуются в импульсы напряжения, пропорциональные количеству ионов, поступающих на детектор Система обработки данных Analyst 1.6.3 регистрирует импульсы, преобразуя в сигнал и представляет информацию в виде масс-спектра.
Масс-спектрометры разработаны для жидкостной хроматографии и могут использоваться в составе с различными системами ВЭЖХ. Ионизация компонентов осуществляется с использованием сменных источников ионов, которые реализуют различные типы ионизации:
- ионизацию электростатическим распылением (TurbolonSpray), - химическую ионизацию при атмосферном давлении (APCI), / - фотоионизацию при атмосферном давлении (APPI).
Масс-спектрометры могут осуществлять сканирование в квадрупольном режиме и режиме линейной ионной ловушки.
Программное обеспечение Analyst 1.6.3 позволяет полностью автоматизировать выполнение анализа: автоматическую настройку масс-спектрометра, задание и контроль режимных параметров, регистрацию выходных сигналов, обработку экспериментальных данных, включая идентификацию веществ, и выдачу протоколов с результатами анализа. Программное обеспечение включает раздел, предназначенный для проведения проверки метрологических характеристик прибора, сравнение их с требуемыми нормами и выдачу протоколов проверки.
Идентификационные данные программного обеспечения (ПО) представлены в таблице 1.
Таблица 1.
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Anflyst |
|
Номер версии (идентификационный номер) ПО |
Не ниже 1.6.3 |
|
Цифровой идентификатор ПО |
35DBB3BC1F06BBCA 8A6FF6C213FD8B9D |
Внешний вид масс-спектрометров представлен на рисунке 1.
Место нанесения знака поверки приведено в приложении А настоящего описания типа.

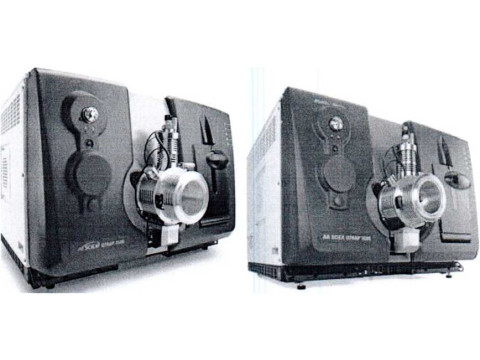

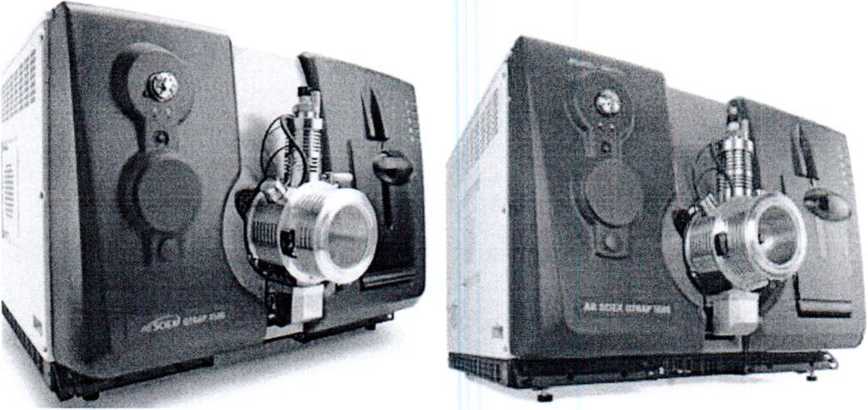

Рисунок 1 - Внешний вид масс-спектрометра
|ГоОДарс!венйый o<w-rJ
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики масс-спектрометров представлены в таблицах 1, 2.
Таблица 1. Основные технические и метрологические характеристики масс-спектрометров QTRAP 4500 и TRIPLE QUAD 4500
|
Наименование |
Значение | |
|
QTRAP 4500 |
TRIPLE QUAD 4500 | |
|
Диапазон регистрируемых масс по шкале m/z, а.е.м., в режиме: тройного квадруполя линейной ионной ловушки |
от 5 до 2000 от 50 до 2000 |
от 5 до 2000 |
|
Чувствительность (отношение сигнал/шум), не менее: - в квадрупольном режиме с использованием MRM сканирования при инжекции 200 фг резерпина через жидкостной хроматограф - в режиме линейной ионной ловушки с использованием EPI сканирования при инжекции 2 пг резерпина через жидкостной хроматограф - в режиме линейной ионной ловушки с использованием MRM3 сканирования при инжекции 2 пг резерпина через жидкостной хроматограф |
1000:1 500:1 30:1 |
1000:1 |
|
Предел допускаемого относительного среднего квадратического отклонения выходного сигнала (площади пика) с вводом пробы через жидкостной хроматограф, % |
5 | |
|
Стабильность установки шкалы масс за цикл измерений 24 ч, а.е.м, не более |
± 0,1 | |
|
Условия эксплуатации: - диапазон рабочих температур, °C - диапазон относительной влажности, % - максимальное допускаемое изменение температуры, °С/ч |
от плюс 15 до плюс 30 от 20 до 80 ±2 | |
|
Диапазон температур транспортирования и хранения,°C |
от минус 30 до плюс 45 | |
|
Параметры электропитания: - диапазон напряжения питания, В - номинальная частота питающей сети, Гц |
от 200 до 240 50/60 | |
|
Максимальная потребляемая мощность вместе с форвакуумным насосом, В А |
2500 | |
|
Масса, кг, не более |
130 | |
|
Габаритные размеры, мм, не более |
590x790x790 | |
Таблица 2. Основные технические и метрологические характеристики масс-спектрометров QTRAP 5500 и TRIPLE QUAD 5500
|
Наименование |
Значение | |
|
QTRAP 5500 |
TRIPLE QUAD 5500 | |
|
Диапазон регистрируемых масс по шкале m/z, а.е.м., в режиме: тройного квадруполя линейной ионной ловушки |
от 5 до 1250 от 50 до 1250 |
от 5 до 1250 |
|
Чувствительность (отношение сигнал/шум), не менее: - в режиме положительной ионизации (MRM сканирование) при инжекции 200 фг резерпина через хроматограф - в режиме линейной ионной ловушки с использованием EPI сканирования при инжекции 2 пг резерпина через хроматограф |
1000:1 500:1 |
1000:1 |
|
Предел допускаемого относительного среднего квадратического отклонения выходного сигнала (площади пика) с вводом пробы через жидкостной хроматограф, % |
5 | |
|
Стабильность установки шкалы масс за цикл измерений 24 ч, а.е.м, не более |
±0,1 | |
|
Условия эксплуатации: - диапазон рабочих температур, °C - диапазон относительной влажности, % |
от плюс 15 до плюс 30 от 20 до 80 | |
|
Диапазон температур транспортирования и хранения, °C |
от минус 30 до плюс 45 | |
|
Диапазон напряжения питания, В |
от 200 до 240 | |
|
Максимальная потребляемая мощность вместе с форвакуумным насосом, В А |
2200 | |
|
Масса, кг, не более |
130 | |
|
Габаритные размеры, мм, не более |
590x790x790 | |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации фирмы-изготовителя.
Комплектность
Масс-спектрометр (исполнение/модификация согласно заказу).
Комплект ЗИП -1 комплект.
Руководство по эксплуатации -1 экз.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «АВ SCIEX Pte.Ltd.», Сингапур;
МРБ МП. 2580-2016 «Масс-спектрометры квадрупольные серии 4500». Извещение №1-2019 «Масс-спектрометры квадрупольные серий QTRAP 4500, 5500»
Заключение
Масс-спектрометры квадрупольные серий QTRAP 4500, 5500 соответствуют технической документации фирмы «АВ SCIEX Pte.Ltd.» (Сингапур).
Масс-спектрометры квадрупольные серий QTRAP 4500, 5500 соответствуют требованиям Технического регламента Таможенного Союза «О безопасности низковольтного оборудования» ТР ТС 004/2011 и Технического регламента Таможенного Союза «Электромагнитная совместимость технических средств» ТР ТС 020/2011 (декларация о соответствии ЕАЭС N RU fl-SG.AB88.B.00195/18 от 16.10.2018, действительна до 16.10.2021).
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии на территории Республики Беларусь - не более 12 месяцев.
Научно-исследовательский центр испытаний
средств измерений и техники БелГИМ
Адрес: г. Минск, Старовиленский тракт, 93
тел. 334-98-13
Аттестат аккредитации № BY/ 112 02.1.0.0025
