Системы регистрации, обработки и хранения спектрометрической информации "Юнихром 97"

Назначение

Система регистрации, обработки и хранения спектрометрической информации "Юнихром 97" предназначена для автоматизации спектрометрических исследований, разработки спектрометрических методик, проведения серийных анализов, обработки полученных данных и подготовки протоколов отчетов. Система может применяться в испытательных лабораториях контроля качества, исследовательских лабораториях и лабораториях медицинских учреждений.

Система "Юнихром 97" может быть использована с любыми измерительными приборами, имеющими аналоговый выход по напряжению в диапазоне от минус 2,5 до плюс 2,5 В и/или аналоговый выход по току в диапазоне от минус 2,5-Ю'7 до плюс 2,5- 10’7 А.

Программное обеспечение системы "Юнихром 97" может быть использовано для управления приборами, имеющими цифровой вход или выход, и поддерживаемыми системой. Данные приборов с цифровым выходом принимаются без изменений системой "Юнихром 97". Характеристики системы в таком случае определяются характеристиками измерительных каналов автоматизируемых приборов.

Описание

В основу работы системы "Юнихром 97" положены следующие основные принципы:

1 При работе с измерительными приборами, имеющими аналоговый выход:

• принятие аналогового сигнала с минимальными потерями;

• усиление этого сигнала при сохранении или даже увеличении отношения сигнала к шуму;

• интегрирование сигнала в течение заданного интервала времени;

• преобразование суммарного сигнала в цифру;

• передача цифрового эквивалента интегрированного аналогового сигнала на компьютер;

• обработка и отображение полученного сигнала на экран монитора;

• предоставление сервисных функций.

2 При использовании программного обеспечения "Юнихром 97" для управления измерительными приборами, имеющими цифровой выход: . прием цифровых данных без изменений;

• обработка и отображение полученного сигнала на экран монитора;

Ли

• предоставление сервисных функций.

Система "Юнихром 97" включает в себя два функциональных мо

допускается использовать для работы с различными измерительными приборами: - персональная ЭВМ (далее - компьютер) с программным обеспечением "

спедсчь Нэи

предоставляющая различные сервисные функции визуального наблюдения спектров, математические методы их обработки, способы хранения и регистрации, а также функции получения данных от приборов и функции управления измерительными приборами;

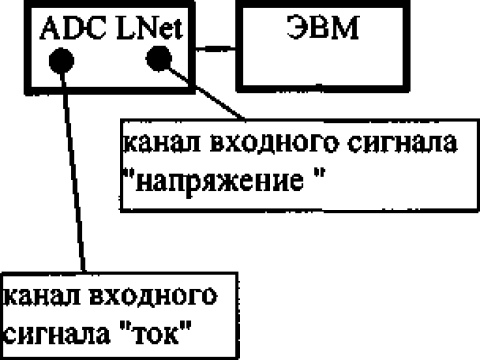

- интерфейс связи спектрометрического прибора с компьютером, блок ADC LNet, который принимает аналоговый сигнал от прибора, усиливает его, преобразует в цифровой код и отправляет в компьютер. Блок ADC LNet имеет два канала измерений, функционирующих независимо друг от друга, обеспечивающих одновременную регистрацию информации, поступающей от приборов. Блок ADC LNet может иметь три варианта конфигурации каналов (Рисунок 1): "ток" - "напряжение", "напряжение" - "напряжение", "ток" - "ток".

Рисунок 1 - Структурная схема системы "Юнихром 97"и варианты ее конфигурации.

Внешний вид системы приведен в Приложении А.

Схема, с указанием места нанесения знака поверки приведена в приложении Б.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1 Диапазон амплитуды входного сигнала для канала "напряжение" от минус 2,5 до плюс 2,5В.

2 Нормированный диапазон площадей (S) обрабатываемых пиков для канала "напряжение" должен быть от 0,3 до 250 мВ-мин.

3 Пределы допускаемого значения относительной погрешности измерения площади под пиком для канала "напряжение" (5s), %:    ±[2+0,04-((|Skoh|/|Shom|)-1)], где Skoh- верхнее

значение диапазона площадей пиков, мВ-мин; Shom - номинальное значение площади под пиком, мВ-мин.

4 Диапазон амплитуды входного сигнала для канала "ток" от минус 2,5 • 10’7 до плюс 2,5 • 10’7А.

5 Нормированный диапазон площадей (S) обрабатываемых пиков для канала "ток" от О,3-Ю’10до 250-10'10 А-мин.

6 Пределы допускаемого значения относительной погрешности измерения площади под пиком для канала "ток" (5s), для соответствующих диапазонов площадей, %:

1) от 0,3-10'10 до 3 -10’10 А-мин 2)отЗ-Ю'10 до 10 -10‘10 А-мин 3) от 1O-1O’10 до 25O-1O'10 А-мин

±[40+5,2- (|Skoh|/|Shom|)-1)];

±[40+5,2- (|Skoh|/|Shom|)-1)]; ±[4+1,5- (|Skoh|/|Shom|)-1)],

где Skoh - верхнее значение диапазона площадей пиков, А-мин; Shom - номинальное значение площади под пиком, А-мин.

7 Уровень флуктационных шумов, приведенных к входу, для канала "ток" не более 2-10'14А.

8 Уровень флуктационных шумов, приведенных к входу, для канала "напо^ более 2-10’° В.

не

9 Номинальное напряжение питания 230 В.

Тосудйрстяенний мест!

жухвти/

10 Потребляемая мощность не более 10 Вт.

Знак утверждения типа

Знак Утверждения типа наносится методом штемпельной печати на титульный лист паспорта системы "Юнихром 97".

Комплектность

Приложение к Сертификату

Об утверждении типа средства измерения

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ТУ РБ 14597800.001-98 Система регистрации, обработки и хранения спектрометрической информации "Юнихром 97". Технические условия.

МП 330-97. Система регистрации, обработки и хранения спектрометрической информации "Юнихром 97" Методика поверки.

Заключение

Система регистрации, обработки и хранения спектрометрической информации "Юнихром 97" соответствует требованиям ТУ РБ 14597800.001-98.

Межповерочный интервал - не более 12 месяцев (для систем, предназначенных для применения либо применяемых в сфере законодательной метрологии).

Научно-исследовательский

испытательный центр БелГИМ.

г. Минск, Старовиленский тракт, 93,

тел.334-98-13

Аттестат аккредитации № BY/112 02.1.0.0025.
