Хромато-масс-спектрометры портативные TRIDION-9
| Номер в ГРСИ РФ: | РБ 03 09 6023 16 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Спектрометры |
| Производитель / заявитель: | "Torion Technologies Inc.", США |
|
Описание типа РБ 03 09 6023 16 [2017-03-31]
rb-03-09-6023-16_2017-03-31.pdf
|
Скачать |
Хромато-масс-спектрометры портативные TRIDION-9 (далее - хромато-масс-спектрометры предназначены для идентификации и определения содержания различных летучих и полулетучих органических соединений в пробах веществ и материалов, растворах, продуктах питания, почвах, воздухе, воде и других объектов на месте отбора проб в полевых условиях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 6023 16 |
| Наименование | Хромато-масс-спектрометры портативные TRIDION-9 |
| Год регистрации | 2016 |
| Номер сертификата | 10462 |
| Дата регистрации | 2016-06-28 |
| Срок действия | 2021-06-28 |
| Получатель сертификата | фирма "Torion Technologies Inc.", Соединенные Штаты (US) |
Производитель / Заявитель
фирма "Torion Technologies Inc."
Адрес: 732 Е 930 S #120, American Fork, UT 84003
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2670-2017. |
Поверители
Скачать
|
Описание типа РБ 03 09 6023 16 [2017-03-31]
rb-03-09-6023-16_2017-03-31.pdf
|
Скачать |
Описание типа
Назначение
Хромато-масс-спектрометры портативные TRIDION-9 (далее - хромато-масс-спектрометры предназначены для идентификации и определения содержания различных летучих и полулетучих органических соединений в пробах веществ и материалов, растворах, продуктах питания, почвах, воздухе, воде и других объектов на месте отбора проб в полевых условиях.
Область применения - предприятия газовой, химической, нефтехимической промышленности, энергетика, экология и др.
Описание
Конструктивно хромато-масс-спектрометры состоят из газового хроматографа и масс-спектрометрометрического детектора в едином корпусе.
Принцип действия хромато-масс-спектрометров основан на разделении смесей веществ с последующим их детектированием с помощью масс-спектрометромет-рического детектора с тороидальной магнитной ловушкой. Принцип действия масс-спектрометрических детекторов основан на измерении отношения массы заряженных частиц (ионов) к их заряду. Тип ионизации - электронный удар.
По полученным масс-спектрам проводится обнаружение и идентификация компонентов пробы с помощью встроенной в программное обеспечение TORION GCMS 1.2.500099 библиотекой масс-спектров веществ.
Ввод пробы осуществляется с помощью специального пробоотборного шприца, работающий) по технологии твердофазной микроэкстракции.
Внешний вид хромато-масс-спектрометров приведен на рисунке 1.
Место нанесения знака поверки приведено в приложении А настоящего описания типа.

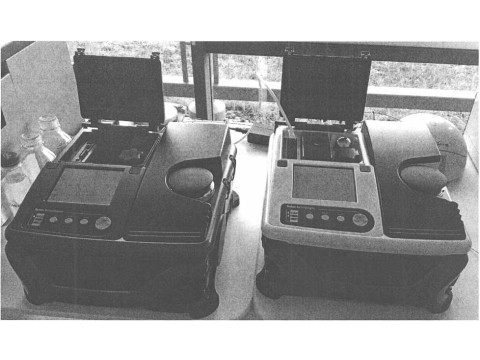

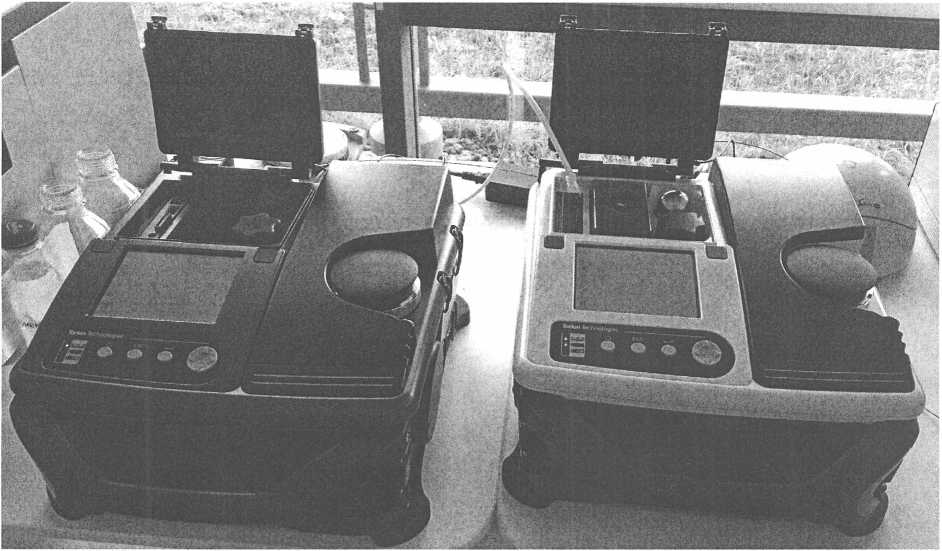

Рисунок 1. Внешний вид хромато-масс-спектрометров
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики приведены в таблице 1
|
Характеристика |
Значение характеристики |
|
Диапазон отношений масс к заряду (m/z), а.е.м. |
от 43 до 500 |
|
Разрешение, а.е.м., не менее |
1 |
|
Пределы допускаемой абсолютной погрешности измерений отношения массы к заряду (m/z), а.е.м. |
±1 |
|
Чувствительность (отношение сигнал/шум) при вводе 0,1 мг/см3 толуола, не менее |
100:1 |
|
Относительное срелнее квадратическое отклонение (ОСКО) по времени удерживания в ручном режиме, %, не более |
3,0 |
|
Габаритные размеры, мм, не более |
390x380x220 |
|
Масса, кг, не более |
15 |
|
Питание |
Литий-ионная аккумуляторная батарея (работает в течение 2-3 часов без подзарядки). Внешний источник (номинал 230 В). Адаптер для питания от автомобильной сети. |
|
Условия эксплуатации: - диапазон рабочих температур, °C; -относительная влажность, % |
от 5 до 45 от 0 до 95 |
|
Условия транспортирования, °C |
от минус 10 до плюс 60 |
Знак утверждения типа
Знак Утверждения типа наносится на эксплуатационную документацию хрома-то-масс-спектрометра.
Комплектность
Комплектность представлена в таблице 2.
Таблица 2
|
Хромато-масс-спектрометрпортативный TRIDION-9 |
1 шт. |
|
Инструкция по применению |
1 экз. |
|
Методика поверки |
1 экз. |
|
Комплект инструментов для обслуживания |
1 шт. |
|
Кабель Ethernet cross |
1 шт. |
|
Адаптер для подключения альтернативного источника гелия |
1 шт. |
|
Транспортный кейс |
1 шт. |
|
Плечевой ремень |
1 шт. |
|
Блок питания |
1 шт. |
|
Кабель питания |
1 шт. |
|
Аккумулятор |
1 шт. |
|
Пробоотборный шприц |
1 шт. |
|
Картридж с гелием |
2 шт. |
|
Пробоотборное и пробоподготовительное устройство |
По заказу |
|
Пробоотборники для отбора с гладких поверхностей |
По заказу |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Torion Technologies Inc.", США.
Методика поверки МРБ МП.2670-2017 "Хромато-масс-спектрометры портативные TRIDION-9.
Заключение
Хромато-масс-спектрометры соответствуют технической документации фирмы-изготовителя "Torion Technologies Inc.", Соединенные Штаты.
Хромато-масс-спектрометры соответствуют требованиям Технического регламента Таможенного союза «Электромагнитная совместимость технических средств» ТР ТС 020/2011 и Технического регламента Таможенного союза «О безопасности низковольтного оборудования» ТР ТС 004/2011 (регистрационный номер декларации о соответствии ТС BY/112 11.01. ТР004 003 17511 от 26.06.2016).
Межповерочный интервал - не более 12 месяцев (для хромато-масс-спектрометров, предназначенных для применения либо применяемых в сфере законодательной метрологии).
Научно-исследовательский центр испытаний
средств измерений и техники БелГИМ
Адрес: г. Минск, Старовиленский тракт, 93 тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
