Спектрометры рентгенофлуоресцентные ARL серии Optim'X
| Номер в ГРСИ РФ: | РБ 03 11 6092 16 |
|---|---|
| Раздел: | Средства измерений оптических и оптико-физических величин [11] |
| Категория: | Спектрометры |
| Производитель / заявитель: | «Thermo Fisher Scientific», США |
|
Описание типа РБ 03 11 6092 16 [2017-01-16]
rb-03-11-6092-16_2017-01-16.pdf
|
Скачать |
Спектрометры рентгенофлуоресцентные ARL серии Optim'X (далее -спектрометры) предназначены для измерения массовой доли элементов в металлических и неметаллических образцах, находящихся в твердом, жидком и порошкообразном состоянии.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 11 6092 16 |
| Наименование | Спектрометры рентгенофлуоресцентные ARL серии Optim'X |
| Год регистрации | 2016 |
| Номер сертификата | 10630 |
| Дата регистрации | 2016-09-29 |
| Срок действия | 2021-09-29 |
| Получатель сертификата | фирма "Thermo Fisher Scientific (Ecublens) SARL", Швейцария (CH) |
Производитель / Заявитель
фирма "Thermo Fisher Scientific (Ecublens) SARL"
Адрес: Еn Vallaire Quest С, CHI024 Ecublens
Контакты: тел: +41 44445 16 80; факс:+41 44445 16 88
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Спектрометры метрологически обеспечены в Республике Беларусь с применением ГСО, внесенных в Госреестр СИ РБ. |
| Методика поверки | Поверка проводится по МРБ МП. 2636-2016. |
Поверители
Скачать
|
Описание типа РБ 03 11 6092 16 [2017-01-16]
rb-03-11-6092-16_2017-01-16.pdf
|
Скачать |
Описание типа
Назначение
Спектрометры рентгенофлуоресцентные ARL серии Optim'X (далее -спектрометры) предназначены для измерения массовой доли элементов в металлических и неметаллических образцах, находящихся в твердом, жидком и порошкообразном состоянии.
Область применения - различные отрасли промышленности (металлургия, электроника, химия, фармацевтика, энергетика, геология), в экологии, криминалистике и научно-исследовательских лабораториях.
Описание
Принцип действия спектрометров основан на принципе излучении атомами присутствующих в пробе химических элементов вторичного характеристического рентгеновского излучения, возбуждаемого первичным излучением рентгеновской трубки. Характеристическое рентгеновское излучение с определенной длиной волны классифицируется в системе кристаллов и детекторов с последующей регистрацией по интенсивности для каждого элемента. Массовую долю отдельных элементов в образце определяют по предварительно полученным градуировочным данным.
Спектрометры выполнены в виде стационарных напольных приборов. Основными элементами конструкции спектрометров являются: корпус, термостабилизированный вакуумный танк, рентгеновская трубка мощностью 50 ВА с высоковольтным генератором, полихроматоры или гониометры, первичная загрузочная камера и система транспорта образца, блок регулировки потоков газов (Аг/СН4 и Не), блок термостабилизации спектрометра, блок питания, блок охлаждения рентгеновской трубки и персональный компьютер под управлением специализированного программного обеспечения OXSAS версией не ниже 1.6. ^s=====-

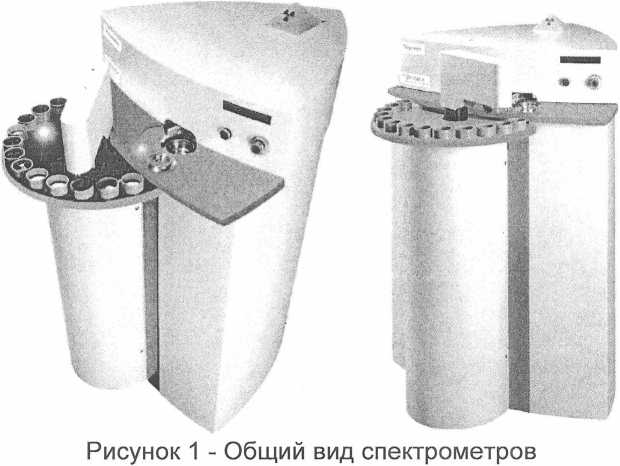

Внешний вид спектрометров представлен на рисунке 1.
Знак поверки (поверительное клеймо-наклейка) наносится на лицевую панель в соответствии с приложением А.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные метрологические и технические характеристики спектрометров
и технические характеристики
приведены в таблице 1.
__Таблица 1 - Основные
|
Характеристика |
Значение |
|
Диапазон определяемых элементов |
от F до U |
|
Чувствительность1 по контрольным элементам в стандартном образце УГ5и (или УГ7и) кимп/с-мА, не менее: - вольфрам (по аналитической линии W Led) - марганец (по аналитической линии Мп Ко) - никель (по аналитической линии Ni Ко) |
0,002 0,015 0,005 |
|
Относительное среднее квадратическое отклонение выходного сигнала по контрольным элементам (W, Мп, Ni) в образце УГ5и (или УГ7и), %, не более |
2,0 |
|
Потребляемая мощность, кВА, не более |
1,5 |
|
Габаритные размеры2 (ДХШХВ), мм, не более |
880x820x1260 |
|
Масса, кг, не более |
250 |
|
Условия эксплуатации: - диапазон температуры окружающего воздуха3, °C - диапазон относительной влажности окружающего воздуха, % при температуре 25 °C - диапазон атмосферного давления, кПа |
от 18 до 32 от 20 до 80 от 84 до 106,7 |
|
Диапазон напряжения питания частотой 50 Гц, В |
от 195,5 до 253 |
Примечание:
1 чувствительность для элементов z>12 в случае наличия в приборе каналов-монохроматоров для иных элементов (при отсутствии гониометра) и/или отсутствия необходимых в конфигурации прибора представленных в данной таблице элементов, кристаллов-анализаторов должна быть не менее 0,001 кимп/смА;
2 без блока внешнего охлаждения и компьютера;
чандд,
3 при использовании внешнего блока охлаждения с температурой
ИЗ 4
Знак утверждения типа
Знак утверждения типа наносится на титульный лист эксплуатационной документации (в правом верхнем углу) методом типографической печати.
Комплектность
В комплект поставки спектрометров входит:
1. Спектрометр 1 шт.
2. Руководство по эксплуатации. 1 экз.
3. Методика поверки 1 экз.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Thermo Fisher Scientific (Ecublens) SARL", Швейцария.
МРБ МП.2636-2016 «Спектрометры рентгенофлуоресцентные ARL
серии Optim'X. Методика поверки».
Заключение
Спектрометры рентгенофлуоресцентные ARL серии Optim'X соответсвуют требованиям технической документации "Thermo Fisher Scientific (Ecublens) SARL", Швейцария.
Спектрометры соответствуют требованиям ТР ТС 004/2011 "О безопасности низковольтного оборудования" и ТР ТС 020/2011 "Электромагнитная совместимость технических средств" (Декларация соответствия ТС N RU Д-СН.АУ04.В.50282, от 20.07.2016, действительна до 19.07.2021).
Межповерочный интервал - не более 12 месяцев (для спектрометров, предназначенных для применения, либо применяемых в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств
измерений и техники БелГИМ.
Республика Беларусь, г. Минск, Старовиленский тракт, д. 93
Тел. (017)-334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
