Спектрометры эмиссионные "ИСКРОЛАЙН"
| Номер в ГРСИ РФ: | РБ 03 11 5528 17 |
|---|---|
| Раздел: | Средства измерений оптических и оптико-физических величин [11] |
| Категория: | Спектрометры |
| Производитель / заявитель: | ООО "Промоптоэлектроника", г. Санкт-Петербург |
Спектрометры эмиссионные «ИСКРОЛАЙН» предназначены для количественного эмиссионного спектрального анализа металлов и сплавов путем формирования и измерения аналитического сигнала, пропорционального интенсивности спектральных линий различных элементов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 11 5528 17 |
| Наименование | Спектрометры эмиссионные "ИСКРОЛАЙН" |
| Год регистрации | 2017 |
| Номер сертификата | 10972 |
| Дата регистрации | 2017-02-28 |
| Срок действия | 2021-08-18 |
| Получатель сертификата | ООО "Промоптоэлектроника", г. Санкт-Петербург, Россия (RU) |
Производитель / Заявитель
ООО "Промоптоэлектроника"
Адрес: 190013, г. Санкт-Петербург, Клинский пр., д. 25
Контакты: (812)710-12-58
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Спектрометры метрологически обеспечены в Республике Беларусь при предоставлении заказчиком соответствующих ГСО, внесенных в Госреестр СИ РБ. |
| Методика поверки | Поверка проводится по МП-242-1154-2011. |
| Признание поверки | Первичная при выпуске из производства и периодическая: ВНИИМ им. Д.И.Менделеева (аттестат аккредитации - № RA.RU. 311541, шифр поверительного клейма - В)(НТК №10-14). |
Поверители
Скачать
|
Описание типа РБ 03 11 5528 17 [2015-02-06]
rb-03-11-5528-17_2015-02-06.pdf
|
Скачать | ||
|
Описание типа РБ 03 11 5528 17 [2017-06-19]
rb-03-11-5528-17_2017-06-19.pdf
|
Скачать |
Описание типа
Назначение
Спектрометры эмиссионные «ИСКРОЛАЙН» предназначены для количественного эмиссионного спектрального анализа металлов и сплавов путем формирования и измерения аналитического сигнала, пропорционального интенсивности спектральных линий различных элементов.
Описание
В основу работы спектрометра «ИСКРОЛАЙН» (в дальнейшем спектрометр) положен метод эмиссионного спектрального анализа, использующий зависимость интенсивности спектральных линий от содержания элемента в пробе.
Спектрометр состоит из источника возбуждения спектра, вакуумного спектрографа, системы регистрации спектра, контроллера, системы подачи аргона, системы вакуумирования, а также встроенного компьютера. Баллон аргона высокой (спектральной) чистоты присоединяется к спектрометру трубкой медной (или из нержавеющей стали) через фильтр.
Проба, химический состав которой надо определить, устанавливается в штатив и выполняет функцию одного из электродов. Промежуток между пробой и электродом продувается потоком аргона высокой чистоты (чистота газа не менее 99,998%) Между пробой и подставным электродом возбуждается электрический разряд - низковольтная униполярная искра в атмосфере аргона. Величина и форма напряжения и тока формируются источником возбуждения спектров. В разряде происходит возбуждение свечения атомов и ионов пробы. Излучение разряда фокусируется системой освещения на входную щель спектрографа, где раскладывается в спектр при помощи дифракционной решетки. Спектрограф С-5036/4016 спектрометра является сдвоенным, т.е. состоит из двух спектрографов (оба строятся по схеме Пашена-Рунге) С-5036 и С-4016 (с диаметрами кругов Роуланда 50 и 40 см, соответственно), расположенных на одном оптическом основании и оптически связанных через нулевой порядок дифракции спектрографа С-5036. Для разложения излучения в спектр в обоих спектрографах используются вогнутые голограммные дифракционные решетки 3600 шт/мм (в С-5036) и 1600 шт/мм (в С-4016). Разложенный спектр регистрируется при помощи системы регистрации спектра на базе набора фотодиодных линейных приборов с зарядовой связью (ПЗС), расположенных по кругу Роуланда. Выходные сигналы всех ПЗС-детекторов передаются на АЦП и далее на микроконтроллер и по шине USB в компьютер. Микроконтроллер так же выдает все необходимые сигналы для управления ПЗС- сенсорами. Для обеспечения работы спектрографа в диапазоне длин волн менее 185 нм производится непрерывная откачка герметичного кожух спектрографа с помощью форвакуумного насоса до давления менее 0,1 мбар. Форвакуумный насос подсоединен к кожуху спектрографа вакуумным шлангом через вакуумный клапан. В вакуумную магистраль также встроен датчик вакуума.
Спектрометр эмиссионный «ИСКРОЛАЙН» выпускается в 3-х модификациях, отличающихся конструктивным исполнением и спектрографами. Конструктивно спектрометры выполнены в виде настольного («ИСКРОЛАЙН-100») и напольных («ИСКРОЛАЙН-300» и «ИСКРОЛАЙН-350») приборов.
По защищенности от влияния пыли и воды спектрометр «ИСКРОЛАЙН» соответствует степени защиты IP54CH по ГОСТ 14254-96. Спектрометр не является источником радиопомех. Спектрометр «ИСКРОЛАЙН» ремонтопригоден, восстановление работоспособности осуществляется в системе заводского обслуживания. По способу защиты человека от поражения электрическим током спектрометр соответствует классу I по ГОСТ 12.2.007.0-75.

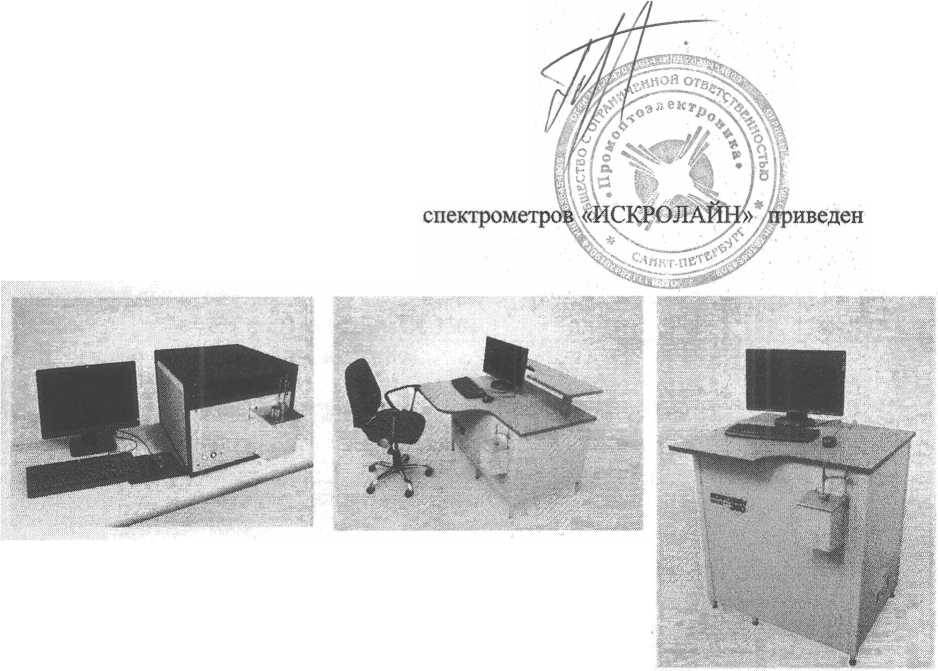

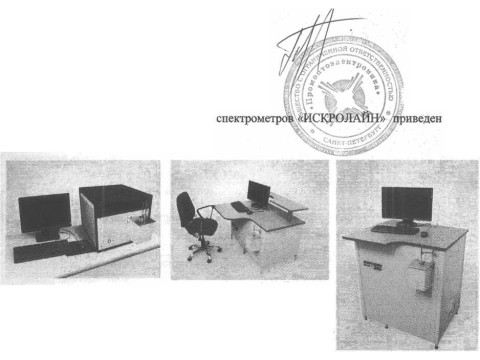

Внешний вид трех модификаций ке 1.
Копия верна Генеральный директор
г ЕРШОВ П.П.
на рисун-
Настольный спектрометр
ИСКРОЛАЙН 100
Напольный спектрометр
ИСКРОЛАЙН 300
Напольный спектрометр
ИСКРОЛАЙН 350
Рисунок 1 - Внешний вид спектрометров эмиссионных «ИСКРОЛАЙН»
Программное обеспечение
Управление процессом измерения и обработки выходной информации осуществляется от IBM-совместимого компьютера с помощью специального программного обеспечения ПОЭМА, входящего в комплект поставки спектрометра. Программным образом осуществляется управление системами возбуждения и регистрации спектра, а также системой продувки аргоном, настройка прибора, построение градуировочных зависимостей на основе анализа стандартных образцов, оптимизация параметров прибора, управление его работой, обработка выходной информации, печать и запоминание результатов анализа.
Идентификационные данные программного обеспечения ПОЭМА приведены в таблице 1.
:: ____________________________________Таблица 1.
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления . цифрового идентификатора программного обеспечения |
|
ПОЭМА |
SPL.EXE |
3.3.0.146 |
920edaff81b6c404f4256 624bcdl0a97 |
MD5 |
Нормирование метрологических характеристик спектрометра «ИСКРОЛАЙН» проведено с учетом того, что программное обеспечение ПОЭМА является неотъемлемой частью спектрометров. На этапе производства и ввода в эксплуатацию выполняется настройка спектральных характеристик прибора и программного обеспечения, после которого корпус оптического блока пломбируется, и последующие изменения спектральных характеристик, способные привести к искажениям метрологически значимой части ПО СИ и результатов измерений, становятся невозможными. Уровень защиты «С» по МИ 3286-2010 «Проверка защиты программного обеспечения и определение ее уровня при испытаниях средств измерений в целях утверждения типа».
itanua ядпыа Генеральный дирепор xyV
Копия верна д»шовп.п.
/' г Дwl Лист № 3 hq’ '%"'5 щ pji всего листов 5
Метрологические и технические характеристик<\А' ’: &&/W _________________________________________'___Л/®_________Таблица 2.
|
Рабочий спектральный диапазон, нм . - «ИСКРОЛАЙН-100» 4 ‘г> - «ИСКРОЛАЙН-ЗОО» и «ИСКРОЛАЙН-350» |
—г?------------------ 174 - 441 174-915 |
|
Спектральное разрешение, нм, не более - «ИСКРОЛАЙН-ЮО» - «ИСКРОЛАЙН-ЗОО» и «ИСКРОЛАЙН-350»: в диапазоне 174-410 нм в диапазоне 410 - 915 нм |
0,15 0,05 0,2 |
|
Средняя обратная линейная дисперсия, нм/мм, не более - «ИСКРОЛАЙН-ЮО» - «ИСКРОЛАЙН-ЗОО» и «ИСКРОЛАЙН-350»: в диапазоне 174 - 410 нм в диапазоне 410-915 нм |
1,7 0,56 1,7 |
|
Пределы детектирования легирующих и примесных элементов (углерода, хрома, марганца, титана, кремния, никеля, меди, ванадия) (по критерию За) при анализе сталей, %, не более |
0,0001 |
|
Предел допускаемого относительного СКО выходного сигнала спектрометра в режиме измерения относительных интенсивностей при анализе сталей, %, не более - в диапазоне массовых долей элементов свыше 0,0001% до 0,01 % - в диапазоне массовых долей элементов свыше 0,010% до 0,10% в диапазоне массовых долей элементов свыше 0,10% до 1,0% - в диапазоне массовых долей элементов свыше 1,0% до 99,90% |
40 10 7 10 |
|
Система возбуждения спектра (тип разряда - низковольтная униполярная искра в атмосфере аргона): - диапазон напряжений, В - диапазон частот, Гц - диапазон емкостей, мкФ - диапазон индуктивностей, мкГн - диапазон сопротивлений, Ом |
100 - 500 100-400 2-8 40 - 750 0,3-3,3 |
|
Система регистрации: - диапазон длительности одного кадра, с - число кадров |
0,004 - 60 1-500 |
|
Габаритные размеры, мм, не более: модификации «ИСКРОЛАЙН-ЮО» модификации «ИСКРОЛАЙН-ЗОО» модификации «ИСКРОЛАЙН-350» |
550 х 740 х 470 1200 х 1060 х 750 970 х 840 х 1060 |
|
Масса, кг, не более, модификации «ИСКРОЛАЙН-ЮО» модификаций «ИСКРОЛАЙН-ЗОО» и «ИСКРОЛАЙН-350» |
60 250 |
|
Потребляемая мощность, ВА, не более, при горении искры, ВА, не более, |
500 900 |
|
Электрическое питание |
(220±22зз) В (50±2) Гц |
|
Зремя установления рабочего режима, мин, не более, |
30 |
|
Средний срок службы, лет |
7 |
|
Средняя наработка спектрометра на отказ, ч, не менее |
9000 |
|
Условия эксплуатации: Хиапа?он температуры, °C Циапазон атмосферного давления, кПа Хиапазон относительной влажности, % при t - 25 °C |
15 + 25 84,0-5-106,7 20ч-80 |
Генеральный дирмтор ЕРШОВ П.П.
vCfOfl О;
о
бД
-3
Знак утверждения типа W
Знак утверждения типа наносится типографским сп«| детва по эксплуатации и на специальную табличку на 6okoi метра методом наклейки.
Комплектность
Таблица 3
|
Наименование |
Кол-во |
Примечание |
|
Спектрометр эмиссионный «ИСКРОЛАЙН» |
1 |
Модификация по заявке потребителя |
|
Монитор |
1 | |
|
Клавиатура |
1 | |
|
Манипулятор типа “Мышь” | ||
|
Программное обеспечение ПОЭМА |
1 | |
|
Трубка медная или из нержавеющей стали длиной не менее 2 м со штуцером и фильтром для подачи аргона от баллона |
1 | |
|
Кабель сетевой на 220 В не менее 2 м |
1 | |
|
Комплект ЗИП |
1 | |
|
Паспорт СПКОМ 4434-001-69284287-2011 ПС |
1 | |
|
Руководство по эксплуатации СПКОМ 4434-001-69284287-2011 РЭ |
1 | |
|
Методика поверки МП-242-1154-2011 |
1 |
Поверка
осуществляется по документу МП-242-1154-2011 «Спектрометры эмиссионные "ИСКРОЛАЙН’’ Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И. Менделеева" «12» апреля 2011 г.
Основные средства поверки:
- ГСО состава стали углеродистой и легированной типов 13Х, 60С2, 05кп, 11ХФ,60С2Г, 12Х1МФ, 30ХН2МФА, 12МХ, В2Ф, № по Госреестру 4165-91П, ГСО 2489-91П-2497-91П(комплект УГ0д-УГ9д).
Сведения о методах измерений
Методика измерений приведена в документах «Спектрометр эмиссионный "ИСКРОЛАЙН". Паспорт» СПКОМ 4434-001-69284287-2011 ПС; «Спектрометр эмиссионный "ИСКРОЛАЙН". Руководство по эксплуатации» СПКОМ 4434-001-69284287-2011 РЭ; ГОСТ 18895-97 «Сталь. Метод фотоэлектрического спектрального анализа»; ГОСТ 27611-88 «Чугун. Метод фотоэлектрического спектрального анализа»; ГОСТ 7727-81 «Сплавы алюминиевые. Методы спектрального анализа»; ГОСТ 20068.1-79 - ГОСТ 20068.3-79 «Бронзы безоловян-ные. Методы спектрального и атомно-абсорбционного анализа»; ГОСТ 9716.1-79 - ГОСТ 9716.3-79 «Сплавы медно-цинковые. Методы спектрального анализа»; ГОСТ 7728-79 «Сплавы магниевые. Методы спектрального анализа».
Нормативные документы
1. ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.
2. Технические условия СПКОМ 4434-001-69284287-2011 ТУ.
Рекомендации к применению
выполнение работ по оценке соответствия промышленной продукции металлургического и машиностроительного производства и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
