Спектрометры рентгено-флуоресцентные SkyGTX
| Номер в ГРСИ РФ: | РБ 03 11 6321 17 |
|---|---|
| Раздел: | Средства измерений оптических и оптико-физических величин [11] |
| Категория: | Спектрометры |
| Производитель / заявитель: | "Jiangsu Skyray Instrument Co., Ltd", Китай |
|
Описание типа РБ 03 11 6321 17 [2017-09-25]
rb-03-11-6321-17_2017-09-25.pdf
|
Скачать |
Спектрометры рентгено-флуоресцентные SkyGTX предназначены для качественного и количественного определения содержания химических элементов в низколегированных и высоколегированных сталях, сплавах на медной и алюминиевой основах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 11 6321 17 |
| Наименование | Спектрометры рентгено-флуоресцентные SkyGTX |
| Год регистрации | 2017 |
| Номер сертификата | 11152 |
| Дата регистрации | 2017-06-23 |
| Срок действия | 2022-06-23 |
| Получатель сертификата | фирма "Jiangsu Skyray Instrument Co., Ltd", Китай (CN) |
Производитель / Заявитель
фирма "Jiangsu Skyray Instrument Co., Ltd"
Адрес: 1888 West Zhonghuayuan Road, Yushan, Kunshan City, Jiangsu Province
Контакты: Tel.: 0512-57017007 Fax: 0512-57017001 E-mail: sales@skvrav-instrument.com www.skvrav-instrument.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Метрологически обеспечены в Республике с применением ГСО, внесенных в Госреестр СИ РБ (раздел 2) или допущенных к применению в Рес-публике Беларусь в установленном порядке. |
| Методика поверки | Поверка проводится по МРБ МП.2713-2017. |
Поверители
Скачать
|
Описание типа РБ 03 11 6321 17 [2017-09-25]
rb-03-11-6321-17_2017-09-25.pdf
|
Скачать |
Описание типа
Назначение
Спектрометры рентгено-флуоресцентные SkyGTX предназначены для качественного и количественного определения содержания химических элементов в низколегированных и высоколегированных сталях, сплавах на медной и алюминиевой основах.
Область применения - лаборатории металлургической, машиностроительной и других отраслей промышленности.
Описание
Принцип действия спектрометров рентгено-флуоресцентных SkyGTX, (далее - спектрометров) основан на измерении спектра вторичного рентгеновского излучения.
Первичные рентгеновские лучи, создаваемые рентгеновской трубкой, облучают анализируемый образец и вызывают вторичное рентгеновское излучение, спектр которого зависит от элементного состава образца. В качестве источника возбуждения используется миниатюрная рентгеновская трубка (Панода.max 45 кВ, I анода.max 50 МКА).
Расчет массовой доли анализируемых элементов основан на зависимости интенсивности излучения от его массовой доли в образце. Используется метод фундаментальных параметров и градуировки.
Конструктивно спектрометры состоят из источника рентгеновского излучения, детектора типа SDD высокого разрешения, управляющего блока и аккумуляторной батареи, скомпонованных в одном корпусе.
Спектрометры оснащены сенсорным дисплеем на жидкиХ' Крибталлах '^ подсветкой и снабжены USB Mini-портом для прямой связи с внешней ПЭВМ, i /I
Управляющий блок обеспечивает автоматическую градуировку детектора перед измерением (при включении или по команде пользователя) и процесс измерения (получение и обработка результатов измерения).
Результаты измерений, включая снятые спектры, и результаты градуировок заносятся в энергонезависимую память спектрометра. Спектрометры поставляются со встроенной библиотекой, включающей спецификации наиболее распространенных марок сплавов, которые могут дополняться производителем.
Спектрометры имеют световую сигнализацию включения рентгеновской трубки.
Управление процессом анализа, программирование, настройка, обработка результатов осуществляется с помощью встроенного компьютера на базе Windows СЕ. Калибровочные программы содержат набор специализированных эмпирических калибровок для анализа сталей, медных и алюминиевых сплавов (выбор программы осуществляется автоматически или вручную). Способы передачи данных: USB, Wi-Fi.
Идентификационные данные программного обеспечения (ПО) спектрометров, приведены в таблице 1.
Таблица 1
|
Номер версии ПО |
Контрольная сумма |
Версия прошивки |
|
ExplorerXRF 1.3.5.0 |
MD5 & SHA-1 Checksum Utility |
А000301 |
Схема с указанием места нанесения знака поверки (клеймо-наклейка) приведена в приложении А к описанию типа.

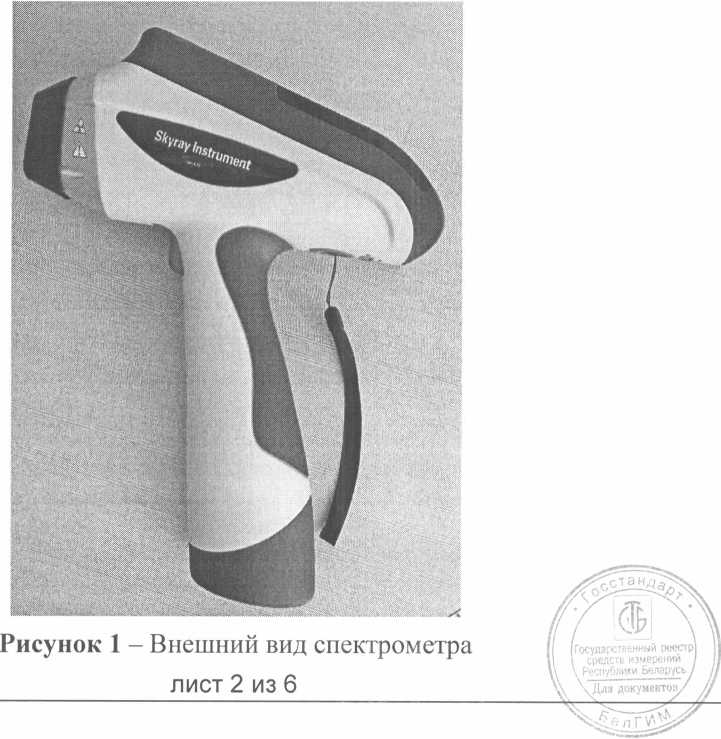

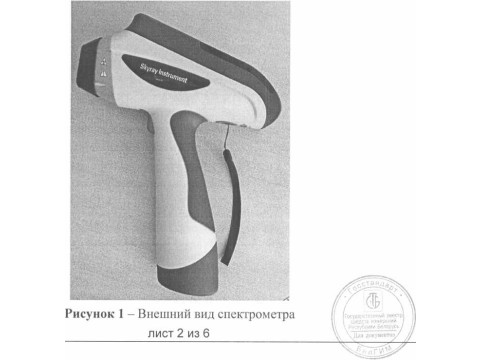

Внешний вид спектрометра приведен на рисунке 1.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики спектрометров рентгено-флуоресцентных SkyGTX приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значения характеристики |
|
1 Определяемые химические элементы в образцах: | |
|
- высоколегированных сталей |
Si, Р, S, Ti, V, Cr, Мп, Fe, Со, Ni, Си, Nb, Mo, W |
|
- низколегированных сталей |
Al, Si, Р, S, Ti, V, Сг, Мп, Fe, Со, Ni, Си, Nb, Mo, Sb, W |
|
- медных сплавов |
Al, Si, Р, Cr, Мп, Fe, Со, Ni, Си, Zn, Sn, Sb, Pb |
|
- алюминиевых сплавов |
Mg, Al, Si, Ti, Cr, Mn, Fe, Ni, Си, Zn, Zr |
|
2 Диапазон измерений массовой доли химических элементов, % |
от 0,1 до 99,9 |
|
3 Пределы допускаемой основной относительной погрешности спектрометров при измерении массовой доли элементов (в нормальных условиях эксплуатации), %: | |
|
- в диапазоне массовых долей от 0,10 % до 0,50 % |
±40 |
|
- в диапазоне массовых долей от 0,50 % до 1,00 % |
±30 |
|
- в диапазоне массовых долей от 1,00 % до 99,9 % |
±10 |
|
4 Предел допускаемой дополнительной погрешности спектрометров при измерении массовой доли элементов, вызванной изменением температуры окружающей среды, на каждые 10 °C, (от нормальных условий эксплуатации), % |
0,5 предела допускаемой основной относительной погрешности |
|
5 Нормальные условия эксплуатации, °C |
от 15 до 35 |
|
6 Рабочие условия эксплуатации, °C |
от минус 20 до 40 |
|
7 * Время измерения, с |
от 1 до 120 |
|
8 Масса, кг, не более |
1,5 |
|
9 Габаритные размеры: В х Ш х Д, мм, не более |
300 X 90 X 244 |
|
10 Напряжение питания переменного тока (при частоте питающей сети от 50 до 60 Гц), В |
от 100 до 240 |
|
11 Время непрерывной автономной работы от аккумуляторной батареи, ч, не более |
12 |
|
12 ** Мощность эквивалентной дозы в нормальных условиях эксплуатации, в любой доступной точке, на расстоянии 0,1 м от поверхности спектрометра, мкЗв/ч, не более |
1,0 |
|
Примечания: 1) *Минимальное время измерения, необходимое для обеспечения заявленной точности измерения, не менее 60 с; 2) **Обеспечивается при соблюдении требований: - толщина исследуемого однородного металлического образца должна быть, не менее 4,0 мм; - площадь исследуемого однородного металлического образца должн^^Йь^й^^ менее 400 мм2. // / | |
лист 3 из 6 V ' _ • \ I/
-------------------------------------------------------------------------------\ Д.'Ш Д! / /'/
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации.
Комплектность
Стандартный комплект поставки включает:
- спектрометр SkyGTX 1 шт.;
- аккумуляторная батарея 9000 мА/ч 2 шт.;
- руководство по эксплуатации 1 экз.;
- МРБ МП. - 2017 1 экз.;
- USB-кабель для подключения к ПК 1 шт.;
- CD-диск с программным обеспечением 1 шт.;
- кейс для транспортирования спектрометра 1 шт.;
- карта памяти TF 16 Гб 1 шт.;
- сетевой адаптер 220 В 1 шт.;
- зарядное устройство для аккумуляторной батареи 1 шт.;
- автомобильное зарядное устройство 1 шт.;
- страховочный ремень на запястье 1 шт.;
- защитная мембрана 4 шт.;
- USB картридер 1 шт.;
По отдельному заказу:
- аккумуляторная батарея 27000 мА/ч * шт.
Примечание - * в зависимости от комплекта поставки.
ТЕХНИЧЕСКИЕ НОРМАТИВНО-ПРАВОВЫЕ АКТЫ
Техническая документация фирмы «Jiangsu Skyray Instrument Со., Ltd», Китайская Народная Республика.
МРБ МП.,V//3
_- 2017 «Спектрометры рентгено-флуоресцентные SkyGTX. Методика поверки».
Технические регламенты Таможенного Союза:
ТР ТС 004/2011 «О безопасности низковольтного оборудования»;
ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
Заключение
Спектрометры соответствуют требованиям технической д^й^ЙйШц^ф фирмы «Jiangsu Skyray Instrument Со., Ltd» (Китайская Народная Республики) й\
лист 4 из 6 ’ У
требованиям ТР ТС 004/2011, ТР ТС 020/2011.
Межповерочный интервал не более 12 месяцев (для спектрометров, предназначенных для применения либо применяемых в сфере законодательной метрологии).
РУП «Витебский центр стандартизации метрологии и сертификации» Республика Беларусь, 210015, г. Витебск, ул. Б. Хмельницкого, 20 тел.: +375 (212) 42-68-04
Аттестат аккредитации № BY/ 112 02.6.0.0003 от 10.06.2008 г.
