Спектрометры оптико-эмиссионные с индуктивно-связанной плазмой SPECTRO
| Номер в ГРСИ РФ: | РБ 03 11 6585 18 |
|---|---|
| Раздел: | Средства измерений оптических и оптико-физических величин [11] |
| Категория: | Спектрометры |
| Производитель / заявитель: | "SPECTRO Analytical Instruments GmbH", Германия |
|
Описание типа РБ 03 11 6585 18 [2018-05-31]
rb-03-11-6585-18_2018-05-31.pdf
|
Скачать |
Спектрометры оптико-эмиссионные с индуктивно-связанной плазмой SPECTRO предназначены для качественного и количественного определения содержания химических элементов в водных растворах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 11 6585 18 |
| Наименование | Спектрометры оптико-эмиссионные с индуктивно-связанной плазмой SPECTRO |
| Год регистрации | 2018 |
| Номер сертификата | 11747 |
| Дата регистрации | 2018-05-31 |
| Срок действия | 2023-05-31 |
| Получатель сертификата | фирма "SPECTRO Analytical Instruments GmbH", Германия (DE) |
Производитель / Заявитель
фирма "SPECTRO Analytical Instruments GmbH"
Адрес: Boschstrasse 10, D-47533 Kleve
Контакты: Tel:+49 2821 8922102 Fax: +49 2821 8922102
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Спектрометры метрологически обеспечены в Республике Беларусь с применением ГСО водных растворы ионов химических элементов, внесенных в Государственный реестр средств измерений Республики Беларусь (раздел 2). |
| Методика поверки | Поверка проводится по МРБ МП.2801-2018. |
Поверители
Скачать
|
Описание типа РБ 03 11 6585 18 [2018-05-31]
rb-03-11-6585-18_2018-05-31.pdf
|
Скачать |
Описание типа
Назначение
Спектрометры оптико-эмиссионные с индуктивно-связанной плазмой SPECTRO предназначены для качественного и количественного определения содержания химических элементов в водных растворах.
Область применения - пищевая, фармацевтическая, биохимическая промышленности, экологический контроль,
химическая, аналитические
лаборатории научно-исследовательских институтов и предприятий и др.
Описание
Принцип работы спектрометров оптико-эмиссионных с индуктивносвязанной плазмой SPECTRO (далее - спектрометров) основан на анализе оптических эмиссионных спектров излучения элементов пробы в аргоновой плазме, возбуждаемой высокочастотным разрядом.
Спектрометры оптико-эмиссионные с индуктивно-связанной плазмой SPECTRO выпускаются следующих модификаций:
SPECTRO ARCOS;
SPECTROBLUE;
SPECTRO GENESIS.
Конструктивно модификации выполнены в стационарном настольном исполнении с отдельно устанавливаемым компьютером. Модификации отличаются рабочим диапазоном длин волн, внешним видом и способом обзора факела плазмы: радиальный, аксиальный либо комбинированный.
Описание типа средства измерений
Спектрометры оптико-эмиссионные с индуктивно-связанной плазмой SPECTRO состоят из источника возбуждения спектра, оптической системы (может быть до трех оптических систем в одном спектрометре), системы очистки и поддержания температуры аргона, блока питания, персонального компьютера.
Знак поверки в виде клейма-наклейки наносится на лицевую часть спектрометров.

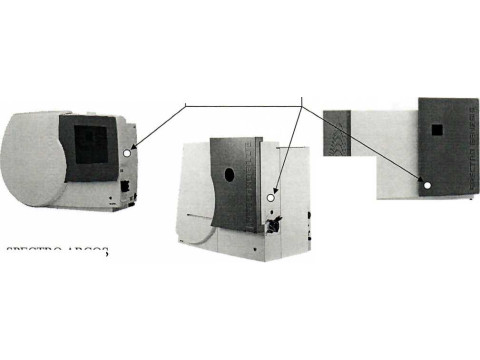

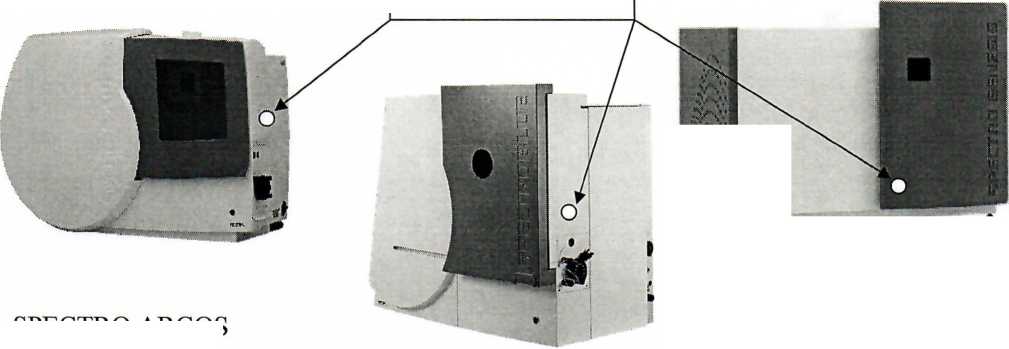

Внешний вид спектрометров и место нанесения знака поверки в виде клейма-наклейки приведен на рисунке 1.
Место нанесения поверительного клейма-наклейки
SPECTRO GENESIS
SPECTRO ARCOS
SPECTROBLUE
Рисунок 1 - внешний вид спектрометров
Управление работой спектрометров, обработка результатов измерений осуществляется с помощью персонального компьютера. Программное обеспечение (ПО) позволяет осуществлять анализ концентрации элементов пробы, работать в компьютерной сети, производить диагностику спектрометров.
Метрологически значимая часть ПО отвечает за осуществление контроля режимов работы спектрометров, состояния их основных узлов, их диагностику, обработку результатов измерений, архивирование данных.
Метрологически незначимая часть отвечает за форму отображения результатов измерений, информацию о настройках дисплея, доступных в меню пользователя, а также о дополнительных прикладных программах в режиме работы, не связанном с расчетом массовой доли элементов.
Идентификационное наименование и номер версии программного обеспечения спектрометров, не ниже:
SPECTRO ARCOS - Smart Analyzer Vision - 06.01.0951; .
SPECTROBLUE - Smart Analyzer Vision - 06.01.0951;
SPECTRO GENESIS -Smart Analyzer Vision- 06.01.0951. Il LJ® И
„ _ l l пЭТ?8■’SMspeWv I
лист 2 из 7 \\ //
Описание типа средства измерений
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики спектрометров оптико-эмиссионных с индуктивно-связанной плазмой SPECTRO приведены в таблице 1.
А»3 докумм™
Таблица 1
|
Тип, модификация |
SPECTRO BLUE |
SPECTRO ARCOS |
SPECTRO GENESIS | |||||||||
|
Способ обзора факела плазмы |
Радиальный |
Аксиальный |
Радиальный |
Аксиальный |
Радиальный | |||||||
|
Оптический диапазон длин волн, нм |
от 165 до 770 |
от 130 до 770 |
от 175 до 770 | |||||||||
|
Фокусное расстояние, мм |
750 |
750 |
400 | |||||||||
|
Элемент |
Длина волны, нм |
Предел обнаружения (LOD), мкг/л |
ОСКО*, % |
Предел обнаружения (LOD), мкг/л |
ОСКО* , % |
Предел обнаружения (LOD), мкг/л |
ОСКО*, % |
Предел обнаружения (LOD), мкг/л |
ОСКО*, % |
Предел обнаружения (LOD), мкг/л |
ОСКО*, % | |
|
Ag |
328,068 |
5,17 |
2 |
1,01 |
2 |
3,19 |
2 |
0,49 |
2 |
4,14 |
2 | |
|
Al |
167,078 |
0,36 |
0,05 |
0,14 |
0,04 |
24,43 | ||||||
|
As |
189,042 |
4,98 |
3,08 |
4,40 |
1,07 |
45,81 | ||||||
|
В |
249,773 |
1,57 |
0,93 |
0,70 |
0,31 |
3,68 | ||||||
|
Ba |
455,404 |
0,38 |
0,05 |
0,66 |
0,11 |
0,41 | ||||||
|
Be |
313,042 |
0,15 |
0,15 |
0,12 |
0,11 |
0,10 | ||||||
|
Ca |
396,847 |
0,58 |
0,16 |
1,05 |
0,33 |
0,40 | ||||||
|
Cd |
214,438 |
0,38 |
0,09 |
0,52 |
0,10 |
2,40 | ||||||
|
Co |
228,616 |
1,03 |
0,34 |
0,68 |
0,17 |
4,61 | ||||||
|
Cr |
267,716 |
1,36 |
0,37 |
1,51 |
0,35 |
3,65 | ||||||
|
Cu |
324,7554 |
4,23 |
0,78 |
2,71 |
0,50 |
3,25 | ||||||
|
Fe |
259,941 |
0,80 |
0,19 |
1,15 |
0,42 |
3,07 | ||||||
|
Hg |
184,95 |
1,63 |
0,71 |
1,91 |
0,71 |
9,34 | ||||||
|
К |
766,491 |
138,10 |
3,15 |
102,33 |
2,45 |
130,00 | ||||||
|
Li |
670,78 |
4,59 |
0,09 |
2,87 |
0,07 |
3,72 | ||||||
|
Mg |
279,553 |
0,64 |
0,25 |
0,15 |
0,17 |
0,39 | ||||||
|
257,611 |
0,21 |
0,05 |
0,35 |
0,08 |
0,72 | |||||||
|
589,592 |
28,18 |
0,93 |
18,36 |
0,67 |
20,64 | |||||||
Продолжение таблицы 1
|
Тип, модификация |
SPEC |
TRO BLUE |
SPECTRO ARCOS |
SPECTRO GENESIS | |||||||
|
Способ обзора факела плазмы |
Радиальный |
Аксиальный |
Радиальный |
Аксиальный |
Радиальный | ||||||
|
Элемент |
Длина волны, нм |
Предел обнаружения (LOD), мкг/л |
ОСКО *, % |
Предел обнаружения (LOD), мкг/л |
ОСКО*, % |
Предел обнаружения (LOD), мкг/л |
ОСКО*, % |
Предел обнаружения (LOD), мкг/л |
ОСКО*, % |
Предел обнаружения (LOD), мкг/л |
ОСКО *, % |
|
Ni |
232,604 |
1,80 |
2 |
0,47 |
2 |
1,69 |
2 |
0,36 |
2 |
7,32 |
2 |
|
Р |
177,495 |
3,49 |
1,66 |
3,30 |
0,55 |
23,16 | |||||
|
РЬ |
220,353 |
10,25 |
1,50 |
6,08 |
1,31 |
36,01 | |||||
|
Sb |
206,833 |
8,25 |
2,74 |
7,21 |
1,39 |
25,80 | |||||
|
Se |
196,09 |
8,49 |
2,71 |
7,70 |
1,29 |
50,31 | |||||
|
Si |
251,612 |
4,80 |
3,40 |
2,30 |
1,58 |
10,65 | |||||
|
Sn |
189,991 |
2,22 |
0,45 |
1,70 |
0,32 |
18,78 | |||||
|
Sr |
407,771 |
0,14 |
0,04 |
0,21 |
0,07 |
0,26 | |||||
|
Ti |
190,864 |
8,73 |
1,80 |
9,01 |
1,31 |
30,32 | |||||
|
V |
292,464 |
4,36 |
1,50 |
5,42 |
1,05 |
9,66 | |||||
|
Zn |
213,856 |
0,66 |
0,11 |
0,46 |
0,11 |
0,80 | |||||
|
Напряжение питания, В Частота, Гц |
от 218,8 В до 241,5 В, 50 Гц | ||||||||||
|
Потребляемая мощность, В А, не более |
4500 |
4500 |
5000 | ||||||||
|
Габаритные размеры, мм, не более |
1077x1306x780 |
1074x1610x753 |
870x1165x748 | ||||||||
|
Масса, кг, не более |
190 |
250 |
145 | ||||||||
|
Условия эксплуатации: -температура окружающего воздуха, °C -относительная влажность воздуха не ____ более, % |
от 18 до 25 80 | ||||||||||
рок службы спектрометров, лет, не менее 10
i - предел относительного среднеквадратического отклонения результатов измерения содержания элементов при концентрации элементов не менее 100
лист 5 из 7
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации.
Комплектность
Комплект поставки спектрометров определяется заказом и отражается в спецификации.
|
Основной комплект включает: | |
|
- спектрометр оптико-эмиссионный |
- 1 шт; |
|
- компакт диск с программным обеспечением (ПО) |
- 1 шт; |
|
- руководство по эксплуатации |
- 1 экз; |
|
- методика поверки МРБ МП.^0/- 2018 |
- 1 экз. |
|
По отдельному заказу | |
|
- распылительная камера |
- 1 шт; |
|
- персональный компьютер |
- 1 шт. |
ТЕХНИЧЕСКИЕ НОРМАТИВНО-ПРАВОВЫЕ АКТЫ
Документация фирмы «SPECTRO Analytical Instruments GmbH» (Германия);
Методика поверки МРБ МП.л£й%- 2018
Заключение
Спектрометры оптико-эмиссионные с индуктивно-связанной плазмой SPECTRO соответствуют требованиям технической документации фирмы-изготовителя «SPECTRO Analytical Instruments GmbH» (Германия), требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
Межповерочный интервал - не более 12 месяцев (для спектрометров, предназначенных для применения, либо применяемых в сфере законодательной метрологии).
РУП «Витебский центр стандартизации метрологии и сертификации»
Республика Беларусь
210015 г. Витебск, ул. Б. Хмельницкого, 20 тел.(0212) 42-68-04
Аттестат аккредитации № BY/ 112 02.6.0.0003 от 10.06.2008г.
Государственный оевив) средств изморе® 4 \ Республики бейт/
