Комплексы гамма-спектрометрические программно-аппаратные Эко ПАК
| Номер в ГРСИ РФ: | РБ 03 17 6661 18 |
|---|---|
| Раздел: | Средства измерений ионизирующих излучений [17] |
| Категория: | Спектрометры |
| Производитель / заявитель: | ООО "ЭкоСфера", г. Москва |
|
Описание типа РБ 03 17 6661 18 [2018-10-18]
rb-03-17-6661-18_2018-10-18.pdf
|
Скачать |
Комплексы гамма-спектрометрические программно-аппаратные Эко ПАК (далее -комплексы) предназначены для измерений энергий фотонною излучения и определения радионуклидного состава объектов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 17 6661 18 |
| Наименование | Комплексы гамма-спектрометрические программно-аппаратные Эко ПАК |
| Год регистрации | 2018 |
| Номер сертификата | 11912 |
| Дата регистрации | 2018-08-30 |
| Срок действия | 2021-05-18 |
| Получатель сертификата | ООО "ЭкоСфера", г. Москва, Российская Федерация (RU) |
Производитель / Заявитель
ООО "ЭкоСфера"
Адрес: 117545, г. Москва, Варшавское шоссе, д. 129, корп. 2, стр. 2, офис 401
Контакты: Тел./факс: (495) 1504012
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по СТБ 8067-2017. |
Поверители
Скачать
|
Описание типа РБ 03 17 6661 18 [2018-10-18]
rb-03-17-6661-18_2018-10-18.pdf
|
Скачать |
Описание типа
Назначение
Комплексы гамма-спектрометрические программно-аппаратные Эко ПАК (далее -комплексы) предназначены для измерений энергий фотонною излучения и определения радионуклидного состава объектов.
Описание
Конструктивно комплексы состоят из блока детектирования (далее - БД), цифрового спектрометрического устройства (далее - СУ) и. в зависимости от условий заказа, низкофоновой защитной камеры (НЗК) для повышения чувствительности за счет снижения уровня фонового излучения.
В основу работы комплекса положен принцип преобразования энергии фотонного излучения в чувствительном объеме полупроводникового детектора из особо чистою германия (ОЧГ) в электрические импульсы пропорциональной амплитуды с последующей их регистрацией и анализом полученной информации СУ.
Дополнительно может быть реализовано определение активности (удельной, объемной, поверхностной) гамма-излучающих радионуклидов объектов радиологического контроля в соответствии с ГОСТ 8.638-2013 «Метрологическое обеспечение радиационного контроля» только при наличии аттестованных в установленном порядке методик измерений. Определенные заказчиком геометрии счетных образцов, указанные в методике измерений, должны быть при этом занесены в свидетельство о первичной (периодической) поверке для последующего метрологического обслуживания.
Конструктивно БД выполнен в виде единою блока, содержащею детектор из кристалла ОЧ1 и двухсекционною предусилителя (далее - ПУ) с промежуточным дифференцированием. СУ типа MCA 527 или Multispectrum HYBRID состоит из усилителя, многоканального анализатора (МКА), узла управления комплексом, источников питания.
Комплексы выпускаются в модификациях Эко ПАК-01. Эко ПАК-02 и Эко ИАК-03. которые отличаются характеристиками БД, системой охлаждения и наличием или отсутствием 113К.
Для удобства использования предусмотрены тележка, зарядное устройство (инвертор) «МАСКОТ» и устройство для хранения и заливки жидкого азота ТР35.
Эко НАК-01- комплексы для регистрации фотонного излучения на основе детекторов из особо чистою германия (ОЧГ) типа GPD.
Варианты исполнения:
Эко 11А К-01-1 с криостатами объемом до 10 л и СУ;
Эко ПАК-01-2 с электромеханическим охлаждением и СУ;
Эко ПАК-01-3 с криостатами объемом более 10 л. НЗК и СУ. а также с возможностью использования гибридного охлаждения, как дополнительной опции.
Эко ПАК-02 - комплексы для регистрации фотонного излучения на основе ОЧГ детекторов т ипа GCD;
Варианты исполнения:
Эко ПАК-02-1 с криостатами объемом до 10 л и СУ;
Эко ПАК-02-2 с электромеханическим охлаждением и СУ;
Эко ПАК-02-3 с криостатами объемом более 10 л. НЗК и СУ. а также с возможностью использования гибридного охлаждения, как дополнительной опции.
Эко ПАК-03 - комплексы для регистрации фотонного излучения ОЧГ
детекторов типа GCDX;
Варианты исполнения:
Эко ПАК-03-1 с криостатами объемом до 10 л и СУ;
Эко ПАК-03-2 с электромеханическим охлаждением и СУ;
Эко ПАК-ОЗ-З с криостатами объемом более 10 л, НЗК и СУ. а также с возможностью использования гибридного охлаждения, как дополнительной опции.
Дтя вариантов исполнения комплекса Эко ПАК-01-2, Эко ПАК-02-2. Эко ПАК-03-2 возможно монолитное исполнение (единый корпус - рабочее название «Monolith»), когда в едином корпусе совмещены БД. ПУ, блок питания, система охлаждения с помощью криоохладителя Стирлинга с пульсирующей трубкой и криоконтрол лером.
Комплексы могут быть использованы в условиях стационарных и передвижных лабораторий при радиологическом контроле объектов окружающей среды, материалов и продуктов промышленного и сельскохозяйственного производства, медико-биологических объектов, а также для применения на объектах и предприятиях атомной промышленности.
Внешний вид составных частей вариантов исполнения комплексов, мест пломбировки и размещения знака утверждения типа приведены на рисунках 1-8.
место пломбировки и размещения знака утверждения типа

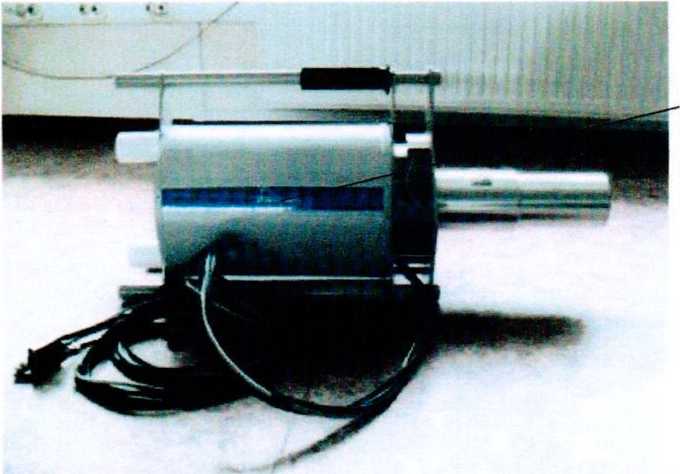

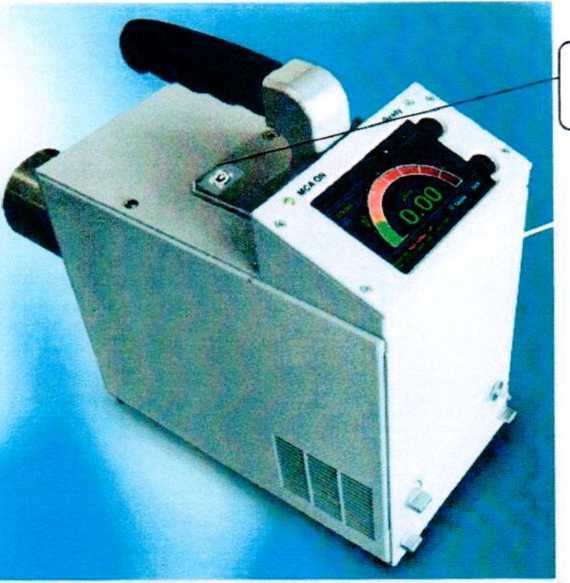

Рисунок 1 - Внешний вид БД для вариантов исполнения ' Эко ПАК-01-1, Эко ПАК-02-1, Эко ПАК-03-1
Рисунок 2
место пломбировки и размещения знака утверждения типа
- Внешний вид переносного БД для вариантов исполнения Эко ПАК-01-2,
Эко ПАК-02-2. Эко ПАК-ОЗ-2

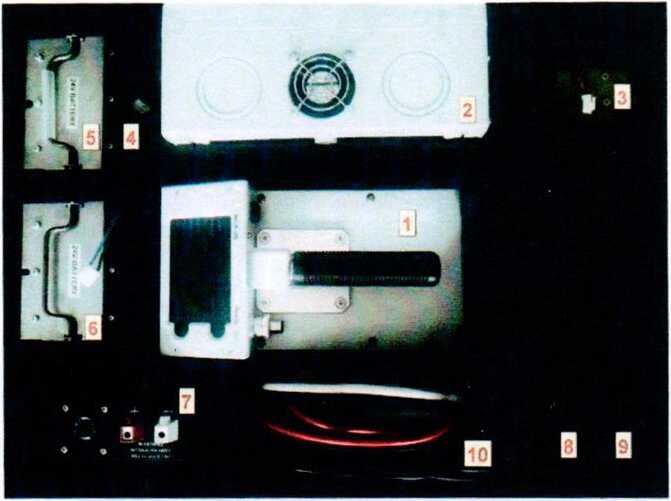

1- БД; 2- блок питания; 3 и 4 - аккумуляторы 12 В; 5 и 6 - аккумуляторы 24 В;
2- 7 - инвертор; 8 - зарядное устройство с 3-мя ячейками для аккумуляторов 12 В;
3- 9 - зарядное устройство с 6-ю ячейками для аккумуляторов 24 В;
4- 10 - соединительные кабели и USB кабель.
Рисунок 3 - Расположение составных частей переносного комплекса j исполнения Эко ПАК-01-2, Эко ПАК-02-2, Эко ПАК-^3{2^>%
Рисунок 4 - Внешний вид комплекса вариантов исполнения Эко ПАК-01-3, Эко ПАК-02-3, Эко ПАК-03-3 с НЗК
место пломбировки и размещения знака утверждения типа

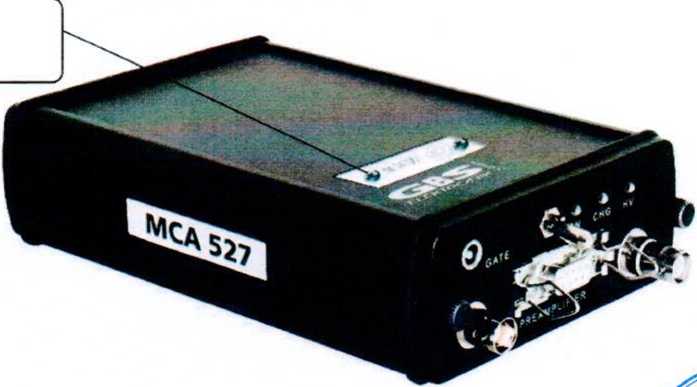

Рисунок 5 - Внешний вид СУ МСА-527
место пломбировки и размещения знака утверждения типа

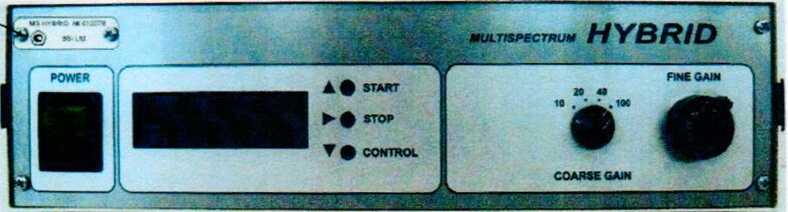

Рисунок 6 - Внешний вид СУ Multispectram HYBRID
(-------------------------
место пломбировки и размещения знака утверждения типа

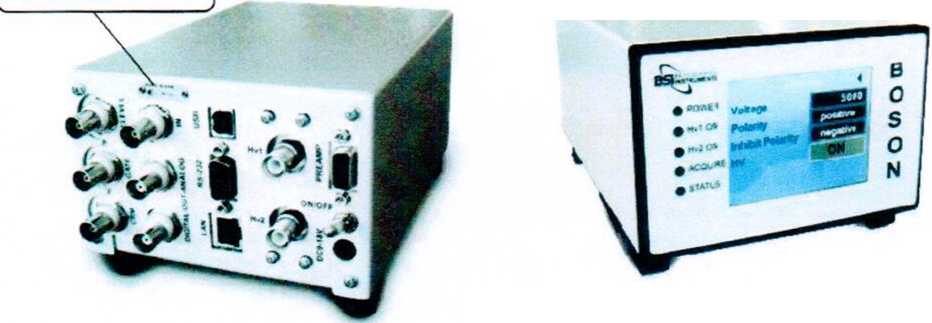

Рисунок 7 - Внешний вид СУ BOSON

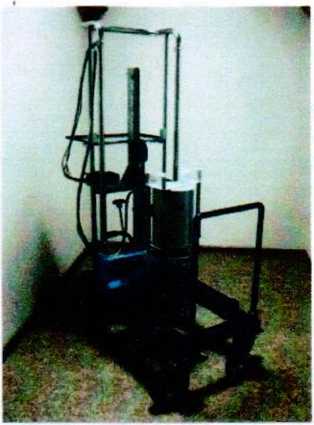

Рисунок 8 - Внешний вид тележки с комплексом для вариантов исполнения

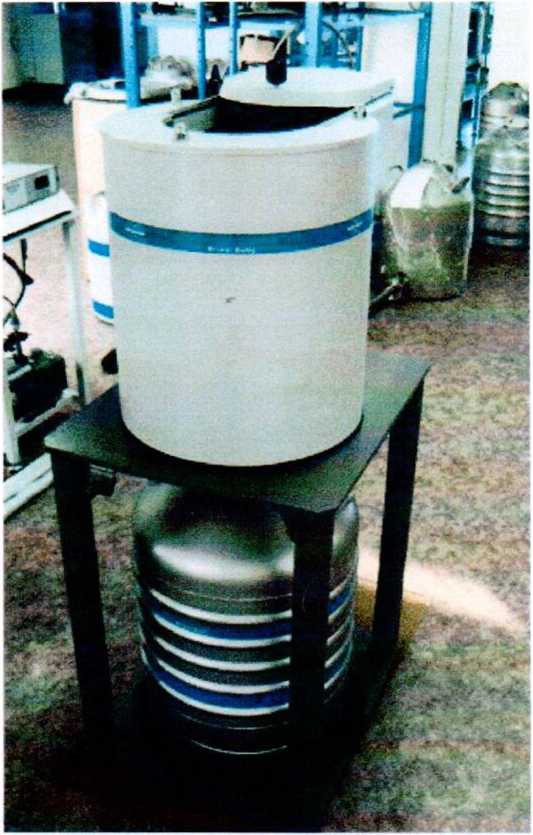

Рисунок 9 - Внешний вид устройства для хранения и заливки жидкого азота ТР35
Программное обеспечение
Программное обеспечение (далее - ПО) предназначено для организации управления процессами накопления, отображения, обработки информации и вывода результатов обработки на внешние устройства.
Идентификационные данные ПО приведены в таблицах 1-6.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SpectraLine |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.5.3874 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
a9025f89* |
|
.Алгоритм вычисления идентификатора ПО |
CRC32 |
Таблица 2
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SpectraLineGP |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.5.3874 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
7207ес79* |
|
Алгоритм вычисления идентификатора ПО |
CRC32 |
Таблица 3
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SpectraLine Handy |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.5.3874 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
368cd539 * |
|
Алгоритм вычисления идентификатора ПО |
/х й/'З ? |
Таблица4
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование 1 К) |
Spectral.ineNM |
|
Номер версии (идентификационный номер) ПО |
нс ниже 1.5.3874 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
4c00ee5d * |
|
Алгоритм вычисления идентификатора ПО |
CRC32 |
Таблица 5
|
Иденгификационные данные (признаки) |
Значение |
|
______Идентификационное наименование 110 Помер версии (идентификационный номер) ПО |
asw2.exe 15.08.1 для версии 18.99.9 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода)__________ Алгоритм вычисления идентификатора ПО |
0256СЗВ5 ** С1«. '2 |
Таблица 6
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование 110 |
GeSAS.exe |
|
Номер версии (идентификационный номер) ПО |
не ниже 0.2.Ы |
|
I (ифровой идентификатор 110 (контрольная сумма исполняемого кода) |
68B0105F* |
|
Алгоритм вычисления идентификатора ПО |
CRC32 |
Примечания:
* - цифровой идентификатор НО для указанного номера версии. При комплектации ПО другой версии в сопроводи тельной документации должны быть указаны его идентификационные данные для последующего метрологического обслуживания.
* * - цифровой идентификатор ПО для номера версии 15.08.1. При комплектации НО другой версии в сопроводительной документации должны быть указаны его идентификационные данные для последующего метрологического обслуживания.
ПО защищено электронным ключом от несанкционированного доступа к настройкам. Без электронного ключа пользователь не имеет доступа к управлению СУ.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» но Р 50.2.077-2014.
Метролсм ические и (схнические характеристики приведены в таблице 7.
Таблица 7
|
Наименование характеристики Диапазон :л 1ергий фотонного излучения, кэВ: _____Эко ПАК-01, все варианты исполнения__________ Эко ПАК-02, все варианты исполнения _____Эко ПАК-03, все варианты исполнения_________ |
Значение характеристики от з . от 4 2\ от .тиэ-Ц.ООХИ) У.) |
Лист № 8
Всего листов 11
11родолжепие таблицы 7
|
1—— ■ ' .......... 1 1 1аименование характеристики |
Значение характеристики | |
|
Энергетическое разрешение для линий фотонного излучения с энергиями: | ||
|
- для линии 5.9 кэВ (радионуклид "Fe), эВ | ||
|
Эко ПАК-01 |
от 145 до 650 | |
|
Эко I1АК-03 |
от 650 до 860 | |
|
-для линии 122.1 кэВ (радионуклид 'Со). эВ | ||
|
Эко ПАК-01 |
от 465 до 800 | |
|
Эко ПАК-02 |
от 8 |
25 до 1250 |
|
Эко ПАК-03 |
от 825 до 1000 | |
|
- для линии 1332.5 кэВ (радионуклид (’"Со). кэВ | ||
|
Эко ПАК-01 |
от 1 |
.75 до 2.30 |
|
Эко 11А К-02 |
от 1 |
.75 до 2.30 |
|
Эко ПАК-03 |
от 1 |
.75 до 2.00 |
|
Пределы допускаемой относительной погрешности характеристики преобразования (интегральная нелинейность). % |
±0.04 | |
|
Максимальная загрузка спектрометрического тракта комплекса, с'1, нс менее |
1 105 | |
|
Временная нестабильность характеристики преобразования за 24 ч непрерывной работы. %, не более |
1 | |
|
Время установления рабочего режима (без учета времени охлаждения БД), мин. не более |
30 | |
|
Нестабильность энергетической характеристики преобразования за 24 часа непрерывной работы (после установления рабочего режима). %, не более |
0.025 | |
|
Количество каналов СУ |
до 16 384 | |
|
Питание от сети переменного тока? - напряжение. В - частота. 1 ц |
от 100 до 260 от 47 до 65 | |
|
11итание СУ от элемента АА (аккумулятора) с номинальным напряжением. В |
12 | |
|
11отребляемая мощность, не более: | ||
|
- от источника постоянного гока, Вт |
2.5 | |
|
- от сеги переменного тока. В А |
55 | |
|
Габаритные размеры, (длина ширина х высота), мм. не более: | ||
|
- Эко ПАК-01-1, Эко 11АК-02-1. Эко ПАК-03-1. Эко IIAK-01-2. Эко IIAK-02-2. Эко ПАК-03-2: |
900 |
х 450 х 980 |
|
- Эко ПАК-01-3. Эко ПАК-02-3, Эко ПАК-ОЗ-З: | ||
|
БД |
900 |
X450 х 980 |
|
СУ |
300 |
X 180 х 80 |
|
нзк |
600 |
х 700 х 1500 |
|
Масса, Ki. не более | ||
|
- Эко ПАК-01-1. Эко ПАК-02-1. Эко ПАК-03-1 | ||
|
- Эко ПАК-01-2, Эко ПАК-02-2. Эко ПАК-03-2 |
Z/зо (В | |
|
- Эко 1IAK-01-3. Эко ПАК-02-3. Эко ПАК-03-3 | ||
|
Средняя наработка на отказ, ч. не менее |
\\ 'wytf йУ** Ье/>аРУСь / // | |
Лист № 9
Всего листов 11
11родолженис таблицы 7_____________
|
Наименование характерно гики |
Значение характеристики |
|
Средний срок службы, лет. не менее |
з _____ |
|
Рабочие условия эксплуатации: | |
|
- температура окружающего воздуха. °C; |
от 5 до 50 |
|
- относительная влажность окружающего воздуха при температуре 35°С. %, не более |
80 |
|
- атмосферное давление, к! 1а |
от 84 до 106,7 |
Знак утверждения типа
наносится методом компьютерной графики на титульный лист документа «Комплекс гамма-спектрометрический программно-аппаратный Эко ПАК. Руководство по эксплуатации» и на корпус в виде специальной наклейки.
Комплектность
Комплект поставки приведен в таблице 8.
Таблица 8
|
Обозначение |
Наименование |
Количество |
|
СФАТ.412125.006 |
Комплекс Эко 1IAK в составе: |
_ |
|
Блок детект ирования |
1* | |
|
Спект рометрическое устройство |
1* | |
|
11ерсональный компьютер |
1* | |
|
Предусилитель с охлаждаемым входным каскадом |
1* | |
|
Криостат |
1* | |
|
Двухпортовый сосуд Дьюара 7л |
1* | |
|
Гибридная система охлаждения |
1* | |
|
Spectral .ine. Spectral.ineCiP. Spectral.inellandy. Spectral.ineN.M, ASW2. GeSAS |
Комплект ПО функционирования комплекса и обработки данных |
1* |
|
Комплект кабелей |
1* | |
|
Транспортный кейс для БД |
1* | |
|
H3K |
Низкофоновая защитная камера |
1* |
|
Блок питания |
1* | |
|
Аккумуляторы 12 В |
2* | |
|
Аккумуляторы 24 В |
2* | |
|
«МАСКОТ» |
Инвертор |
1* |
|
Зарядное устройство с 3 ячейками для аккумуляторов 12 В |
1 * | |
|
Зарядное устройство с 6 ячейками для аккумуляторов 24 В |
1* | |
|
Дополнительные сервисные блоки: | ||
|
Тележка в сборе со свинцовой защитой и коллиматорами |
1* | |
|
Заливная воронка___ _ ___ __ > | ||
Продолжение таблицы 8
|
Обозначение |
Наименование |
Количество |
|
ГР35 |
Устройство хтя хранения и заливки жидкого азота |
1* |
|
Лазерный дальномер |
1* | |
|
Встроенный GPS-навигатор |
1* | |
|
Wi-Fi маршрутизатор |
1* | |
|
Автомобильное зарядное устройство для батарей _ Запасной предусилитель |
1* 1* | |
|
Коробка с инструментами |
1* | |
|
Кабельные разьемы |
2* | |
|
Устройство бесперебойного питания |
1* | |
|
СФАТ.412125.006 РЭ |
Руководство по эксплуатации |
1 |
|
Свидетельство о поверке |
1 | |
|
Примечание *Поставка и количество согласно заказу_____________ | ||
Поверка
осуществляется в соответствии с документом СФАТ.412125.006 РЭ (раздел 6) «Комплекс гамма-спектрометрический программно-аппаратный Эко ИЛК. Руководство по эксплуатации», утвержденным первым заместителем генерального Директора - заместителем по научной работе ФГУП «ВНИИФГРИ» 30 ноября 2015 г. Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Основные средства поверки:
- источники радионуклидные фотонного излучения метрологического назначения закрытые ИМН-Г (регистрационный № 44591-10).
Сведения о методах измерений
Комплекс гамма-спектрометрический программно-аппаратный Эко ПАК. Руководство по эксплуатации СФА Г.412125.006 РЭ.
Нормативные документы
1 ГОСТ 8.033-96 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-част иц и фотонов радионуклидных источников.
2 ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия.
3 ГОСТ 26874-86 «Спектрометры энергий ионизирующих излучений. Методы измерения основных параметров».
4 Комплекс гамма-спектрометрический программно-аппаратный Эко IIAK. Руководство по эксплуатации СФАТ.412125.006 РЭ.
