Спектрометры эмиссионные с индуктивно-связанной плазмой ULTIMA
| Номер в ГРСИ РФ: | РБ 03 11 3747 18 |
|---|---|
| Раздел: | Средства измерений оптических и оптико-физических величин [11] |
| Категория: | Спектрометры |
| Производитель / заявитель: | "HORIBA ABX SAS", Франция |
Спектрометры эмиссионные с индуктивно-связанной плазмой ULTIMA (далее - спектрометры) предназначены для определения содержания различных элементов в почве, металлах и сплавах, пищевых продуктах, биологических и других объектах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 11 3747 18 |
| Наименование | Спектрометры эмиссионные с индуктивно-связанной плазмой ULTIMA |
| Год регистрации | 2018 |
| Номер сертификата | 12080 |
| Дата регистрации | 2018-10-30 |
| Срок действия | 2023-10-30 |
| Получатель сертификата | фирма "Horiba France SAS", Франция (FR) |
Производитель / Заявитель
фирма "Horiba France SAS"
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1803-2014 (изменение №1). |
Поверители
Скачать
|
Описание типа РБ 03 11 3747 18 [2014-05-27]
rb-03-11-3747-18_2014-05-27.pdf
|
Скачать | ||
|
Описание типа РБ 03 11 3747 18 [2008-09-22]
rb-03-11-3747-18_2008-09-22.pdf
|
Скачать | ||
|
Описание типа РБ 03 11 3747 18 [2019-03-04]
rb-03-11-3747-18_2019-03-04.pdf
|
Скачать |
Описание типа
Назначение
Спектрометры эмиссионные с индуктивно-связанной плазмой ULTIMA (далее - спектрометры) предназначены для определения содержания различных элементов в почве, металлах и сплавах, пищевых продуктах, биологических и других объектах.
Область применения - аналитические лаборатории промышленных предприятий и научно-исследовательских институтах.
Описание
Принцип действия спектрометров основан на спектральном анализе оптического эмиссионного излучения элементов пробы в аргоновой плазме, возбуждаемой высокочастотным разрядом. Схема наблюдения плазмы радиальная при вертикальном расположении факела плазмы. Спектрометры эмиссионные с индуктивно-связанной плазмой ULTIMA, оснащенные монохроматором Черни-Тернера, имеют исполнение ULTIMA EXPERT, оснащенного монохроматором Черни-Тернера. Регистрация излучения в спектрометрах производится фотоэлектронными умножителями.
Спектрометры выполнены в стационарном исполнении с отдельно размещаемым компьютером и состоят из следующих частей:
- источник возбуждения спектра, состоящий из плазменной горелки, распылителя, индуктора, перистальтического насоса и твердотельного генератора с регулируемой мощностью, предназначенный для поддержания плазмы и ввода в нее жидкой пробы;
- спектральный блок, предназначенный для формирования спектра эмиссионного оптического излучения;
- система управления на основе компьютера, предназначенная для управления спектрометром, включая процессы измерения, сбора и обработки информации. Информация о программном обеспечении (далее - ПО), применяемом при работе со спектрометром, приведена в таблице 1.
Таблица 1 - Информация о программном обеспечении

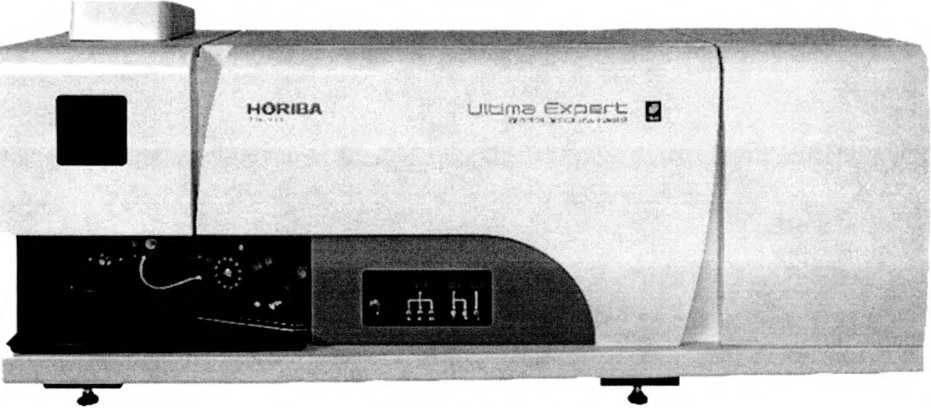

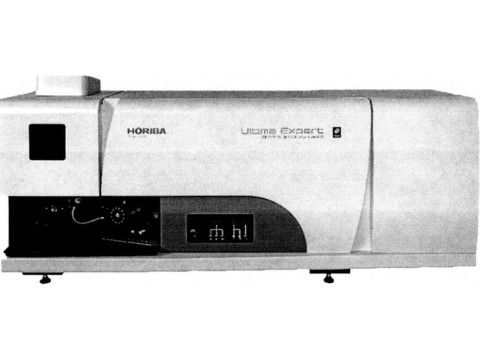

Рисунок 1 - Общий вид спектрометров эмиссионных с индуктивно-связанной плазмой ULTIMA EXPERT
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
«ICP-NEO» |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.1.14.19* |
|
Примечание: *при условии сохранения метрологически значимой части ПО | |
Место нанесения знака поверки приведено в приложении А.
Общий вид спектрометров эмиссионных с индуктивно-связанной плазмой ULTIMA EXPERT представлен на рисунке 1.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные метрологические и технические характеристики спектрометров
приведены в таблице 1.
______Таблица 1 - Основные метрологические и технические характеристики
|
Наименование характеристики |
Значение характеристики для спектрометра ULTIMA EXPERT |
|
Спектральный диапазон, нм |
от 160 до 800 от 120 до 800 по заказу (при оснащении дополнительной дифракционной решеткой) |
|
Номинальное фокусное расстояние, м |
1,0 |
|
Спектральное разрешение, пм, не более |
5 (в диапазоне от 120 до 320 нм) 10 (в диапазоне от 320 до 800 нм) |
|
Пределы обнаружения элементов - IDL (в зависимости от элемента по критерию Зо), мкг/дм3, не более: Zn (Л=213,856 нм) РЬ (Л=220,353 нм) Cd (Л=228,802 нм) Ni (Л=221,647 нм) Со (Л=238,892 нм) Мп (Л=257,610 нм) Fe (Л=259,940 нм) Сг(Л=267,716 нм) AI (Л=167,020 нм) Си (Л=324,754 нм) К (Л=766,490 нм) |
0,5 2,0 0,3 0,5 0,4 0,2 0,4 0,5 0,5 0,4 3,0 |
|
ОСКО абсолютной погрешности измерения содержания элементов при концентрации элементов не менее 100 IDL, %, не более: |
2 |
|
Габаритные размеры, мм, не более |
1700x700x610 |
|
Масса, кг, не более |
210 |
|
Диапазон рабочих температур, °C |
от 18 до 24 |
|
Потребляемая мощность, кВ А, не более |
5 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист эксплуатационной документации (в правом верхнем углу) методом типографической печати.
Комплектность
В комплект поставки спектрометров входит:
- спектрометр;
- персональный компьютер с принтером;
- комплект документов для установки спектрометра;
- система охлаждения (по заказу);
- генератор азота (по заказу);
- дополнительная дифракционная решетка (по заказу);
- комплект расходных материалов и запасных частей (по заказу^^Ы^^;.
- руководство по эксплуатации;
- руководство по эксплуатации программного обеспечения.
Гоодирственный реос средств измерений \ Республики Беларуси \Для документов/
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «Horiba France SAS», Франция.
МРБ МП.1803-2014 с учетом извещения об изменении №1 «Спектрометры эмиссионные с индуктивно-связанной плазмой ULTIMA. Методика поверки»
Заключение
Спектрометры эмиссионные с индуктивно-связанной плазмой ULTIMA соответствуют требованиям технической документации фирмы «Horiba France SAS», Франция.
Спектрометры соответствуют требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (Декларация о соответствии ТР ТС 004/2011, ТР ТС 020/2011 № ТС N RU Д-РР.ЛД04.В.00425 от 01.08.2018 действительна по 31.07.2023).
Межповерочный интервал: не более 12 месяцев;
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь: не более 12 месяцев.
Научно-исследовательский центр испытаний средств
измерений и техники БелГИМ.
Республика Беларусь, г. Минск, Старовиленский тракт, д. 93
Тел. (017)-334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
