Спектрометры оптико-эмиссионные стационарные GNR

Номер в ГРСИ РФ:	РБ 03 09 4900 17
Раздел:	Средства измерений физико-химических величин [9]
Категория:	Спектрометры
Производитель / заявитель:	"G.N.R. s.r.l.", Италия

Скачать

	Описание типа РБ 03 09 4900 17 [2013-04-03] rb-03-09-4900-17_2013-04-03.pdf	Скачать
	Описание типа РБ 03 09 4900 17 [2017-09-01] rb-03-09-4900-17_2017-09-01.pdf	Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Спектрометры оптико-эмиссионные стационарные GNR. ATL. GNR. MLP. GNR. SCP, GNR. ML150, GNR. ML300 предназначены для качественного и количественного определения содержания химических элементов в металлах и сплавах.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 09 4900 17
Наименование	Спектрометры оптико-эмиссионные стационарные GNR
Год регистрации	2017
Номер сертификата	11076
Дата регистрации	2017-04-27
Срок действия	2022-04-27
Получатель сертификата	фирма "G.N.R. s.r.l.", Италия (IT)

Производитель / Заявитель

фирма "G.N.R. s.r.l."

Адрес: Via Torino N.7, 28010 Agrate Conturbia (NO)

Контакты: 0322 882911 / 0322 882930

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Метрологическое обеспечение	Спектрометры метрологически обеспечены в Республике Беларусь с использованием ГСО состава металлов и сплавов, внесенных в Госреестр СИ РБ (раздел 2)
Методика поверки	Поверка проводится по МРБ МП.2249-2012 (изменение №1).

Поверители

Скачать

	Описание типа РБ 03 09 4900 17 [2013-04-03] rb-03-09-4900-17_2013-04-03.pdf	Скачать
	Описание типа РБ 03 09 4900 17 [2017-09-01] rb-03-09-4900-17_2017-09-01.pdf	Скачать

Описание типа

Назначение Описание ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ Знак утверждения типа Комплектность ТЕХНИЧЕСКИЕ НОРМАТИВНО-ПРАВОВЫЕ АКТЫ Заключение

Назначение

Область применения - лаборатории металлургической, машиностроительной и других отраслей промышленности.

Описание

В состав спектрометров входят: источник возбуждения спектра, оптическая система (полихроматор), вакуумная система, система термостатирования полихроматора, система подачи аргона, блоки питания, контроллер для управления процессом анализа и регистрации результатов с помощью персонального компьютера.

Оптическая система спектрометров выполнена по схеме Нашеп-Руше с вогнутой дифракционной решеткой, работающей в первом и во взором порядке спектра. Количество измерительных каналов определяется числом выходных щелей или количеством пикселей в диодной линейке. Регистрация спектра осуществляется с помощью набора фотоэлектронных умножителей, оптимизированных по спектральной чувствительности для определенных участков спектра, или с гюмощ|до_ш1одной линейки. Электрические сигналы, пропорциональные ипгепущЙб^рх^Я^сга, попадающего на фотоэлектронные умножители или диоды, /ювд^^й^гщю-г 1 ” 1 \ средств измерении i i

\\ \ республики Беларусь/ J цифрового преобразования, отображаются на компьютере. V\д»» /

Спектрометры выпускаются следующих модификаций:

GNR. ATL (GNR Atlantis);

GNR. MLP (GNR Metal Lab Plus);

GNR. SCP (GNR Solaris CCD Plus);

GNR. ML 150 (GNR MiniLab 150);

GNR. ML300 (GNR MiniLab 300);

Управление процессом анализа, установка параметров возбуждения спектра, обработка результатов осуществляется с помощью программного обеспечения «MetalLAB», работающего в среде Microsoft Windows. Программное обеспечение позволяет осуществлять анализ концентрации, определять марки металлов в соответствии с международными стандартами, работать в компьютерной сети, производить диагностику спектрометров, управлять оптическими регулировками. Идентификационные данные программного обеспечения (ПО) приведены в таблице 1.

Таблица 1

Модификация спектрометров	Номер версии ПО	Номер версии прошивки
GNR. ATL	8.82.21.20160523	firmware version: 1.43
GNR. MLP
GNR. SCP
GNR.ML150
GNR. ML300

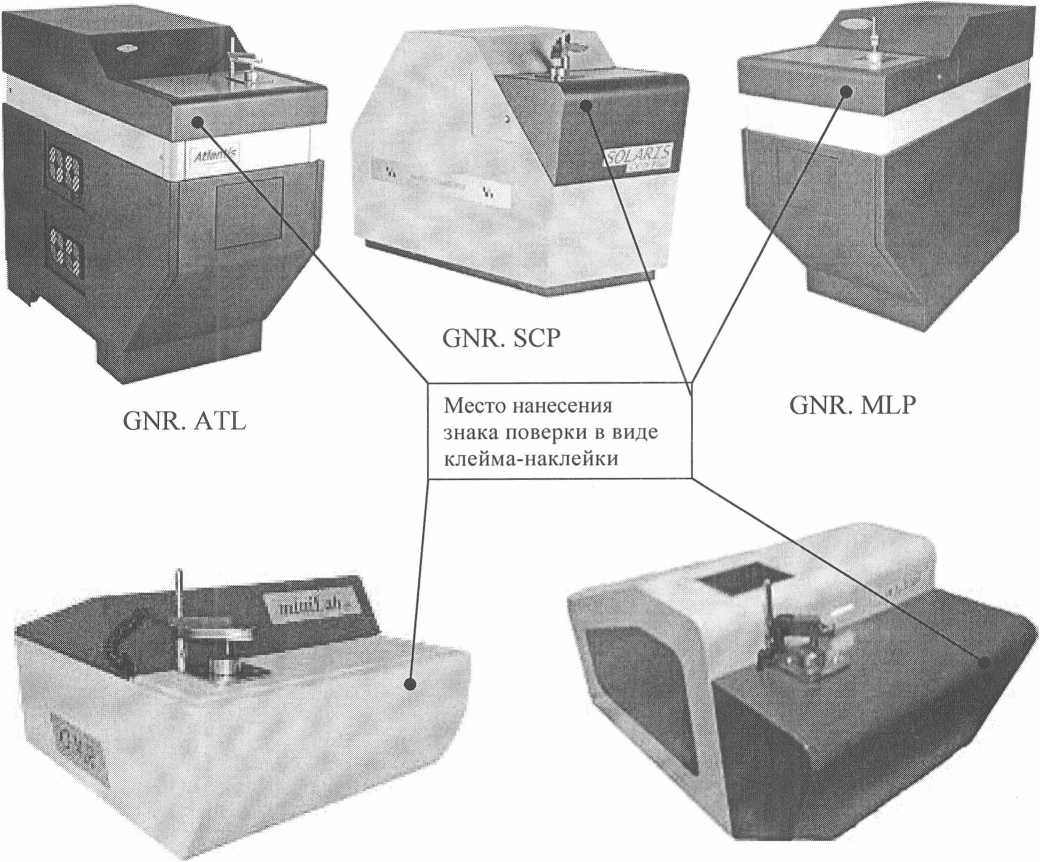

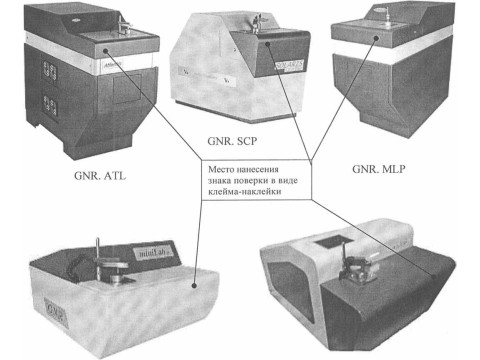

Внешний вид спектрометров оптико-эмиссионных стационарных, место нанесения знака поверки в виде клейма-наклейки приведены на рисунке 1.

GNR. ML 150

GNR. ML300

Рисунок 1. Внешний вид спектрометров оптико-эмиссионных стационарных место нанесения знака поверки в виде клейма-наклейки

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики спектрометров оптико-эмиссионных стационарных приведены в

таблице 1.

документов

Таблица 1

Тип, модификация	GNR. SCP	GNR. ATL	GNR. MLP	GNR. ML 150	GNR. ML300
Оптический диапазон длин волн, нм	от 130 до 900	от 120 до 900	от 130 до 900	от 170 до 460	от 130 до 700
Диапазон измерения массовой доли элементов (примесей) в металлах и сплавах, %	от 5*10’4 до 55	от 5*10'5 до 55	от 5*10’5 до 55	от 1*10’3 до 55	от 5*10’4 до 55
Фокусное расстояние, мм	500	750	500	150	300
Предел допускаемого относительного СКО результатов измерений (п=10), % в диапазоне массовой доли элементов:
от 0,0005 до 0,01	10	9	15	-	-
от 0,01 до 0,1	7	6	10	10	9
от 0,1 до 0,5	5	4	5	9	6
от 0,5 до 1,0	3	3	3	3	3
свыше 1,0	1	1	2	2	1
Напряжение питания	220 В, 50 Гц	220 В, 50 Гц	220 В, 50 Гц	220 В, 50 Гц	220 В, 50 Гц
Потребляемая мощность, В А, не более	1000	1000	1000	1000	1000
Габаритные размеры, мм, не более	900x360x620	600x1300x1200	930x940x1010	500x590x310	530x830x460
^-Масса-Чет, не более S-8S х'лу	100	250	160	35	70

Рабочие условия применения:

Температура окружающей среды от 5°С до 40°С.

Относительная влажность воздуха от 20 % до 80 %.

Средний срок службы не менее 10 лет.

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации.

Комплектность

Основной комплект включает:

1 Спектрометры оптико-эмиссионные стационарные GNR*;

2 Руководство по эксплуатации на русском языке;

3 Программное обеспечение на русском языке;

4 Комплект инструментов

5 Комплект расходных материалов (комплект ЗИП, рекалибровочные образцы)

6 **Вакуумный насос

7 Редуктор для аргона

8 Методика поверки МРБ МП.2249-2012

По отдельному заказу:

9 Держатели для образцов

10 Персональный компьютер

* модификация указывается при заказе.

* * при необходимости

ТЕХНИЧЕСКИЕ НОРМАТИВНО-ПРАВОВЫЕ АКТЫ

Техническая документация фирмы «G.N.R. s.r.l.» (Итальянская республика);

МРБ МП.2249-2012 «Спектрометры оптико-эмиссионные GNR. Методика поверки».

ТР ТС 004/2011 «О безопасности низковольтного оборудования»

ТР ТС 020/2011 «Электромагнитная совместимость технических средств»

Заключение

Спектрометры оптико-эмиссионные стационарные GNR. ATL, GNR. MLP, GNR. SCP, GNR. ML 150, GNR. ML300 соответствуют требованиям технической документации фирмы «G.N.R. s.r.l.» (Итальянская республика), ТР Т безопасности низковольтного оборудования», ТР ТС 020/2011 «ЭдавДро^гьпгг^ая совместимость технических средств»

11 \ РрГ'ГЬ/': Лики Гл,--,... / II

Межповерочный интервал не более 12 месяцев (для спектрометров, . предназначенных для применения либо применяемых в сфере законодательной метрологии).

РУП «Витебский центр стандартизации метрологии и сертификации»

Республика Беларусь

210015 г. Витебск, ул. Б. Хмельницкого, 20

тел.(0212) 42-68-04

Аттестат аккредитации № BY/112 02.6.0.0003 от 10.06.2008г.
