Фурье-спектрометры инфракрасные серий Tensor, Vertex
| Номер в ГРСИ РФ: | РБ 03 11 2796 16 |
|---|---|
| Раздел: | Средства измерений оптических и оптико-физических величин [11] |
| Категория: | Спектрометры |
| Производитель / заявитель: | «Bruker Optik GmbH», Германия |
Фурье-спектрометры инфракрасные серий Tensor, Vertex (далее - Фурье-спектрометры) предназначены для измерения оптических спектров пропускания, отражения в инфракрасном диапазоне и определения концентрации различных органических и неорганических веществ в твердой и жидкой фазах исследуемых образцов
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 11 2796 16 |
| Наименование | Фурье-спектрометры инфракрасные серий Tensor, Vertex |
| Год регистрации | 2016 |
| Номер сертификата | 10553 |
| Дата регистрации | 2016-07-27 |
| Срок действия | 2021-07-27 |
| Получатель сертификата | фирма "Bruker Optik GmbH", Германия (DE) |
Производитель / Заявитель
фирма "Bruker Optik GmbH"
Адрес: D-76275 Ettlingen, Rudolf-Plank Str., 23
Контакты: (07243)504-600
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 1549-2013 (извещение №1). |
Поверители
Скачать
|
Описание типа РБ 03 11 2796 16 [2013-09-23]
rb-03-11-2796-16_2013-09-23.pdf
|
Скачать | ||
|
Описание типа РБ 03 11 2796 16 [2017-10-17]
rb-03-11-2796-16_2017-10-17.pdf
|
Скачать |
Описание типа
Назначение
Фурье-спектрометры инфракрасные серий Tensor, Vertex (далее - Фурье-спектрометры) предназначены для измерения оптических спектров пропускания, отражения в инфракрасном диапазоне и определения концентрации различных органических и неорганических веществ в твердой и жидкой фазах исследуемых образцов
Фурье-спектрометры применяются в аналитических лабораториях промышленного производства, научно- исследовательских и учебных организаций.
Описание
Фурье-спектрометры инфракрасные Tensor, Vertex выпускают следующих модификаций: Tensor II, Vertex 70, Vertex 70v (исполнение).
Фурье-спектрометры представляют собой стационарные автоматизированные приборы.
Основой Фурье-спектрометров является двухлучевой интерферометр, в котором при перемещении одного из интерферометрических зеркал происходит изменение разности хода между интерферирующими лучами. Для уменьшении влияния внешних воздействий интерферометр построен по схеме с зеркалами в виде уголковых светоотражателей. Регистрируемый световой поток на выходе интерферометра в зависимости от разности хода (интерферограммы) представляет собой Фурье-образ регистрируемого оптического спектра. Сам волновых чисел получается после выполнения специальных мат четов (обратное преобразование Фурье).
Конструктивно Фурье-спектрометры выполнены в виде настольных приборов с отдельно устанавливаемым компьютером. По заказу могут комплектоваться большим набором специальных приставок и приспособлений, в том числе для термостатирования и охлаждения образцов.
В конструкции Фурье-спектрометров Vertex 70v применяется вакуумируемая оптика, что позволяет достигнуть высокой чувствительности в среднем, ближнем и дальнем ИК/терагерцовом диапазоне, благодаря отсутствию в спектрах колебаний атмосферных водяных паров и углекислого газа.
Управление процессом измерения осуществляется с помощью специального программного обеспечения OPUS. Программным образом осуществляется настройка прибора, оптимизация его параметров, управление его работой, осуществление Фурье-преобразования, обработка выходной информации, в том числе построение градуировочных графиков по образцовым веществам, печать результатов и сохранение результатов анализа.
Фурье-спектрометры дополнительно комплектуются библиотеками спектров широкого класса веществ, что позволяет проводить идентификацию исследуемых образцов.
Схема с указанием места нанесения знака поверки в виде клейма-наклейки приведена в Приложении А
Внешний вид Фурье-спектрометров приведен на рисунках 1-3.

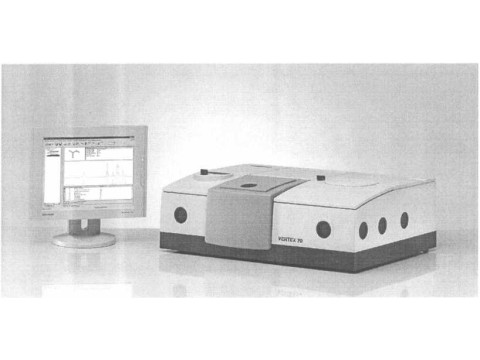

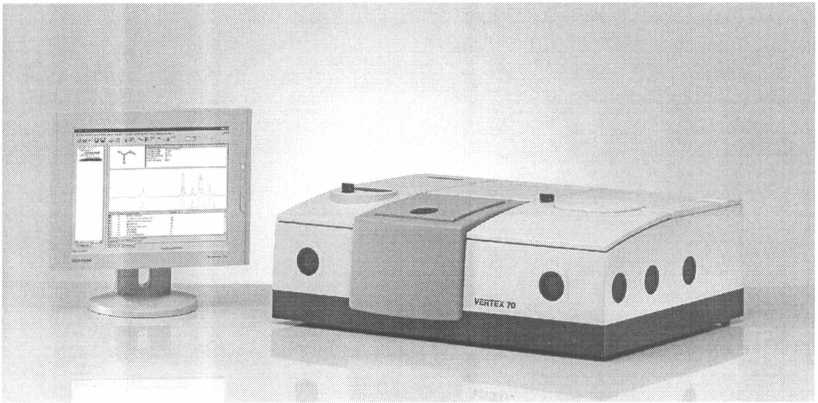

Рисунок 1 - Внешний вид Фурье-спектрометра инфракрасного Vertex 70
Рисунок 2 - Внешний вид Фурье-спектрометра инфракрасного Vertex 70v
Рисунок 3 - Внешний вид Фурье-спектрометра инфракрасного Tensor II
Государственный реестр [ средств измерений I \ Республики Беларусь/ \ Для документов/
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики Фурье-спектрометров инфракрасных серий Tensor, Vertex представлены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение характеристики | ||
|
Tensor II |
Vertex 70 |
Vertex 70v | |
|
Спектральный диапазон измерений, см'1 |
от 8000 до 200 |
от 8000 до 350 |
от 8000 до 350 |
|
Спектральный диапазон показаний, см'1 |
от 8000 до 340 |
от 28000 до 15 |
от 28000 до 15 |
|
Спектральное разрешение, см'1, не более |
0,4 |
0,4 |
0,4 |
|
Пределы допускаемой абсолютной погрешности измерения по шкале волновых чисел, см'1 |
±0,5 | ||
|
Пределы допускаемой абсолютной погрешности измерения по фотометрической шкале |
±0,1% т, где Т - спектральный коэффициент пропускания | ||
|
Отношение сигнал/шум (от пика до пика), при регистрации спектров поглощения, время накопления 5 с, разрешение 4 см'1, не менее |
6000/1 |
7000/1 |
7000/1 |
|
Отношение сигнал/шум (от пика до пика), при регистрации спектров поглощения, время накопления 60 с, разрешение 4 см’1, не менее |
45000/1 |
50000/1 |
50000/1 |
|
Напряжение питания переменного тока, В, не более |
(100 - 240)±10 % | ||
|
Частота питающей сети, Гц, не более |
(50-60)±1 Гц | ||
|
Потребляемая мощность, Вт, не более |
70 |
90 |
700 |
|
Габаритные размеры, мм, не более |
290x440x670 |
840x650x300 |
850x710x320 |
|
Масса, кг, не более |
37 |
70 |
105 |
|
Условия эксплуатации: -диапазон рабочих температур, °C; -относительная влажность, %, не более |
от 18 до 35 80 |
от 18 до 35 80 |
от 18 до 35 80 |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на эксплуатационную документацию устройства.
Комплектность
Комплектность поставки определяется заказом в соответствии с технической документацией фирмы-изготовителя и включает в себя:
- базовый комплект поставки Фурье-спектрометра и принадлежности в соответствии с документацией фирмы на представленную модель;
- руководство по эксплуатации;
- программное обеспечение (Opus);
- методика поверки МРБ МП. 1549-2013;
- дополнительные принадлежности и расходные материалы в соответствии с документацией фирмы "Bruker Optik GmbH ", Германия, (поставляются по соответствующему конкретной модификации руководству по эксплуатации и по требованию заказчика).
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы-изготовителя "Bruker Optik GmbH ", Германия.
Методика поверки МРБ МП. 1549-2013 "Фурье-спектрометры Tensor, Vertex, Matrix, MPA".
Декларация о соответствии ТС № RU Д-DE.ACI 1.В.07444 Фурье-спектрометров инфракрасных Tensor II, Vertex 70 требованиям ТР ТС 004/2011 "О безопасности низковольтного оборудования", ТР ТС 020/2011 "Электромагнитная совместимость технических средств".
Заключение
Фурье-спектрометры инфракрасные серий Tensor, Vertex соответствуют технической документации фирмы-изготовителя.
Межповерочный интервал - не более 12 месяцев (для устройств, применяемых в сфере законодательной метрологии).
Научно-исследовательский
испытательный центр БелГИМ
г. Минск, Старовиленский тракт, 93,
тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
