Спектрометры оптико-эмиссионные SPECTRO
| Номер в ГРСИ РФ: | РБ 03 11 6062 16 |
|---|---|
| Раздел: | Средства измерений оптических и оптико-физических величин [11] |
| Категория: | Спектрометры |
| Производитель / заявитель: | "SPECTRO Analytical Instruments GmbH", Германия |
Спектрометры оптико-эмиссионные SPECTRO предназначены для качественного и количественного определения содержания химических элементов в металлах и сплавах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 11 6062 16 |
| Наименование | Спектрометры оптико-эмиссионные SPECTRO |
| Год регистрации | 2016 |
| Номер сертификата | 10540 |
| Дата регистрации | 2016-07-27 |
| Срок действия | 2021-07-27 |
| Получатель сертификата | фирма "Spectro Instruments Analytical GmbH", Германия (DE) |
Производитель / Заявитель
фирма "Spectro Instruments Analytical GmbH"
Адрес: Boschstrasse 10, D-47533 Kleve
Контакты: Tel:+49 2821 8922102 Fax: +49 2821 8922102
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Спектрометры метрологически обеспечены в Республике Беларусь с применением ГСО, внесенных в Госреестр. |
| Методика поверки | Поверка проводится по МРБ МП. 2621-2016. |
Поверители
Скачать
|
Описание типа РБ 03 11 6062 16 [2017-06-02]
rb-03-11-6062-16_2017-06-02.pdf
|
Скачать | ||
|
Описание типа РБ 03 11 6062 16 [2016-07-27]
rb-03-11-6062-16_2016-07-27.pdf
|
Скачать |
Описание типа
Назначение
Спектрометры оптико-эмиссионные SPECTRO предназначены для качественного и количественного определения содержания химических элементов в металлах и сплавах.
Область применения - лаборатории металлургической, машиностроительной и других отраслей промышленности.
Описание
Принцип работы спектрометров оптико-эмиссионных SPECTRO, (далее -спектрометров) основан на анализе оптических эмиссионных спектров излучений, возникающих под воздействием дугового или искрового разрядов.
Источником возбуждения оптического излучения является электрическая дуга постоянного тока в воздушной среде или многократный искровой электрический разряд в среде аргона. Регистрация эмиссионных спектров осуществляется ультрафиолетовой и/или воздушной оптическими системами.
Спектрометры оптико-эмиссиоиные SPECTRO выпускаются следующих модификаций:
SPECTROLAB;
SPECTROMAXx;
SPECTROCHECK:
SPECTROTEST;
SPECTROPORT;
SPECTRO iSORT
Спектрометры оптико-эмиссионные SPECTRO состоят из искро^бго-сФейда, оптической системы (может быть до трех оптических систем в одном ^пект^метрА || [Госудэрственный реестр) ]] II \ средств измерений / II \\ \ Республики Беларусь] Ц у. \Для документов/ //
Описание типа средства измерений цифрового искрового генератора, системы очистки отводимого аргона, блока питания, персонального компьютера.
Спектрометры SPECTROTEST и SPECTROPORT могут монтироваться на транспортную тележку.
Спектрометр SPEC TRO iSORT является переносным прибором.
Знак поверки в виде клейма-наклейки наносится на лицевую часть спектрометров.

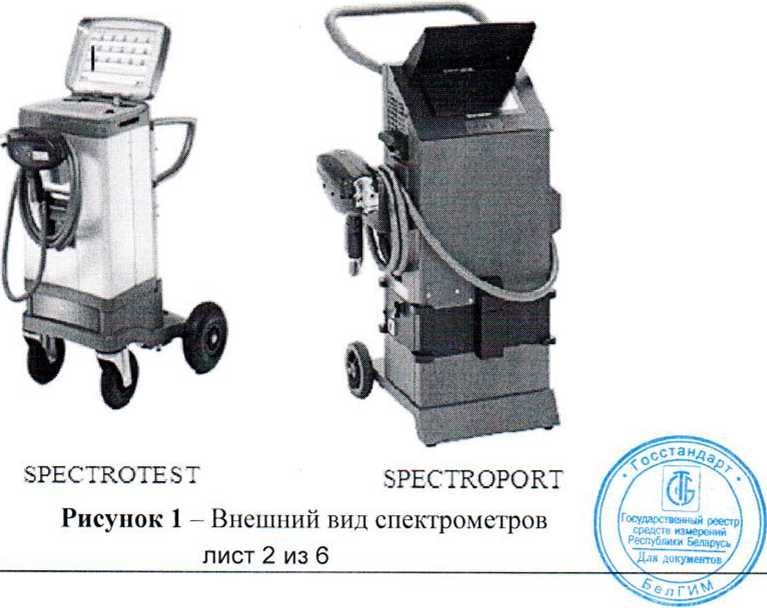

Внешний вид спектрометров приведен на рисунке 1.

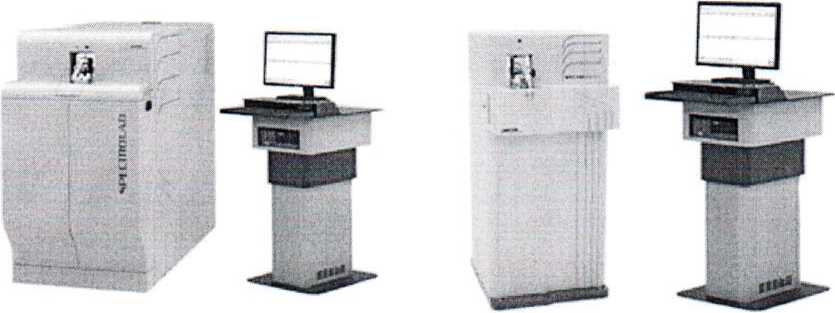

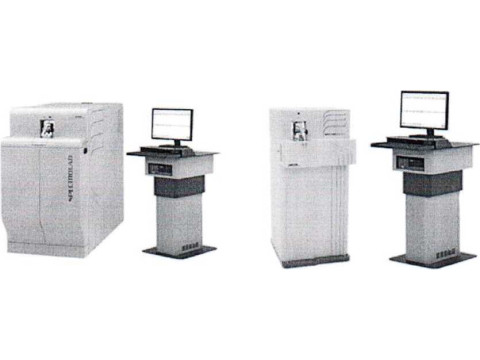

SPECTROLAB SPECTROMAXx

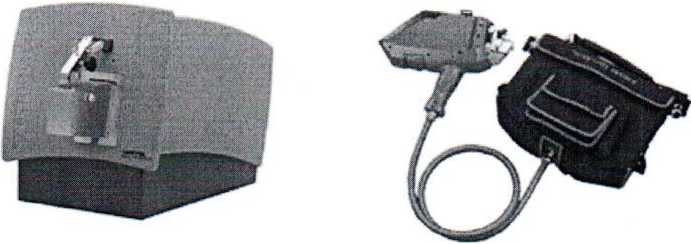

SPECTROCHECK SPECTRO iSORT
Описание типа средства измерений
Управление работой спектрометров, обработка результатов измерений осуществляется с помощью персонального компьютера. Программное обеспечение (ПО) позволяет осуществлять анализ концентрации, определять марки металлов в соответствии с международными стандартами, работать в компьютерной сети, производить диагностику спектрометров, управлять оптическими регулировками.
Метрологически значимая часть ПО отвечает за осуществление контроля режимов работы спектрометров, состояния их основных узлов, их диагностику, обработку результатов измерений, архивирование данных.
Метрологически незначимая часть отвечает за форму отображения результатов измерений, информацию о настройках дисплея, доступных в меню пользователя, а также о дополнительных прикладных программах в режиме работы, не связанном с расчетом массовой доли элементов.
Идентификационное наименование и номер версии программного обеспечения спектрометров, нс ниже:
SPECTROLAB - «Spark Analyzer Pro Lab» v. 1.05.0001;
SPECTROMAXx - «Spark Analyzer Pro MAXx» v. 1.02.0003;
SPECTROCHECK - «Spark Analyzer Pro Check» v. 1.41.900;
SPECTROTEST, SPECTROPORT - «Spark Analyzer Pro Mobile» v. 1.06.0007;
SPECTRO iSORT - «Spark analyzer СЕ 1.0.3.5».
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики спектрометров оптико-эмиссионных SPECTRO приведены в таблице 1.
Таблица 1
|
Тип, модификация |
SPECTRO LAB |
SPECTRO MAXx |
SPECTRO CHECK |
SPECTRO TEST |
SPECTRO PORI' |
SPECTRO iSORT |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Оптический диапазон длин волн, нм |
or 120 до 800 |
от 140 до 780 |
от 170 до 670 |
от 275 до 554 | ||
|
Диапазон измерения массовой доли элементов (примесей)в металлах и сплавах, % |
5-10'4 до 50 |
L10'3 до 50 |
0,05 до50 | |||
|
Фокусное расстояние, мм |
750 |
450 |
400 |
400 |
300, 400 | |
Описание типа средства измерений
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Предел допускаемого относительного СКО результатов измерений (п = 10), % в диапазоне массовой доли элементов (%): | ||||||
|
от 0,0005 до 0.01 от 0,001 до 0.01 от 0,01 до 0,1 от 0,1 до 0,5 от 0,5 до 50,0 от 0,001 до 50,0 от 0,05 до 50 |
10 7 3 1 |
10 7 3 1 |
10 7 3 1 |
7 |
7 |
15 |
|
Напряжение питания |
от 198 до 242 В. 50 Гц |
от 100 до 242 В. 50 Гц |
24 В пост, тока | |||
|
Потребляемая мощность, В-А, не более |
1000 |
400 |
320 |
300 | ||
|
Габаритные размеры, мм, не более |
2250x1410x950 |
750x625x450 |
547x511x640 |
670x425x330 |
550x390x250 |
300x300x360 |
|
Масса, кг, не более |
500 |
60 |
50 |
30 |
20 |
5 |
|
Условия эксплуатации: | ||||||
|
-температура окружающего воздуха, °C |
от 10 до 30 |
от 5 до 40 | ||||
|
-относительная влажность воздуха. % |
от 20 до 80 |
от 20 до 80 | ||||
Средний срок службы спектрометров, лет, не менее 10.
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации.
Комплектность
Комплект поставки спектрометров определяется заказом и отражается в спецификации.
Основной комплект включает:
|
- спектрометр оптико-эмиссионный - комплект вспомогательных элементов |
- 1 шт; - 1 комплект; |
|
- руководс тво по эксплуатации - методика поверки МРБ МП. -2016 |
- 1 экз; - 1 экз. |
ТЕХНИЧЕСКИЕ НОРМАТИВНО-ПРАВОВЫЕ АКТЫ
Документация фирмы «Spectro Instruments Analytical GmbH» (Германия);
Технические регламенты таможенного союза:
ТР ТС 004/2011 «О безопасности низковольтного оборудования»;
ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
Заключение
Спектрометры оптико-эмиссионные SPECTRO соответствуют требованиям технической документации фирмы-изготовителя «Spectro Instruments Analytical GmbH» (Германия), требованиям ТР ТС 004/2011, ТР ТС 020/2011.
Межповерочный интервал - не более 12 месяцев (для спектрометров, предназначенных для применения либо применяемых в сфере законодательной метрологии).
РУП «Витебский центр стандартизации метрологии и сертификации» Республика Беларусь
210015 г. Витебск, ул. Б. Хмельницкого, 20
тел.(0212) 42-68-04
Аттестат аккредитации № BY/ 112 02.6.0.0003 от 10.06.2008г.
