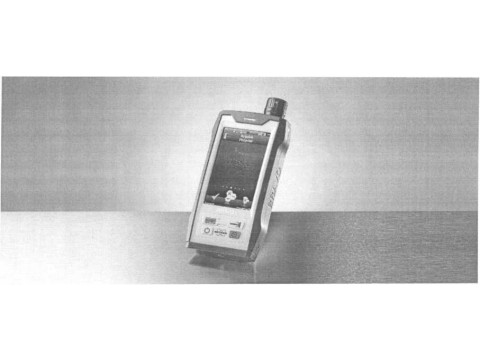

Спектрометры комбинационного рассеяния портативные BRAVO
| Номер в ГРСИ РФ: | РБ 03 11 6057 16 |
|---|---|
| Раздел: | Средства измерений оптических и оптико-физических величин [11] |
| Категория: | Спектрометры |
| Производитель / заявитель: | «Bruker Optik GmbH», Германия |
|
Описание типа РБ 03 11 6057 16 [2017-10-17]
rb-03-11-6057-16_2017-10-17.pdf
|
Скачать |
Спектрометры комбинационного рассеяния портативные BRAVO (далее -спектрометры) предназначены для измерения содержания различных органических и неорганических веществ в твердых и жидких образцах, продуктах питания, почвах и т.д. по спектрам комбинационного рассеяния в соответствии со стандартизованными и аттестованными методиками (методами) измерений.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 11 6057 16 |
| Наименование | Спектрометры комбинационного рассеяния портативные BRAVO |
| Год регистрации | 2016 |
| Номер сертификата | 10535 |
| Дата регистрации | 2016-07-27 |
| Срок действия | 2021-07-27 |
| Получатель сертификата | фирма "Bruker Optik GmbH", Германия (DE) |
Производитель / Заявитель
фирма "Bruker Optik GmbH"
Адрес: D-76275 Ettlingen, Rudolf-Plank Str., 23
Контакты: (07243)504-600
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2624-2016. |
Поверители
Скачать
|
Описание типа РБ 03 11 6057 16 [2017-10-17]
rb-03-11-6057-16_2017-10-17.pdf
|
Скачать |
Описание типа
Назначение
Спектрометры комбинационного рассеяния портативные BRAVO (далее -спектрометры) предназначены для измерения содержания различных органических и неорганических веществ в твердых и жидких образцах, продуктах питания, почвах и т.д. по спектрам комбинационного рассеяния в соответствии со стандартизованными и аттестованными методиками (методами) измерений.
Спектрометры применяются в аналитических лабораториях промышленного производства, научно- исследовательских и учебных организаций.
Описание
Принцип действия спектрометров основан на том, что при освещении исследуемого образца монохроматическим лазерным излучением в спектре рассеянного излучения появляются частоты, смещенные относительно возбуждающей линии. Этот дополнительный спектр соответствует колебательно-вращательным переходам в молекулах исследуемого вещества и называются спектром комбинационного рассеяния или романовским спектром.
Конструктивно спектрометры состоят из лазерного источника излучения, спектрометра с дифракционной решеткой, ПЗС-матрицей и электронного блока, объединенных в едином корпусе.
Управление работой спектрометра, регистрация спектров исследуемых образцов, обработка выходной информации и запоминание осуществляется с помощью:
- встроенного в спектрометр микропроцессора;
- внешнего персонального компьютера при установке прибора на специальную док-станцию или связи прибора с персональным компьютером по беспроводному соединению WiFi.
Схема с указанием места нанесения знака поверки в виде клейма-наклейки приведена в Приложении А
Внешний вид спектрометров приведен на рисунке 1.

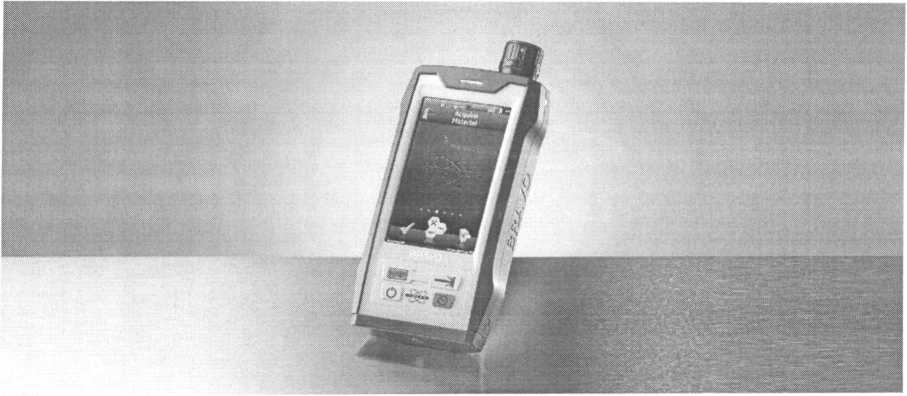

Рисунок 1 - Внешний вид спектрометра комбинационного рассеяния портативного BRAVO
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики спектрометров комбинационного рассеяния портативных BRAVO представлены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
Спектральный диапазон, см'1 |
от 300 до 3200 |
|
Длина волны лазеров возбуждения, нм |
от 700 до 1100 |
|
Пределы допускаемой абсолютной погрешности шкалы волновых чисел, см'1 |
± 1,5 |
|
Относительное отклонение интенсивности пиков в спектре полистирола от эталонного значения (по площадям пиков; относительно пика 1001,4 см'1), %, не более: - 620,9 см'1 - 1602,3 см'1 - 3054,3 см’1 |
10 10 10 |
|
Чувствительность (высота пика полистирола 1001,4 см'1), не менее |
5000 |
|
Габаритные размеры (ДхЩхВ), мм, не более: -спектрометр -док-станция |
156x270x62 150x360x130 |
|
Масса, кг, не более: -спектрометр -док-станция |
1,5 1,9 |
|
Напряжение питания: -переменного тока частотой (50/60)±1 Гц (через док-станцию), В |
(100-240) ±10 % |
|
-постоянного тока (от встроенного аккумулятора), В |
7,2±1,2 |
|
Средний срок службы, лет |
7 |
|
Наработка на отказ, ч, не менее |
4800 |
|
Условия эксплуатации: - диапазон температур окружающего воздуха, °C - относительная влажность окружающего воздуха при температуре 25 °C, %, не более - диапазон атмосферного давления, кПа |
от +5 до +35 95 от 84 до 106 |
|
Степень защиты оболочки по ГОСТ 14254 |
IP 64 |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на эксплуатационную документацию устройства.
Комплектность
Комплект поставки спектрометра включает в себя:
- спектрометр, пластиковый чемодан для переноски и хранения спектрометра, зарядное устройство, запасной аккумулятор, образец из полистирола, образец карбоната кальция, измерительная насадка для виал, измерительная насадка для измерения "на отражение";
- руководство по эксплуатации;
- методика поверки МРБ МП.2624-2016.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы-изготовителя "Broker Optik GmbH ", Германия.
Методика поверки МРБ МП.2624-2016 "Спектрометры комбинационного рассеяния портативные BRAVO. Методика поверки".
Декларация о соответствии ТС № RU fl-DE.AC11.B.O7444 спектрометров комбинационного рассеяния портативных BRAVO требованиям ТР ТС 004/2011 "О безопасности низковольтного оборудования", ТР ТС 020/2011 "Электромагнитная совместимость технических средств".
Заключение
Спектрометры комбинационного рассеяния портативные BRAVO соответствуют технической документации фирмы-изготовителя.
Межповерочный интервал - не более 12 месяцев (для устройств, применяемых в сфере законодательной метрологии).
Научно-исследовательский
испытательный центр БелГИМ
г. Минск, Старовиленский тракт, 93,
тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
