Фурье-спектрометры инфракрасные TANGO
| Номер в ГРСИ РФ: | РБ 03 11 5884 15 |
|---|---|
| Раздел: | Средства измерений оптических и оптико-физических величин [11] |
| Категория: | Спектрометры |
| Производитель / заявитель: | «Bruker Optik GmbH», Германия |
|
Описание типа РБ 03 11 5884 15 [2016-03-17]
rb-03-11-5884-15_2016-03-17.pdf
|
Скачать |
Фурье-спектрометры инфракрасные TANGO предназначены для измерения оптических спектров пропускания, отражения или трансфлекции (совмещенного пропускания и отражения) в ближнем инфракрасном диапазоне для качественного и количественного анализа различных органических и неорганических веществ в твердой и жидкой фазах, продукции нефтехимического производства, органического синтеза, продуктов питания, фармацевтики и т. п.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 11 5884 15 |
| Наименование | Фурье-спектрометры инфракрасные TANGO |
| Год регистрации | 2015 |
| Номер сертификата | 10131 |
| Дата регистрации | 2015-12-23 |
| Срок действия | 2020-12-23 |
| Получатель сертификата | фирма "Bruker Optik GmbH", Германия (DE) |
Производитель / Заявитель
фирма "Bruker Optik GmbH"
Адрес: D-76275 Ettlingen, Rudolf-Plank Str., 23
Контакты: (07243)504-600
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2564-2016. |
Поверители
Скачать
|
Описание типа РБ 03 11 5884 15 [2016-03-17]
rb-03-11-5884-15_2016-03-17.pdf
|
Скачать |
Описание типа
Назначение
Фурье-спектрометры инфракрасные TANGO предназначены для измерения оптических спектров пропускания, отражения или трансфлекции (совмещенного пропускания и отражения) в ближнем инфракрасном диапазоне для качественного и количественного анализа различных органических и неорганических веществ в твердой и жидкой фазах, продукции нефтехимического производства, органического синтеза, продуктов питания, фармацевтики и т. п.
Область применения - аналитические лаборатории промышленного производства, научно-исследовательских и учебных организаций.
Описание
Принцип действия спектрометров основан на определении разности хода между интерферирующими лучами при перемещении зеркал в двухлучевом интерферометре. В основе спектрометра лежит интерферометр RockSolid с уголкововозвратными отражателями.
Регистрируемый световой поток на выходе интерферометра в зависимости от разности хода (интерферограмма) представляет собой Фурье-образ регистрируемого оптического спектра. Сам спектр (в шкале волновых чисел) получается после выполнения специальных математических расчётов (обратное преобразование Фурье) интерферограммы.
Движение зеркала в интерферометре осуществляется по линейному закону с помощью прецизионного механизма. Точное положение зеркала (разность хода в интерферометре) определяется с помощью референсного канала с диодным твердотельным лазером. Нулевое значение разности хода (основной максимум интерферограммы) определяется расчетным путем.
Спектрометры оснащены детектором TE-lnGaAs с термоэлектрическим охлаждением для измерений в ближнем ИК диапазоне (NIR)
Конструктивно спектрометры выполнены в виде настольных приборов. Управление осуществляется с помощью персонального компьютера. Огп-цдондльно спектрометры могут быть оснащены собственным сенсорным komi^^^^^4o встроенным ПО. // Gfr
Поставляются в двух модификациях согласно требованиям заказника^)]
. v\ II
- TANGO с модулем диффузного отражения “фотометрический шар” (интегрирующая сфера) для анализа сухих, пастообразных, вязких образцов, а также жидкостей методом трансфлекции
- TANGO с модулем пропускания, для анализа жидкостей.
Поставляются в двух модификациях в соответствии с требованием заказчика:
- с сенсорным компьютером;
- без сенсорного компьютера.

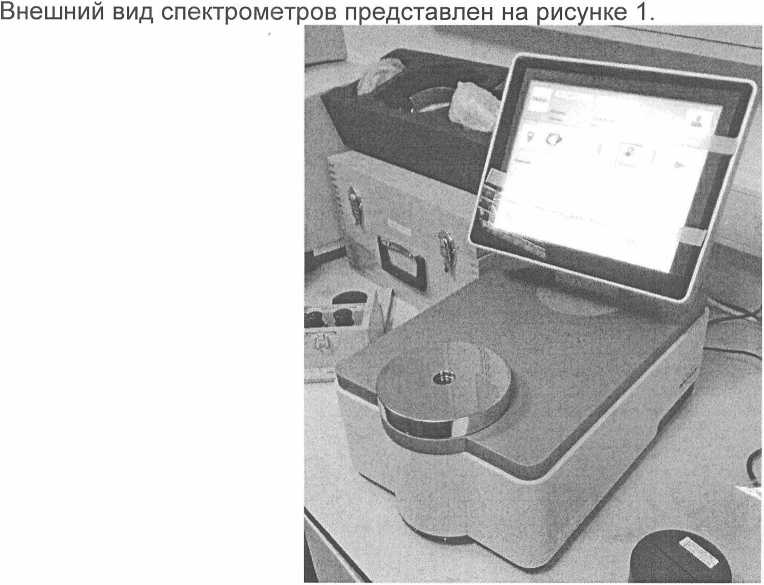

Рисунок 1 - Внешний вид спектрометра
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики спектрометров представлены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение характеристики | |
|
спектрометр TANGO с модулем диффузного отражения “фотометрический шар” (интегрирующая сфера) |
спектрометр TANGO с модулем пропускания | |
|
Спектральный диапазон, см-1 |
11500 -4000 | |
|
Спектральное разрешение, см'1, не более |
4,0 |
2,0 |
|
Пределы допускаемой абсолютной погрешности при измерении по шкале волновых чисел, см'1, для паров воды в атмосфере |
±0,1 при пике на 7181 см'1 |
±0,1 при пике на 7306 см’1 |
|
Отношение сигнал/шум (от пика до пика) при разрешении 8 см'1 и количестве сканов 10, не менее |
1000/1 |
II Государственный peecipj || |
СРЕДСТВ ■■■ ■
Республики Беларусь \Для документов/
|
Потребляемая мощность, Вт, не более |
75 |
|
Габаритные размеры, мм, не более |
292x438x175 (дополнительно 212 мм монитор) |
|
Масса, кг, не более |
18,6 19,7 |
|
Условия эксплуатации: -диапазон рабочих температур, °C; -максимальная относительная влажность, % |
от 5 до 35 80 |
|
Диапазон температур хранения, °C |
от минус 20 до плюс 70 |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации фирмы-изготовителя.
Комплектность
|
Основной комплект поставки: | |||
|
Фурье - спектрометр инфракрасный TANGO |
1 | ||
|
Кабель передачи данных (10 Base-T кабель cross-over) |
1 | ||
|
USB-накопитель с программным обеспечением OPUS |
1 | ||
|
Комплект запасных частей (лампа источник ближнего инфракрасного излучения, комплект инструментов, сменный осушающий картридж) |
1 | ||
|
Руководство пользователя |
1 | ||
|
Методика поверки |
1 | ||
|
Дополнительный комплект поставки (состав и количество зависит от требования Заказчика): | |||
|
Специальный сенсорный компьютер с встроенным ПО OPUS\TANGO | |||
|
PC совместимый компьютер (включая операционную систему Windows™) | |||
|
USB-накопитель с пакетом стартовых калибровочных моделей | |||
|
Функциональные приложения к ПО OPUS (IDENT, QUANT, LAB) и сопутствующие руководства пользователя | |||
|
Кварцевые ампулы, внешний диаметр 8 мм, с пластиковыми крышками | |||
|
Приспособление для анализа жидкостей на интегрирующей сфере методом трансфлекции, диаметром 22 мм. | |||
|
Приспособление для анализа жидкостей на интегрирующей сфере методом трансфлекции, диаметром 51 мм | |||
|
Ампулы с плоским дном, диаметром 22 мм, для анализа жидкостей на интегрирующей сфере методом трансфлекции | |||
|
Вращающийся держатель для негомогенных образцов, диаметром 51 мм | |||
|
Стакан с кварцевым дном, диаметром 51 мм, для анализа сухих и пастообразных образцов на интегрирующей сфере методом диффузного отражения | |||
|
Вращающийся держатель для негомогенных образцов, диаметром 97 мм | |||
|
Стакан с кварцевым дном, диаметром 97 мм, для анализа сухих и пастообразных образцов на интегрирующей сфере методом диффузного отражения | |||
|
Адаптер для чашек Петри /ТЪ | |||
|
Стеклянные чашки Петри, диаметром 97 мм для анализа пастооб|: образцов на интегрирующей сфере |
। уосудар^вёнкыи р< I 1 средств измерен Д \ Республики Белу |
естр] 11 1Й I 1 усь/ // | |
Для документов/ II
V—И3 5
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы фирмы «Bruker Optik GmbH» (Германия);
МРБ МП. 2564-2015 «Фурье-спектрометры инфракрасные TANGO».
Заключение
Фурье-спектрометры инфракрасные TANGO соответствуют технической документации фирмы «Bruker Optik GmbH» (Германия), ТР ТС 020/2011, ТР ТС 004/2011 (декларация о соответствии № ТС N RU Д-ОЕ.АП16.В.20141 от 16.10.2013, действительна до 15.10.2018).
Межповерочный интервал - не более 12 месяцев (для спектрометров, предназначенных для применения, либо применяемых в сфере законодательной метрологии).
Научно-исследовательский центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
