Спектрометры оптико-эмиссионные серии Q
| Номер в ГРСИ РФ: | РБ 03 11 5863 15 |
|---|---|
| Раздел: | Средства измерений оптических и оптико-физических величин [11] |
| Категория: | Спектрометры |
| Производитель / заявитель: | "BRUKER Elemental GmbH", Германия |
|
Описание типа РБ 03 11 5863 15 [2016-03-17]
rb-03-11-5863-15_2016-03-17.pdf
|
Скачать |
Спектрометры оптико-эмиссионные серии Q (далее - спектрометры) предназначены для измерения массовой доли химических элементов в металлах и сплавах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 11 5863 15 |
| Наименование | Спектрометры оптико-эмиссионные серии Q |
| Год регистрации | 2015 |
| Номер сертификата | 10085 |
| Дата регистрации | 2015-11-26 |
| Срок действия | 2020-11-26 |
| Получатель сертификата | фирма "BRUKER Elemental GmbH", Германия (DE) |
Производитель / Заявитель
фирма "BRUKER Elemental GmbH"
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Спектрометры метрологически обеспечены в Республике Беларусь с применением ГСО, внесенных в Госреестр СИ РБ (раздел 2) и допущенных к применению в Республике Беларусь в установленном порядке. |
| Методика поверки | Поверка проводится по МРБ МП.2561-2016. |
Поверители
Скачать
|
Описание типа РБ 03 11 5863 15 [2016-03-17]
rb-03-11-5863-15_2016-03-17.pdf
|
Скачать |
Описание типа
Назначение
Спектрометры оптико-эмиссионные серии Q (далее - спектрометры) предназначены для измерения массовой доли химических элементов в металлах и сплавах.
Область применения - на промышленных предприятиях и в научно-исследовательских институтах.
Описание
Принцип действия спектрометров основан на методе эмиссионного спектрального анализа с возбуждением пробы с помощью искры.
Искра проходит между образцом и электродом и возбуждает эмиссионный световой поток, спектральный состав которого определяется химическим составом исследуемой пробы.
Спектрометр состоит из искрового источника, управляемого компьютером, полихроматора и автоматической системы управления и регистрации на базе ПК. Регистрация спектра в спектрометрах осуществляется с помощью массива из ССВ-детекторов.
Спектрометры изготавливаются следующих модификаций: Q2 ION, Q4 TASMAN.
Спектрометры Q2 ION (исполнение Q2 ION), Q4 TASMAN (исполнения Q4 TASMAN 130, Q4 TASMAN 170, Q4 TASMAN 200) выполнены в виде настольного прибора, спектрометры исполнения Q2 ION L - в виде напольного прибора.
Спектрометры Q4 TASMAN имеют полностью герметичный корпус, исключающий попадание загрязнений и пыли извне и оснащены системой активной термостабилизации компонентов оптики.
Управление процессом измерения и обработки выходной информации в спектрометрах Q2 ION и Q4 TASMAN осуществляется от IBM-совместимого компьютера с помощью специального программного комплекса.
По программе осуществляется настройка спектрометра, построение градуировочных зависимостей на основе анализа стандартных образцов, оптимизация параметров измерений, управление работой спектрометра, обработка выходной информации, сохранение и печать результатов измерений.
Благодаря встроенной системе воздушного охлаждения осуществляется отвод тепла от оптической системы, что позволяет снизить общий фон в CCD-детекторов.
С помощью программного обеспечения осуществляется настройка спектрометра, построение градуировочных зависимостей, управление работой спектрометра, обработка информации, сохранение и печать результатов измерений.
Схема с указанием места нанесения знака поверки приведена в приложении А к описанию типа.

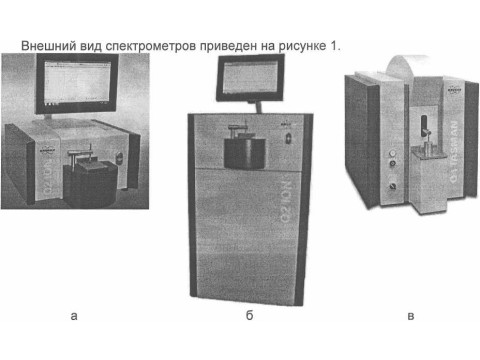

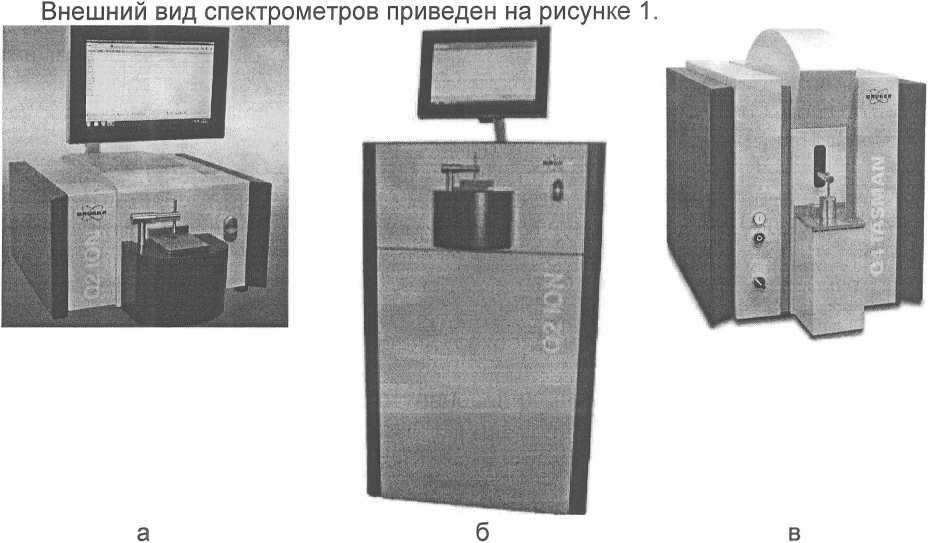

Рисунок 1 - Внешний вид спектрометров оптико-эмиссионных серии Q (а - исполнение Q2 ION, б - исполнение Q2 ION L, в - исполнение Q4 TASMAN)
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики спектрометров оптико-эмиссионных серии Q приведены в таблицах 1,2.
Таблица 1
|
Наименование химического элемент |
Диапазон измерений массовой доли химического элемента, массовая доля,% |
Среднее квадратическое отклонение результатов измерений, массовая доля,% |
|
Q2 ION, Q2 ION L | ||
|
С, Si, Мп, Р, S, Cr, Mo, AI, Со, Си, Nb, Ni, Ti, V, Fe, Ag, В, Bi, Ca, Cd, Mg, Pb, Sn, Sr, Zn, Zr |
От 0,001 до 0,1 |
0,005 |
|
C, Si, Mn, P, S, Cr, Mo, Al, Co, Си, Nb, Ni, Ti, V, Fe, Ag, B, Bi, Ca, Cd, Mg, Pb, Sn, Sr, Zn, Zr |
От 0,1 до 1,0 |
0,05 |
|
C, Si, Mn, P, Cr, Mo, Al, Co, Си, Nb, Ni, Ti, V, Fe, Ag, B, Bi, Ca, Cd, Mg, Pb, Sn, Sr, Zn |
От 1,0 до 5,0 |
0,1 |
|
C, Si, Mn, Cr, Mo, Al, Co, Си, Nb, Ni, Ti, V, Fe, Ag |
От 5,0 и выше |
0,5 |
|
Q4 TASMAN (Q4 TASMAN 130, Q4 TASMAN 170, Q4 TASMAN 200) | ||
|
C, Si, Mn, P, S, Cr, Mo, Al, Co, Си, Nb, Ni, Ti, V, Fe, Ag, B, Bi, Ca, Cd, Mg, Pb, Sn, Sr, Zn, Zr, Ta, La, 0, Hg, In |
От 0,001 до 0,1 |
0,003 |
|
C, Si, Mn, P, S, Cr, Mo, Al, Co, Си, Nb, Ni, Ti, V, Fe, Ag, B, Bi, Ca, Cd, Mg, Pb, Sn, Sr, Zn, Zr, Ta, 0, N |
От 0,1 до 1,0 |
0,02 |
|
C, Si, Mn, P, Cr, Mo, Al, Co, Си, Nb, Ni, Ti, V, Fe, Ag, B, Bi, Ca, Cd, Mg, Pb, Sn, Sr, Zn |
От 1,0 до 5,0 |
0,05 |
|
C, Si, Mn, Cr, Mo, Al, Co, Си, Nb, Ni, Ti, V, Fe, Ag, Zn |
От 5,0 и выше |
0,2 |
Таблица 2
|
Наименование характеристики |
Значение характеристики для исполнений | |||
|
Q2 ION, Q2 ION L |
Q4 Tasman 130 |
Q4 Tasman 170 |
Q4 Tasman 200 | |
|
Спектральный диапазон, нм |
От 170 до 410 |
От 130 до 620 |
От 170 до 620 |
От 200 до 620 |
|
Пределы допускаемого значения относительного изменения выходного сигнала за цикл измерения 8 часов, % |
± 10 |
±5 | ||
|
Условия по эксплуатации: - диапазон рабочих температур, °C; - относительная влажность окружающего воздуха, % |
От 5 до 40 80 при 25 °C | |||
|
Условия транспортирования: -диапазон температур, °C |
От минус 20 до плюс 50 | |||
|
Габаритные размеры, мм, не более |
440x530*390 (600x1280x630 для Q2 ION L) |
820x700x550 | ||
|
Масса, кг, не более |
29 (115 для Q2 ION L) |
75 | ||
|
Номинальная мощность потребления (в режиме измерения), Вт |
200 |
600 | ||
|
Номинальное напряжение питания от источника переменного тока номинальной частотой 50 Гц, В |
230 | |||
|
Срок службы, лет |
Ю гу У П | |||
. ,г л 1
♦\ \ , н ' Ч
Лист 3, 5
Знак утверждения типа
Знак утверждения типа средств измерений наносится на титульный лист эксплуатационной документации типографским способом.
Комплектность
Спектрометр оптико-эмиссионный серии Q Регулятор давления
Комплект калибровочных образцов
Комплект запасных частей
Программное обеспечение
Руководство по эксплуатации
Методика поверки МРБ МП. 2561-2016
1
1
1
1
1
1
1
шт.; шт.; шт.; шт.; шт.; экз.; экз.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы-изготовителя "BRUKER Elemental GmbH", Германия;
ГОСТ 12997-84. Изделия ГСП. Общие технические условия;
МРБ МП.2561-2016 Методика поверки «Спектрометры оптикоэмиссионные серии Q».
Заключение
Спектрометры оптико-эмиссионные серии Q соответствуют требованиям документации фирмы-изготовителя, ГОСТ 12997-84.
Спектрометры оптико-эмиссионные серии Q соответствуют требованиям технических регламентов таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств», ТР ТС 004/2011 «О безопасности низковольтного оборудования» (регистрационный номер ТС № RU Д-ОЕ.АУ04.В.22664 от 03.08.2015).
Межповерочный интервал не более 12 месяцев (для спектрометров, предназначенных для применения либо применяемых в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 8 10 375 17 334 98 13.
Аттестат аккредитации № BY/112 02.1.0.0025
действителен до 30.03.2019
