Спектрометры МКС-АТ6101 (далее - спектрометры) предназначены для измерения энергетического распределения гамма-излучения и мощности амбиентного эквивалента дозы (далее - мощности дозы) гамма-излучения, поиска источников гамма-излучения, идентификации гамма-излучающих радионуклидов, поиска источников нейтронного излучения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 17 2755 18 |
| Наименование | Спектрометры МКС-АТ6101 |
| Год регистрации | 2018 |
| Номер сертификата | 12141 |
| Дата регистрации | 2018-11-30 |
| Срок действия | 2023-11-30 |
| Получатель сертификата | УП "АТОМТЕХ", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
УП "АТОМТЕХ"
Адрес: 220005, г. Минск, ул. Гикало, 5
Контакты: (017)270-81-42 / (017)270-29-88, 288-29-88 / E-mail: info@atomtex.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1524-2019. |
Поверители
Скачать
|
Описание типа РБ 03 17 2755 18 [2009-01-08]
rb-03-17-2755-18_2009-01-08.pdf
|
Скачать | ||
|
Описание типа РБ 03 17 2755 18 [2019-04-12]
rb-03-17-2755-18_2019-04-12.pdf
|
Скачать | ||
|
Описание типа РБ 03 17 2755 18 [2013-11-29]
rb-03-17-2755-18_2013-11-29.pdf
|
Скачать | ||
|
Описание типа РБ 03 17 2755 18 [2014-02-06]
rb-03-17-2755-18_2014-02-06.pdf
|
Скачать |
Описание типа
Назначение
Спектрометры МКС-АТ6101 (далее - спектрометры) предназначены для измерения энергетического распределения гамма-излучения и мощности амбиентного эквивалента дозы (далее - мощности дозы) гамма-излучения, поиска источников гамма-излучения, идентификации гамма-излучающих радионуклидов, поиска источников нейтронного излучения.
Спектрометры применяются для решения различных задач радиационного контроля на предприятиях и в организациях различных министерств и ведомств, в том числе таможенными, пограничными и другими службами для скрытного обнаружения источников ионизирующего излучения с автоматической идентификацией гамма-излучающих радионуклидов, предотвращения несанкционированного перемещения радиоактивных источников и веществ.
Спектрометры выпускаются в двух модификациях: МКС-АТ6101С и МКС-АТ6101СМ.
Описание
Спектрометры относятся к носимым средствам измерений, в состав которых входят интеллектуальные блоки детектирования гамма-излучения БДКГ-11М, БДКГ-19М, БДКГ-04 и нейтронного излучения БДКН-05 (далее - БД), размещённые в рабочей упаковке (рюкзак или кейс) и управляемые портативным компьютером по беспроводному интерфейсу Bluetooth. Входящие в состав спектрометров БД позволяют решать задачи поиска источников гамма- и нейтронного излучения, идентификации радионуклидов, измерения мощности дозы гамма-излучения.
Принцип действия БД основан на использовании высокочувствительных методов спектрометрии и радиометрии с применением сцинтилляционных детекторов и фотоэлектронных умножителей (ФЭУ).
Алгоритм работы спектрометров обеспечивает непрерывность процесса измерений, вычисление средних значений результатов измерений и оперативное представление получаемой информации на экран портативного компьютера, статистическую обработку результатов измерений и оценку статистических флуктуаций в темпе поступления сигналов от детектора, быструю адаптацию к изменению уровней радиации.
Для обеспечения стабильности измерений в БД применена система светодиодной стабилизации измерительного тракта, которая одновременно обеспечивает..проверку работоспособности всего тракта в процессе работы, кроме того, в БД реализована система автоматической температурной компенсации. ( Y \
II Государственный реестр] 1
И \ из^ерений / /]
Общий вид спектрометров в рабочей упаковке представлен на рисунках 1 и 2

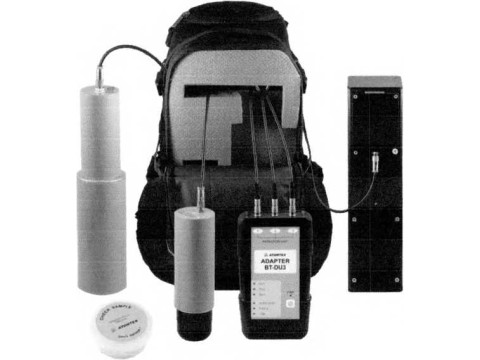

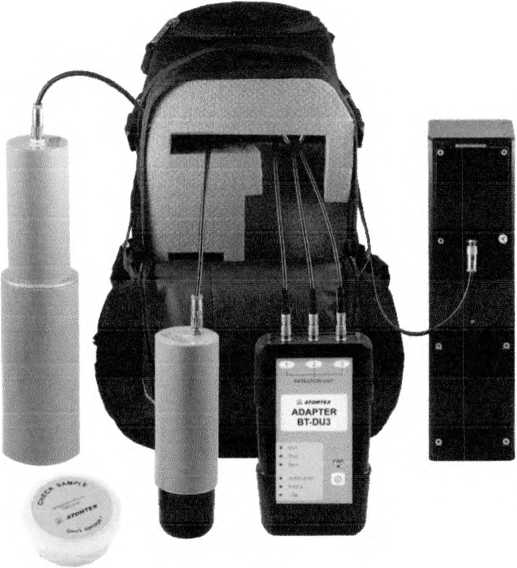

Рисунок 1 - Общий вид спектрометров
в рабочей упаковке - рюкзак

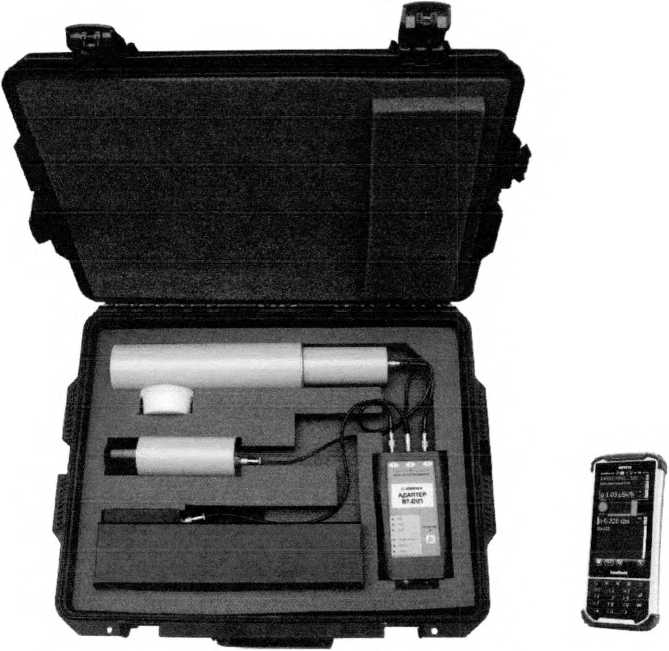

Рисунок 2 - Общий вид спектрометров в рабочей упаковке - кейс
Схема с указанием мест нанесения знака поверки (клейма-наклейки) п рисунке 3.

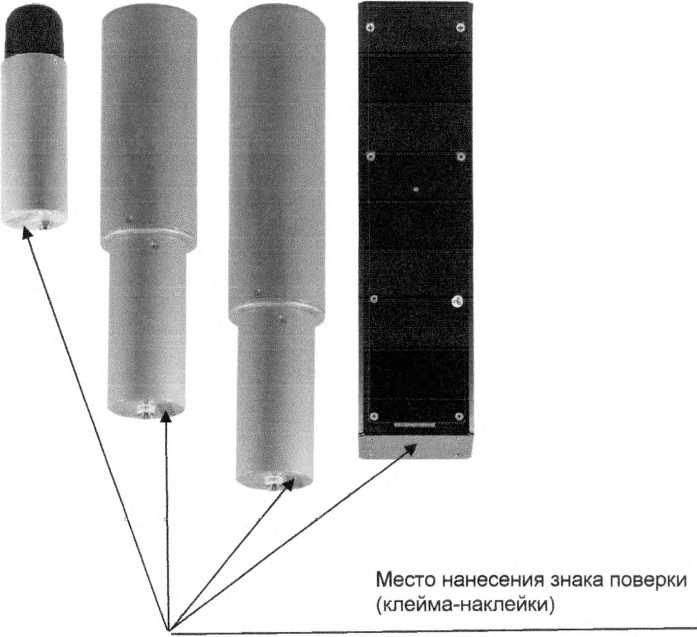

Рисунок 3 - Схема с указанием места нанесения знака поверки (клейма-наклейки)
Программное обеспечение
Программное обеспечение (ПО) спектрометров состоит из встроенного и внешнего (прикладного).
Для проверки соответствия встроенного ПО необходимо проверить целостность пломб на устройствах, входящих в комплект поставки спектрометров (БД, адаптера USB-БД).
Встроенное ПО состоит из программ «BDKG04», «BDKN05», «BDKG11M», «BDKG19M», «BT-DU3», которые устанавливаются на стадии производства в блоки детектирования и адаптер BT-DU3. Встроенное ПО защищено от преднамеренных и непреднамеренных изменений путем пломбирования блоков детектирования и адаптера BT-DU3. Целостность программ проверяется путем проверки целостности пломб. Доступа к цифровому идентификатору ПО нет.
Прикладное ПО состоит из программ «ATAS Scanner Mobile», «GARM», «ATXDataSynch» и программного комплекса «ARMS».
Программа «ATAS Scanner Mobile» является метрологически значимой и предназначена для управления спектрометрами МКС-АТ6101С и МКС-АТ6101СМ, для визуализации, обработки и сохранения измерений, для реагирования и сигнализации по результатам обработки измерений, для контроля работоспособности и периодической поверки.
Программа «GARM» не является метрологически значимой и предназначена для пост-анализа полученных спектрометром данных результатов сканирования, таких, как спектры, мощность дозы гамма-излучения, скорость счета импульсов гамма-излучения, скорость счета импульсов нейтронного излучения, результаты идентификации радионуклидного состава, географические координаты сканирования.
Программа «ATXDataSynch» не является метрологически значимой и предназначена для выполнения синхронизации файлов и времени между портативным чйзмпью-тером спектрометра и персональным компьютером.
\\ Еелаоугж / //
Программы, входящие в программный комплекс «ARMS», не являются метрологически значимыми и предназначены для синхронизации данных измерительных приборов УП «АТОМТЕХ» с сервером обработки данных. Передача файлов осуществляется по сети Internet.
Прикладное ПО поставляется на внешнем носителе данных, устанавливается на портативный компьютер (ПК) и используется при подключении блоков детектирования спектрометров к ПК по беспроводному интерфейсу Bluetooth.
Для идентификации метрологически значимого прикладного ПО «ATAS Scanner Mobile» необходимо проверить соответствие значений контрольных сумм, рассчитанных по методу MD5 и указанных в таблице 1, с полученными при проверке. Расчёт контрольной суммы проводится стандартными средствами, например, TotalCommander, DoubleCommander.
Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
«ATAS Scanner Mobile» |
«ATAS Scanner mobile.exe» |
5.1.7, 5.у.х * |
33bd9238d31 c5ffd01 c4aa5a29d3 61f2 ** |
MD5 |
|
* х = [от 1 до 9], у = [от 1 до 9]. Текущий номер версии программы «ATAS Scanner Mobile» указан в разделе «Свидетельство о приёмке» РЭ. * * Цифровой идентификатор ПО дан только для версии 5.1.7 «ATASScanner mobile.exe». | ||||
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики представлены в таблице 2.
Таблица 2
|
Характеристика |
Значение |
|
Диапазон энергий регистрируемого гамма-излучения, в которых измеряется энергетическое распределение |
от 20 до 3000 кэВ |
|
Число каналов для измерения энергетического распределения гамма-излучения |
от 0 до 1023 |
|
Пределы допускаемой основной относительной погрешности характеристики преобразования при измерении энергетического распределения гамма-излучения |
±1 % |
|
Относительное энергетическое разрешение спектрометров для гамма-излучения радионуклида 137Cs с энергией 662 кэВ, не более: - для МКС-АТ6101С с БДКГ-11М - для МКС-АТ6101СМ с БДКГ-19М |
8,5% 9,0 % |
|
Эффективность регистрации спектрометров в пике полного поглощения для энергии гамма-излучения 662 кэВ радионуклида 137Cs источника гамма-излучения типа ОСГИ-3, не менее: - для МКС-АТ6101С с БДКГ-11М |
5,6 % |
|
- для МКС-АТ6101 СМ с БДКГ-19М |
8,8 % |
|
Характеристика |
Значение | |||
|
Максимальная входная статистическая загрузка спектрометров при измерении энергетического распределения гамма-излучения, не менее: |
105С1 | |||
|
Диапазон измерений мощности дозы гамма-излучения: | ||||
|
- для МКС-АТ6101СсБДКГ-11М |
от 0,03 до 150 мкЗв/ч | |||
|
- для МКС-АТ6101СМ с БДКГ-19М |
от 0,03 до 50 мкЗв/ч | |||
|
- для МКС-АТ6101С и МКС-АТ6101СМ с БДКГ-04 |
от 0,05 мкЗв/ч до 10 Зв/ч | |||
|
Пределы допускаемой основной относительной погрешности при измерении мощности дозы гамма-излучения |
±20 % | |||
|
Энергетическая зависимость спектрометров при измерении мощности дозы гамма-излучения: | ||||
|
- МКС-АТ6101СС БДКГ-11М в диапазоне от 50 до 3000 кэВ |
±15 % | |||
|
- МКС-АТ6101СМ с БДКГ-19М в диапазоне от 50 до 3000 кэВ |
±15% | |||
|
- МКС-АТ6101С и МКС-АТ6101СМ с БДКГ-04: | ||||
|
в диапазоне от 15 до 60 кэВ |
±35 % | |||
|
в диапазоне от 60 до 3000 кэВ |
±25 % | |||
|
Чувствительность спектрометров с БДКН-05 к прямому нейтронному излучению плутоний-бериллиевого источника |
не менее 7,5 имп см2/нейтр | |||
|
Скорость счёта импульсов фонового нейтронного излучения при естественном нейтронном фоне (~0,015 нейтр/с см2) спектрометров с БДКН-05 |
от 0,05 до 0,25 с1 | |||
|
Диапазон энергий регистрируемого нейтронного излучения спектрометром с БДКН-05 |
от 0,25 эВ д |
О 14 МэВ | ||
|
Значения относительных коэффициентов чувствительности спектрометров с БДКН-05 для типовых источников нейтронного излучения |
Источник нейтронов с энергией Ен |
Относительный коэффициент чувствительности | ||
|
Тепловые, Ен = 0,025 эВ |
1,31 ±0,26 | |||
|
252Cf, Ен = 2,13 МэВ |
1,70 ±0,34 | |||
|
Pu - а - Be, Ен = 4,5 МэВ |
1,0 | |||
|
Статическая чувствительность спектрометров с БДКН-05 в реальных условиях эксплуатации к нейтронному излучению источника 252Cf, находящегося на расстоянии 1,0 м от поверхности блока детектирования, не менее |
20 имп см2/нейтр | |||
|
Чувствительность к гамма-излучению спектрометров с БДКГ-11М и БДКГ-19М |
Радионуклид |
БДКГ-11М |
БДКГ-19М | |
|
241Ат |
14000 |
40000 | ||
|
137Cs |
2000 |
6000 | ||
|
®°Со |
1100 |
3100 | ||
|
57Со |
11000 |
33000 | ||
|
Время установления рабочего режима спектрометров |
не более 1 мин | |||
|
Время непрерывной работы спектрометров при автономном питании от аккумуляторов в нормальных условиях эксплуатации |
не менее 20 | |||
|
Нестабильность показаний спектрометров за время непрерывной работы при измерении мощности дозы гам- |
не более 5 |
ф' ЭЛннуй реестр] л Измерений j /] | ||
|
Характеристика |
Значение | ||
|
Обнаружение источника гамма-излучения с радионуклидом 137Cs спектрометрами в режиме «Сканирование»: |
Активность источника с 137Cs, кБк |
Расстояние от источника до поверхности блока детектирования, см | |
|
- МКС-АТ6101С с БДКГ-11М |
80 ±4 |
40,0 ±0,5 | |
|
- МКС-АТ6101СМ СБДКГ-19М |
80 ±4 |
60,0 ±0,5 | |
|
- время обнаружения источника |
не более 2 с | ||
|
- количество ложных тревог в течение 10 мин работы |
не более 1 | ||
|
Обнаружение плутоний-бериллиевого источника нейтронного излучения спектрометрами с БДКН-05 в режиме «Сканирование» |
Поток нейтронов из источника в телесный угол 4 тт ср, нейтр.-с1 (5,00 ± 1,25) 104 |
Расстояние от источника до поверхности блока детектирования, см 125 ± 1 | |
|
- время обнаружения источника |
не более 3 с | ||
|
- количество ложных тревог в течение 1 ч работы |
не более 1 | ||
|
Пределы допускаемой дополнительной относительной погрешности при измерении мощности дозы гамма-излучения при воздействии: | |||
|
- температуры окружающего воздуха в рабочем диапазоне температур от минус 20 °C до плюс 50 °C относительно нормальных условий |
± 10 % | ||
|
- быстрого изменения температуры окружающего воздуха от минус 20 °C до плюс 50 °C |
± 10 % | ||
|
- при изменении относительной влажности воздуха до 93 % при температуре 40 °C и более низких температурах без конденсации влаги |
± 10 % | ||
|
- случайных вибраций в диапазоне от 5 до 500 Гц |
±5% | ||
|
- низкоинтенсивных резких контактов с энергией 0,2 Дж |
±5% | ||
|
- одиночных механических ударов длительностью действия ударного импульса 11 мс и пиковым ускорением 500 м/с2 |
±5 % | ||
|
- постоянных магнитных полей и переменных полей сетевой частоты напряженностью до 100 А/м |
± 10 % | ||
|
Габаритные размеры составных частей спектрометров, не более: | |||
|
- блок детектирования БДКГ-04 |
061 х 205 мм | ||
|
- блок детектирования БДКГ-11М |
078 х 350 мм | ||
|
- блок детектирования БДКГ-19М |
076 х 425 мм | ||
|
- блок детектирования БДКН-05 |
105 х 115 х 380 мм | ||
|
- адаптер BT-DU3 |
40 х 115 х 195 мм | ||
|
- портативный компьютер |
36 х 81 х 193 мм | ||
|
Масса составных частей спектрометров, не более: | |||
|
- блок детектирования БДКГ-04 |
0,5 кг | ||
|
- блок детектирования БДКГ-11М |
1,7 кг | ||
|
- блок детектирования БДКГ-19М - блок детектирования БДКН-05 |
3,0 кг | ||
|
- адаптер BT-DU3 |
0,^5/кг | ||
[Гсюударственнмй лрлмтЛ
Спектрометры имеют индикаторный режим «Идентификация», обеспечивающий отображение на экране портативного компьютера типа идентифицированного гамма-излучающего радионуклида.
Знак утверждения типа
- на этикетки, расположенные на боковых поверхностях составных частей спектрометров автоматизированным методом с использованием программных средств;
- на титульный лист руководства по эксплуатации методом компьютерной графики.
и-ППЛП ПС1/ТиПГТ1.
t IVifit tJt llUol < i I I W W i
Комплект поставки спектрометров указан в таблицах 3, 4.
Таблица 3
|
Наименование, тип |
Количе-ство |
Примечание |
|
Спектрометр МКС-АТ6101С | ||
|
1 Портативный компьютер “Nautiz Х8” |
1 |
В состав входят принадлежности |
|
2 БЛОК ДЗТбКТИрОБЗНИЯ ГЗММЗ-ИЗЛу'ЧБНИЯ БДКГ-11М |
xv— и « -ч о VI 1 | |
|
3 Блок детектирования нейтронного излучения БДКН-05 |
1 |
Поставляется по заказу |
|
4 Блок детектирования гамма-излучения БДКГ-04 |
1 |
Поставляется по заказу |
|
5 Адаптер BT-DU3 |
1 | |
|
6 Комплект принадлежностей |
1 |
Поставляется по заказу полностью или отдельные его части |
|
7 Методика поверки МРБ МП. 1524-2019 |
1 | |
|
8 Программное обеспечение “ATAS Scanner Mobile” |
1 |
Поставляется на внешнем носителе данных |
|
9 Руководство оператора “ATAS Scanner Mobile” |
1 | |
|
IV» 1 l|JVI ^CtlVIlVinWV/ VOUVi IVlUilHU </Г\1 \l VI |
•4 1 |
i IV/О 1 C4OJ IZTV# I <zZ1 1 IV/ на внешнем носителе данных |
|
11 Руководство оператора “GARM” |
1 |
Поставляется по заказу |
|
12 Программное обеспечение “ARMS" |
1 |
Поставляется по заказу на внешнем носителе данных |
|
13 Руководство оператора “ARMS” |
1 |
Поставляется по заказу |
|
14 Программное обеспечение “ATXDataSynch" |
1 |
Поставляется по заказу на внешнем носителе данных |
|
15 Руководство оператора “ATXDataSynch” |
1 |
Поставляется по заказу на внешнем носителе данных |
|
16 Руководство по эксплуатации |
1 | |
|
Примечание - Допускается замена портативного компьютера «Nautiz Х8» на другой с аналогичными техническими характеристиками 11 (государсУйГный реесгы --- | ||
Республики Беларусь
в вл ** ■* в w в выв а
|
Наименование, тип |
Количество |
Примечание |
|
Спектрометр МКС-АТ6101СМ | ||
|
1 Портативный компьютер “Nautiz Х8” |
1 |
В состав входят принадлежности |
|
2 Блок детектирования гамма-излучения БДКГ-19М |
от 1 до 2 | |
|
3 Блок детектирования нейтронного излучения БД КН-05 |
1 |
Поставляется по заказу |
|
4 Блок детектирования гамма-излучения БДКГ-04 |
1 |
Поставляется по заказу |
|
5 Адаптер BT-DU3 |
1 | |
|
6 Комплект принадлежностей |
1 |
Поставляется по заказу полностью или отдельные его части |
|
7 Методика поверки МРБ МП. 1524-2019 |
1 | |
|
8 Программное обеспечение “ATAS Scanner Mobile” 9 Руководство оператора “ATAS Scanner Mobile” |
1 1 |
Поставляется на внешнем носителе данных |
|
10 Программное обеспечение “GARM” |
1 |
Поставляется по заказу на внешнем носителе данных |
|
11 Руководство оператора “GARM” |
1 |
Пллтяяпяатля пл яяиаяу |
|
12 Программное обеспечение “ARMS” |
1 |
Поставляется по заказу на внешнем носителе данных |
|
13 Руководство оператора “ARMS” |
1 |
Поставляется по заказу |
|
14 Программное обеспечение ATXDataSynch" |
1 |
Поставляется по заказу на внешнем носителе данных |
|
15 Руководство оператора “ATXDataSynch” |
1 |
Поставляется по заказу на внешнем носителе данных |
|
16 Руководство по эксплуатации |
1 | |
|
Примечание - Допускается замена портативного компьютера «Nautiz Х8» на другой с аналогичными техническими характеристиками | ||
TCVUIAUCrVUC nnin/MCUTLI
ТУ BY 100865348.018-2006 «Спектрометры МКС-АТ6101. Технические условия»;
ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия»;
ГОСТ 26874-86 «Спектрометры энергий ионизирующих излучений. Методы измерения основных параметров».
МРБ МП. 1524-2019 «Спектрометры МКС-АТ6101. Методика поверки».
Заключение
Спектрометры МКС-АТ6101 соответствуют требованиям
ТУ BY 100865348.018-2006, ГОСТ 27451-87, ГОСТ 26874-86, ТР ТС 004/2011 и ТР ТС 020/2011 (декларация о соответствии регистрационный номер ЕАЭС № BY/112 11.01.ТР004 003 30818 действительна по 13.12.2023).
Межповерочный интервал: не более 12 месяцев, межповерочный интервал в сфере законодательной метрологии в Республике Беларусь: не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации №BY 112.02.1.0.0025.
Другие Спектрометры
