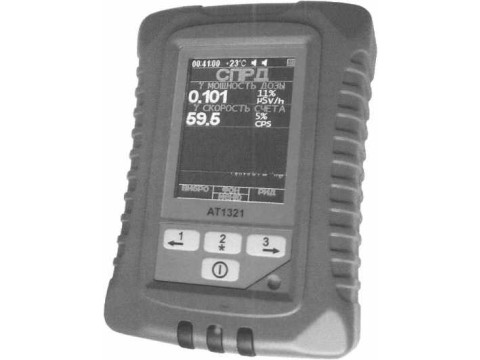

Спектрометры МКГ-АТ1321
| Номер в ГРСИ РФ: | РБ 03 17 4955 17 |
|---|---|
| Раздел: | Средства измерений ионизирующих излучений [17] |
| Категория: | Спектрометры |
| Производитель / заявитель: | УП "АТОМТЕХ", г. Минск |
|
Описание типа РБ 03 17 4955 17 [2013-02-18]
rb-03-17-4955-17_2013-02-18.pdf
|
Скачать | ||
|
Описание типа РБ 03 17 4955 17 [2016-09-19]
rb-03-17-4955-17_2016-09-19.pdf
|
Скачать | ||
|
Описание типа РБ 03 17 4955 17 [2017-12-19]
rb-03-17-4955-17_2017-12-19.pdf
|
Скачать | ||
|
Описание типа РБ 03 17 4955 17 [2014-10-03]
rb-03-17-4955-17_2014-10-03.pdf
|
Скачать |
Спектрометры МКГ-АТ1321 (далее - спектрометры) предназначены для измерения энергетического распределения гамма-излучения, мощности амбиентного эквивалента дозы Н*(10) (далее - мощности дозы) гамма-излучения, поиска (обнаружения и локализации) источников гамма-излучений и участков, загрязненных радиоактивными веществами, а также идентификации гамма-излучающих радионуклидов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 17 4955 17 |
| Наименование | Спектрометры МКГ-АТ1321 |
| Год регистрации | 2017 |
| Номер сертификата | 11279 |
| Дата регистрации | 2017-08-31 |
| Срок действия | 2022-08-31 |
| Получатель сертификата | УП "АТОМТЕХ", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
УП "АТОМТЕХ"
Адрес: 220005, г. Минск, ул. Гикало, 5
Контакты: (017)270-81-42 / (017)270-29-88, 288-29-88 / E-mail: info@atomtex.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2264-2012 (изменения №1-5). |
Поверители
Скачать
|
Описание типа РБ 03 17 4955 17 [2013-02-18]
rb-03-17-4955-17_2013-02-18.pdf
|
Скачать | ||
|
Описание типа РБ 03 17 4955 17 [2016-09-19]
rb-03-17-4955-17_2016-09-19.pdf
|
Скачать | ||
|
Описание типа РБ 03 17 4955 17 [2017-12-19]
rb-03-17-4955-17_2017-12-19.pdf
|
Скачать | ||
|
Описание типа РБ 03 17 4955 17 [2014-10-03]
rb-03-17-4955-17_2014-10-03.pdf
|
Скачать |
Описание типа
Назначение
Спектрометры МКГ-АТ1321 (далее - спектрометры) предназначены для измерения энергетического распределения гамма-излучения, мощности амбиентного эквивалента дозы Н*(10) (далее - мощности дозы) гамма-излучения, поиска (обнаружения и локализации) источников гамма-излучений и участков, загрязненных радиоактивными веществами, а также идентификации гамма-излучающих радионуклидов.
Спектрометры применяются как в лабораторных, так и в полевых условиях для проведения радиационного мониторинга окружающей среды, территорий и объектов; контроля при сборе, утилизации и перемещении радиоактивных отходов, при таможенном и пограничном контроле для предотвращения несанкционированного перемещения радиоактивных источников и веществ, при радиационных авариях, а также для использования специалистами АЭС, атомной отрасли, отраслей промышленности, сельского хозяйства, транспорта, медицины, науки и т. д., где применяются ядерно-технические установки и источники ионизирующих излучений.
Описание
Спектрометры представляют собой многофункциональные носимые приборы, состоящие из моноблока, содержащего детекторы ионизирующих излучений.
Принцип действия спектрометров основан на использовании высокочувствительных методов радиометрии, дозиметрии и спектрометрии.
Для обеспечения стабильности измерений в спектрометрах применена система светодиодной стабилизации спектрометрического тракта, которая одновременно обеспечивает проверку работоспособности всего тракта в процессе работы, кроме того, в спектрометрах реализована система автоматической температурной коррекции усиления.
В режиме поиска используется режим счета импульсов.
При измерении мощности дозы гамма-излучения детектором спектрометрический метод преобразования аппаратурных спектр!
в мощность дозы с помощью корректирующих весовых коэффициентов, значения которых зависят от амплитуды регистрируемых импульсов. Верхняя граница диапазона измерения мощности дозы спектрометрическим методом определяется максимальной допустимой статистической загрузкой детектора Nal(TI) и зависит от энергии регистрируемого гамма-излучения. Максимальная допустимая статистическая загрузка детектора Nal(TI) при измерении мощности дозы гамма-излучения составляет 105 с'1.
Для расширения диапазона измерения мощности дозы гамма-излучения используется счетчик Гейгера-Мюллера с фильтром, выравнивающим энергетическую зависимость. При превышении статистической загрузки детектора Nal(TI), равной 105с1, или значения мощности дозы гамма-излучения 300 мкЗв/ч, измеряемой детектором Nal(TI), спектрометр автоматически в течение времени не более 1 с переходит в режим отображения на экране мощности дозы гамма-излучения, измеряемой счетчиком Гейгера-Мюллера.
Программное обеспечение спектрометров обеспечивает непрерывность и одновременность процесса измерений для всех детекторов, вычисление средних значений результатов измерений и оперативное представление получаемой информации на экране, расчет и индикацию на экране статистических погрешностей в процессе поступления сигналов от детекторов, быструю адаптацию к изменению уровней радиации.
Программное обеспечение (ПО) спектрометров состоит из встроенного и прикладного.
Встроенное ПО состоит из программ «SPiRiDI» или «SpiRiDISNM», отличающихся по составу библиотеки радионуклидов и предназначенных для управления поиском, сигнализацией, измерением спектра гамма-излучения, идентификации радионуклидов, измерения мощности дозы гамма-излучения, отображения результата на экране и обработки нажатия кнопок. Программы «SpiRiDI» и «SpiRiDISNM» устанавливаются изготовителем только с помощью специальных программных средств и не доступны для пользователя. Метрологически значимые параметры хранятся в энергонезависимой памяти спектрометров и их целостность проверяется при запуске прибора. При разрушении метрологически значимых параметров после проведения самоконтроля на экране спектрометров появится сообщение «Важная информация!!!». Целостность программы проверяется в режиме «ОПЦИИ».
Прикладное ПО состоит из программ «SpectEx» и «GARM».
Программа «SpectEx» предназначена для соединения спектрометров с персональным компьютером (ПК) по интерфейсу USB или Bluetooth, индикации текущих значений мощности дозы и скорости счета импульсов гамма-излучения, измеренных спектрометром, а также удаленного управления спектрометром.
Программа позволяет сохранять файлы измеренных спектров, журналов и файлов скоростей счета импульсов режима «МКД» в ПК, устанавливать пользовательские библиотеки радионуклидов, идентифицировать радионуклиды по набираемому спектру согласно текущей выбранной библиотеке.
Программа «SpectEx» является метрологически значимой.
Программа «GARM» предназначена для отображения на ПК данных, полученных и обработанных спектрометром с привязкой к местности. Программа «GARM» не является метрологически значимой.
Влияние ПО учтено при нормировании метрологических характеристик.
Идентификационные данные метрологически значимого ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимого ПО
|
Идентификационные данные (признаки) |
Значение |
|
Встроенное ПО | |
|
Идентификационное наименование ПО |
SpiRiDl.hex |
|
Номер версии (идентификационный номер) ПО |
4.4В; 4.хВ* |
|
Цифровой идентификатор ПО (CRC32) |
1c8d83f3** |
|
Идентификационное наименование ПО |
SpiRiDISNM.hex |
|
Номер версии (идентификационный номер) ПО |
4.4А; 4.хА* |
|
Цифровой идентификатор ПО (CRC32) |
6d4c9ac5** |
|
Прикладное ПО | |
|
Идентификационное наименование ПО |
SpectEx.exe |
|
Номер версии (идентификационный номер) ПО |
1.1.0.3; l.x.y.z |
|
Цифровой идентификатор ПО (MD5) |
d73ad5106027738ee074adc1db46904e ** |
|
* х, у. Z - составные части номера версии ПО, принимаются равными от 1 до 199. * * Контрольная сумма относится к конкретной версии ПО. Идентификационные данные версий ПО 4.хВ, 4.хА, l.x.y.z вносят в раздел «Свидетельство о приемке» руководства по эксплуатации и в протокол поверки при первичной поверке. | |

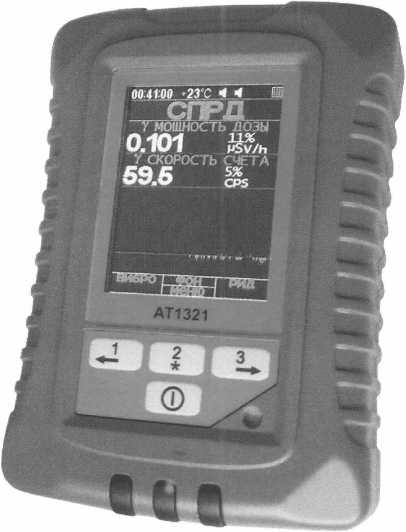

Общий вид спектрометра, схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунке 1.

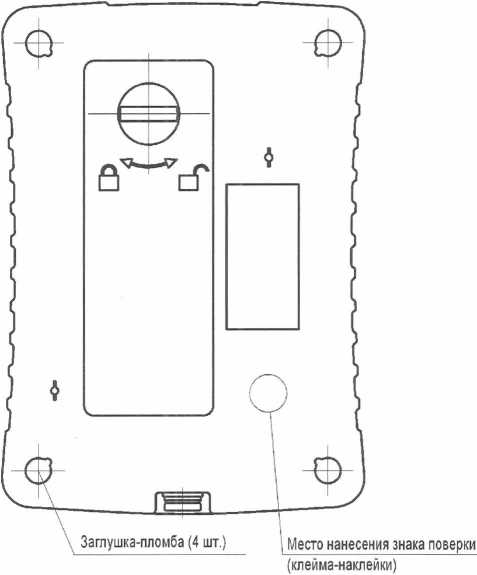

Рисунок 1 - Общий вид спектрометра МКГ-АТ1321, схема пломбировки от несанкционированного доступа, обозначение места наненсения знака поверки
Пломбирование спектрометра выполнено в виде заглушек, закрывающих винты на
задней панели спектрометра.
Государственный реестр) I средств измерений / II
\ Республики Беларусь / // \Для документов/ /й
ОСНОВНЫЕ МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные метрологические и технические характеристики спектрометров представлены в таблице 2.
Таблица 2 - Основные метрологические и технические характеристики
спектрометров МКГ-АТ1321
|
Характеристика |
Значение |
|
Диапазон энергий регистрируемого гамма-излучения, кэВ |
от 20 до 3000 |
|
Пределы допускаемой основной относительной погрешности характеристики преобразования при измерении энергетического распределения гамма-излучения, % |
±1 |
|
Относительное энергетическое разрешение для гамма-излучения радионуклида 137Cs с энергией 662 кэВ, %, не более |
9,0 |
|
Эффективность регистрации в пике полного поглощения для энергии гамма-излучения 662 кэВ радионуклида 137Cs точечного источника ОСГИ-3, %, не менее |
1,10 |
|
Максимальная входная статистическая загрузка спектрометров при измерении энергетического распределения гамма-излучения, с’1, не менее |
5-104 |
|
Диапазоны измерений мощности дозы гамма-излучения: - с детектором Nal(TI); - со счетчиком Гейгера-Мюллера |
от 0,03 мкЗв/ч до 300 мкЗв/ч; от 10 мкЗв/ч до 100 мЗв/ч |
|
Пределы допускаемой основной относительной погрешности при измерении мощности дозы гамма-излучения, % |
±20 |
|
Энергетическая зависимость спектрометров, %: - с детектором Nal(TI) в диапазоне регистрируемых энергий от 50 до 3000 кэВ; - со счетчиком Гейгера-Мюллера в диапазоне регистрируемых энергий от 60 до 3000 кэВ |
±20 от -25 до +45 |
|
Время установления рабочего режима, мин, не более |
1 |
|
Время непрерывной работы спектрометров при автономном питании от щелочных элементов питания или аккумуляторов в нормальных условиях применения в «дежурном режиме», ч, не менее |
14 |
|
Нестабильность градуировочной характеристики преобразования спектрометров за время непрерывной работы, %, не более |
±1 |
|
Нестабильность показаний спектрометров за время непрерывной работы при измерении мощности дозы гамма-излучения, %, не белее |
±5 |
|
Время непрерывной работы спектрометров при автономном питании от щелочных элементов питания или аккумуляторов в нормальных условиях применения в режиме «СПРД» при воздействии гамма-излучения, вызывающего постоянную звуковую или вибрационную сигнализацию, мин, не менее |
30 |
|
Пределы допускаемой дополнительной относительной погрешности характеристики преобразования спектрометров, %: - при изменении температуры окружающего воздуха в рабочем диапазоне температур от минус 20 °C до плюс 50 °C относительно нормальных условий; |
/So II (Эедарственный реестр! Ц |
срвдиш измерений Республики Беларусь \Для документов/
|
Характеристика |
Значение |
|
- при изменении напряженности постоянного и переменного сетевой частоты магнитного поля до 400 А/м относительно нормальных условий |
±2 |
|
Пределы допускаемой дополнительной относительной погрешности измерения мощности дозы гамма-излучения, %: - при изменении температуры окружающего воздуха в рабочем диапазоне температур от минус 20 °C до плюс 50 °C относительно нормальных условий; |
±10 |
|
- при изменении относительной влажности окружающего воздуха до 93 % при температуре 35 °C и более низких температурах без конденсации влаги относительно нормальных условий; |
±10 |
|
- при изменении атмосферного давления до 70 кПа относительно нормальных условий; |
±10 |
|
- при воздействии синусоидальных вибраций в диапазоне от 10 до 150 Гц; |
±5 |
|
- при воздействии одиночных механических ударов с пиковым ускорением 300 м/с2 |
±5 |
|
Номинальное значение напряжения питания (два щелочных элемента питания типоразмера АА), В |
3 |
|
Габаритные размеры спектрометра, мм, не более |
145x100x55 |
|
Масса спектрометра, кг, не более |
0,7 |
Знак утверждения типа
Знак утверждения типа наносят на этикетку, расположенную на задней панели спектрометра, и на титульный лист руководства по эксплуатации методом компьютерной графики.
Комплектность
Комплект поставки спектрометров МКГ-АТ1321 указан в таблице 3.
Таблица 3 - Комплект поставки
МКГ-АТ1321
|
Наименование, тип |
Обозначение |
Количество |
Примечание |
|
Спектрометр МКГ-АТ1321 |
ТИАЯ.4121155.008 |
1 | |
|
Комплект принадлежностей |
ТИАЯ.412918.032 |
1 | |
|
Программное обеспечение «SpectEx» |
ТИАЯ.00197-01 |
1 |
На внешнем носителе данных |
|
Программа «SpectEx» Руководство оператора |
ТИАЯ.00197-01 34 01 |
1 | |
|
Программное обеспечение «GARM» |
ТИАЯ. 00113-01 |
1 |
На внешнем носителе данных |
|
Программа «GARM» Руководство оператора |
ТИАЯ.00113-01 34 01 |
1 | |
|
Методика поверки МРБ МП.2264-2012 |
ТИАЯ.4121155.008 МП |
1 | |
|
Руководство по эксплуатации |
ТИАЯ.4121155.008 РЭ |
1 |
Государствеиный реестр] I РрИтв измерений J \ Республики Беларусь /
^Для документов/ jj
гйзйЙве
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия».
ТУ BY 100865348.023-2012 «Спектрометры МКГ-АТ1321. Технические условия».
МРБ МП.2264-2012 «Спектрометры МКГ-АТ1321. Методика поверки».
Заключение
Спектрометры МКГ-АТ1321 соответствуют требованиям ГОСТ 27451-87, ТУ BY 100865348.023-2012, ТР ТС 020/2011 (декларация о соответствии государственная регистрация № ТС BY/112 11.01.ТР020 003 08931 от 11.11.2014, действительна до 17.10.2019).
Межповерочный интервал - не более 12 месяцев.
Научно-исследовательский испытательный центр БелГИМ,
г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
