Измерители-регистраторы температуры ИРТ 16х4

Назначение

Измерители-регистраторы температуры ИРТ-16х4 (в дальнейшем - измерители-регистраторы), предназначены для измерения электрического сопротивления постоянному току; измерения сигналов термопреобразователей сопротивления (ТС) ТСП 100-1.385, ТСП 100-1.391, ТСМ 100-1.426, ТСМ 100-1.428; измерения температуры среды в комплекте с ТС; измерения сигнала постоянного тока от 4 до 20 мА от различных преобразователей (давления, температуры, влажности, расхода и др.).

Измерители-регистраторы применяются в промышленных предприятиях и научно-исследовательских лабораториях в различных областях хозяйственной деятельности.

Описание

Измерители-регистраторы имеют 16 каналов измерения сопротивления (ТС модуль) и 4 канала измерения сигнала постоянного тока от 4 до 20 мА (модуль «Ток 4-20 мА»),

Измерение электрического сопротивления постоянному току осуществляется путём измерения отношения падений напряжений на внешнем измеряемом сопротивлении и внутреннем образцовом сопротивлении при протекании через них одного и того же тока. Для исключения влияния паразитных термоэлектрических движущих сил в местах соединения внешних подводящих кабелей и разъёмов в приборе реализован метод измерения с автоматическим переключением направления тока в измеряемой цепи.

Измерение силы постоянного тока осуществляется путём измерения падения напряжения на внутреннем образцовом сопротивлении (токовом шунте) при протекании через него измеряемого тока.

Измеритель-регистратор оснащен встроенной flash-памятью для накопления и хранения данных, получаемых в процессе измерений, а также интерфейсами RS-232 и USB для передачи информации в компьютер.

Дискретность накопления данных по всем каналам - от 1 до 250 секунд с возможностью задания с клавиатуры прибора.

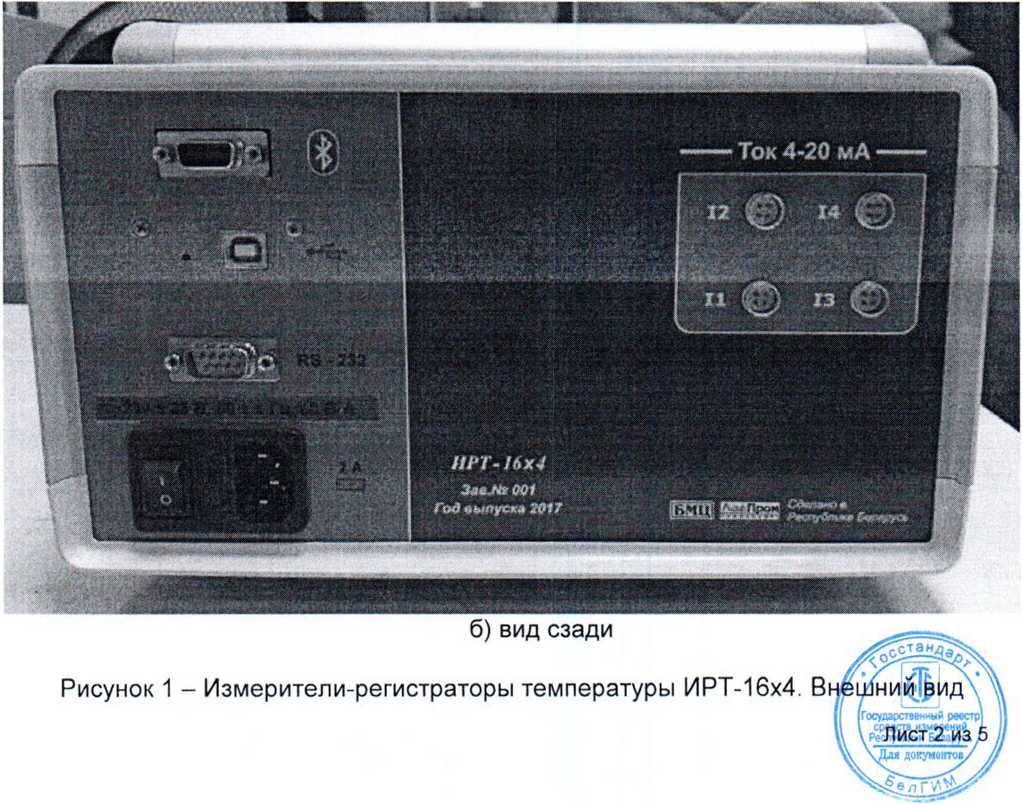

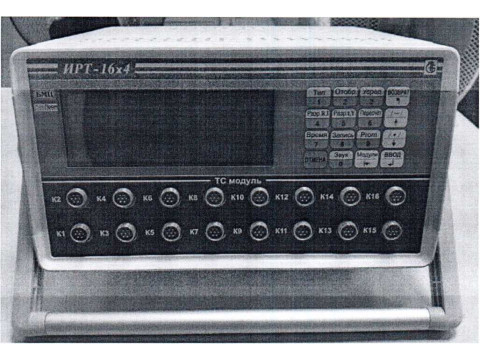

Внешний вид измерителя-регистратора приведен на рисунке 1.              \

Схема пломбировки измерителей-регистраторов изготовителем с указанием места для нанесения знака поверки в виде клейма-наклейки приведены в Приложении А.

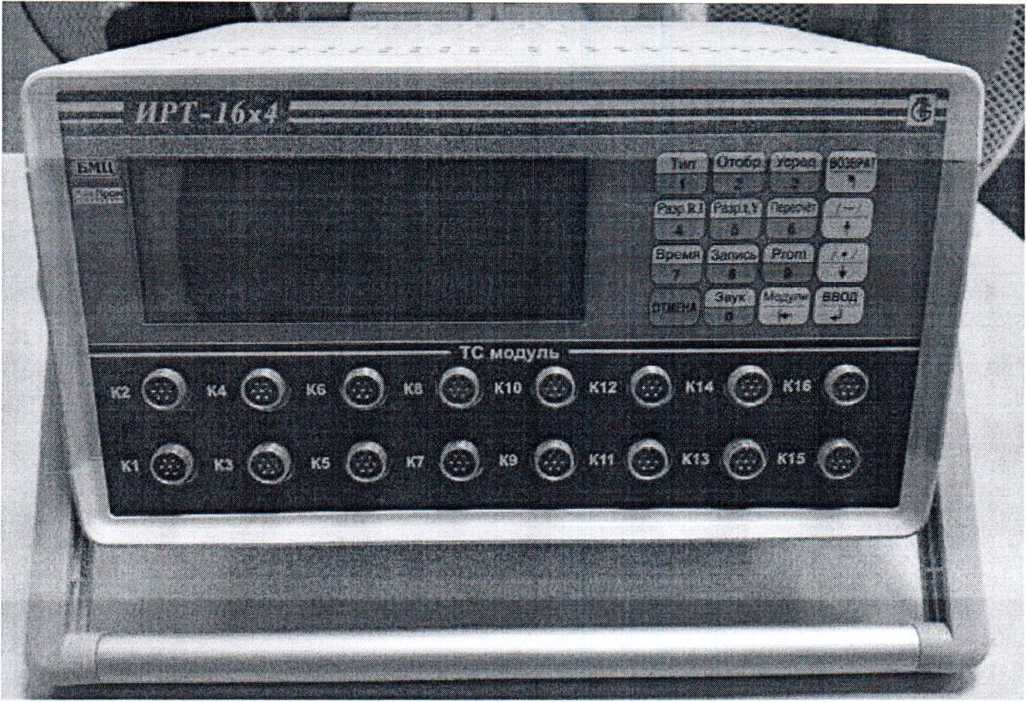

а) вид спереди

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон и пределы допускаемой погрешности при измерении электрического сопротивления постоянному току приведены в таблице 1.

Таблица 1

Пределы допускаемой погрешности при преобразовании измеренных сигналов ТС в значение температуры, °C                                               ± 0,002.

Диапазоны измерений сигналов ТС и пределы допускаемой абсолютной погрешности при измерении сигналов ТС для различных типов ТС представлены в таблице 2.

Таблица 2              ______      ___ ____________

Ч - измеряемое значение температуры, °C; НСХ - согласно ГОСТ 6651-2009.

Диапазон и пределы допускаемой погрешности при измерении сигнала постоянного тока приведены в таблице 3.

Таблица 3

Цена единицы наименьшего разряда ЖКИ - индикатора при измерении:

Климатические условия при эксплуатации:

температура окружающего воздуха, °C относительная влажность воздуха, % атмосферное давление, кПа

20 ±5

до 80 при 25 °C от 84,0 до 106,7

от минус 50 до плюс 50

Климатические условия при транспортировании и хранении: температура окружающего воздуха, °C относительная влажность воздуха, % Средняя наработка на отказ, ч не менее Средний срок службы, лет, не менее

Знак утверждения типа

Знак утверждения типа наносится на паспорт типографским способом и на лицевую панель регистратора методом шелкографии или печати.

Комплектность

В комплект поставки входят:

Измеритель-регистратор температуры ИРТ-16х4                              1 шт.

Кабель сетевой                                                               1 шт.

Кабель поверочный для подключения к ТС модулю длиной 1,5 м (поставляется по согласованию с Заказчиком)                                  1 шт.

Кабель поверочный для подключения к «Ток 4-20 мА» модулю длиной 1,5 м (поставляется по согласованию с Заказчиком)                                  1 шт.

Кабель интерфейсный RS-232 для подключения к компьютеру длиной 10 м (поставляется по согласованию с Заказчиком)                                  1 шт.

Кабель интерфейсный USB (тип АВ) для подключения к компьютеру длиной 3 м (поставляется по согласованию с Заказчиком)                                  1 шт.

Руководство по эксплуатации                                                  1 экз.

Методика поверки МРБ МП. 2774-2018                                       1 экз.

Упаковка                                                                        1 шт.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ТУ BY 100270996.022-2018 " Измерители-регистраторы температуры ИРТ-16х4. Технические условия";

МРБ МП. 2774-2018 "Измерители-регистраторы температуры ИРТ-16х4. Методика поверки".

Заключение

Измерители-регистраторы температуры ИРТ-16х4 соответствуют требованиям ТУ BY 100270996.022-2018, ТР ТС 004/2011 "О безопасности низковольтного оборудования", ТР ТС 020/2011 "Электромагнитная совместимость технических средств" (декларация о соответствии ЕАЭС № BY/112 11.01. ТР004 003 26269 от 16.03.2018 действителен по 04.03.2023 включительно).

Межповерочный интервал - не более 12 месяцев.

Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.

г. Минск, Старовиленский тракт, 93, тел. 334-98-13.

Аттестат аккредитации № BY/112 02.1.0.0025.
