Комплексы измерительные управляющие программируемые для систем противоаварийной защиты HIMatrix

Назначение

Комплексы измерительные управляющие программируемые для систем противоаварийной защиты HIMatrix предназначены для преобразования электрических сигналов, поступающих от датчиков, и несущих информацию о параметрах технологических процессов, а также выдачи сигналов управления для предупреждения и защиты от аварийных ситуаций.

Область применения - химическая и нефтяная, другие отрасли промышленности, железнодорожный транспорт.

Описание

Принцип действия основан на аналого-цифровом преобразовании поступающих на их аналоговые входы сигналов от датчиков, а также цифро-аналоговом преобразовании величины с целью выработки управляющего сигнала.

Модули HIMatrix представлены модификациями F3 АЮ 8/4 01, F35 и F60.

F35 и F3 АЮ 8/4 01 представляют собой устройства в металлическом корпусе, имеющие фиксированное число каналов: F35 - 8 аналоговых входных каналов, 2 канала счета импульсов, 24 дискретных входных канала и 8 дискретных выходных каналов, F3 АЮ 8/4 - 8 аналоговых входных каналов и 4 аналоговых выходных канала.

Модуль F60 построен по модульному принципу и может включать в себя модули: AI 8 01 (8 аналоговых входных каналов), АО 8 01 (8 аналоговых выходных каналов), СЮ 2/4 01 (2 канала счета импульсов и 4 дискретных выходных канала), Ml 24 01 (24 входных канала, каждый из которых может быть сконфигурирован для восприятия аналоговых или дискретных сигналов). Кроме того, в состав модуля F60 входят блоки: питания PS01, центрального процессора CPU 01 или CPU 03, дискретных входов и выходов 3-х типов и модуль с релейным выходом.

В модулях имеются дополнительные варианты исполнений:

F3 АЮ 8/4 011 (-20°С) - предназначены для использования в расширенном рабочем диапазоне температур от минус 20°С до 60°С; F3 АЮ 8/4 012 (su^ea/-204/) - для использования внутри водонепроницаемой погружаемой

гпаратуры

^С^ГиСй

подводного применения и расширенном рабочем диапазоне температур от минус 20°С до 60°С; F3AIO 8/4 014, F35 034, AI 8 014, СЮ 2/4 014, MI24 014 - для использования в расширенном рабочем диапазоне температур от -25°С до +70°С.

Высокий уровень функциональной безопасности (SIL3 по ГОСТ МЭК 61508-2007) достигается за счет дублирования каналов и процессоров. Модули включают в себя устройства внутреннего самодиагностирования на основе высокостабильных цифро-аналоговых преобразователей: при достижении погрешностью измерительного канала (ИК) предела допускаемой погрешности с учетом сохранения функции безопасности - выдается предупредительная сигнализация и канал отключается с переходом в заданное программой безопасное состояние.

Место нанесения знака поверки (клейма-наклейки) указано в Приложении А.

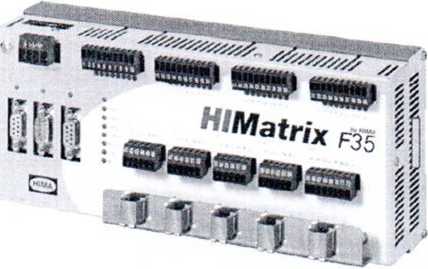

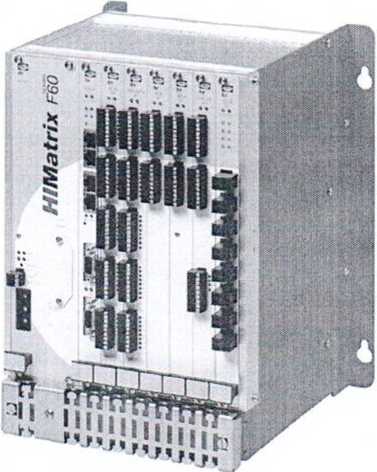

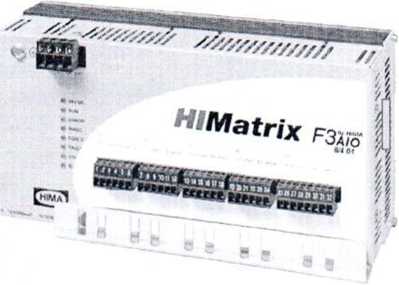

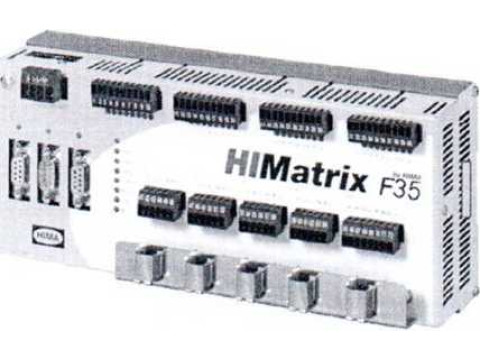

Внешний вид комплекса приведен на рисунке 1.

Рисунок 1 - Внешний вид комплекса измерительного управляющего программируемого для систем противоаварийной защиты HI Matrix

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики комплексов указаны в таблицах 1 и 2.

Таблица 1 - Основные метрологические характеристики

Государственна веестс] \Цля докумюн^/

Продолжение таблицы 1

Примечания:

- с использованием внешнего шунта 250 Ом;

" - с использованием внешнего шунта 500 Ом;

'* - расширенный диапазон температур эксплуатации.

Таблица 2 - Основные технические характеристики

Знак утверждения типа

Знак утверждения типа наносится на эксплуатационную документацию методом типографической печати.

Комплектность

Комплектность поставки комплексов определяется заказом в соответствии с таблицей 3 и технической документацией фирмы "HIMA Paul Hildebrandt GmbH", Германия.

Таблица 3

Обозначение

SILworX ..___

Х-ОРС РА ___

Х-ОРС ЁА ~

X-OTS

Н-ВА, Х(Н)-ВМ8,

X-BCS, х-тмс

Описание

2

______Программное обеспечение (ПО)

Системная лицензия (печатный экземпляр)

Лицензия коммуникационного программного обеспечения (печатный экземпляр)_____________

Носитель программного обеспечения (CD-ROM/DVD-ROM) Носитель программного обеспечения (CD-ROM/DVD-ROM) Проситель программного обеспечения (CD-ROM/DVD-ROM)__

Носи тел ь пр о гр а ммного обеспечения (CD-ROM/DVD-ROM) Библиотеки функциональных блоков. Носитель программного обеспечения (CD-ROM/DVD-ROM)

3

ие

Продолжение таблицы 3

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Документация фирмы "HIMA Paul Hildebrandt GmbH", Германия;

ГОСТ 12997-84 "Изделия ГСП. Общие технические условия"

МРБ МП.2776-2018 " Комплексы измерительные управляющие программируемые для систем противоаварийной защиты HIMatrix. Методика поверки".

Заключение

Комплексы измерительные управляющие программируемые для систем противоаварийной защиты HIMatrix соответствуют требованиям документации фирмы "HIMA Paul Hildebrandt GmbH", Германия, TP ТС 020/2011 (декларация о соответствии № RU Д-De.АЛ32.В.05065 действует до 06.07.2020), ГОСТ 12997-84.

Межповерочный интервал - не более 12 месяцев.

НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИСПЫТАТЕЛЬНЫЙ ЦЕНТР ИСПЫТАНИЙ СРЕДСТВ ИЗМЕРЕНИЙ И ТЕХНИКИ БЕЛГИМ

Республика Беларусь г. Минск, Старовиленский тракт, 93,

Тел. (017)-334-98-13

Аттестат аккредитации № BY/112 02.1.0.0025.
