Комплексы измерительные управляющие для автоматической противоаварийной защиты Planar4
| Номер в ГРСИ РФ: | РБ 03 23 6487 18 |
|---|---|
| Раздел: | Информационно-измерительные и управляющие системы, комплексы [23] |
| Производитель / заявитель: | "HIMA Paul Hildebrandt GmbH", Германия |
|
Описание типа РБ 03 23 6487 18 [2018-06-06]
rb-03-23-6487-18_2018-06-06.pdf
|
Скачать |
Комплексы измерительные управляющие для автоматической противоаварийной защиты Planar4 предназначены для преобразования электрических сигналов, поступающих от датчиков, и несущих информацию о параметрах технологических процессов, а также выдачи сигналов управления для предупреждения и защиты от аварийных ситуаций.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 23 6487 18 |
| Наименование | Комплексы измерительные управляющие для автоматической противоаварийной защиты Planar4 |
| Год регистрации | 2018 |
| Номер сертификата | 11526 |
| Дата регистрации | 2018-01-30 |
| Срок действия | 2023-01-30 |
| Получатель сертификата | фирма "HIMA Paul Hildebrandt GmbH", Германия (DE) |
Производитель / Заявитель
фирма "HIMA Paul Hildebrandt GmbH"
Адрес: D-68782 Bruhl Albert-Bassermann Strabe 28
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2781-2018. |
Поверители
Скачать
|
Описание типа РБ 03 23 6487 18 [2018-06-06]
rb-03-23-6487-18_2018-06-06.pdf
|
Скачать |
Описание типа
Назначение
Комплексы измерительные управляющие для автоматической противоаварийной защиты Planar4 предназначены для преобразования электрических сигналов, поступающих от датчиков, и несущих информацию о параметрах технологических процессов, а также выдачи сигналов управления для предупреждения и защиты от аварийных ситуаций.
Область применения - химическая и нефтяная, другие отрасли промышленности, железнодорожный транспорт.
Описание
В состав комплексов входят следующие измерительные компоненты:
- модули аналогового ввода 62 100;
- модули больших интервалов временной задержки 52 100;
- модули малых интервалов временной задержки 52 110.
Модули аналогового ввода обеспечивают восприятие измерительной информации, представленной сигналами силы и напряжения постоянного тока от 0/4 до 20 мА, от 0/1 до 5 В, и выработку управляющих сигналов.
Модули временной задержки передают входные сигналы на выход модуля с заданной временной задержкой переднего и (или) заднего фронта сигнала.
Высокая надежность и безопасность комплексов достигаются за счет следующих решений:
- горячее резервирование измерительных каналов и процессоров;
- диагностирование состояния измерительных компонентов и линий связи;
- автоматическое отключение измерительных каналов, в которых обнаружены неисправности.
Каждый модуль аналогового ввода 62 100 имеет два измерительных канала, один из которых может быть использован для резервирования. В память микропроцессора каждого измерительного канала вводят соответствующие предельно допустимым значениям измеряемой велиШ^ьЛши^©^ увеличении или уменьшении, и значение гистерезиса, обеспечивающегс/уеадй9йвос\ь управления технологическим процессом. При нахождении измеряемой величины в зоне допустимых значений управляющий сигнал на выходе модуля отличен от нуля. При достижении измеряемой величиной границы допустимого значения процессор выдаёт команду на выключение каждого из двух входящих в каждый канал резервирующих друг друга (соединённых параллельно) устройств, вырабатывающих управляющий сигнал. Зоне недопустимых значений соответствует нулевое значение выходного сигнала.
После восстановления нормального состояния технологического процесса (оборудования) автоматическое включение устройств, вырабатывающих управляющий сигнал, происходит после достижения измеряемой величиной значения, отличающегося от допустимого на значение гистерезиса.
В состав каждого модуля входит блок диагностики и связи (DCM), обеспечивающий в течение каждого цикла измерений диагностику работы модуля и линий связи. При обнаружении сбоя выдается сигнал на отключение модуля.
Все модули снабжены защитой от несанкционированного доступа.
Место нанесения знака поверки (клейма-наклейки) указано в Приложении А.

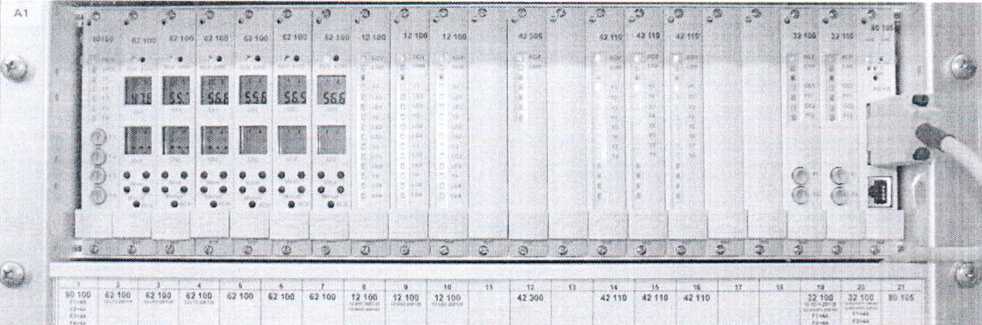

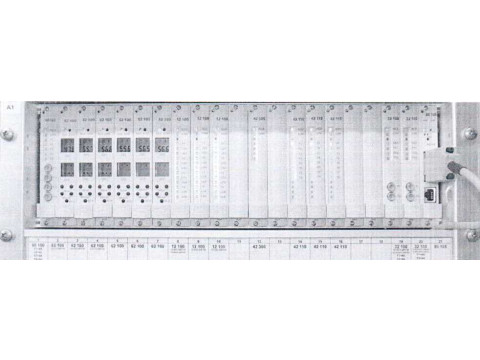

Внешний вид комплекса приведен на рисунке 1.
Рисунок 1 - Внешний вид комплекса измерительного управляющего для автоматической противоаварийной защиты Р!апаг4
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики комплексов указаны в таблицах 1, 2 и 3.
Таблица 1 - Характеристики модуля аналогового ввода
|
Тип модуля |
Сигналы |
Пределы основной приведенной погрешности порога срабатывания при (25 ± 3) °C, % |
Пределы дополнительной приведенной погрешности порога срабатывания в рабочих условиях, % | |
|
на входе |
на выходе | |||
|
62 100 (2 канала) |
от 0 до 22 мА от 4 до 22 мА от 0 до 5,5 В от 1 до 5,5 В |
логический I/O |
±0,25 |
±0,40 |
|
Примечания: Диапазон регулирования уставок модулей: - предельно допустимых значений измеряемой величины в диапазонах от 0 (0 ... 110) %; - предельно допустимых значений измеряемой величины в диапазонах от 1/4 (0 ... 112,5) %; - гистерезиса (0,5/1 ... 100) %. | ||||
Таблица 2 - Характеристики модулей временной задержки
|
Тип |
Длительность задержки |
Пределы допускаемой | |
|
модуля |
Диапазон, с |
Дискретность установки, с |
погрешности задержки |
|
52 100 (1 канал) |
от 0,1 до 9,9 от 1 до 99 от 10 до 990 от 60 до 5 940 от 600 до 59 400 |
0,1 1 10 60 600 |
от минус (10 мс + 0,1% от измеренного значения) до (90 мс + 0,1% от измеренного значения) |
|
52 110 (4 канала) |
от > 0 до 15 |
1 |
±7 % |
cCj а
Государственный реестр I средств измерений / \ Республики Беларусьj \Для документов/
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
от 20,4 до 28,8 В |
|
Степень защиты оболочек по ГОСТ 14254-2015 |
IP20 |
|
Нормальная температура эксплуатации, °C |
25±3 |
|
Условия эксплуатации: | |
|
Температура окружающего воздуха, °C |
от минус 25 до плюс 70 |
|
Относительная влажность воздуха, % |
до 95 без конденсации влаги |
|
Условия хранения: | |
|
Температура окружающего воздуха, °C |
от минус 40 до плюс 85 |
|
Габаритные размеры, мм |
В зависимости от заказа |
|
Масса, кг |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию методом типографической печати.
Комплектность
Комплектность поставки комплексов определяется заказом в соответствии с Таблицей 4 и технической документацией фирмы "HIMA Paul Hildebrandt GmbH", Германия.
Таблица 4
|
Обозначение |
Описание |
|
1 |
2 |
|
Программное обеспечение (ПО) | |
|
Системная лицензия (печатный экземпляр) | |
|
ELOP .. |
Носитель программного обеспечения (CD-ROM/DVD-ROM) |
|
HOPCS |
Носитель программного обеспечения HIMA ОРС Server (CD-ROM/DVD-ROM) |
|
HAES |
Носитель программного обеспечения HIMA Alarm and Event OPC Server (CD-ROM/DVD-ROM) |
|
Н-ВА, X(H)-BMS, X-BCS, X-ТМС |
Библиотеки функциональных блоков. Носитель программного обеспечения (CD-ROM/DVD-ROM) |
|
Аппаратное обеспечение (АО) | |
|
Dongle |
Электронный ключ защиты |
|
12 100 |
4-канальный модуль входа, SIL 4/Кат.4 |
|
13 110 |
2-канальный модуль входа (Ex)i, АТЕХ, SIL 4/Кат.4 |
|
22 1.. |
Модуль вывода, SIL 4/Кат.4 |
|
32 1.. |
Релейный усилитель, SIL 4/Кат.4 |
|
42 1.. |
Модуль логического элемента «И», SIL 4/Кат# ЙЬ v |
|
( L \ I |г<ЗДарствеикый Лист 4 из 7 V х” Л0|гум’“^/ | |
|
1 |
2 |
|
42 200 |
Модуль логических элементов «И »/«И Л И », SIL 4/Кат.4 |
|
42 300 |
Модуль логического элемента «ИЛИ», SIL 4/Кат.4 |
|
42 400 |
Модуль запирания/инвертирования, 311_4/Кат.4 |
|
42 500 |
Модуль 2ооЗ, SIL 4/Кат.4 |
|
52 1.. |
Модуль звена задержки, SIL 4/Кат.4 |
|
62 100 |
2-канальный аналоговый датчик предельного значения, SIL 4/Кат.4 |
|
80 105 |
Модуль связи, Modbus |
|
80 106 |
Модуль связи, Profibus-DP |
|
80 107 |
Модуль связи, Ethernet (ОРС) |
|
80 110 |
Модуль сброса |
|
90 100 |
4-кратный предохранительный модуль |
|
90 300 |
2-кратный байпасный модуль шунтирования |
|
DP plug 1 |
Шинный коннектор Profibus-DP |
|
DP cable |
Кабель для Profibus-DP |
|
90 9... |
Несущий каркас для модулей с шинной платой, 19 Zoll, 4 НЕ |
|
М 2218 |
Распределитель потенциала, 10-контактный |
|
М 2225 |
Защитная крышка для Planar4 4 ТЕ, 3 НЕ |
|
М 3... |
Несущий каркас для модулей, 19 Zoll, 4 НЕ |
|
М 4410, М 4411 |
Крышки |
|
Verdrahtungsschutzhaube/Ex-Protection |
Изоляционные колпачки |
|
Federl./Socket strip 32 pol. .. |
Электрические соединители, 32-контактные |
|
Перечень поставляемого покупного программного и аппаратного обеспечения, имеющего собственные сертификаты | |
|
Программное обеспечение (ПО) | |
|
Носитель программного обеспечения WISCON (CD-ROM/DVD-ROM) | |
|
Носитель программного обеспечения WINDOWS 7 Professional, 64-bit (CD-ROM/DVD-ROM) | |
|
Аппаратное обеспечение (АО) | |
|
PC |
Персональный компьютер |
|
Монитор | |
|
Клавиатура | |
|
Прибор мышь | |
|
Коврик для мыши | |
|
Notebook |
Ноутбук |
|
РС485... |
Интерфейсная карта |
|
RS485... |
Интерфейсная карта |
|
printer |
Принтер |
|
Switch |
Коммутатор |
|
Tranceiver |
Трансивер |
|
Patch cable |
Патчкабель |
|
Sicherung |
Предохранители / |
Продолжение таблицы 4
|
1 |
2 |
|
Batterie |
Запасные батареи |
|
Konverter |
Конверторы сигналов |
|
Display |
Дисплей |
|
Devices |
Дополнительные принадлежности |
|
Spare |
Запасные части и расходные материалы |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы "HIMA Paul Hildebrandt GmbH", Германия;
ГОСТ 12997-84 "Изделия ГСП. Общие технические условия"
МРБ МП.2781-2018 "Комплексы измерительные управляющие для автоматической противоаварийной защиты Planar4. Методика поверки".
Заключение
Комплексы измерительные управляющие для автоматической противоаварийной защиты Planar4 соответствуют требованиям документации фирмы "HIMA Paul Hildebrandt GmbH", Германия, TP ТС 020/2011 (декларация о соответствии № RU Д-□е.АЛ32.В.О64О1 действует до 17.09.2020), ГОСТ 12997-84.
Межповерочный интервал - не более 12 месяцев.
