Системы диагностики частичных разрядов портативные PD-TaD 60
| Номер в ГРСИ РФ: | РБ 03 16 6491 18 |
|---|---|
| Раздел: | Средства измерений радиотехнических величин [16] |
| Производитель / заявитель: | «BAUR GmbH», Австрия |
|
Описание типа РБ 03 16 6491 18 [2018-04-23]
rb-03-16-6491-18_2018-04-23.pdf
|
Скачать |
Системы диагностики части системы) предназначены для изоляции высоковольтного обор
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 16 6491 18 |
| Наименование | Системы диагностики частичных разрядов портативные PD-TaD 60 |
| Год регистрации | 2018 |
| Номер сертификата | 11530 |
| Дата регистрации | 2018-01-30 |
| Срок действия | 2023-01-30 |
| Получатель сертификата | фирма "Baur GmbH", Австрия (AT) |
Производитель / Заявитель
фирма "Baur GmbH"
Адрес: Raiffeisenstrasse 8, 6832 Sulz
Контакты: www.baur.eu/ru
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Метрологическое обеспечение | Метрологически НЕ обеспечены в Республике Беларусь. |
| Методика поверки | Поверку проводить по МП 63377-16 (2015 г.). |
| Признание поверки | Временно, до создания эталонной базы в Республике Беларусь, проводить первичную и периодическую поверку в поверочных лабораториях, аккредитованных в системе аккредитации Республики Беларусь, или в иных лабораториях специалистами юридических лиц, входящих в государственную метрологическую службу Республики Беларусь (НТК 01-18). Временно, до создания эталонной базы в Республике Беларусь, проводить первичную и периодическую поверку в аккредитованных поверочных лабораториях Российской Федерации по методике поверки МП 63377-16 "Системы диагностики частичных разрядов PD-TaD 60. Методика поверки", утверждённой ФГУП "ВНИИМС" (НТК 04-18). |
Поверители
Скачать
|
Описание типа РБ 03 16 6491 18 [2018-04-23]
rb-03-16-6491-18_2018-04-23.pdf
|
Скачать |
Описание типа
Назначение
Системы диагностики части системы) предназначены для изоляции высоковольтного обор
Область применения - диаг объектов электроэнергетики.
Описание
Принцип действия систем характеристик частичных разря импульсов ЧР с помощью кот цифрового осциллографа. Имг детектор, где происходит их ai цифровом виде передаются по (далее - ПК), где происходит о( Текущие характеристики час' таблиц отображаются на дисп; отчет.
Принцип действия систс возникновения частичных р динамической рефлектометрии
При измерении тангенса yi применением внешнего исто функцию измерения тангенс источника напряжения инфранизкочастотиые Frida TD
ской документации фирмы «Ваиг GmbH»,
Ь ПРИМЕНЕНИЯ
чных разрядов портативные PD-TaD 60 (далее -измерения характеристик частичных разрядов в удования.
юстика состояния высоковольтной изоляции
основан на электрическом методе измерения дов (далее - ЧР) - измерении кажущегося заряда юнсатора связи, детектора частичных разрядов и зульсы ЧР с конденсатора связи поступают на алого-цифровое преобразование. Затем данные в протоколу TCP/IP на персональный компьютер эработка информации и заполнение базы данных, гичных разрядов в виде графиков, диаграмм, юс ПК. По результатам измерений составляется
;м при определении расстояния до места азрядов основан на использовании метода
'ла диэлектрических потерь системы работают с чника испытательного напряжения, имеющего а угла диэлектрических потерь. В качестве применяются генераторы высоковольтные viola ТО. //»
|j P«JC’S|
U l хяяш , II
-------- --------------------------------------------------------- ■ ............ ...---------. J--------
Результаты измерений обрабатываются с помощью специализированного ПО, устанавливаемого на внешний персональный компьютер. Связь с внешним ПК осуществляется через интерфейс USB.
Основные узлы систем: конденсатор связи с высокочастотным фильтром, детектор частичных разрядов, блок питания, цифровой осциллограф (реализованный программно на внешнем ПК), калибратор кажущегося заряда 4PCAL1B (CAL1E).
Перед началом измерений производится калибровка и градуировка всей схемы измерений путем инжекции нормированного заряда с калибратора кажущегося заряда ЧР типа СЛЫВ, входящего в комплект поставки систем. Калибратор СЛЫВ формирует импульсы положительной и отрицательной полярности с крутым фронтом и экспоненциальным спадом.
Системы относятся к ремонтопригодным и восстанавливаемым изделиям.
Для предотвращения несанкционированного доступа к внутренним частям прибора осуществляется пломбировка корпуса специальными наклейками, при повреждение которых остается несмываемый след.
Идентификационные данные системного программного обеспечения (ПО) систем приведены в таблице 1.
Таблица 1
Схема с указанием мест нанесения знака поверки (клеймо-наклейка) и мест нанесения оттиска клейма поверителя приведена в приложении Л к описанию типа.

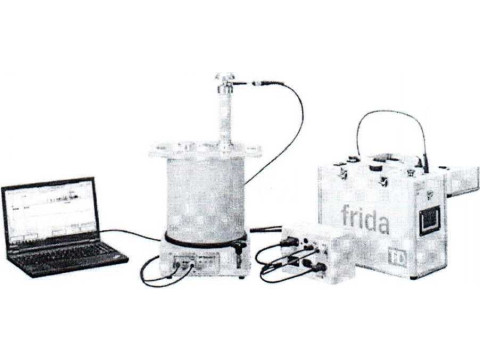

Внешний вид систем в комплекте с генератором высоковольтным инфранизкочастотным t'rida TD приведен на рисунке 1.

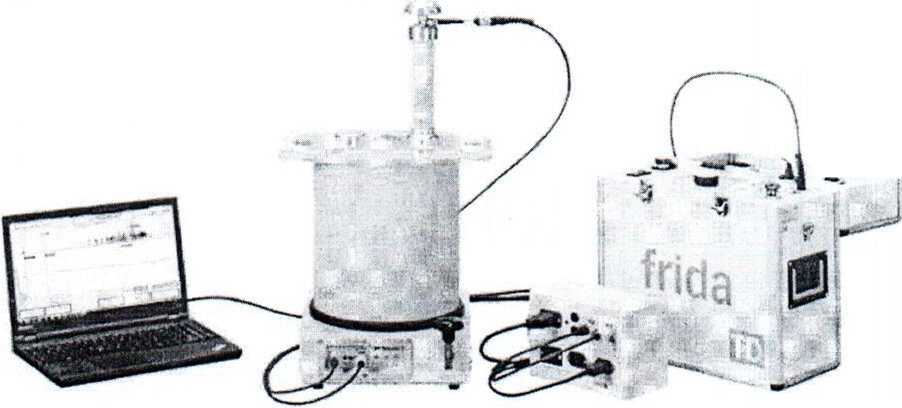

Рисунок 1 - Внешний вид систем диагнос тики частичных разрядов портативных PD-TaD 60 в комплекте с генератором инфранизкочастотным frida I'D
|
Наименование ПО |
Номер версии ПО |
|
— |
не ниже 3.0 |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики систем приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение | ||
|
1 Диапазон измерений кажущегося заряда ЧР, нКл |
от 0,005 до 100 | ||
|
2 Пределы допускаемой относительной погрешности измерения кажущегося заряда ЧР, % |
±3 | ||
|
3 Номинальные значения воспроизводимого кажущегося заряда ЧР, нКл: | |||
|
- калибратора CAL1В |
0,1; 0,2; 0,5; 1; 2; 5; 10 | ||
|
- калибратора CAL 1Е |
0.5; 1; 2; 5; 10; 20; 50 | ||
|
4 Пределы допускаемой относительной погрешности воспроизведения кажущегося заряда ЧР калибратора CAL1В (CAL1E), % |
±3 | ||
|
5 Диапазон рабочей длины кабеля, м |
от 0 до 12800 й | ||
|
б Скорость распространения сигнала в кабеле, м/мкс |
от 50 до 120 | ||
|
7 Номинальная емкость конденсатора связи, нФ |
8 | ||
|
8 Параметры электропитания систем: | |||
|
- диапазон напряжений сети переменного тока, В |
от 90 до 264 | ||
|
- диапазон частот переменного тока, Гц |
от 47 до 63 | ||
|
9 Параметры электропитания калибраторов CAL1BZI и CAL1E2’ напряжением постоянного тока, В |
9 | ||
|
10 Потребляемая мощность, не более. В-А |
3500 | ||
|
11 Рабочие условия эксплуатации: | |||
|
- диапазон температур окружающей среды |
от минус 10 °C до плюс 50 °C | ||
|
- относительная влажность, не более |
90 % (без конденсации влаги) | ||
|
- диапазон атмосферного давления, кПа |
от 86,7 до 106,7 | ||
|
12 Условия хранения: | |||
|
- диапазон температур окружающей среды |
от минус 20 °C до плюс 60 °C | ||
|
- относительная влажность, не более |
90 % (без конденсации влаги) | ||
|
13 Габаритные размеры (Ш х В х Г), мм, не более: | |||
|
- систем без ВЧ-фильтра |
410x497x 320 | ||
|
- систем с учетом ВЧ-фильтра |
410x702 x320 | ||
|
14 Масса, кг, не более: | |||
|
- систем без ВЧ-фильтра |
17,5 | ||
|
- систем с учетом ВЧ-фильтра |
18,0 | ||
|
Примечания: 1) При скорости распространения сигнала, не более 80 м/мкс. 2) От батареи типа «крона». \\ | |||
|
лист 3 из 6 |
• \\ x-у,/ // | ||
Знак утверждения типа
Знак утверждения типа наносится типографским способом па гитульпый лист эксплуатационной документации.
Комплектность
Комплект поставки включает:
|
-система диагностики частичных разрядов портативная PD-TaD 60 - крепежные элементы - блок питания Power Box - калибратор CALI В - кабели и адаптеры для подключения - персональный компьютер (ноутбук) - сумка для ноутбука - ПО «BAUR 3.x» на USB накопителе - ПО «Windows 7» на USB накопителе - кейс для транспортирования - руководство по эксплуатации - методика поверки МН 63322-16 |
1 ни.: 1 комил.: 1 НН 1 ин.; 1 комилл 1 шт.; 1 шт.; 1 nt г.: 1 пи.: 2 ш г.: 1 экз.: 1 экз. |
|
Но отдельному заказу: - программный модуль для определения ЧР по фазам - калибратор CAI J Е |
1 пн.: 1 пн. |
ТЕХНИЧЕСКИЕ НОРМАТИВНО-ПРАВОВЫЕ АКТЫ
Техническая документация фирмы «Ванг GmbH» (Австрийская Республика).
МН 63377-16 «Снегемы диагностики частичных разрядов портативные PD-TaD 60. Методика поверки».
Технические регламенты Таможенного Союза:
ГР ТС 004/2011 «О безопасности низковольтного оборудования».
ТР ТС 020/2011 «Электромагнитная совместимость технических средеiв».
Заключение
Системы диагностики частичных разрядов портативные PD-TaD 60 соответствуют' требованиям технической документации фирмы «Baur GmbH» (Австрийская Республика) и требованиям ТР ТС 004/201 1. ТР ’ГС 020/201 1.
Межповерочный интервал не более 24 месяцев (для систем, предназначенных для применения либо применяемых в сфере законодательной метрологии).
РУН «Витебский центр стандартизации метрологии н сертификации-Республика Беларусь. 210015, г. Витебск, ул. Б. Хмельницкого, 2 тел.: +375 (212) 42-68-04
Аттестат аккредитации № BY/ 112 02.6.0.0003 oi 10.06.2008 г.
лист 4 из 6
