Вольтамперфазометры М2

Назначение

Вольтамперфазометры М2 (далее - ВАФ М2) предназначены для измерения напряжения переменного тока и силы переменного тока частотой от 40 до 100 Гц, частоты переменного тока в диапазоне от 20 до 100 Гц, угла сдвига фаз (между синусоидальными током и напряжением, между синусоидальными напряжением и током, между двумя синусоидальными токами и между двумя синусоидальными напряжениями), определения направления чередования фаз трёхфазной симметричной системы напряжений и вычисления величины активной, реактивной мощности однофазной сети, постоянной составляющей напряжения и действующих значений первой гармоники напряжения и тока.

ВАФ М2 применяются для проверки и наладки фазочувствительных схем, контроля правильности включения электроустановок сети трехфазного переменного тока в различных областях хозяйственной деятельности.

Описание

ВАФ М2 представляет собой многофункциональный измерительный прибор, основной частью которого является высокопроизводительный 16-разрядный микроконтроллер, обеспечивающий функционирование, калибровку измерительного тракта и обработку результатов измерений.

ВАФ М2 имеет опорный и измерительный каналы.

Опорный канал ВАФ М2 служит для формирования сигналов, необходимых для измерения угла сдвига фаз. Аналоговая часть опорного канала включает в себя компараторы, обеспечивающие преобразование синусоидальных входных сигналов в прямоугольные цифровые импульсы. Вход напряжения опорного канала гальванически изолирован от основной схемы при помощи оптрона. Гальваническая изоляция токового входа опорного канала осуществляете приставки.

Измерительный канал служит для масштабирования содержит усилители с регулировкой коэффициента усиления

усилителей подаётся в микроконтроллер на входы встроенного аналого-цифрового преобразователя.

Дальнейшая обработка сигнала осуществляется при помощи алгоритмов цифровой обработки. Результаты измерений и вычислений выводятся на дисплей.

Внешний вид ВАФ М2 приведен на рисунке 1.

Место нанесения знака поверки (клеймо-наклейка) указано в Приложении А к описанию типа.

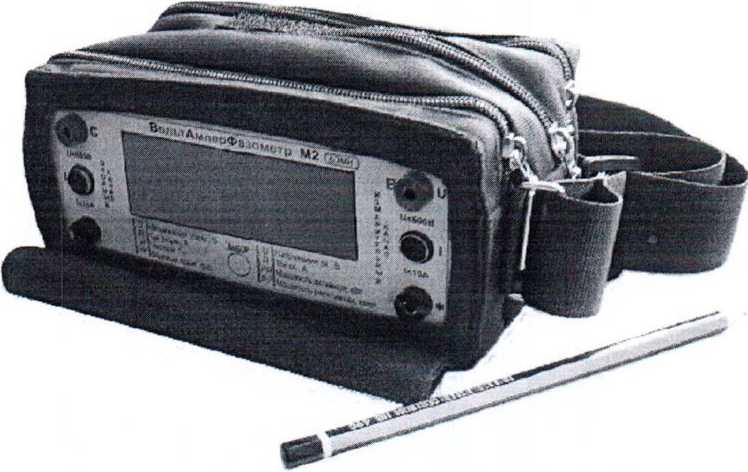

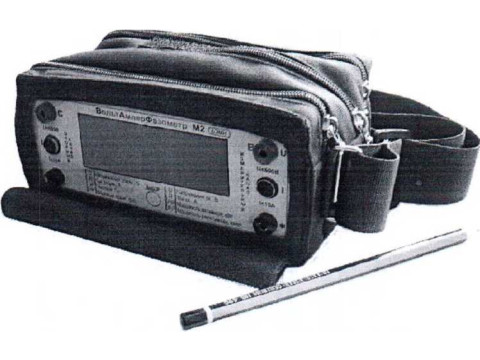

Рисунок 1 - Вольтамперфазометры М2. Внешний вид

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон показаний напряжения переменного тока частотой от 20 до 100 Гц, В                                           от 0 до 600

Диапазон измерения напряжения переменного тока

частотой от 40 до 100 Гц, В                                           от 0 до 600

Поддиапазоны измерения напряжения переменного тока, В            от 0 до 14

от 14 до 140

от 140 до 600

Пределы допускаемого значения основной приведенной погрешности при измерении среднеквадратического значения напряжения переменного тока, %                                                ±1,0

Диапазон показаний переменного тока частотой от 20 до 100 Гц, А

от 0 до 10

от 0 до 10

от 0 до 0,14

от 0,14 до 1,40

Диапазон измерения переменного тока частотой от 40 до 100 Гц, А

Поддиапазоны измерения переменного тока, А

от 1,40 до 10

Пределы допускаемого значения основной приведенной погрешности при измерении среднеквадратического значения переменного тока, %:

- на поддиапазоне измерения от 0 до 0,14 А и от 0,14 до 1,4 А

± 2,5

±2,0

- на поддиапазоне измерения от 1,4 до 10 А

Диапазон измерения частоты переменного тока, Гц

Пределы допускаемого значения основной абсолютной погрешности при измерении частоты переменного тока, Гц

- активную мощность в диапазоне от 0,001 до 6,000 кВт;

- реактивную мощность в диапазоне от 0,001 до 6,000 квар:

- действующее значение 1-ой гармоники переменного тока в диапазоне от 0 до 10 А;

- действующее значение 1-ой гармоники напряжения переменного тока в диапазоне от 0 до 600 В.

Дополнительная погрешность, обусловленная изменением температуры окружающей среды на каждые 10 0 С, в диапазоне рабочих температур от минус 10 °C до плюс 40 °C, не более основной погрешности для каждой измеряемой величины.

Дополнительная погрешность, обусловленная повышенной влажностью окружающей среды в пределах рабочих условий эксплуатации, не более удвоенного значения

Знак утверждения типа

Знак утверждения типа наносится на лицевую панель ВАФ М2 методом струйной печати с защитным ламинированием, а также на титульный лист руководства по эксплуатации типографским способом (методом офсетной печати).

Комплектность

В комплект поставки входит:

- вольтамперфазометр М2

1 шт.;

1 шт. (2 шт.*);

4 шт.;

4 шт.;

1 шт.;

1 шт.;

1 шт.;

- клещевая приставка

- щупы измерительные

- зажим

- перемычка соединительная

- сумка

- руководство по эксплуатации

- методика поверки МРБ МП. 1498-2005

Примечание " *" - по требованию заказчика.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия";

ГОСТ 12.2.091-2012 "Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования";

ТУ BY 100101011.001-2005 "Вольтамперфазометры М2. Технические условия";

МРБ МП.1498-2005 " Вольтамперфазометры М2. Методика поверки".

Заключение

Вольтамперфазометры М2 соответствуют требованиям ТУ BY 100101011.001-2005, ГОСТ 22261-94, ГОСТ 12.2.091-2012, ТР ТС 004/2011 "О безопасности низковольтного оборудования", ТР ТС 020/2011 "Электромагнитная совместимость технических средств" (сертификат соответствия №ТС RU C-BY.AB24.B.02751 от 15.07.2015 действителен по 14.07.2020).

Межповерочный интервал - не более 12 месяцев.
