Вольтамперфазометры РС-30
| Номер в ГРСИ РФ: | РБ 03 13 6519 18 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Фазометры |
| Производитель / заявитель: | АО "НПФ "Радио-Сервис", г. Ижевск |
|
Описание типа РБ 03 13 6519 18 [2018-08-06]
rb-03-13-6519-18_2018-08-06.pdf
|
Скачать |
Вольтамперфазометры РС-30 (далее - приборы) предназначены для измерения:
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 6519 18 |
| Наименование | Вольтамперфазометры РС-30 |
| Год регистрации | 2018 |
| Номер сертификата | 11596 |
| Дата регистрации | 2018-03-01 |
| Срок действия | 2020-11-30 |
| Получатель сертификата | АО "НПФ "Радио-Сервис", г. Ижевск, Российская Федерация (RU) |
Производитель / Заявитель
АО "НПФ "Радио-Сервис"
Адрес: 426033, г. Ижевск, ул. Пушкинская, 268
Контакты: (3412) 439-144 // (3412) 439-263
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Метрологически НЕ обеспечены в Республике Беларусь при воспроизведении силы переменного тока свыше 1000 А. |
| Методика поверки | Поверка проводится по РАПМ.411259.001РЭ (2015 г.). |
| Признание поверки | Первичная при выпуске из производства и периодическая (для метрологически необеспеченных исполнений) :Удмуртский ЦСМС (аттестат аккредитации - №RA.RU.311312, шифр поверительного клейма - АО)(НТК № 02-18). |
Поверители
Скачать
|
Описание типа РБ 03 13 6519 18 [2018-08-06]
rb-03-13-6519-18_2018-08-06.pdf
|
Скачать |
Описание типа
Назначение
Вольтамперфазометры РС-30 (далее - приборы) предназначены для измерения:
- напряжения переменного и постоянного тока;
- силы переменного тока;
- частоты переменного тока;
U угла сдвига фаз;
активной, реактивной и полной мощностей.
Приборы также определяют последовательность чередования фаз в трехфазных электрических сетях, осуществляют показания коэффициента мощности, уровней высших гармоник и уровней нелинейных искажений (THD) напряжения и тока для оценки качества электроэнергии.
Описание
Принцип действия приборов основан на одновременном измерении мгновенных значений токов и напряжений исследуемой сети: трёхфазной трёх проводной, трёхфазной четырёхПроводной, двухфазной (допускается гальваническая развязка двух фаз). Для цифровой обработки сигналов используются алгоритмы обработки во временной области (фильтрация, определение действующих значений и т.д.) и в частотной области (дискретное преобразование Фурье для определения первых двадцати комплексных гармоник сигнала). В ходе цифровой обработки сигналов определяются:
j действующие значения токов и напряжений, путём нахождения среднеквадратичного значения отсчётов сигналов за период. Полная мощность для одной фазы рассчитывается как произведение действующих значений соответствующих токов и напряжений;
- частота сети;
- фазовые углы между напряжениями, токами, напряжениями и токами;
- значения активной мощности для фазы, как действительной части суммы произведений соответствующих гармоник напряжения и комплексно сопряжённых гармоник тока. Реактивная мощность для фазы определяется как векторная разность полной и активной мощности для фазы. Активная и реактивная мощности сети определяются, как соответствующие суммы активных и реактивных мощностей фаз. Полная мощность сети определяется как векторная сумма активной и реактивной мощности сети. На основании полученных данных вычисляются:
- коэффициенты мощности для фаз и для сети;
- уровни гармонических искажений токов и напряжений.
Приборы записывают в память результаты последнего измерения и отображают его в режиме «Просмотр памяти». Всего в память могут быть записаны до 10000 результатов измерений, которые могут быть выведены на дисплей или внешнее устройство по беспроводному интерфейсу Bluetooth. Приборы имеют возможность работы в качестве регистратора. Для увеличения работы приборов без подзарядки, имеются настраиваемые функции энергосбережения и автовыключения.
Основные узлы приборов: аналоговые входные цепи, многоканальный аналого-цифровой преобразователь, микропроцессор, блок питания с аккумулятором, цветной дисплей, кнопки управления.
Для измерения токов используются внешние гокоизмерительные датчики из комплекта поставки. В приборах реализовано автоматическое определение типа подключённых токоизмерительных датчиков и переключение диапазонов токов. Подключение токоизмериюльных выполнено с помощью быстро разборного Push-Pull соединения.
Конструктивно вес узлы приборов размещены в едином переносном корпусе из ударопрочной пластмассы. Приборы снабжены магнитными держателями, что позволяет, при необходимости, оперативно крепить приборы на стальные поверхности, в том числе, с лакокрасочными покрытиями.
Кнопки управления, дисплей, индикаторы и входные гнезда размещены на лицевой панели. Общий вид вольтамперфазометров РС-ЗО приведен на рисунке 1.
Питание приборов автономное - от встроенного аккумулятора или пяти элементов типоразмера АА. Зарядка аккумулятора производится от входящего в комплект поставки внешнего блока питания.
Несанкционированный доступ внутрь приборов предотвращается пломбированием винта крепления под крышкой аккумуляторного отсека. Схема пломбирования приведена на рисунке 2.

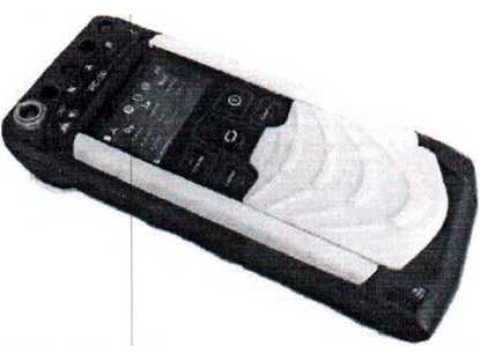

Рисунок 1 - Общий вид вольтамперфазометров РС-ЗО

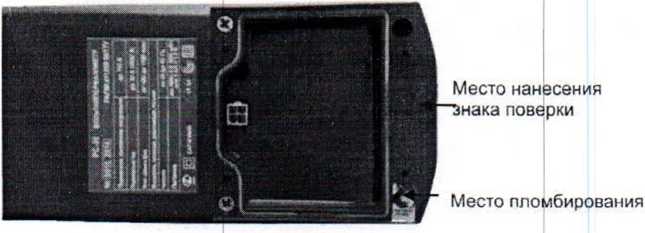

Рисунок 2 - Схема пломбирования
Программное обеспечение
Приборы имеют встроенное программное обеспечение (ВПО). ВПО установлено во внутренней памяти контроллера и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния ВПО. ВПО заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и недоступно для потребителя.
Характеристики ПО приведены в таблице 1.
Таблица 1 - Характеристики программного обеспечения (ПО)
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
— | ||
|
Номер версии (идентификационный номер ПО) |
Нс ниже 1,0 | ||
|
Цифровой идентификатор ПО |
— | ||
|
Другие идентификационные данные (если имеются) |
— | ||
Уровень защиты про1раммного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
|
Таблица2 - Метрологические характеристики____ Характеристика Измерение напряжения переменно Диапазон измерений действующего значения напряжения псремейного тока. В _____________________ ______ Пределы допускаемой основной абсолютной погрешности измерения действующего значения напряжения переменного тока. В |
го тока d |
от от (0,( |
Значение 10.00 до 99.99 00,0 до 700.0 )05-U + 3 е.м.р.) | ||
|
Рабочий диапазон частот. Гц |
от 45 до 55 | ||||
|
________Измерение напряжения постоянно Диапазон измерений напряжения постоянного тока. В |
го тока |
от от |
10,00 до 99.99 100,0 до 700.0 | ||
|
Пределы допускаемой основной абсолютной погрешности измерения напряжения постоянного тока, В Измерение силы переменного т |
d ока |
:(0,( |
)05-U + 3 е.м.р.) | ||
|
Диапазон измерений действующего значения переменного тока. А: - с датчиками токоизмерительными КТИР-30 и КТИ-30 - с датчиком токоизмерительным КТИР-500 - с датчиками токоизмерительными 1 П ИР-3000 и ПТИ-3000 |
от 0.030 до 9,999 от 10,00 до 30.00 от 0,20 до 99.99 от 100,0 до 500,0 л f от 1 до 3000 | ||||
|
Пределы допускаемой основной абсолютной погрешности измерения действующего значения переменного тока, А: - с датчиками токоизмерительными КТИР-30 и КТИ-30 - с датчиком токоизмери тельным КТИР-500 - с датчиками токоизмерительными ПТИР-3000 и ПТИ-3000 |
±(0 t (0, t (0, |
.01 4 + 3 е.м.р.) 015-1 + 3 е.м.р.) 025-1 + 4 е.м.р.) | |||
|
Рабочий диапазон частот. Гц |
от 45 до 55 | ||||
|
Измерение активной, реактивной и полной мощнс |
>сте |
я | |||
|
Дианаз< реактив - с датч - с датч - с датч 11 редел измерь - с датч - с датч - с датч |
Эны измерений активной мощности Р (Вт), ной мощности Q (вар)* и полной мощности S (ВА)*: иками токоизмерительными КТИР-30 и КТИ-30 яком токоизмерительным КТИР-500 иками токоизмеригсльными ПТИР-3000 и 11ТИ-3000Г ы допускаемой основной абсолютной погрешности яия полной мощности. В А: иками токоизмерительными КТИР-30 и КТИ-30 иком токоизмерительным КТИР-500 иками токоизмерительными ИТИР-3000 и ПТИ-3000 |
от 0.00 от 10,0 от 0.00 от 10.0 от 100. от 0.10 от 10,0 от 100, от 100 |
1 до 9,999 кВт (квар. кВ-А) 0 до 21.00 кВт (квар. кВ-А) 5 до 9.999 кВт (квар. кВ А) 0 до 99,99 кВт (квар. кВ А) 0 до 350.0 кВт (квар. кВ-А) 0 до 9.999 кВт (квар. кВ-А) 0 до 99,99 кВт (квар. кВ-А) 0 до 999,9 кВт (квар. кВ-А) ) до 2100 кВт (квар, кВ А) t (0,015|Х| 4- 3 е.м.р.) ± (0,02-|Х| + 3 е.м.р.) - (0,03-|Х| + 5 е.м.р.) | ||
|
1родолже |
сие таблицы 2 |
Лист № 4 Всего листов 6 | |||
|
Характеристика |
3 |
качение | |||
|
Пределы допускаемой основной абсолютной погрешности измерения активной мощности, Вт: - с датчиками токоизмерительными КТИР-30 и КТИ-30 - с датчиком токоизмерительным КТИР-500 - с датчиками токоизмерительными ПТИР-3000 и ПТИ-3000 |
± ±(Р |
(0.02-|Х| + 5 е.м.р.) 0.025-|Х| + 5 е.м.р.) ,035-|Х1 + 15 е.м.р.) | |||
|
Пределы допускаемой основной абсолютной погрешности измерения реактивной мощности, вар: - с датчиками токоизмерительными КТИР-30 и КТИ-30 - с датчиком токоизмерительным КТИР-500 - сдатчиками токоизмерительными ПТИР-3000 и ПТИ-3000 |
± (0,02-± (0,025 ± (0.035 |
|Х|+ 10 е.м.р.) •|Х| + 20 е.м.р.) |Х| + 25 е.м.р.) | |||
|
Измерение |
частоты переменного тока | ||||
|
Диапазш Пределы измерени |
измерения частоты, Гц допускаемой основной абсолютной погрешности я частоты переменного тока, Гц Измерение угла сдвига фаз |
от 45 |
.00 до 55,00 ±0,05 | ||
|
Диапазог Гц до 55 |
измерения угла сдвига фаз в полосе частот от 45 Гц,градусов |
от- 1 |
79,9 до 180,0 | ||
|
Пределы измеренг _нанряжег Пределы измерени градусов - с датчи в диапазс в диапазс - с датчи в диапазс в диапазс - с датчи в диапазс |
допускаемой основной абсолютной погрешности я угла сдвига фаз между напряжением и гием в диапазоне от 10 до 700 В, градусов______ допускаемой основной абсолютной погрешности я угла сдвига фаз между напряжением и током. сами токоизмерительными К ТИР-30 и КТИ-30 ше от 0.03 до 0,3 А ше от 0.3 до 30.0 А сом токоизмерительным КТИР-500 ше от 0,2 до 10 А лее от 10 до 500 А ками токоизмерительными ПТИР-3000 и ПТИ-3000 иге от 10 до 3000 А |
±0,5 ± 1.2 ±0.8 ± 1,2 ±0,8 ±2 | |||
|
Пределы измерена - с датчи в диапазс в диапазс - сдатчи в диапазс в диапазс - с датчи в диапазс Примечай И - измер I - измере е.м.р - едг X - значеч * - Диапа мощности |
допускаемой основной абсолютной погрешности гя утла сдвига фаз между током и током, градусов: ками токоизмеритсльными КТИР-30 и КТИ-30: >не от 0.03 до 0,3 А >нс от 0,3 до 30.0 А ком токоизмерительным КТИР-500: ше от 0.2 до 10 А )не от 10 до 500 А ками токоизмеритсльными 1 ГГИР-3000 и 1 ПИ-3000 ше от 10 до 3000 А___ ия: енное значение напряжения, В; иное значение силы тока, А; птица младшего разряда: ше измеряемого параметра для соответствующего вт Зон отображаемой активной и реактивной мощности |
(да мощне определяс |
± 1,8 ± 1.2 ± 1.8 ± 1.2 ста, Вт, вар. В-А; ■тся диапазоном полной | ||
Дополнительные погрешности
Пределы допускаемой дополнительной погрешности измерений напряжения, силы тока, активной, реактивной и полной мощности переменного тока, коэффициента мощности, вызванной изменением температуры в рабочем диапазоне, нс превышают ± 0,005 от основной погрешности.
Пределы допускаемой дополнительной погрешности измерений напряжения, силы тока, активной, реактивной и полной мощности переменного тока, коэффициента мощности, вызванной изменением относительной влажности окружающего воздуха в рабочем диапазоне, не превышают ± 0,005 от основной погрешности.
Таблица 3 - Технические характеристики
|
Характеристика |
Значение | |||
|
Напряжение питания постоянного тока |
(встроенный аккумулятор). В |
от 5,2 до 7,5 | ||
|
Г абариI |
ные размеры (длипахширипахвысога). мм. не более |
250x110x60 | ||
|
Масса. |
сг, не более |
0.8 | ||
|
Рабочие условия применения: - температура окружающего воздуха, °C - относительная влажность при температуре воздуха плюс 30 °C. % |
от |
минус 15 до плюс 50 до 90 | ||
|
Испытательное напряжение постоянного тока при проверке электрической прочности изоляции, кВ |
7,3 | |||
|
Сопротивление изоляции. МОм, не менее___ |
20 | |||
Знак ут верждения тина
наносится на лицевую панель прибора методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплект поставки вольтамперфазометров РС-30 приведен в таблице 4.
Таблица 4 - Комплек тность
|
Наименование |
1 |
Соличество | ||
|
Вольтампсрфазометр РС-30 |
1 шт. | |||
|
Руководство по эксплуатации РАПМ.411259.001 РЭ |
1 экз. | |||
|
Блок питания |
1 шт. | |||
|
Кабели измерительные, длиной 1.5м, цветные |
4 шт. | |||
|
Зажим |
тина «крокодил» |
4 шт. | ||
|
Bluetot Сумка |
ith-USB адаптер |
1 шт. | ||
|
для переноски |
1 шт. | |||
|
Батарейный отсек |
1 шт. | |||
|
Датчики токоизмерительные: клещи токоизмерительные КТИ-30 РАПМ.418114.009 клеши токоизмерительные КТИР-30 РАПМ.418114.007 клещи токоизмерительные КТИР-500 РАПМ.418114.011 датчик гибкий токоизмерительный И ТИР-3000 РАПМ.418114.010 датчик гибкий токоизмерительный ПТИ-3000 РАПМ.4181 14.008 |
По заказу | |||
Поверка
осуществляется по документу РАПМ.411259.001 РЭ «Вольтамперфазометр РС-30. Руководство по эксплуатации». Раздел 6 «Поверка», утвержденному ФГУП «ВПИИМС» 26.10.2015 г.
Средства поверки; калибратор многофункциональный CALIBRO 142 (Госреестр № 39949-15). трансформатор тока ТА (Госреестр № 53060-13). амперметр Д5017 (Госреестр № 5924-77).
Сведения о методиках (методах) измерений приведены в руководстве но эксплуатации.
Нормативные документы
1. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
2. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
3. ГОСТ 8.027-2001 ГСП. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
4. ГОСТ Р 8.648-2008 ГСИ. Государствен пая поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот ат 110'2 -2109 Гц.
5. МИ 1940-88 ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока 1 1 О’* - 25 А в диапазоне частот 20 - 1-106 Гц.
6. РАПМ.411259.001 ТУ Волыгамперфазометр РС-30. Технические условия.
