Вольтамперфазометры цифровые РЕТОМЕТР-М2

Назначение

Вольтамперфазометры цифровые РЕТОМЕТР-М2 (далее - приборы) предназначены для измерений: - напряжения постоянного тока; - напряжения и силы переменного тока;

- частоты переменного сигнала в диапазоне от 40 до 80 Гц;

- разности углов сдвига фаз между двумя сигналами.

Вольтамперфазометры цифровые РЕТОМЕТР-М2 являются многопредельными карманными приборами позволяющие производить измерения в лабораторных и полевых условиях.

Описание

Приборы относятся к классу цифровых измерительных приборов (ЦИП). Принцип их действия основан на аналого-цифровом преобразовании измеряемых аналоговых величин с последующей их обработкой встроенным микропроцессором.

Входной аналоговый сигнал преобразуется с помощью АЦП, обрабатывается и результат измерений отображается на OLED-дисплее. Результаты измерений могут быть сохранены во внутренней памяти прибора и переданы на компьютер. Управление процессом измерения осуществляется при помощи двух кнопок, которые изменяют режим работы встроенного микропроцессора.

Приборы выполнены в изолированном корпусе из ударопрочной пластмассы, являются носимыми. Приборы эксплуатируются в специальном защитном чехле. Для удобства эксплуатации и размещения аксессуаров поставляется мягкая сумка с ремнем.

Дополнительные функции: вычисление КПД, потерь активной и реактивной мощности; сопротивления; одновременное определение угловых параметров всех трех фаз тока и напряжения; проверка целостности обмоток трансформаторов; расчет составляющих трехфазного сигнала прямой, обратной и нулевой последовательности; автоматическое переключение пределов измерения.

Основные узлы приборов: аналого-цифровой преобразователь, микропроцессор с энергонезависимой памятью, графический OLED-дисплей, кнопки управления, аккумулятор в качестве источника питания.

Конструктивно приборы выполнены в малогабаритном переносном ударопрочном корпусе из полиамидного пластика. На верхней панели размещены графический OLED-дисплей, пленочные кнопки управления. С левой стороны прибора расположены три входа для подключения клещевых приставок (поставляются в комплекте прибора) и других токовых клещей. С правой стороны расположены входы трех измерителей напряжения. Снизу находится разъем подключения сетевого адаптера для зарядки аккумулятора и питания при длительной работе.

Внутри корпуса установлены электронные компоненты и аккумуляторная батарея питания. Для предотвращения несанкционированного доступа к внутренним частям прибора поверх крепежного винта корпуса прибора наклеивается голографическая наклейка.

Процесс управления всеми функциями прибора осуществляется через систему меню с помощью функциональных клавиш. Приборы имеют индикацию режимов работы. Для привязки результатов измерений ко времени в приборах имеются системные часы.

I

Программное обеспечение

Характеристики программного обеспечения (ПО) приведены в таблице 1.

Приборы имеют встроенное программное обеспечение (ПО). Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Вклад ПО в суммарную погрешность прибора незначителен, так как определяется погрешностью дискретизации (погрешностью АЦП), являющейся ничтожно малой по сравнению с погрешностью прибора.

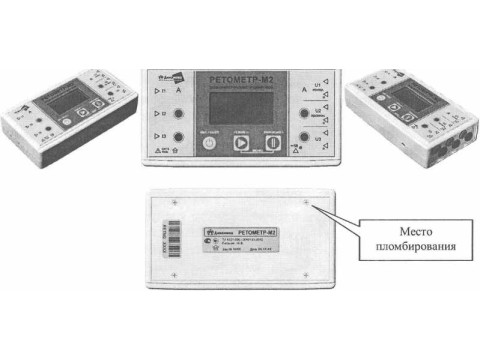

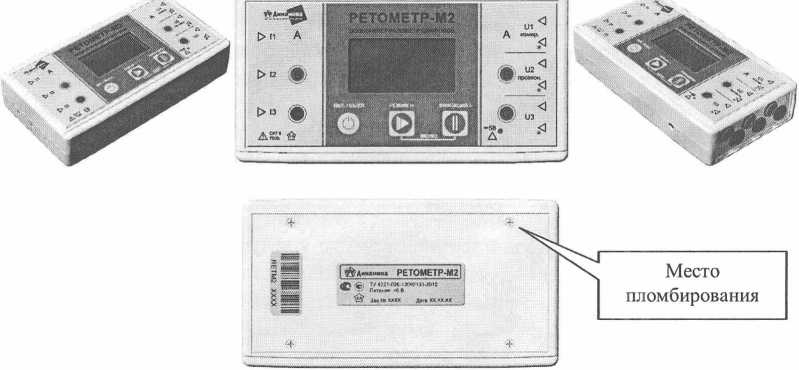

Общий вид вольтамерфазометра цифрового РЕТОМЕТР-М2

Технические характеристики

Диапазон измерений напряжения, В:

- основной канал U1 (напряжение переменного/постоянного тока)

- вспомогательные каналы U2, U3 (напряжение переменного тока) Пределы допускаемой абсолютной основной погрешности измерения напряжения, В:

- основной канал U1

от 0,060 до 6,000 В

от 6,00 до 60,00 В

от 60,0 до 750,0 В

- вспомогательные каналы U2, U3

от 0,060 до 6,000 В

от 6,00 до 60,00 В

от 60,0 до 750,0 В

от 0,06 до 750

от 0,06 до 750

± (0,005-ХИзм. + 0,003) ± (0,005-Хизм. + 0,03)

± (0,005-ХИзм. + 0,3)

±(0,01-Х„зм. +0,005)

±(0,01-Хизм. + 0,05)

±(0,01-Хизм. + 0,5)

Таблица 1 - Характеристики программного обеспечения (ПО)

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «С» в соответствии МИ 3286-2010.

Диапазон измерений силы переменного тока промышленной частоты (используется приставка клещевая), А

Пределы допускаемой абсолютной основной погрешности измерения силы переменного тока, А:

от 0,040 до 0,400 А

от 0,400 до 6,000 А

от 6,00 до 20,00 А

от 20,00 до 40,00 А

Диапазон изменения входного напряжения для каналов II, 12,13 (в режиме «РЕТ-ДТ»), В

Пределы допускаемой абсолютной основной погрешности измерения по каналам 11,12,13 (в режиме «РЕТ-ДТ»), В:

Диапазон измерений угла сдвига фаз между напряжением и напряжением, током и током, напряжением и током, градусы Пределы допускаемой абсолютной основной погрешности измерения угла сдвига фаз, градусы:

- между напряжением и напряжением (между входами UI, U2, U3):

- для поддиапазона: от 0,06 до 0,6 В

- для поддиапазона: от 0,6 до 750 В

- между напряжением и током (между входами U1 и II, 12,13):

- для поддиапазона: от 0,04 до 0,2 А

- для поддиапазона: от 0,2 до 40 А

- между током и током (между входами II и 13):

- для поддиапазона: от 0,04 до 0,2 А

- для поддиапазона: от 0,2 до 40 А

Диапазон измерений частоты напряжения, Гц

Пределы допускаемой абсолютной основной погрешности измерения частоты, Гц

Рабочий диапазон температур, °C

Относительная влажность воздуха при 25 °C, не более

Напряжение питания, В:

- от встроенного аккумулятора

- от сетевого адаптера

Размер OLED-дисплея, точек

Габаритные размеры, не более, мм

Масса, кг

Климатическое исполнение и категория размещения по ГОСТ 15150-69

Средняя наработка на отказ, ч, не менее

Средний срок службы прибора (за исключением аккумулятора и индикатора), лет, не менее

от 0,04 до 40

± (0,02-Хизм. + 0,003) ± (0,015-Хизм. + 0,003)

± (0,015-Хизм. + 0,03) ± (0,02-ХИзм. + 0,03) от 0,3 до 3

± (0,005 ХИзм. + 0,009)

от - 180 до + 180

± 1,8

±0,5

± 3,6

± 1,5

±5,0

±2,5 от 40 до 80

± 0,01 Гц

от - 20 до + 40

80%

3,7

5

128x64

110x195x45

0,5 ±0,1

УХЛ4

10000

30

Примечание: Хизм. - измеренная величина.

Знак утверждения типа

Знак утверждения типа наносится при изготовлении паспортной таблички (шильдика) и типографским способом на титульные листы руководства по эксплуатации и паспорта вольтамперфазометров цифровых РЕТОМЕТР-М2.

Комплектность

В комплект поставки входят:

- провода измерительные

3 шт.;

1 экз.;

1 экз.;

1 экз.

- паспорт

- руководство по эксплуатации

- методика поверки

Поверка

осуществляется в соответствии с документом БРГА.411259.006 МП «Вольтамперфазометры цифровые РЕТОМЕТР-М2. Методика поверки», утвержденному ФГУП «ВНИИМС» в мае 2011 г.

Перечень рекомендуемых средств измерений, используемых при поверке, приведен в таблице 2.

Таблица 2 - Основные средства поверки

Сведения о методах измерений

Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации БРГА.411259.006 РЭ.

Нормативные документы

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»

ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний»

ТУ 4221-026-13092133-2010 «Вольтамперфазометр цифровой РЕТОМЕТР-М2. Технические условия»

Рекомендации к применению

- «выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям»;

- «осуществление мероприятий государственного контроля (надзора)».
