Измерители иммитанса Е7-23

Номер в ГРСИ РФ: РБ 03 16 6482 18
Раздел: Средства измерений радиотехнических величин [16]
Производитель / заявитель: ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ), г. Минск
Скачать
Описание типа РБ 03 16 6482 18 [2019-03-06]
rb-03-16-6482-18_2019-03-06.pdf
Скачать
Нет данных о поставщике

Измерители иммитанса Е7-23 (далее - приборы) предназначены для измерения емкости, индуктивности, активного и реактивного сопротивления, проводимости, тангенса угла потерь, добротности, модуля комплексного сопротивления, угла фазового сдвига комплексного сопротивления и тока утечки электрорадиоэлементов (ЭРЭ) на частотах 100 Гц, 1 кГц, 10 кГц при синусоидальном напряжении и при представлении параметров объектов параллельной и последовательной двухэлементной схемой замещения.

Информация по Госреестру

Основные данные
Номер по Госреестру РБ 03 16 6482 18
Наименование Измерители иммитанса Е7-23
Год регистрации 2018
Номер сертификата 11521
Дата регистрации 2018-01-30
Срок действия 2023-01-30
Получатель сертификата ОАО "МНИПИ", г. Минск, Республика Беларусь (BY)
Производитель / Заявитель

ОАО "МНИПИ"

Адрес: 220113, г. Минск, ул. Я. Коласа, 73

Контакты: тел. (017) 237-18-77, факс (017) 237-23-92/ e-mail: oaomnipi@mail.belpak.by

Поверка

Межповерочный интервал / Периодичность поверки 12 мес.
Методика поверки Поверка проводится по МРБ МП.1490-2005.

Поверители

Скачать

Описание типа РБ 03 16 6482 18 [2019-03-06]
rb-03-16-6482-18_2019-03-06.pdf
Скачать

Описание типа

Назначение

Измерители иммитанса Е7-23 (далее - приборы) предназначены для измерения емкости, индуктивности, активного и реактивного сопротивления, проводимости, тангенса угла потерь, добротности, модуля комплексного сопротивления, угла фазового сдвига комплексного сопротивления и тока утечки электрорадиоэлементов (ЭРЭ) на частотах 100 Гц, 1 кГц, 10 кГц при синусоидальном напряжении и при представлении параметров объектов параллельной и последовательной двухэлементной схемой замещения.

Приборы могут быть использованы для измерения электрических параметров ЭРЭ, измерения неэлектрических величин с применением измерительных преобразователей неэлектрических величин в одну из измеряемых прибором величин.

Описание

В основу работы прибора положен метод вольтметра-амперметра.

Напряжение рабочей частоты от генератора подается на измеряемый объект. Преобразователь формирует два напряжения, одно из которых (От) пропорционально току, протекающему через измеряемый объект, другое (Uh) - напряжению на нем. Отношение этих напряжений равно комплексной проводимости (Y) или комплексному сопротивлению (Z) объекта. Измерение отношения напряжений и расчет иммитансных параметров исследуемого объекта проводится с помощью встроенного микропроцессора.

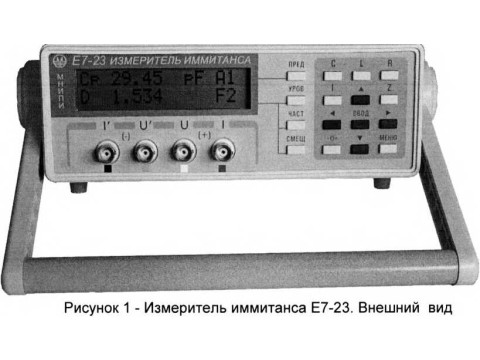

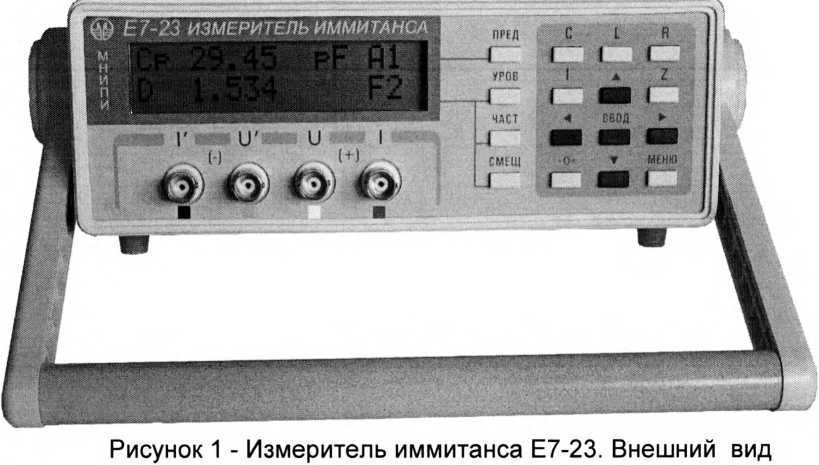

Внешний вид прибора приведен на рисунке 1.

Схема пломбировки прибора для защиты от несанкционированного доступа с указанием места нанесения знака поверки приведена в приложении А.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики прибора указаны в таблице 1.

Таблица 1

Наименование характеристики

Значение

1

2

1 Рабочая частота

100 Гц, 1 кГц, 10 кГц

2 Пределы допускаемой относительной погрешности прибора при установке частоты

±0,02 %

3 Диапазон измерений активного, реактивного сопротивления и модуля комплексного сопротивления

от 10’4 до 108 Ом

4 Диапазон измерений индуктивности

от 10‘8 до 104 Гн

5 Диапазон измерения емкости

от 10'14 до 10'1 Ф

6 Диапазон измерения проводимости

от 10'9 до 10 См

7 Угол фазового сдвига комплексного сопротивления

от минус 180,0° до плюс 179,9°

8 Диапазон измерений тока утечки

от 0,1 мкА до 1 мА

9 Диапазон измерений тангенса угла потерь и добротности

от 10'3 до 103

10 Класс точности по ГОСТ 25242-93

С, М

11 Пределы допускаемой относительной основной погрешности прибора при измерении I Z|:

- в диапазоне измерений от от 10“4 до 102 Ом

- в диапазоне измерений от от 102 до 108 Ом

±(KF-Ku-KT (c+d (l Z| к /1 Z| изм-1) % ±(kf’Ku’Kt’(c+cI-(I Z изм/ I Z н-1) %

12 Пределы допускаемой относительной (8) или абсолютной (Д) основной погрешности по Rp, Rs, Lp, Ls, Cp, Cs, Xs, Gp, D, Q, ср, I

приведены в таблице 6

Продолжение таблицы 1

1

2

13 Пределы допускаемой погрешности прибора в диапазоне рабочих температур

Произведение основной погрешности на коэффициент температуры из таблицы 7

14 Напряжение измерительного сигнала (среднеквадратическое значение)

40 мВ, 1 В

15 Выходное сопротивление источника измерительного сигнала

(100Ф20) Ом

16 Время одного измерения (без времени выбора предела измерений), не более

60 мс, 600 мс, 6 с

17 Диапазон напряжения смещения от внутреннего источника

от 0 до 63 В

18 Потребляемая мощность, не более

20 ВА

19 Масса прибора, не более

3,5 кг

20 Габаритные размеры прибора, не более

265x90x317 мм

21 Условия эксплуатации:

- температура окружающего воздуха

- относительная влажность воздуха

- атмосферное давление

от минус 20 до плюс 50 °C до 80 % при температуре 25 °C от 80 до 106,7 кПа

22 Предельные условия транспортирования:

- температура окружающего воздуха

- относительная влажность воздуха

- атмосферное давление

от минус 25 до плюс 55 °C до 95 % при температуре 25 °C от 80 до 106,7 кПа

23 Время установления рабочего режима, не более

15 мин

24 Время непрерывной работы, не менее

16ч

25 Средняя наработка на отказ, не менее

15 000 ч

26 Средний срок службы, не менее

5 лет

27 Степень защиты оболочки по ГОСТ 14254-2015

IP20

Примечания

с, d - коэффициенты из таблицы 2, kf- коэффициент из таблицы 3 ки - коэффициент из таблицы 4, кт - коэффициент из таблицы 5, IZI к (I Z н) - конечное (начальное) значение диапазона измерений значение Z ;

Lp, Ls - индуктивность, Гн;

Ср, CSr- емкость, Ф;

Rp, Rs - активное сопротивление, Ом;

Xs - реактивное сопротивление, Ом;

Gp - проводимость, См;

I — ток утечки, мкА;

tg 5 (D) - тангенс угла потерь;

Q - добротность;

Z - модуль комплексного сопротивления, Ом

Z из таблицы 2; IZ изм - измеренное

Таблица 2

Номер диапазона измерений |z|

Диапазон измерений IZ I, Ом

Значение коэффициентов

lz|H

Izl к

с

d

1

От 106 до 108

ю6

1,0

0,20

2

От 10ь до 10ь

10ь

0,3

0,03

3

От 104 до 10s

ю4

0,15

0,02

4

От 10" до 104

103

0,15

0,02

5

От 10" до 10J

10"

0,15

0,02

6

От 10 до 10"

10"

0,15

| °'02

7

От 1 до 10

10

/р.з

0,03

8

От 10‘4 до 1

1

1,0

.□да

\\

Таблица 3

Рабочая частота, Гц

KF

100

1,5

103

1,0

104

2,0

Таблица 4

Напряжение измерительного сигнала

Номер диапазона измерений |z|

ки

1 В

1 -8

1

40 мВ

2-7

3

1, 8

Не нормируется

Таблица 5

Время одного измерения

кт

60 мс

3

600 мс

1

6 с

1

Таблица 6

Измеряемый параметр

D, Q

Пределы допускаемой основной погрешности

Rs, Rp, Gp

Q<0,1

5r = Sg = 5z

Q>0,1

5r= Sg= 8z- (1 + Q)

Ls, Lp

D<0,1

8l= 8z

D > 0,1

8l=8z-(1 + D)

Cs, Cp

D<0,1

8c = 8z

D > 0,1

8c = 3z • (1 + D)

Xs

D<0,1

8x= 8z

D > 0,1

8X= 8z- (1 + D)

D

D< 1

AD = (8Z /100 %)• (1 + 10D)

D > 1

8d=8z- (10 + D)

Q

Q > 1

8q=8z- (10 + Q)

Q< 1

AQ= (8Z/100 %)• (1 + 10Q)

<P

A<p=(8z/1 %)-1°

I

8| = +(3 + 10 мкА/I) %

Примечания

1 Значение 8Zопределяется в соответствии с п.11 таблицы 1.

2 I - измеренное значение тока утечки в микроамперах.

Таблица 7

Температура окружающего воздуха, °C

Коэффициент температуры

От 18 до 22

1,0

От 8 до 18

1,5

От 22 до 32

От минус 2 до 8

2,0

От 32 до 42

Отминус12 до минус 2

2,5

От 42 до 50

От минус 20 до минус 12

3.GT / Г® \\

Знак утверждения типа

Знак утверждения типа наносится на заднюю панель прибора методом офсетной печати и на эксплуатационную документацию типографским методом.

Комплектность

Комплект поставки приборов приведен в таблице 8.

Таблица 8

Наименование

Количество

Измеритель иммитанса Е7-23

1

Устройство присоединительное УП-2

1

Устройство присоединительное УП-4*

1

Руководство по эксплуатации

1

Методика поверки

1

Упаковка

1

* Поставляется по отдельному заказу

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

ГОСТ 25242-93 «Измерители параметров иммитанса цифровые. Общие технические требования и методы испытаний».

ТУ BY 100039847.060-2005 «Измеритель иммитанса Е7-23. Технические условия».

МРБ МП.1490-2005 «Измеритель иммитанса Е7-23. Методика поверки».

Заключение

Измерители иммитанса Е7-23 соответствуют требованиям ТУ BY 100039847.060-2005, ГОСТ 22261-94, ГОСТ 25242-93, ТР ТС 004/2011, ТР ТС 020/2011 (декларация о соответствии ЕАЭС № BY/112 11.01. ТР004 003 20402 с 31.01.2017 по 27.01.2022).

Межповерочный интервал - не более 12 месяцев.

Научно-исследовательский центр испытаний средств

измерений и техники БелГИМ г.Минск,

Старовиленский тракт, 93, тел. 334-98-13

Аттестат аккредитации №BY/112 02.1.0.0025
